第2章 对环境的察觉 单元测试卷（含解析）

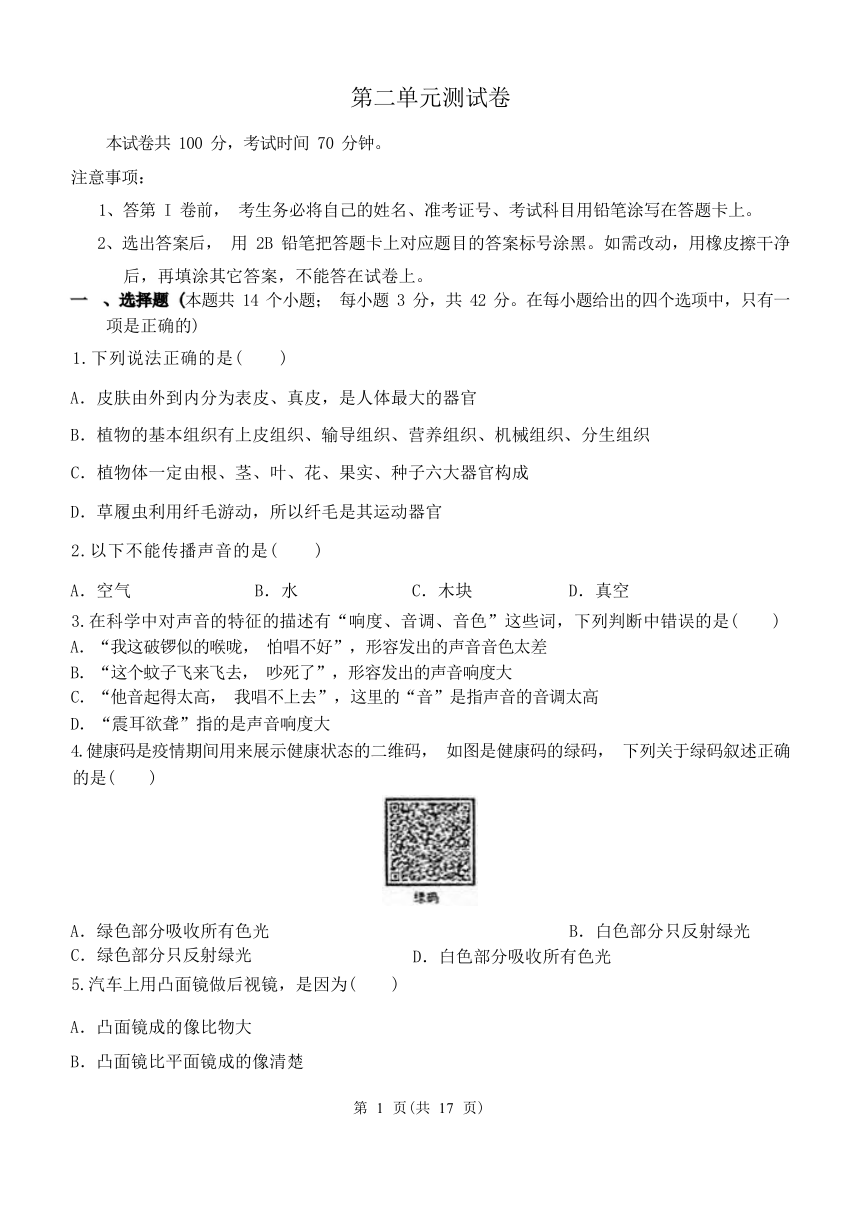

第二单元测试卷
本试卷共 100 分，考试时间 70 分钟。
注意事项：
1、答第 I 卷前， 考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2、选出答案后， 用 2B 铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净
后，再填涂其它答案，不能答在试卷上。
一 、选择题 (本题共 14 个小题； 每小题 3 分，共 42 分。在每小题给出的四个选项中，只有一
项是正确的)
1.下列说法正确的是( )
A．皮肤由外到内分为表皮、真皮，是人体最大的器官
B．植物的基本组织有上皮组织、输导组织、营养组织、机械组织、分生组织
C．植物体一定由根、茎、叶、花、果实、种子六大器官构成
D．草履虫利用纤毛游动，所以纤毛是其运动器官
2.以下不能传播声音的是( )
A．空气 B．水 C．木块 D．真空
3.在科学中对声音的特征的描述有“响度、音调、音色”这些词，下列判断中错误的是( )
A．“我这破锣似的喉咙， 怕唱不好”，形容发出的声音音色太差
B．“这个蚊子飞来飞去， 吵死了”，形容发出的声音响度大
C．“他音起得太高， 我唱不上去”，这里的“音”是指声音的音调太高
D．“震耳欲聋”指的是声音响度大
4.健康码是疫情期间用来展示健康状态的二维码， 如图是健康码的绿码， 下列关于绿码叙述正确 的是( )
第 1 页(共 17 页)
A．绿色部分吸收所有色光
C．绿色部分只反射绿光
5.汽车上用凸面镜做后视镜，是因为(
B．白色部分只反射绿光
D．白色部分吸收所有色光
)
A．凸面镜成的像比物大
B．凸面镜比平面镜成的像清楚
C．凸面镜成的像与物一样大
D．用凸面镜可以看到较大范围内的物体
6.下列措施中，不能预防近视的是( )
A．看书、写字时保持眼睛与书本间一定的距离
B．及时戴近视眼镜
C．坚持做眼保健操
D．不持续长时间用眼， 注意休息

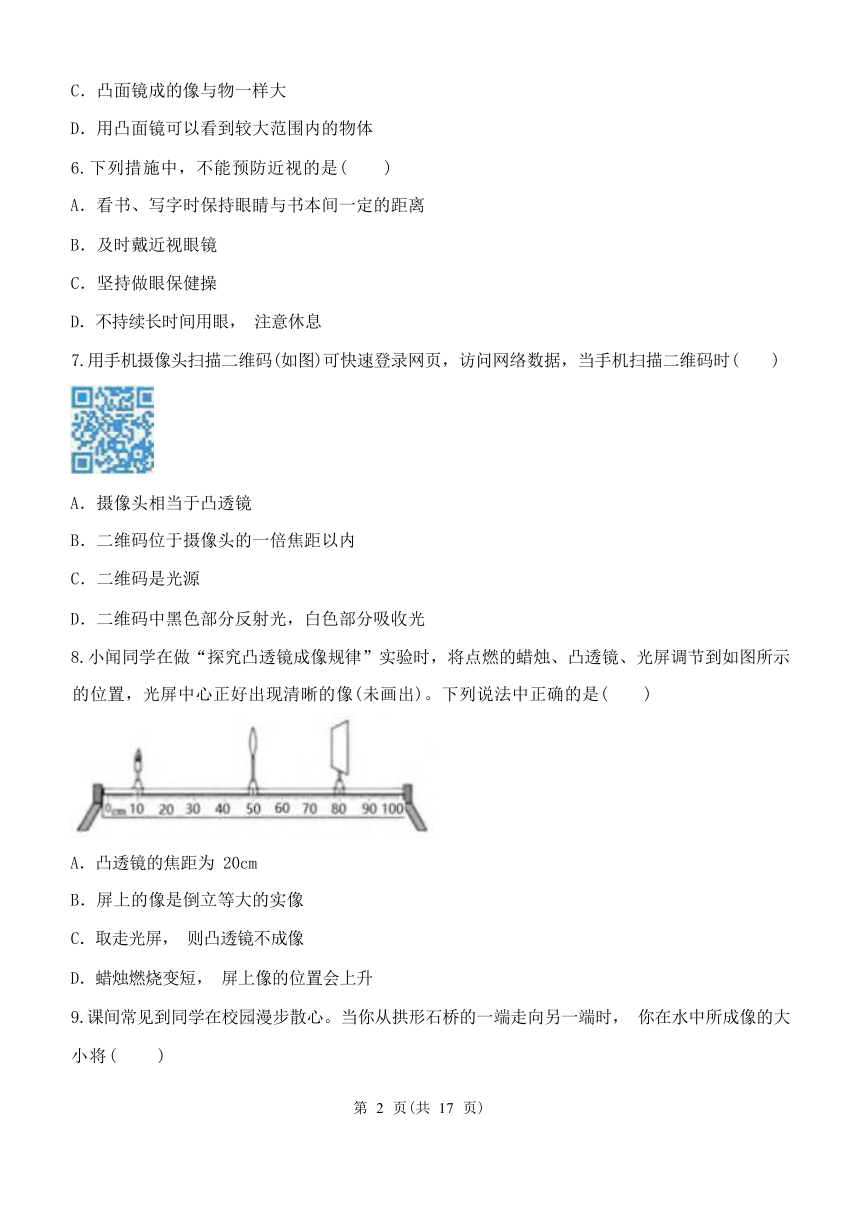

7.用手机摄像头扫描二维码(如图)可快速登录网页，访问网络数据，当手机扫描二维码时( )
A．摄像头相当于凸透镜
B．二维码位于摄像头的一倍焦距以内
C．二维码是光源
D．二维码中黑色部分反射光，白色部分吸收光 8.小闻同学在做“探究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示
的位置，光屏中心正好出现清晰的像(未画出)。下列说法中正确的是( )
A．凸透镜的焦距为 20cm
B．屏上的像是倒立等大的实像
C．取走光屏， 则凸透镜不成像

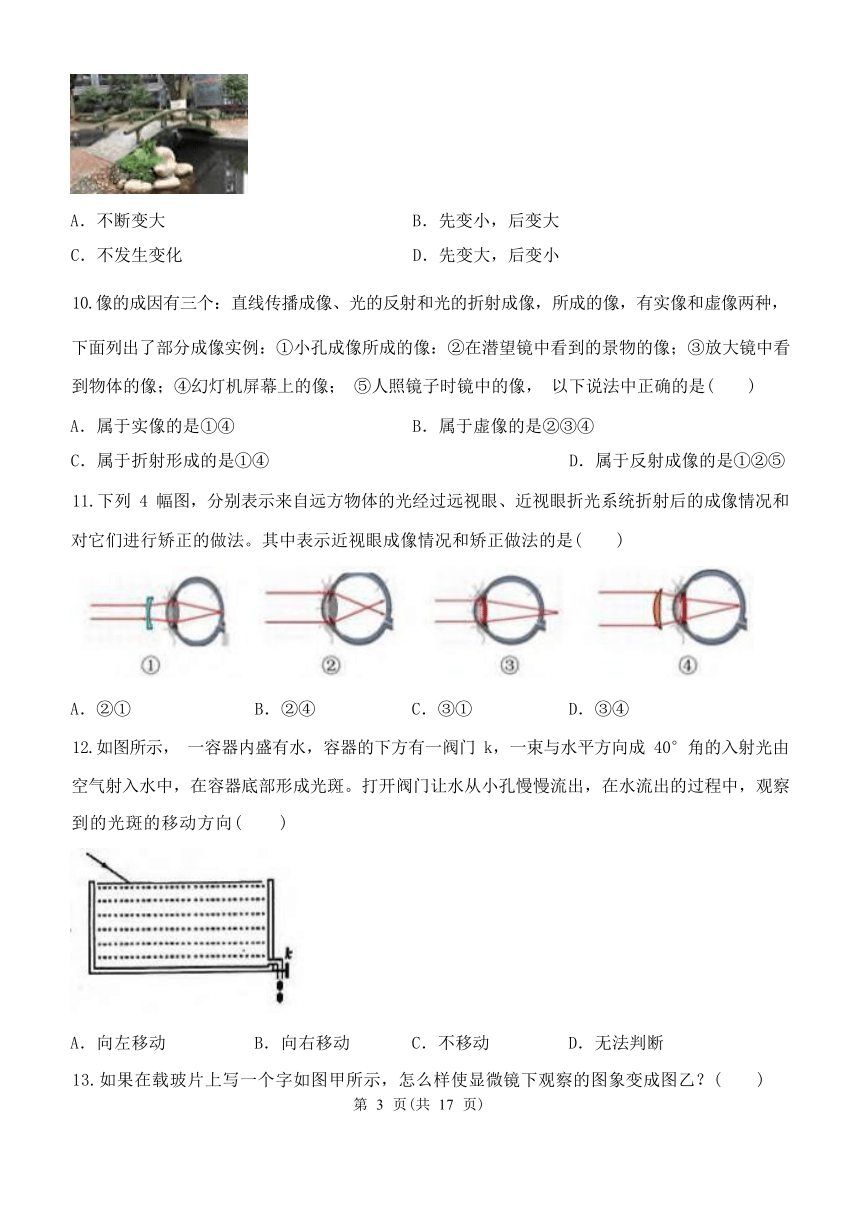

D．蜡烛燃烧变短， 屏上像的位置会上升 9.课间常见到同学在校园漫步散心。当你从拱形石桥的一端走向另一端时， 你在水中所成像的大 小将( )
第 2 页(共 17 页)
A．不断变大
C．不发生变化
B．先变小，后变大
D．先变大，后变小
10.像的成因有三个：直线传播成像、光的反射和光的折射成像，所成的像，有实像和虚像两种，
下面列出了部分成像实例：①小孔成像所成的像：②在潜望镜中看到的景物的像；③放大镜中看
到物体的像；④幻灯机屏幕上的像； ⑤人照镜子时镜中的像， 以下说法中正确的是( )
A．属于实像的是①④
C．属于折射形成的是①④
B．属于虚像的是②③④
D．属于反射成像的是①②⑤
11.下列 4 幅图，分别表示来自远方物体的光经过远视眼、近视眼折光系统折射后的成像情况和
对它们进行矫正的做法。其中表示近视眼成像情况和矫正做法的是( )
A．②① B．②④ C．③① D．③④
12.如图所示， 一容器内盛有水，容器的下方有一阀门 k，一束与水平方向成 40°角的入射光由 空气射入水中，在容器底部形成光斑。打开阀门让水从小孔慢慢流出，在水流出的过程中，观察
到的光斑的移动方向( )
A．向左移动 B．向右移动 C．不移动 D．无法判断

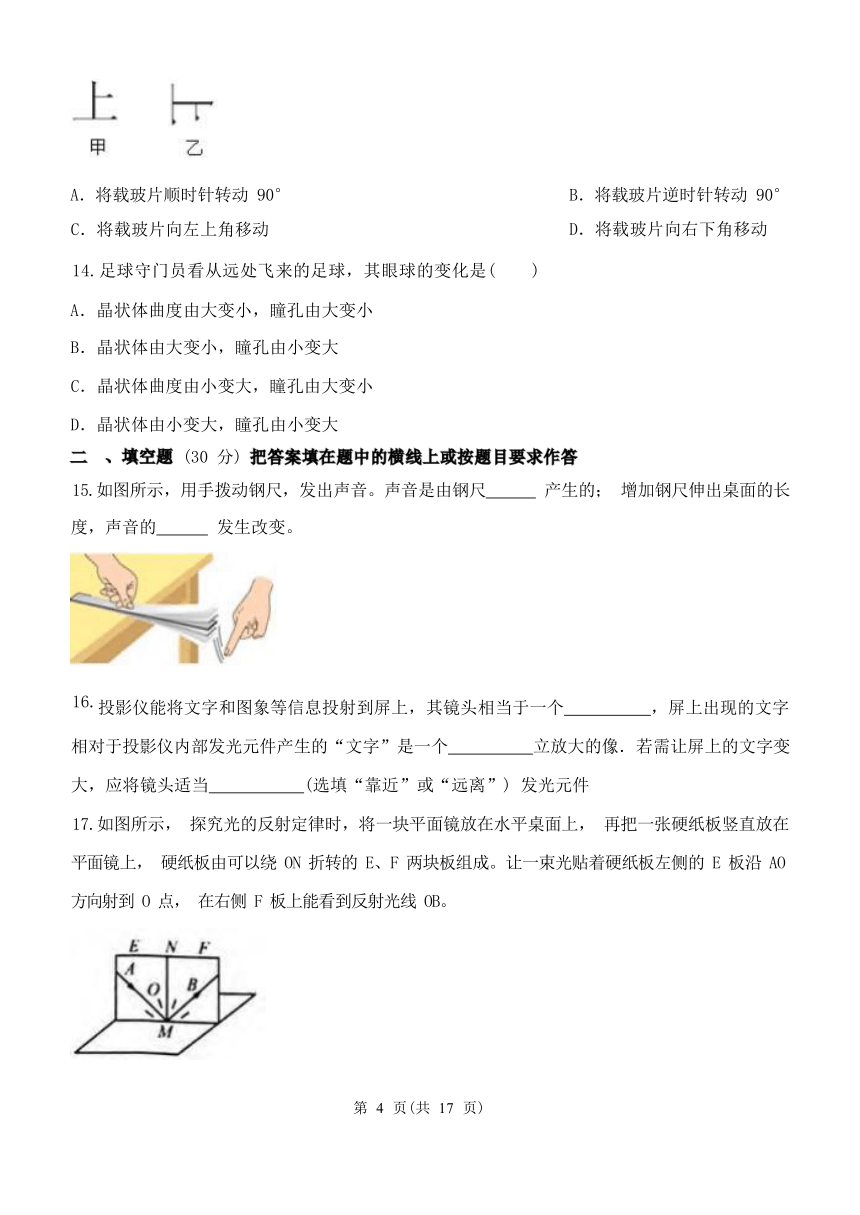

13.如果在载玻片上写一个字如图甲所示，怎么样使显微镜下观察的图象变成图乙？( )
第 3 页(共 17 页)
第 4 页(共 17 页)
A．将载玻片顺时针转动 90°
C．将载玻片向左上角移动
B．将载玻片逆时针转动 90°
D．将载玻片向右下角移动
14.足球守门员看从远处飞来的足球，其眼球的变化是( )
A．晶状体曲度由大变小，瞳孔由大变小
B．晶状体由大变小，瞳孔由小变大
C．晶状体曲度由小变大，瞳孔由大变小
D．晶状体由小变大，瞳孔由小变大
二 、填空题 (30 分) 把答案填在题中的横线上或按题目要求作答
15.如图所示，用手拨动钢尺，发出声音。声音是由钢尺 产生的； 增加钢尺伸出桌面的长
度，声音的 发生改变。
16.投影仪能将文字和图象等信息投射到屏上，其镜头相当于一个 ，屏上出现的文字 相对于投影仪内部发光元件产生的“文字”是一个 立放大的像．若需让屏上的文字变 大，应将镜头适当 (选填“靠近”或“远离”) 发光元件
17.如图所示， 探究光的反射定律时，将一块平面镜放在水平桌面上， 再把一张硬纸板竖直放在 平面镜上， 硬纸板由可以绕 ON 折转的 E、F 两块板组成。让一束光贴着硬纸板左侧的 E 板沿 AO 方向射到 O 点， 在右侧 F 板上能看到反射光线 OB。

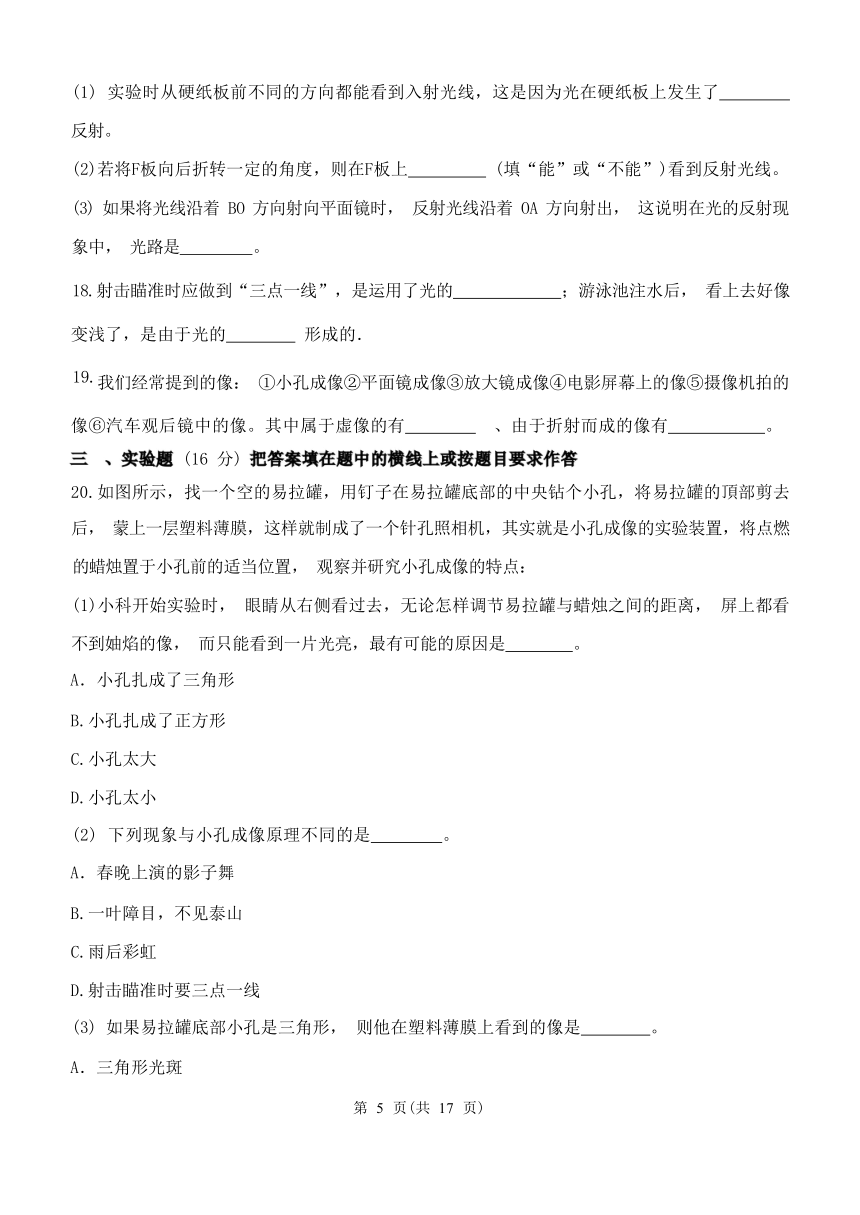

(1) 实验时从硬纸板前不同的方向都能看到入射光线，这是因为光在硬纸板上发生了 反射。
(2)若将F板向后折转一定的角度，则在F板上 (填“能”或“不能”)看到反射光线。 (3) 如果将光线沿着 BO 方向射向平面镜时， 反射光线沿着 OA 方向射出， 这说明在光的反射现 象中， 光路是 。
18.射击瞄准时应做到“三点一线”，是运用了光的 ；游泳池注水后， 看上去好像 变浅了，是由于光的 形成的．
19.我们经常提到的像： ①小孔成像②平面镜成像③放大镜成像④电影屏幕上的像⑤摄像机拍的
像⑥汽车观后镜中的像。其中属于虚像的有 、由于折射而成的像有 。 三 、实验题 (16 分) 把答案填在题中的横线上或按题目要求作答 20.如图所示，找一个空的易拉罐，用钉子在易拉罐底部的中央钻个小孔，将易拉罐的頂部剪去
后， 蒙上一层塑料薄膜，这样就制成了一个针孔照相机，其实就是小孔成像的实验装置，将点燃 的蜡烛置于小孔前的适当位置， 观察并研究小孔成像的特点：
(1)小科开始实验时， 眼睛从右侧看过去，无论怎样调节易拉罐与蜡烛之间的距离， 屏上都看 不到妯焰的像， 而只能看到一片光亮，最有可能的原因是 。
A．小孔扎成了三角形
B.小孔扎成了正方形
C.小孔太大
D.小孔太小
(2) 下列现象与小孔成像原理不同的是 。
A．春晚上演的影子舞
B.一叶障目，不见泰山
C.雨后彩虹
D.射击瞄准时要三点一线
(3) 如果易拉罐底部小孔是三角形， 则他在塑料薄膜上看到的像是 。
A．三角形光斑
第 5 页(共 17 页)
B.圆形光斑
C.蜡烛的正立像
D.蜡烛的倒立像
(4)将蜡烛在孔前绕顺时针旋转， 则它在塑料薄膜上所成的像是 (填“顺”或“逆”) 时针旋转的。
(5) 将易拉罐远离蜡烛，发现观察到的烛焰的像变 。 (6)实验过程中小科还发现像的大小不同，亮度也不一样， 关于像的亮度与哪些因素有关， 他 们提出以下猜想：
猜想 1：与小孔到光屏的距离有关。
猜想 2：与小孔的形状有关。
猜想 3：与小孔的大小有关。
验证猜想 2 时，固定烛焰、纸筒和光屏的位置， 更换使用如图乙所示的三个小孔进行实验，分别
观察比较所成像的亮度。他们实验中存在的问题是 。
21.小明同学利用光具座等器材(如图甲)探究凸透镜成像规律。记录实验数据，并将结果绘制
成图乙。
(1) 根据乙图，当物距为 37.5cm 时的像距为 。
第 6 页(共 17 页)
(2) 实验过程中， 随着蜡烛的燃烧蜡烛长度变短， 光屏上烛焰的像会向 移动。
(3) 利用凸透成像规律可以制成“人脸识别测温一体机” (如图丙)，一体机内成像部分结构和
原理可简化为图丁， 要使一体机中的像变大， a 大小将如何变化 (a 表示镜头到人的距 离， b 表示镜头到像的距离)。
四 、解答题 (12 分)解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案
的不能得分。 有数值计算的题，答案中必须明确写出数值和单位。
22.如图所示， 墙壁上的平面镜前立有一硬杆
(1) 画出杆顶 A 点在平面镜中的像
(2) 若杆在 2s 内右移 1m，杆移动的速度是 m/s，杆的像相对镜向右还是向左 移？ ，移动时，杆的像大小会变大、变小还是不变？
23.如图所示，S 为蜡烛，S＇为蜡烛通过凸透镜所成的像， 请根据凸透镜成像特点， 画图确定并
标出凸透镜光心 O 点的位置及两侧焦点 F 的位置。
第 7 页(共 17 页)
0.第二单元测试卷答案解析
本试卷共 100 分，考试时间 70 分钟。
注意事项：
1、答第 I 卷前， 考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2、选出答案后， 用 2B 铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净
后，再填涂其它答案，不能答在试卷上。
一 、选择题(本题共 14 个小题； 每小题 3 分，共 42 分。在每小题给出的四个选项中，只有一
项是正确的)
1. 【分析】(1)皮肤的结构包括表皮、真皮，表皮由生发层和角质层构成；
(2)人体的基本组织有：上皮组织、肌肉组织、神经组织、结缔组织，植物的组织主要有保护 组织、营养组织、输导组织、分生组织、机械组织等，它们各有一定的生理功能；
(3) 绿色开花植物具有根、茎、叶、花、果实、种子六大器官；
(4) 草履虫是单细胞的动物，整个身体由一个细胞构成， 纤毛不是器官，解答即可。
【解答】解：A．皮肤是人体最大的器官， 皮肤覆盖在人体表面，由表皮、真皮构成，A 正确； B、植物的主要组织有分生组织、保护组织、营养组织、输导组织、机械组织等，上皮组织属于 动物组织， B 错误；
C、绿色开花植物体由根、茎、叶、花、果实和种子六大器官构成，低等的藻类植物没有根、茎、 叶的分化， C 错误；
D、草履虫是单细胞动物，利用纤毛游动， 纤毛不是器官， D 错误。
故选： A．
2. 【分析】声音的传播需要介质， 传播介质包括固体、液体、气体， 但声音不能在真空中传播。 【解答】解： 因为声音的传播需要介质，所以声音可以在空气、水、木块等介质中传播，但声音
不能在真空中传播。
故选： D。
3.B
【解析】A．“我这破锣似的喉咙，怕唱不好”，形容发出的声音音色太差，故 A 正确不合题意； B. “这个蚊子飞来飞去， 吵死了”，形容发出的声音音调高，故 B 错误符合题意；
C. “他音起得太高， 我唱不上去”，这里的“音”是指声音的音调太高， 故 C 正确不合题意； D. “震耳欲聋”指的是声音响度大， 故 D 正确不合题意。 故选 B。
第 8 页(共 17 页)
4.C
【解析】绿色部分只能反射绿光，吸收其它所有色光， 故 A 错误， C 正确； 白色部分反射所有
色光， 故 B、D 错误。 故选 C。
5.D
【解析】根据凸面镜的成像特点判断。
【解答】物体在平面镜中成等大的虚像，而在凸面镜中成缩小的虚像，则面积相同的平面镜和凸 面镜相比， 凸面镜能够看到的范围更大， 故 D 正确，而 A．B、C 错误。
故选 D。
6.B
【解析】近视眼是由于用眼不卫生，造成眼球的前后径过长或晶状体的曲度过大，所形成的物像 落在视网膜的前方， 因而看不清远处的物体， 形成近视．
【解答】解：预防近视眼应做到以下几点：读书、写字时保持眼睛与书本间一定的距离；看书或 用电脑一个小时，应远眺 15 分钟； 坚持做眼睛保健操，使眼睛更好的休息； 配戴近视镜可以控 制让近视度数不要增加太快，而不能预防近视眼．
故选： B．
7.A
【解析】凸透镜成像的规律：
u＞2f，成倒立、缩小的实像；
u=2f，成倒立、等大的实像；
f＜u＜2f，成倒立、放大的实像；
u=f，不成像；
u＜f，成正立、放大的虚像。
【解答】A．摄像头相当于凸透镜，物距大于二倍焦距，成倒立、缩小的实像；A 符合题意。
B.照相机是利用物距大于二倍焦距时，成倒立、缩小的实像的规律制成的，因此，“扫入”二维 码时镜头和二维码的距离大于二倍焦距； B 不符合题意。
C.二维码本身不发光，不是光源；C 不符合题意。
D.当扫描黑白相间的条纹时， 黑色条纹吸收所有光线， 故黑色条纹不反射色光， 而白色条纹能够
第 9 页(共 17 页)
反射所有色光 。D 不符合题意。
故答案为 A．
8.D
【解析】(1)(2)根据凸透镜成像的规律判断；
(3) 根据此时凸透镜成像的特点判断；
(4) 根据对“倒立”的认识判断。
【解答】根据图像可知， 此时像距小于物距， 应该成倒立、缩小的实像，故 B 错误；
此时物距 u=50cm-10cm=40cm，像距 v=80cm-50cm=30cm，则：40cm>2f，f<30cm<2f，解得： 15cm此时凸透镜所成的是实像，光屏只是用来承接像的，即使没有光屏， 像也会成在相应的位置，故 C 错误；
“倒立”，不但指像的形状，还指像的运动方向。蜡烛燃烧变短，相当于火焰向下移动，根据“倒 立”的规律可知，屏上像的位置会上升， 故 D 正确。
故选 D。
9.C
【解析】根据平面镜成像的特点解答。平面镜成像的特点：像与物休大小相等； 与物体到镜面的 距离相等； 它们的连线与镜面垂直。
【解答】平静的水面相当于平面镜，由平面镜成像的特点可知，物体在平面镜中成的像的像始终 与物体大小相等，所以， 从拱形石桥的一端走向另一端时，人在水中所成像的大小不变。
故答案为： C。
10.A
【解析】(1)小孔成像， 成的是实像，它是光的直线传播原理形成的；
(2) 从潜望镜中观察景物，观察到的是虚像， 利用的是平面镜成像原理，属于光的反射现象；
(3) 用放大镜看地图， 利用的是光的折射现象中成虚像的情况；
(4) 看幻灯机屏幕上的像，是光的折射现象， 成的是实像；
(5) 人照镜子时镜中的像，是光的反射现象， 成的是虚像。
第 10 页(共 17 页)
【解答】A．由分析可知，属于实像的是①④，故本选项正确；
B、属于虚像的是②③⑤，故本选项错误；
C、属于折射形成的是③④，故本选项错误；
D、属于反射形成的是②⑤，故本选项错误。
故答案为： A
11.A
【解析】(1) 近视眼的晶状体偏厚，会聚能力强，因此成像在视网膜前面；为了看清物体，必须 发散光线， 应该用凹透镜矫正；
(2) 远视眼的晶状体偏薄，会聚能力弱， 因此成像在视网膜后面； 为了看清物体， 必须会聚光 线，应该用凸透镜矫正。
【解答】②中光线的交点在视网膜前面， 因此是近视眼， 应该用①中的凹透镜矫正；
③中的光线的交点在视网膜后面，因此是远视眼， 应该用④中的凸透镜矫正。 故 A 正确， 而 B、C、D 错误。
故选 A．
12.B
【解析】打开阀门后，水面不断下降，根据光的折射规律分别做出原来的折射光线和后来的折射 光线， 比较它们与容器底面的交点位置即可。
【解答】当光从空气斜射入水中时， 折射角小于入射角， 作图如下：
如上图所示，观察到光斑向右移动， 故 B 正确，而 A．C、D 错误。
故选 B。
第 11 页(共 17 页)
13.B
【解析】【解答】我们在显微镜下看到的物像是上下左右均颠倒的物像， 所以我们移动玻片标本 时， 标本移动的方向正好与物像移动的方向相反。如我们向右移动玻片标本，而在显微镜内看到 的物像则是向左移动的． 图中乙视野中的物象头朝右方， 是图甲旋转90°后得到的物像．因此 如图甲将载玻片逆时针转动 90°使显微镜下观察到的图象变成如图乙所示。
故选 B
掌握显微镜的使用方法是关键。
14.C
【解析】根据眼球的成像原理和视觉形成的过程解题。
【解答】解：根据眼球的成像规律可知， 看远处物体时， 晶状体的凸度较小，而看近处物体时， 晶状体的凸度变大；而瞳孔是控制进入眼球内部光线的多少，看近处物体时，瞳孔小，看远处物 体时， 瞳孔大；
故答案为： C。
二 、填空题 (30 分) 把答案填在题中的横线上或按题目要求作答
15. 【分析】(1)声音是由物体的振动产生的；
(2) 音调和发声体振动的频率有关， 频率越大，音调越高。
【解答】解：
(1) 用手拨动钢尺，钢尺会发出声音，说明声音是由物体的振动产生的；
(2) 改变钢尺伸出桌边的长度， 会使声音的频率发生变化，也就是音调发生变化。
故答案为： 振动；音调。
16.凸透镜；倒；靠近
【解析】【解答】解：投影仪中其镜头相当于一个凸透镜． 投影仪能使物体成倒立放大的实像． 若要让屏幕上的文字一些，根据凸透镜成实像时，物距越小，成的像越大．可知将投影仪镜头靠 近发光元件．
故答案为： 凸透镜； 倒； 靠近
要解决此题，要掌握投影仪的构造， 同时要掌握其作用．
同时要掌握投影仪的制作原理： 根据凸透镜成放大、倒立实像的原理制成的． 第 12 页(共 17 页)
要知道凸透镜成实像时， 物距越小， 成的像越大
17. (1)漫
(2) 不能
(3) 可逆的
【解析】(1) 光线射到光滑平整的表面上时，反射光线集中射向某一方向，这就是镜面反射；光 线射到凸凹不平的表面上时，反射光线射向四面八方，这就是漫反射。
(2) 根据“三线共面”的规律分析；
(3) 根据光路的可逆性解答。
【解答】(1) 实验时从硬纸板前不同的方向都能看到入射光线，这是因为光在硬纸板上发生了漫 反射。
(2) 若将 F 板向后折转一定的角度， 则在 F 板上不能看到反射光线。
(3) 如果将光线沿着 BO 方向射向平面镜时， 反射光线沿着 OA 方向射出， 这说明在光的反射现
象中， 光路是可逆的。
18.直线传播； 折射
【解析】【解答】解：射击瞄准时应做到“三点一线”，是运用了光的直线传播的原理； 游泳池注水后， 看上去好像变浅了， 是由于光的折射形成的．
故答案为： 直线传播；折射．
光在自然界中存在三种光现象：
(1) 光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都 表明光在同一种均匀介质中是沿直线传播的；
(2) 当光照射到物体界面上时， 有一部分光被反射回来发生反射现象， 例如：平面镜成像、水 中倒影等；
(3) 当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的 鱼比实际位置浅等．
19.②③⑥；①④⑤
【解析】要解决此题，需要掌握光的反射现象，知道平面镜成像是由于光的反射形成的。
第 13 页(共 17 页)
要掌握光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸
透镜成像都是光的折射。
要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的。 【解答】①小孔成像是由光的直线传播形成的实像。
②平面镜成像是由光的反射形成的虚像。
③放大镜成像属于凸透镜成像， 是由光的折射形成的虚像。
④电影银幕上的像， 属于凸透镜成像，是由光的折射形成的实像。
⑤汽车观后镜中的像，观后镜是凸面镜， 所以它成的像是由光的反射形成的虚像。
其中属于虚像的有②③⑥，由于折射而成的像有①④⑤。
故答案为： ②③⑥①④⑤
三 、实验题 (16 分) 把答案填在题中的横线上或按题目要求作答 20. 【分析】(1)物体发出或反射的光通过小孔后， 在小孔后面的光屏上形成倒立的实像，这就 是小孔成像，小孔成像时小孔不可太大；
(2)光在同种、均匀、透明介质中沿直线传播， 产生的现象有小孔成像、激光准直、影子的形 成、日食和月食等；
(3)在小孔成像现象中，物体经小孔成的像的形状由物体决定，像的形状与物体的形状相同， 与孔的形状无关；
(4)光线沿直线传播， 当蜡烛沿顺时针旋转时， 蜡烛上各点发出的光线也沿顺时针旋转，所成 的像也沿顺时针旋转； (5)小孔所成像的大小与物体的大小、物到小孔的距离、小孔到光屏的距离有关，根据影响像 大小的因素解答该题；
(6) 根据控制变量法分析解答。
【解答】解：(1) 小孔太大时，烛焰不能通过小孔成像，所以无论怎样调节易拉罐与蜡烛之间的 距离， 屏上都看不到烛焰的像， 而只能看到一片光亮，最有可能的是小孔太大， 故 C 正确；
(2) 小孔成像是光的直线传播形成的；
A．春晚上演的影子舞是光的直线传播形成的， 故 A 不符合题意；
B、一叶障目， 不见泰山是光的直线传播形成的，故 B 不符合题意；
第 14 页(共 17 页)
C、雨后彩虹是光的折射现象形成的， 故 C 符合题意；
D、射击瞄准时要三点一线是光的直线传播形成的， 故 D 不符合题意；
故选： C；
(3)蜡烛经小孔成倒立的实像，像的形状与蜡烛形状相同， 像与小孔的形状无关，即蜡烛在塑 料薄膜上成的像是蜡烛的倒立像，故选 D；
(4) 将蜡烛在孔前绕顺时针旋转，则它在塑料薄膜上所成的像是顺时针旋转的； (5)孔到薄膜的距离一定时，物到孔的距离越大，所成的像越小， 所以将易拉罐远离蜡烛， 发 现观察到的烛焰的像变小； (6)要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状， 而图乙中 既改变了孔的形状，又改变了孔的大小，所以， 此过程中存在的问题是：没有控制小孔的大小相 等。
故答案为：(1) C；(2) C；(3) D；(4)顺；(5)小；(6) 没有控制小孔的大小相等。 21. (1) 25cm
(2)上
(3) a 变小
【解析】(1)根据乙图确定物距为 37.5cm 时的像距；
(2) 物体在光屏上所成的像是倒立的；
(3) 根据“物近像远大，物远像近小”的规律判断。
【解答】(1)根据乙图， 当物距为 37.5cm 时的像距为 25cm。
(2) 实验过程中， 蜡烛的燃烧蜡烛长度变短， 相当于火焰向下移动，根据“成像是倒立”的规 律可知，光屏上烛焰的像的移动方向与它相反，即向上移动。
(3) 根据“物近像远大”的规律可知，要使一体机中的像变大，需要减小物距， 即 a 变小。
四 、解答题(12 分)解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案
的不能得分。 有数值计算的题，答案中必须明确写出数值和单位。
22. (1) 解：
第 15 页(共 17 页)
(2) 0.5；左； 不变
【解析】【解答】解：(1) 根据像与物关于平面镜对称作出端点 A 在平面镜中的像点 A′，即为 A 点在平面镜中的像， 如图所示：
(
t
2S
)(2) 杆移动的速度 v=S=1=0.5m/s，
当杆以 0.5m/s 速度向平面镜右移，即远离镜面，则像也以 0.5m/s 的速度远离平面镜，即杆的像 相对镜向左移，
平面镜所成的像是等大的，即移动时，杆的像大小不变；
故答案为：(1) 见下图：
(2) 0.5；左； 不变
(1) 要作出杆顶 A 点在平面镜中的像，要先知道平面镜成像的特点：像与物到平面镜的距离相 等、连线与镜面垂直、大小相等、左右相反， 及像与物关于平面镜对称．
(2) 根据平面镜成像的特：成等大正立的虚像，且像距与物距相等来解答此题 23.如图：
第 16 页(共 17 页)
【解析】【解答】连接 SS′ ，SS′连线与主光轴的交叉点是光心， 也就确定出凸透镜的位置． 过 S 点作平行于主光轴的入射光线， 然后根据折射点和 S′ 即可确定折射光线， 折射光线与主光 轴的交点即为焦点 F；
过 S′作平行于主光轴的折射光线， 然后根据 S 和折射点确定入射光线，入射光线与主光轴的交 点即为焦点 F；
如下图所示：
平行于主光轴的光线通过凸透镜后会聚于焦点；过光心的方向不变；从焦点发出的光线，过凸透 镜后平行于主光轴． 还要知道由物体经过凸透镜的光线会聚到像点。
第 17 页(共 17 页)
