第四节 地球的圈层结构课件（36张）

(共36张PPT)
地球的圈层结构
第一章 宇宙中的地球 第四节
新教材人教版·高中必修第一册
地理

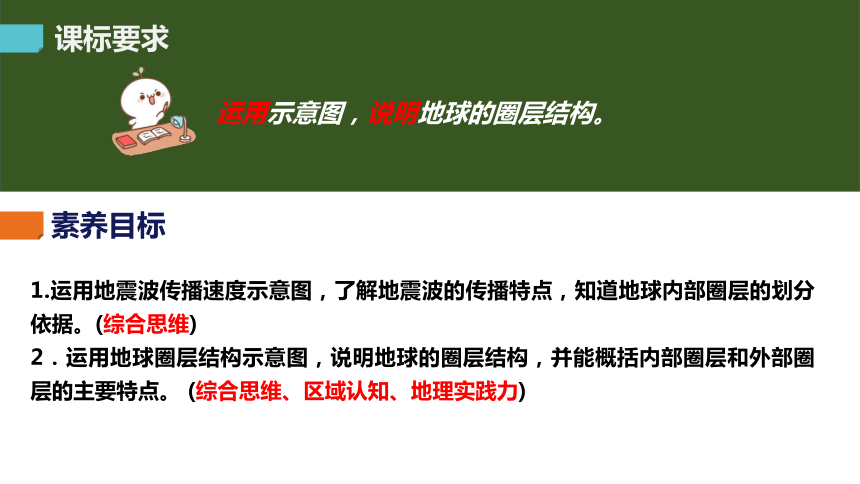

课标要求
运用示意图，说明地球的圈层结构。
1.运用地震波传播速度示意图，了解地震波的传播特点，知道地球内部圈层的划分依据。(综合思维)
2．运用地球圈层结构示意图，说明地球的圈层结构，并能概括内部圈层和外部圈层的主要特点。 (综合思维、区域认知、地理实践力)
素养目标
目录
CONTENTS
01 地球的内部圈层结构
02 地球的外部圈层结构
03 课时作业

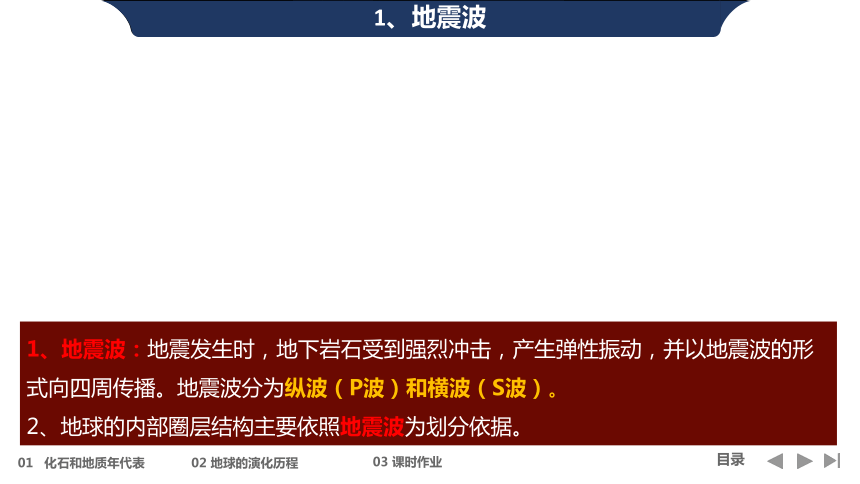

1、地震波
1、地震波：地震发生时，地下岩石受到强烈冲击，产生弹性振动，并以地震波的形式向四周传播。地震波分为纵波（P波）和横波（S波）。
2、地球的内部圈层结构主要依照地震波为划分依据。

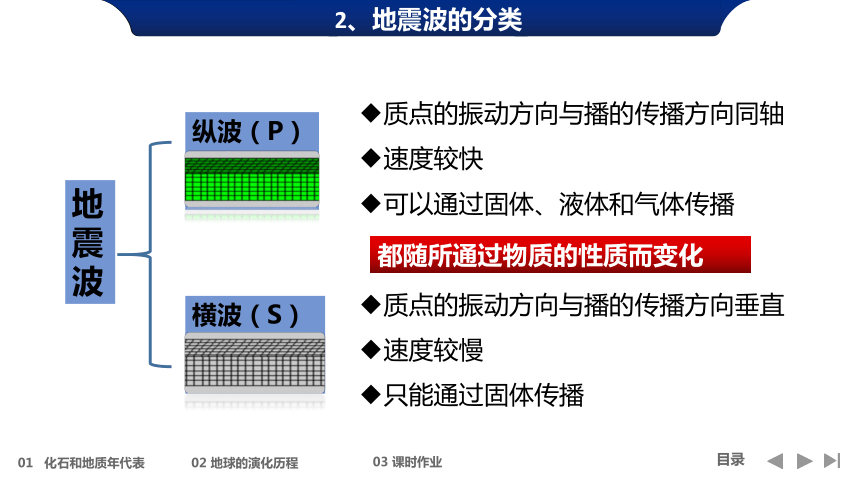

2、地震波的分类
地震波
纵波（P）
横波（S）
◆质点的振动方向与播的传播方向同轴
◆速度较快
◆可以通过固体、液体和气体传播
◆质点的振动方向与播的传播方向垂直
◆速度较慢
◆只能通过固体传播
都随所通过物质的性质而变化

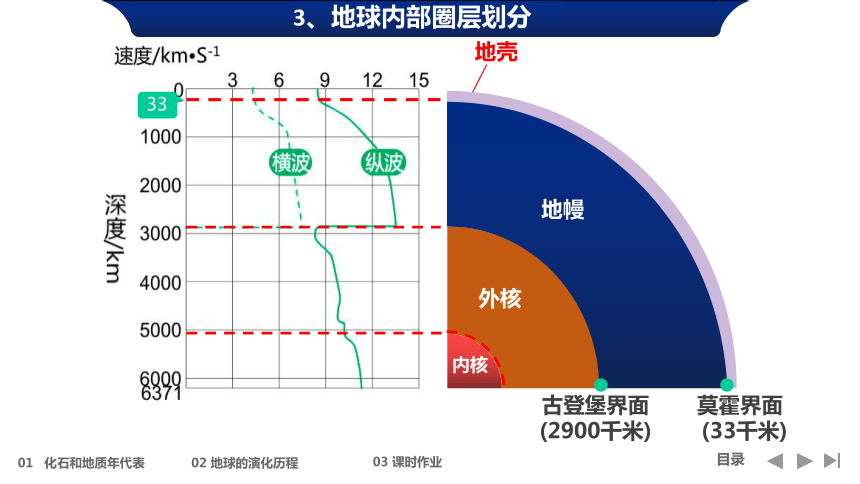

3、地球内部圈层划分
地壳
33
莫霍界面
(33千米)
古登堡界面(2900千米)
地幔
外核
内核

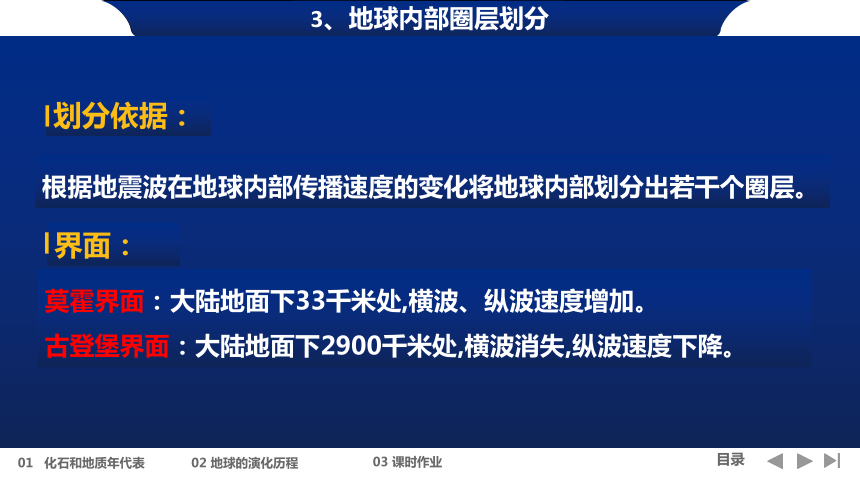

3、地球内部圈层划分
划分依据：
莫霍界面：大陆地面下33千米处,横波、纵波速度增加。
古登堡界面：大陆地面下2900千米处,横波消失,纵波速度下降。
界面：
根据地震波在地球内部传播速度的变化将地球内部划分出若干个圈层。

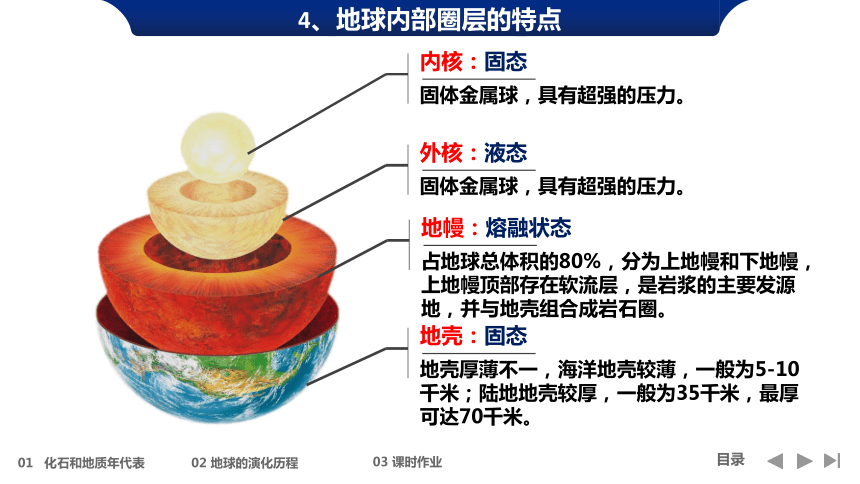

4、地球内部圈层的特点
内核：固态
固体金属球，具有超强的压力。
外核：液态
固体金属球，具有超强的压力。
地幔：熔融状态
占地球总体积的80%，分为上地幔和下地幔，上地幔顶部存在软流层，是岩浆的主要发源地，并与地壳组合成岩石圈。
地壳：固态
地壳厚薄不一，海洋地壳较薄，一般为5-10千米；陆地地壳较厚，一般为35千米，最厚可达70千米。

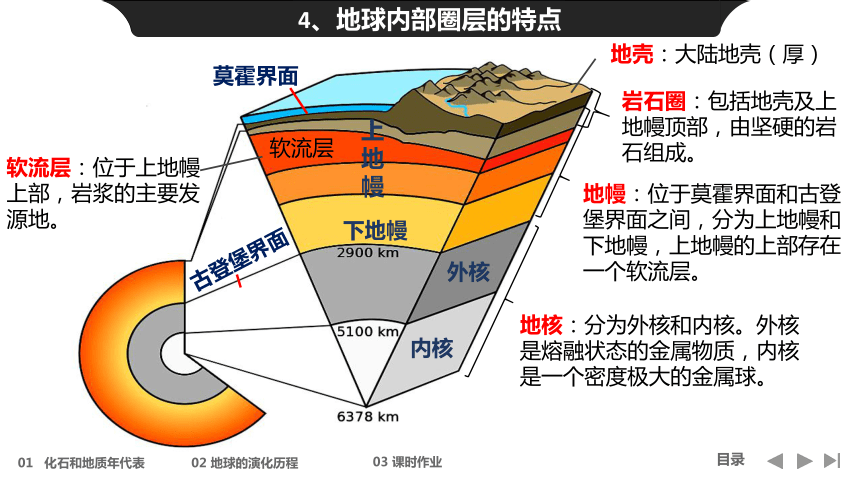

古登堡界面
莫霍界面
地壳：大陆地壳（厚）
地幔：位于莫霍界面和古登堡界面之间，分为上地幔和下地幔，上地幔的上部存在一个软流层。
地核：分为外核和内核。外核是熔融状态的金属物质，内核是一个密度极大的金属球。
岩石圈：包括地壳及上地幔顶部，由坚硬的岩石组成。
软流层
软流层：位于上地幔上部，岩浆的主要发源地。
内核
外核
上地幔
下地幔
4、地球内部圈层的特点

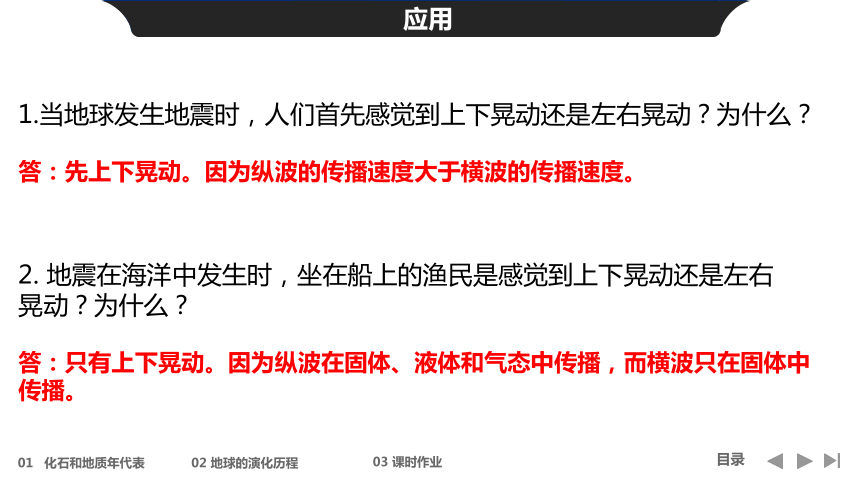

应用
1.当地球发生地震时，人们首先感觉到上下晃动还是左右晃动？为什么？
答：先上下晃动。因为纵波的传播速度大于横波的传播速度。
2. 地震在海洋中发生时，坐在船上的渔民是感觉到上下晃动还是左右晃动？为什么？
答：只有上下晃动。因为纵波在固体、液体和气态中传播，而横波只在固体中传播。

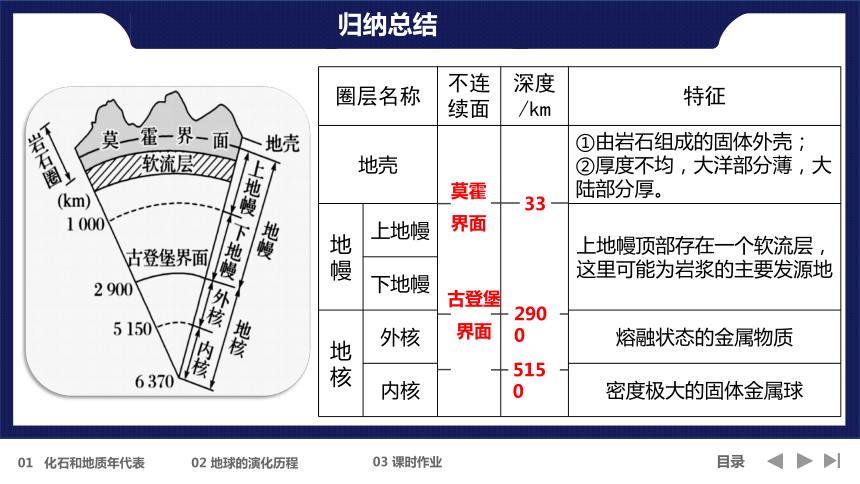

圈层名称 不连续面 深度/km 特征
地壳 ①由岩石组成的固体外壳；
②厚度不均，大洋部分薄，大陆部分厚。
地幔 上地幔 上地幔顶部存在一个软流层，这里可能为岩浆的主要发源地
下地幔
地核 外核 熔融状态的金属物质
内核 密度极大的固体金属球
33
2900
5150
莫霍界面
古登堡界面
归纳总结

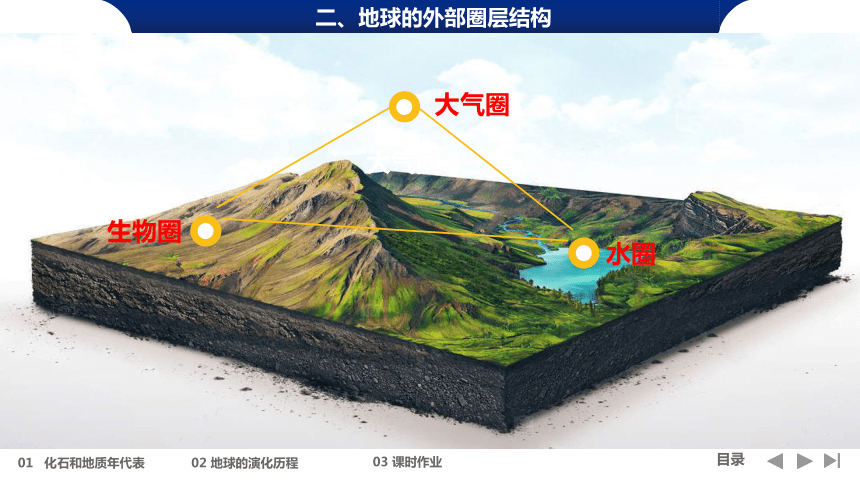

二、地球的外部圈层结构
水圈
大气圈
生物圈
大气圈
1、大气圈
组成：气体、悬浮物。
作用：使地球上的温度变化和缓，同时提供了生物生存所必须的氧气。
概念：由气体和悬浮物质组成的复杂系统， 主要成分是氮气和氧气。
2、水圈
组成：海洋（主体）、河流、湖泊、沼泽、冰川等。
作用：形成不同的自然带和自然景观类线。
概念：地表和近地表各种形态水体的总称。
3、生物圈
分布：存在于水圈（全部）、大气圈（底部）、岩石圈（上部）。
概念：是地球生物及其生存环境的总称。
1、读“地球圈层构成示意图”，图中所示的圈层①、②、③分别是：
A．水圈、生物圈、岩石圈
B．生物圈、岩石圈、水圈
C．岩石圈、水圈、生物圈
D．生物圈、水圈、岩石圈
　
①
②
③
大气圈
D
典型例题
典型例题
2.读“地球圈层示意图”，回答下列问题。
(1)地球外部圈层中，厚度最大的是_______，连续而不规则的圈层是_______，其范围渗透到其他圈层之中的是_______。
(2)2017年9月8日，墨西哥瓦哈卡州沿岸近海海域地震发生在_______圈，由此引发的海啸主要发生在_____圈，流行性疾病主要在_______圈传播。
大气圈
水圈
生物圈
岩石
水
生物
课堂总结
地球的圈层结构
内部圈层
划分依据
外部圈层
分层
地震波
纵波
横波
地幔
地核
地壳
岩石圈
大气圈
水圈
生物圈
莫霍界面
古登堡界面
1．图中横波不能通过的圈层是(　　)
A．地幔
B．地壳
C．地核
D．软流层
解析 第1题，根据图示可知，横波不能通过地核。
C
(2020·北京第一次合格考)读地震波波速与地球内部圈层划分图，完成1～3题。
2．关于图中①圈层叙述正确的是(　　)
A．火山喷发物质的源地
B．位于水圈与大气圈之间
C．气体为主的内部圈层
D．由厚度不同的岩石组成
解析 第2题，根据图示可知①圈层是地壳，地壳是由厚度不同的岩石组成。火山喷发的物质来源于②处的地幔。
D
(2020·北京第一次合格考)读地震波波速与地球内部圈层划分图，完成1～3题。
3．岩石圈位于图中所示的 (　　)
A．①底部
B．①全部和②顶部
C．②顶部
D．②底部和③全部　
解析 第3题，岩石圈包含地壳的全部和上地幔的顶部，在图示中是①全部和②顶部。
B
(2020·北京第一次合格考)读地震波波速与地球内部圈层划分图，完成1～3题。
4．构成该景观的主体要素属于的圈层是(　　)
A．生物圈
B．水圈
C．岩石圈
D．大气圈
解析　第4题，景观图中涉及的圈层有水圈、生物圈、岩石圈、大气圈；该景观的主体要素是瀑布，属于水圈。
B
读黄果树瀑布景观图，回答4～6题。
5．在景观图中，代表自然地理系统中最活跃圈层的要素是(　　)
A．瀑布
B．岩石
C．树木花草
D．大气
　
解析　第5题，生物圈是最活跃的圈层。
C
读黄果树瀑布景观图，回答4～6题。
6．该景观的形成过程，充分说明了(　　)
A．图中各圈层都是连续而不规则的，且都相互联系
B．图中的各圈层之间存在着物质迁移和能量转化
C．图中的各圈层是独立发展变化的
D．图中各圈层内部物质运动的能量都来自太阳辐射能　
解析　第6题，该瀑布的形成说明地球圈层之间是相互联系、相互影响的，它们之间存在着物质迁移和能量转化。
B
读黄果树瀑布景观图，回答4～6题。
7．关于地球各圈层的叙述，正确的是(　　)
A．水圈由地表各种水体构成，主体是河水
B．岩石圈由莫霍界面以上的岩石组成，厚度不均
C．生物圈是地球上所有生物及其生存环境的总称
D．大气圈由不同类型的气体构成，干燥且洁净
C
解析　第7题，水圈的主体是海洋水，A错误；岩石圈是由软流层以上的岩石组成的，B错误；生物圈是地球上所有生物及其生存环境的总称，C正确；大气圈由干洁空气、水汽和固体杂质组成，D错误。
(2021·山东夏季合格考)下图为地球圈层结构示意图。读图，完成7～8题。
8．一般认为，岩浆的主要发源地位于(　　)
A．甲
B．乙
C．丙
D．丁
　
解析　第8题，根据图中两个不连续面可判断，图中甲是地壳，乙是岩石圈，丙是地幔，丁是地核。岩浆主要发源于上地幔顶部的软流层，故选C。
C
(2021·山东夏季合格考)下图为地球圈层结构示意图。读图，完成7～8题。
9．图中数字所代表的地球内部圈层正确的是(　　)
A．①层是岩石圈
B．②上部有软流层
C．③层外核为固态
D．①＋②层为地壳
解析　第9题，因为甲、乙是地球内部的两个明显不连续面，可判断甲是莫霍界面，乙是古登堡界面。①是地壳，②是地幔，③是地核。上地幔顶部有软流层，故选B。
B
(2022·山东临沂罗庄区期中)下图为地球内部圈层示意图，甲、乙是地球内部的两个明显不连续面。据此完成9～10题。
10．A地火山喷出的熔岩来自图中(　　)
A．①层下部
B．②层下部
C．②层上部
D．③层上部
解析　 第10题，火山喷出的熔岩来自软流层，即②上部，故选C。
C
(2022·山东临沂罗庄区期中)下图为地球内部圈层示意图，甲、乙是地球内部的两个明显不连续面。据此完成9～10题。
(1)从各圈层(大气圈、水圈、岩石圈、软流层、地幔、地核)里面找出含有生物圈的圈层。
大气圈、水圈、岩石圈。
11．(2022·湖南天壹联盟期中)阅读图文材料，完成下列要求。
地壳是指莫霍界面以上的岩石圈，由硅铝层和硅镁层构成。硅铝层是一个不连续的层面。下图为岩石圈部分构造图。
高山。
陆地有硅铝层和硅镁层双层结构；硅铝层分布在硅镁层上层；硅铝层在海洋上部分缺失，硅镁层陆地、海洋都有。
(3)推测硅铝层和硅镁层在地壳中的分布规律。
(2)指出图中地壳最厚的地形名称。
(1)以莫霍界面和古登堡界面为界，可以将地球内部划分为三个圈层，其中甲为________、乙为________。
(2)将下列地球的外部圈层与其特点对应连线。
水　圈　　　　连续但不规则
生物圈　　　　主要成分是氮气和氧气
大气圈　　　　地球环境中最活跃的圈层
地壳　 地核
火山
12．图1是地球的内部圈层结构示意图，图2是地球外部圈层结构示意图。读图完成下列要求。
(3)在地球内部压力作用下，软流层中的岩浆沿着岩石圈的薄弱地带侵入岩石圈上部或喷出地表，冷却凝固形成________岩(填“沉积”“变质”或“岩浆”)，喷出地表可能形成________(填“褶皱山”“断块山”或“火山”)。
岩浆
1．该地莫霍界面大约位于地下(　　)
A．5千米处
B．17千米处
C．33千米处
D．无法判断
解析　第1题，图中显示，该地地震波在地下5千米处速度明显开始增大，该不连续面应为莫霍界面，因此该地莫霍界面大约位于地下5千米处，选项A符合题意。
A
(2022·辽中南协作体期中)下图为某地地震波速度随深度的变化图，完成1～2题。
2．该地最可能位于(　　)
A．非洲东非大裂谷
B．青藏高原
C．吐鲁番盆地
D．太平洋
解析　第2题，根据上题判断可知，该地莫霍界面的深度为5千米，即该地地壳厚度约为5千米。根据所学知识可知，陆地地壳平均厚度为33千米，海洋地壳平均厚度为6千米，因此该地最可能位于海洋，选项D符合题意。非洲东非大裂谷、青藏高原、吐鲁番盆地位于陆地，地壳厚度不可能只有5千米，排除A、B、C。
D
(2022·辽中南协作体期中)下图为某地地震波速度随深度的变化图，完成1～2题。
解析　第3题，读图可知，甲位置为距今3 000年前的亚洲象分布的最北界，之后为宋代，界线南移到乙，明代时，界线南移到丙。
D
(2022·湖南三湘名校联盟期中联考)火山岩是岩浆上升冷凝形成的。珊瑚礁是由造礁珊瑚和其他生物骨骼共同形成的生物质石灰岩。造礁珊瑚一般生活在距海平面25米以内海域。下图示意珊瑚礁发育的一种模式。读图，完成3～4题。
3．下列说法正确的是(　　)
A．甲处物质来源于地壳
B．甲所在的圈层只分布在地壳当中
C．乙所在的圈层不具备连续性
D．丙处形成时期该地海域为温暖的浅水环境
4．图中所示珊瑚礁的形成过程中，海平面可能(　　)
A．持续下降
B．持续上升
C．先降后升
D．先升后降
(2022·湖南三湘名校联盟期中联考)火山岩是岩浆上升冷凝形成的。珊瑚礁是由造礁珊瑚和其他生物骨骼共同形成的生物质石灰岩。造礁珊瑚一般生活在距海平面25米以内海域。下图示意珊瑚礁发育的一种模式。读图，完成3～4题。
解析　第4题，由题中信息可知，亚洲象生活于湿热地区，其分布范围北界可表示湿热气候范围北界。读图可知，明朝时湿热气候范围北界南移，即气候变冷明显，全球冰盖面积较大。
D
5．图中反映地壳最薄的部位是(　　)
A．西北部
B．东部
C．西南部
D．中部
　
解析　莫霍界面以上为地壳，图示东部莫霍界面深度小于40千米，该处地壳最薄。故选B。
B
(2022·湖北新高考协作体期中)地球内部活动是导致地壳厚度和地势起伏变化的根本原因，地球内部活动影响着人们的生产生活。读我国某区域地球内部莫霍界面等深线分布示意图，完成第5题。
月壳、月幔、月核。
6．(2021·山东聊城期末)阅读图文材料，完成下列要求。
根据天然月震和人为地震波提供的资料，研究认为月球有着与地球类似的内部圈层结构。科学家推断由斜长岩组成的高地月壳和由玄武岩组成的月海月壳平均厚度约为65千米。月幔的部分占了月球一半以上的体积，自月壳之下至少可以延续至1 000千米的深度，物质密度一般超过3.5克/立方厘米，主要由辉石、橄榄石组成，推测温度约为500 ℃。月核是月球的中心区域，温度大致在1 000 ℃～1 600 ℃，很可能是熔融状态或液态，厚度约700千米，根据推测可能是由铁、镍、硫和榴辉岩物质构成的。下图为月壳与月幔地震波速度变化示意图。
(1)指出自月面向下月球的内部圈层。
温度、厚度、物质组成。
距月面65千米处，地震波传播速度明显加快，由此推测其两侧物质有较大差异。
(3)说明科学家确定距月面65千米处为月球内部圈层的一个分界面的依据。
(2)推测能体现月球内部圈层结构特点的两个比较项目。
