15.4电流的测量课时训练（含答案） 人教版物理九年级全一册

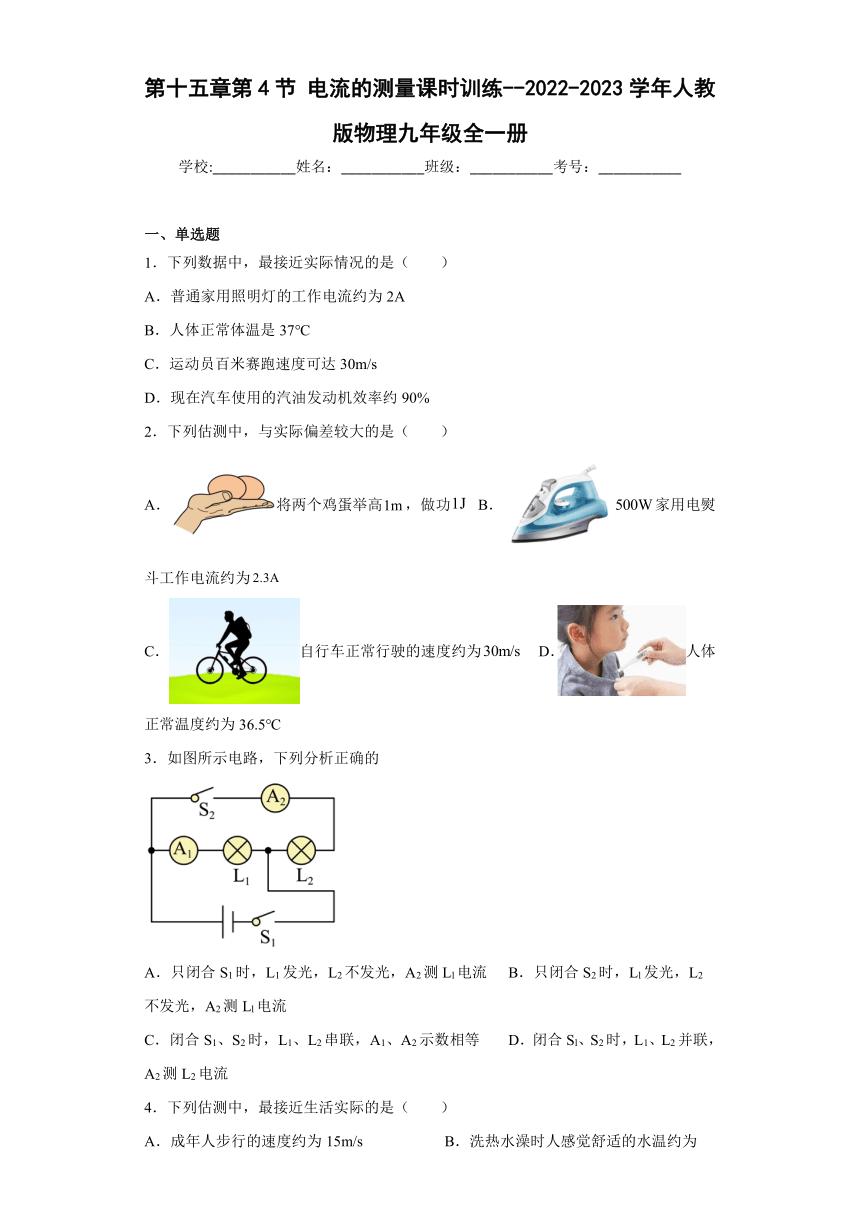

第十五章第4节 电流的测量课时训练--2022-2023学年人教版物理九年级全一册
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．下列数据中，最接近实际情况的是（　　）
A．普通家用照明灯的工作电流约为2A
B．人体正常体温是37℃
C．运动员百米赛跑速度可达30m/s
D．现在汽车使用的汽油发动机效率约90%
2．下列估测中，与实际偏差较大的是（　　）
A．将两个鸡蛋举高，做功 B．家用电熨斗工作电流约为
C．自行车正常行驶的速度约为 D．人体正常温度约为36.5℃
3．如图所示电路，下列分析正确的
A．只闭合S1时，L1发光，L2不发光，A2测Ll电流 B．只闭合S2时，Ll发光，L2不发光，A2测Ll电流
C．闭合S1、S2时，L1、L2串联，A1、A2示数相等 D．闭合Sl、S2时，L1、L2并联，A2测L2电流

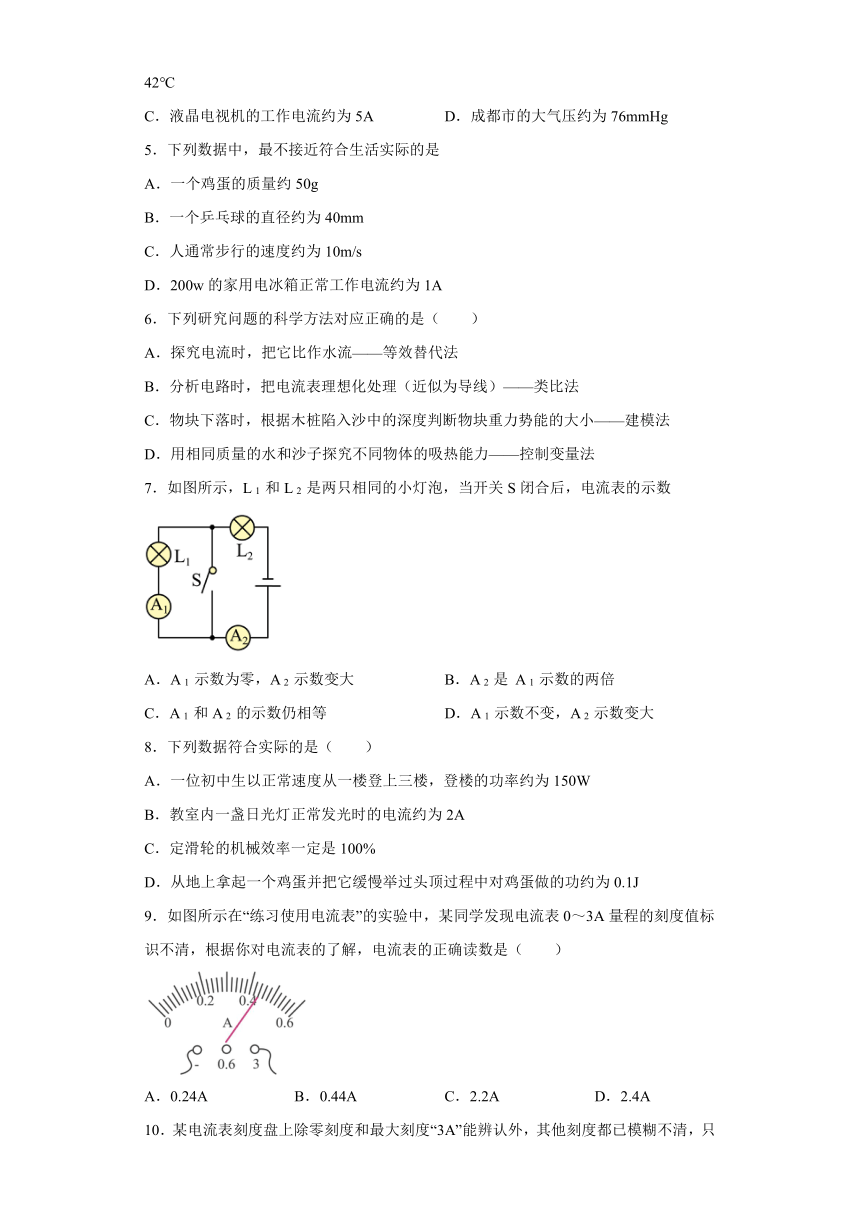

4．下列估测中，最接近生活实际的是（　　）
A．成年人步行的速度约为15m/s B．洗热水澡时人感觉舒适的水温约为42℃
C．液晶电视机的工作电流约为5A D．成都市的大气压约为76mmHg
5．下列数据中，最不接近符合生活实际的是
A．一个鸡蛋的质量约50g
B．一个乒乓球的直径约为40mm
C．人通常步行的速度约为10m/s
D．200w的家用电冰箱正常工作电流约为1A
6．下列研究问题的科学方法对应正确的是（　　）
A．探究电流时，把它比作水流——等效替代法
B．分析电路时，把电流表理想化处理（近似为导线）——类比法
C．物块下落时，根据木桩陷入沙中的深度判断物块重力势能的大小——建模法
D．用相同质量的水和沙子探究不同物体的吸热能力——控制变量法
7．如图所示，L 1 和L 2 是两只相同的小灯泡，当开关S闭合后，电流表的示数
A．A 1 示数为零，A 2 示数变大 B．A 2 是 A 1 示数的两倍
C．A 1 和A 2 的示数仍相等 D．A 1 示数不变，A 2 示数变大
8．下列数据符合实际的是（　　）
A．一位初中生以正常速度从一楼登上三楼，登楼的功率约为150W
B．教室内一盏日光灯正常发光时的电流约为2A
C．定滑轮的机械效率一定是100%
D．从地上拿起一个鸡蛋并把它缓慢举过头顶过程中对鸡蛋做的功约为0.1J
9．如图所示在“练习使用电流表”的实验中，某同学发现电流表0～3A量程的刻度值标识不清，根据你对电流表的了解，电流表的正确读数是（　　）
A．0.24A B．0.44A C．2.2A D．2.4A

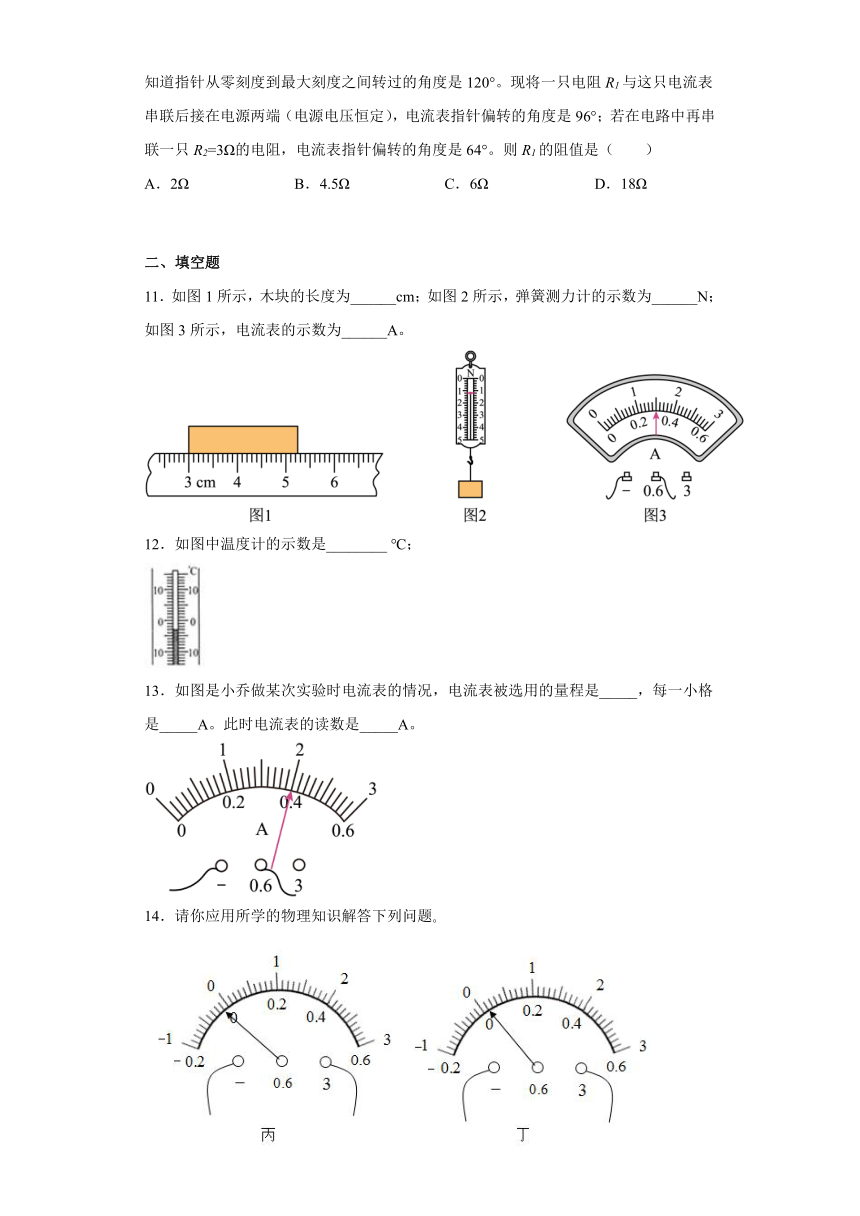

10．某电流表刻度盘上除零刻度和最大刻度“3A”能辨认外，其他刻度都已模糊不清，只知道指针从零刻度到最大刻度之间转过的角度是120°。现将一只电阻R1与这只电流表串联后接在电源两端（电源电压恒定），电流表指针偏转的角度是96°；若在电路中再串联一只R2=3Ω的电阻，电流表指针偏转的角度是64°。则R1的阻值是（　　）
A．2Ω B．4.5Ω C．6Ω D．18Ω
二、填空题
11．如图1所示，木块的长度为______cm；如图2所示，弹簧测力计的示数为______N；如图3所示，电流表的示数为______A。
12．如图中温度计的示数是________ ℃；
13．如图是小乔做某次实验时电流表的情况，电流表被选用的量程是_____，每一小格是_____A。此时电流表的读数是_____A。
14．请你应用所学的物理知识解答下列问题

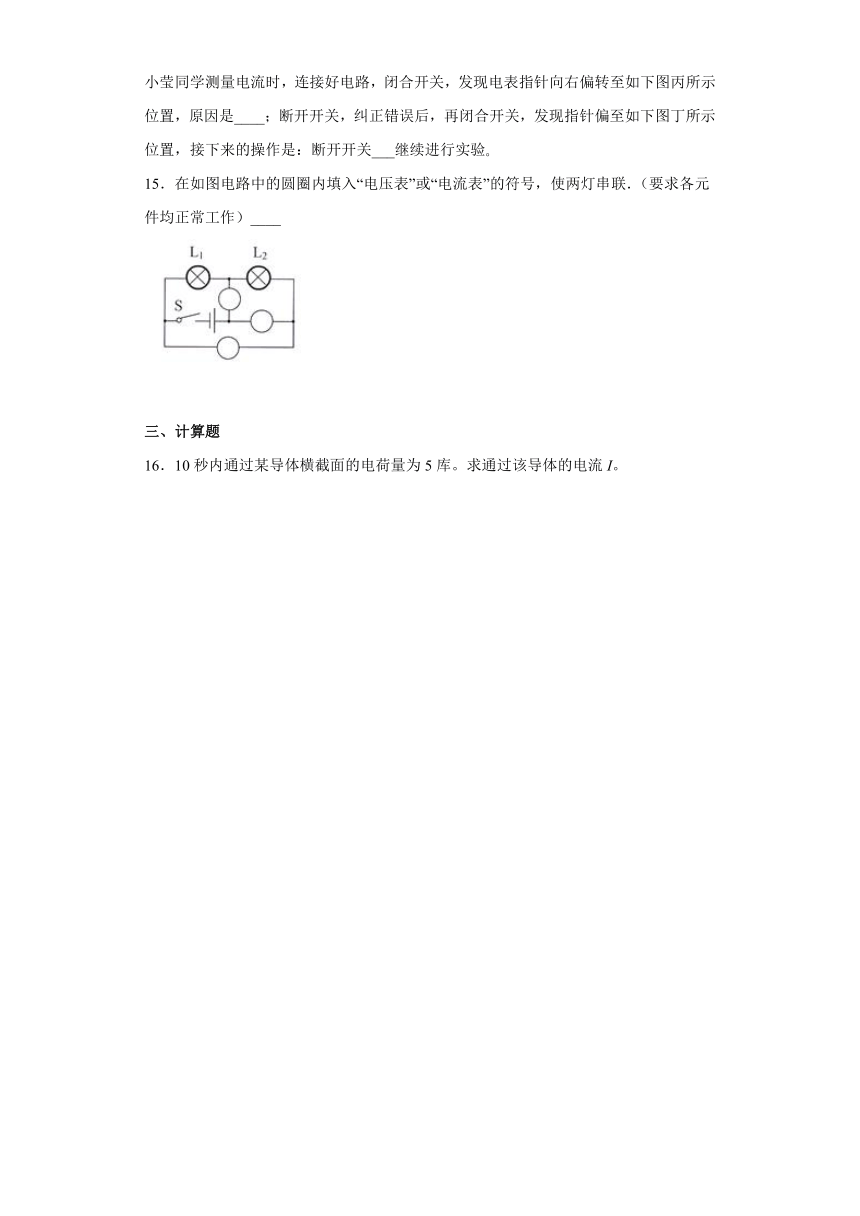

小莹同学测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如下图丙所示位置，原因是____；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图丁所示位置，接下来的操作是：断开开关___继续进行实验
15．在如图电路中的圆圈内填入“电压表”或“电流表”的符号，使两灯串联．（要求各元件均正常工作）____
三、计算题
16．10秒内通过某导体横截面的电荷量为5库。求通过该导体的电流I。
参考答案：
1．B
【详解】A．普通家用照明灯的工作电流较小，约为0.2A，故A不符合题意；
B．人体正常体温非常稳定，大约是36.5~37℃，符合实际，故B符合题意；
C．运动员百米赛跑成绩可达10秒，速度可达10m/s，故C不符合题意；
D．现在汽车使用的汽油发动机效率仍然较低，大约30%左右，故D不符合题意。
故选B。
2．C
【详解】A．两个鸡蛋的重力大概是1N，举起两个鸡蛋的力与鸡蛋的重力相等，将两个鸡蛋举高做功为
故A不符合题意；
B．500W家用电熨斗，工作电压为220V，工作电流为
故B不符合题意；
C．30m/s的速度换算单位
这相当于高速公路上快速奔跑的小汽车的速度，自行车正常行驶的速度远没有这么快；故C符合题意；
D．人体的正常体温约36.8℃，所以36.5℃与人体的正常体温相差不多；故D不符合题意。
故选C。
3．D
【详解】A．只闭合S1时，电路为L1的基本电路，则L1发光、L2断路不发光，电流表A1与L1串联， A1测L1的电流，故A错误；
B．只闭合S2时，电路断路，Ll、L2都不发光，故B错误；
CD．闭合S1、S2时，分析电流路径可知L1、L2并列连接在电源的正负极两端，则L1、L2并联，电流表A1、A2分别测量通过L1、L2的电流，故C错误，D正确。
4．B
【详解】A．成年人正常步行的速度在1.1m/s左右，故A不符合题意；
B．人的正常体温大约37℃，洗澡水的温度略高于人的正常体温，洗澡水的温度约为42℃，故B符合题意；
C．液晶电视机的工作电流约0.5A，故C不符合题意；
D．成都市的气压在1.0×105Pa左右，相当于760mmHg，故D不符合题意。
故选B。
5．C
【详解】A、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．此选项符合实际；
B、一个乒乓球的直径约为4cm即40mm．此选项符合实际；
C、人正常步行的速度大约是1.1m/s左右．故此选项不符合实际；
D、家庭电路中电压为220V，根据P=UI可计算电流大小，当200W的电冰箱正常工作时电流约为，故此选项符合实际．
故C选项符合题意．
【点睛】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．
6．D
【详解】A．探究电流的形成和作用时，把电流比作水流，采用的是类比法，故A错误；
B．分析电路时，把电流表理想化处理为导线，采用的是等效法，故B错误；
C．研究影响重力势能的因素时，根据陷入沙中的深度判断物块重力势能的大小，采用的是转换法，故C错误；
D．物体的吸热能力与多个因素有关，探究不同物体的吸热能力，采用的是控制变量法，故D正确。
故选D。
7．A
【详解】A. 闭合开关后,L1被短路,A1的示数变为0,电路中总电阻变小,A2示数变大，故A正确．B. A1示数为0,A2有示数，故B错误．C. A1的示数变为0,A2示数变大，两者示数不同，故C错误．D. A1示数变为0，故D错误．故选A.
【点睛】此题从串联电路、以及短路现象入手分析．若不闭合开关，灯L1、L2串联，电流表A1、A2串联在电路中，示数相同；当闭合开关时，和灯L1并联的开关将灯泡L1短路，电流表A1示数变为0，因为两灯泡相同，所以A2的示数变为原来的两倍．
8．A
【详解】A．一位初中生体重约500N，以正常速度从一楼登上三楼用时约20s，高度约6m，登楼的功率约为
故A符合题意；
B．教室内一盏日光灯功率约为40W，正常发光时的电流约为
故B不合题意；
C．使用定滑轮时要克服摩擦做功，克服摩擦做的功就是额外功，所以机械效率一定小于100%，故C不合题意；
D．一个鸡蛋重约0.5N，从地上拿起一个鸡蛋并把它缓慢举过头顶距离约为2m，过程中对鸡蛋做的功约为
故D不合题意。
故选A。
9．C
【详解】由图可知，电流表连接0~0.6A量程时，分度值为0.02A，示数为0.44A；因为在电流表的同一刻度处，0~3A量程的读数是0~0.6A量程读数的5倍，所以在0~3A量程的读数为
故ABD不符合题意，C符合题意。
故选C。
10．C
【详解】“3A”的量程被等分为30份，则指针偏转一等份的度数为
当指针偏转的度数为96°时，电路中的电流为
当指针偏转的度数为64°时，电路中的电流为
则根据
①
②
可得电阻R1阻值为
R1=6Ω
所以C符合题意，ABD不符合题意。
故选C。
【点评】本题考查欧姆定律的应用以及电流表的灵活使用，本题的难点是求出偏转一等份时的角度，即一等份的电流值为0.1A。
11． 2.25 1.2 0.3
【详解】[1]木块左边在3.00cm处，右边在5.25cm处，所以长度为
[2]弹簧测力计分度值0.2N，示数为1.2N。
[3]电流表选小量程，分度值0.02A，示数为0.3A。
12． 3℃
【详解】温度计的分度值是1℃，液柱在0℃以下，所以温度计的示数是 3℃．
13． 0~0.6A 0.02 0.4
【详解】[1][2][3]由图可知，电流表接的是“-”和“0.6”两个接线柱，则电流表的量程为0~0.6A，每一小格的数值即分度值为0.02A，示数为0.4A。
14． 没有调零 换接小量程
【分析】电表指针向右偏转到零刻度线的左侧，说明原来指针在零刻度线的左侧，可能是没有调零。
如图丁，偏转角度过小，说明用的量程过大，更换小量程即可。
【详解】[1]由图丙可知，闭合开关，发现电表指针向右偏转到零刻度线的左侧，说明原来指针在零刻度线的左侧，偏转的幅度比较大，可能是没有调零。
[2]断开开关，纠正错误后，再闭合开关，由图丁可知，电流表的指针偏转较小，说明电流表选择较大量程，应该断开开关，换接小量程。
15．
【详解】闭合开关,要使两只灯泡串联,必须使电流从电源正极出发,经中间的电表、灯泡L2、L1、开关S回到负极,所以中间的为电流表,上下都是电压表,如图所示：
16．0.5A
【详解】解：物理学当中把每1秒通过导体任意横截面的电荷量表示电流的大小，则有
答：通过该导体的电力流为0.5A。
