专题(一) 图表类试题

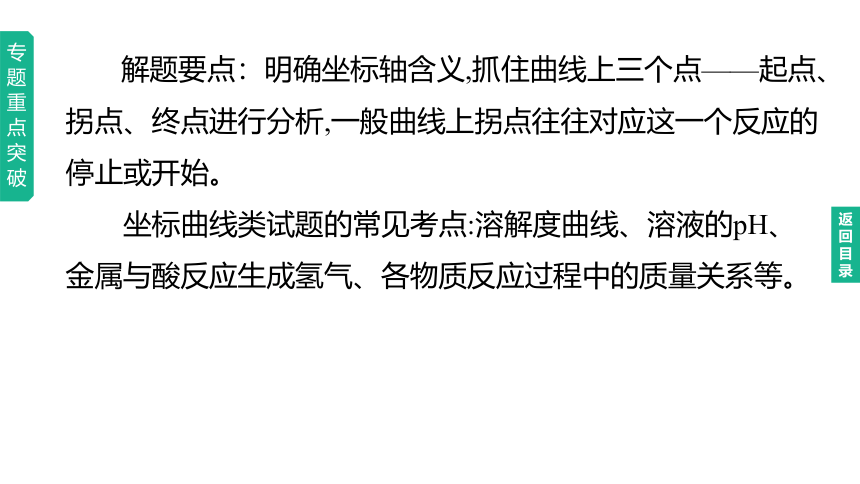

解题要点：明确坐标轴含义,抓住曲线上三个点——起点、拐点、终点进行分析,一般曲线上拐点往往对应这一个反应的停止或开始。
坐标曲线类试题的常见考点:溶解度曲线、溶液的pH、金属与酸反应生成氢气、各物质反应过程中的质量关系等。

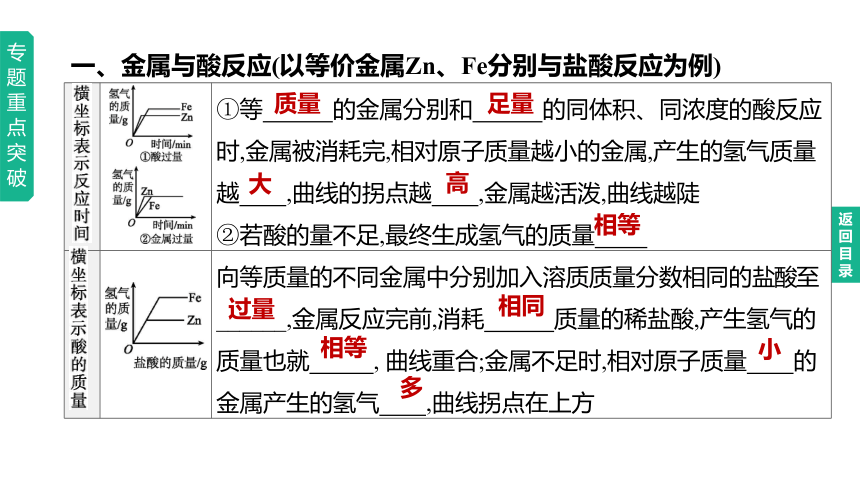

一、金属与酸反应(以等价金属Zn、Fe分别与盐酸反应为例)
①等　　　的金属分别和　　　的同体积、同浓度的酸反应时,金属被消耗完,相对原子质量越小的金属,产生的氢气质量越　　,曲线的拐点越　　,金属越活泼,曲线越陡
②若酸的量不足,最终生成氢气的质量　　
向等质量的不同金属中分别加入溶质质量分数相同的盐酸至______,金属反应完前,消耗　　　质量的稀盐酸,产生氢气的质量也就　 , 曲线重合;金属不足时,相对原子质量　　的金属产生的氢气　　,曲线拐点在上方
　　　　过量
质量
足量　
大
高
相等
相同
相等
小
多

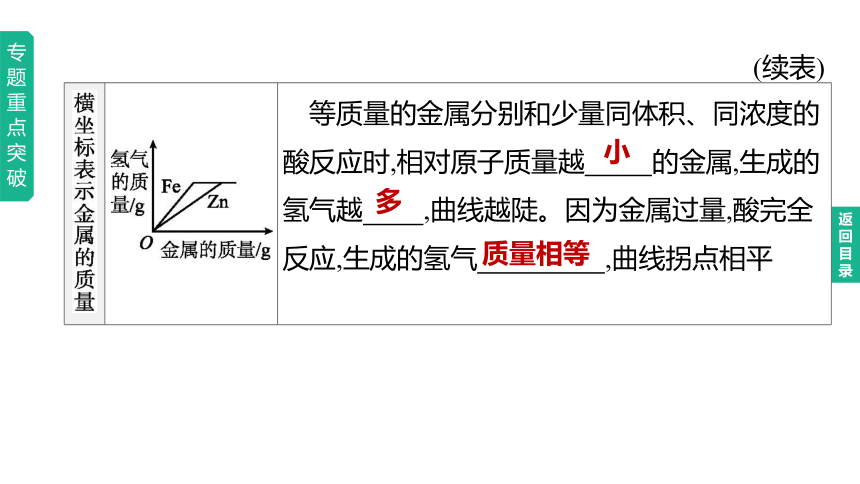

　等质量的金属分别和少量同体积、同浓度的酸反应时,相对原子质量越 的金属,生成的氢气越　　 ,曲线越陡。因为金属过量,酸完全反应,生成的氢气　　　 ,曲线拐点相平
(续表)
小
多
质量相等

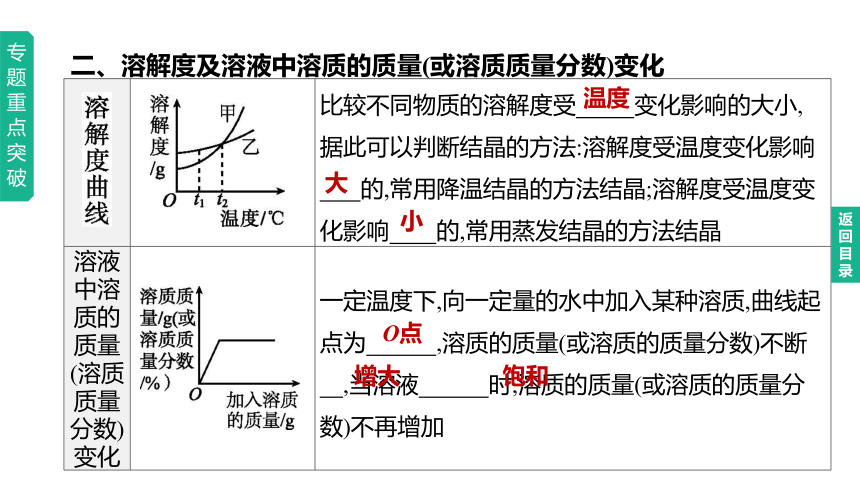

二、溶解度及溶液中溶质的质量(或溶质质量分数)变化
比较不同物质的溶解度受　 　变化影响的大小,据此可以判断结晶的方法:溶解度受温度变化影响　　
的,常用降温结晶的方法结晶;溶解度受温度变化影响　　的,常用蒸发结晶的方法结晶
溶液 中溶 质的 质量(溶质 质量 分数)变化 一定温度下,向一定量的水中加入某种溶质,曲线起点为　　　,溶质的质量(或溶质的质量分数)不断　　　,当溶液　　　时,溶质的质量(或溶质的质量分数)不再增加
温度
大
小
O点
增大
饱和
(续表)

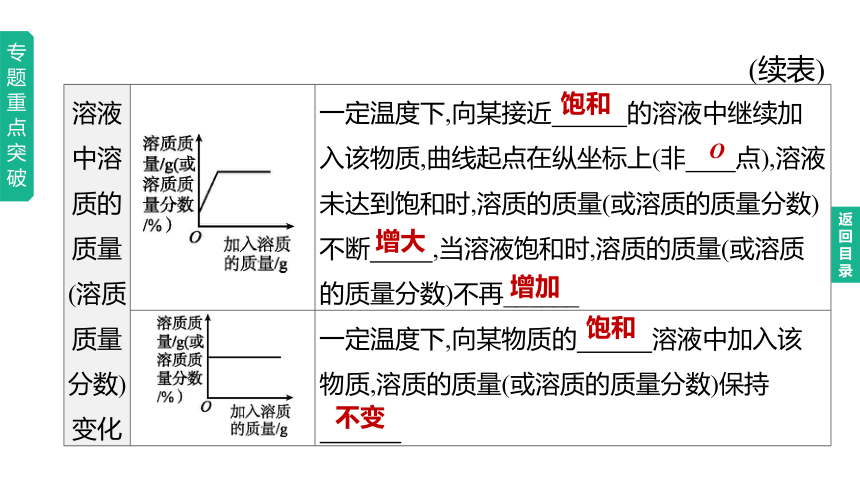

溶液 中溶 质的 质量(溶质 质量 分数)变化 一定温度下,向某接近　　　的溶液中继续加入该物质,曲线起点在纵坐标上(非　　点),溶液未达到饱和时,溶质的质量(或溶质的质量分数)不断　 　,当溶液饱和时,溶质的质量(或溶质的质量分数)不再______　　
一定温度下,向某物质的　　　溶液中加入该物质,溶质的质量(或溶质的质量分数)保持
　　　
饱和
O
增大
增加
饱和
不变

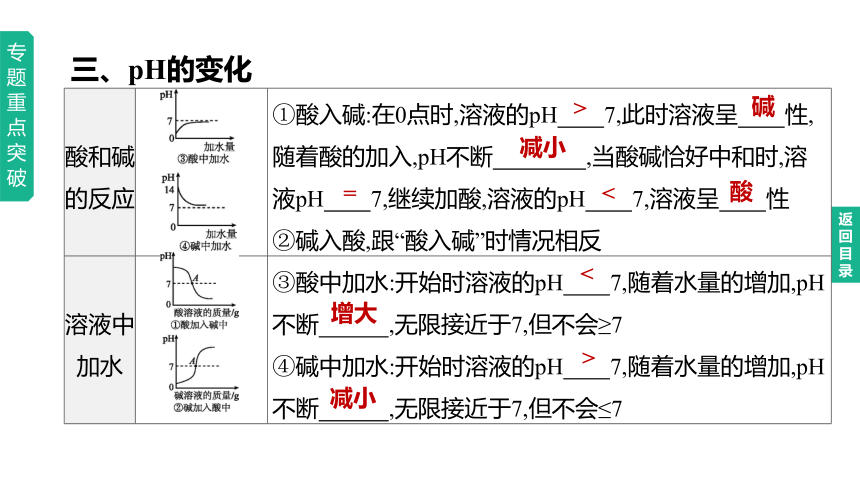

三、pH的变化
酸和碱 的反应 ①酸入碱:在0点时,溶液的pH　　7,此时溶液呈　　性,随着酸的加入,pH不断　　　　,当酸碱恰好中和时,溶液pH　　7,继续加酸,溶液的pH　　7,溶液呈　　性
②碱入酸,跟“酸入碱”时情况相反
溶液中 加水 ③酸中加水:开始时溶液的pH　　7,随着水量的增加,pH不断　　　,无限接近于7,但不会≥7
④碱中加水:开始时溶液的pH　　7,随着水量的增加,pH不断　　　,无限接近于7,但不会≤7
>
碱
减小
=
<
酸
<　
增大
>
减小
四、反应物(或生成物)质量的变化
反 应 物 质 量 的 变 化 　随着反应的进行,反应物质量不断　　　,直至反应停止,如图①;若完全反应,则反应物质量最终为　 ,如图②
减少
0
生 成 物 质 量 的 变 化 　在某种物质中加入另一种物质,若立即反应的,曲线的起点在　　 处,随着另一种物质的加入
(或时间的推移)生成物不断增加,当反应结束时,生成物质量达到最　　后保持不变,如图③;若过一段时间才反应的,曲线起点在　　坐标上,如图④;有催化剂时反应速率加快,曲线陡,但生成物的质量　　　,如图⑤
(续表)
O
大
横
不变
反应物和生成物 总质量 的变化 　化学反应在　 　 的容器中进行,反应物和生成物的总　　　不随时间的变化而改变,如图⑥
(续表)
密闭
质量
例1 [宿迁]下列选项中相关量的变化与图T1-1不相符的是(　　)
选项 x y
A.向一定量饱和食盐水中加水 水的质量 溶质质量
B.向一定量锌粒中加稀硫酸 稀硫酸质量 氢气质量
C.向一定量CuCl2溶液中加NaOH溶液 NaOH溶液质量 沉淀质量
D.向一定量水中加KNO3晶体 KNO3晶体质量 溶质质量分数
图T1-1
A
例2 [宿迁]下列图像不能正确反映其变化过程的是(　　)
A.镁在装有空气的密闭容器内燃烧
B.电解水生成气体的体积
C.浓硫酸长期露置在空气中
D.向露置于空气中部分变质的
氢氧化钠溶液中滴加稀盐酸
图T1-2
C
例3 [2022·宿迁]如图T1-3所示的四个图像能正确反映对应变化关系的是 (　　)
A.向盐酸、硫酸钠的混合溶液中加入氢氧化钡溶液
B.等质量、等质量分数的稀硫酸
分别与足量的铁粉和锌粉反应
C.甲烷和过量的氧气
在密闭容器中充分反应
D.电解一定质量的水
图T1-3
A
例4 [宿迁]下列图像不能正确反映对应变化关系的是(　　)
A.①表示向pH=2的盐酸中不断加入NaOH溶液
B.②表示一定量的Fe加到AgNO3溶液中
C.③表示在20 ℃时,向一定量的水中
不断加入KNO3晶体
D.④表示向等质量的Mg和Zn中
分别加足量相同的盐酸
图T1-4
B
