北师大版物理九年级第二学期期末学情评估试题（含答案）

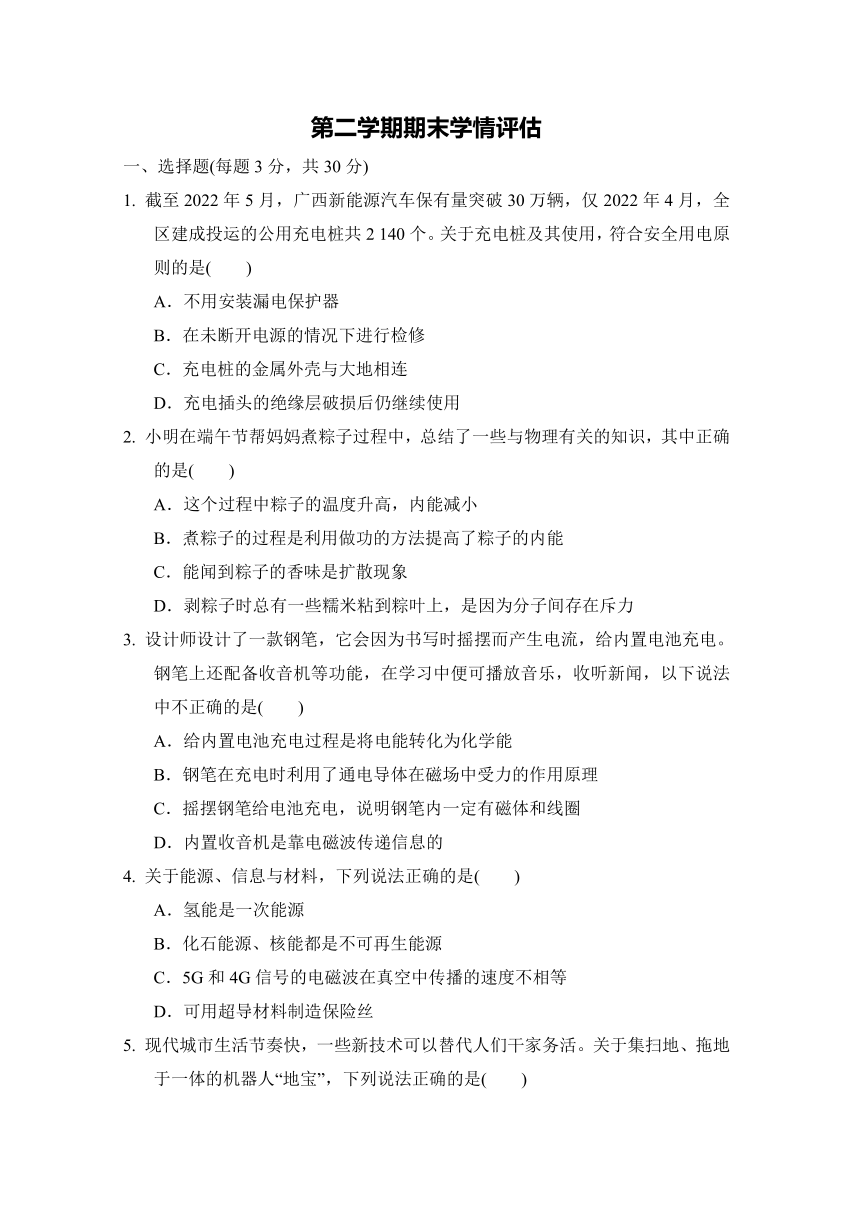

第二学期期末学情评估
一、选择题(每题3分，共30分)
1. 截至2022年5月，广西新能源汽车保有量突破30万辆，仅2022年4月，全区建成投运的公用充电桩共2 140个。关于充电桩及其使用，符合安全用电原则的是(　　)
A．不用安装漏电保护器
B．在未断开电源的情况下进行检修
C．充电桩的金属外壳与大地相连
D．充电插头的绝缘层破损后仍继续使用
2. 小明在端午节帮妈妈煮粽子过程中，总结了一些与物理有关的知识，其中正确的是(　　)
A．这个过程中粽子的温度升高，内能减小
B．煮粽子的过程是利用做功的方法提高了粽子的内能
C．能闻到粽子的香味是扩散现象
D．剥粽子时总有一些糯米粘到粽叶上，是因为分子间存在斥力
3. 设计师设计了一款钢笔，它会因为书写时摇摆而产生电流，给内置电池充电。钢笔上还配备收音机等功能，在学习中便可播放音乐，收听新闻，以下说法中不正确的是(　　)
A．给内置电池充电过程是将电能转化为化学能
B．钢笔在充电时利用了通电导体在磁场中受力的作用原理
C．摇摆钢笔给电池充电，说明钢笔内一定有磁体和线圈
D．内置收音机是靠电磁波传递信息的
4. 关于能源、信息与材料，下列说法正确的是(　　)
A．氢能是一次能源
B．化石能源、核能都是不可再生能源
C．5G和4G信号的电磁波在真空中传播的速度不相等
D．可用超导材料制造保险丝
5. 现代城市生活节奏快，一些新技术可以替代人们干家务活。关于集扫地、拖地于一体的机器人“地宝”，下列说法正确的是(　　)
A．“地宝”通过Wi Fi与手机连接，这是利用超声波对“地宝”进行控制的
B．“地宝”能够运动是利用了电动机的原理
C．“地宝”消耗的电能是一次能源
D．“地宝”在扫地过程中，其无刷电动机工作时将机械能转化为电能
6. 在家庭电路中，要加装有熔丝或断路器。有关熔丝和断路器的安装位置，下列说法正确的是(　　)
A．它们应该加装在干路的火线上
B．它们可以加装在零线上
C．它们可以加装在地线上
D．它们可以只加装在支路的火线上
7. 旱冰鞋的轮子会发光，原理是滑动的时候正在做切割磁感线运动。下列选项中和轮子发光的原理相同的是(　　)
A．通电导线在磁场受到了力的作用　
B．动圈式话筒
C．电磁继电器　　　　　　　　　　
D．奥斯特实验
8. 如图所示的是小松做电学实验时所画电路图的一部分，根据此图中所提供的器材，可以直接研究的问题是(　　)
INCLUDEPICTURE"BF296.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\BF296.tif" \* MERGEFORMATINET
A．测小灯泡正常发光时的电阻
B．测小灯泡的实际电功率
C．测小灯泡消耗的电能
D．测小灯泡产生的热量

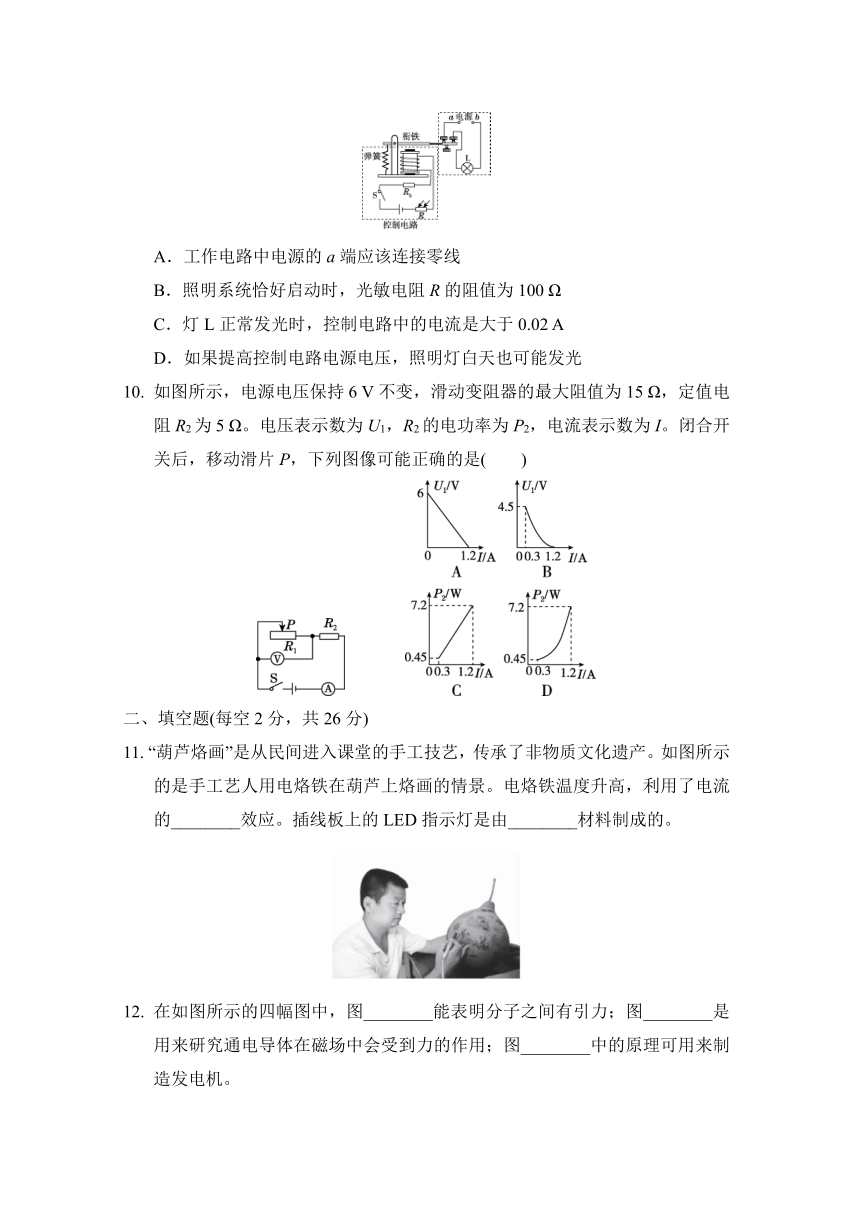

9. 下图为光敏电阻控制的智能照明电路，L为“220 V　22 W”的照明灯，光敏电阻R的阻值随光照强度的增大而减小，控制电路中电源电压为6 V，定值电阻R0为200 Ω，电磁铁的线圈电阻忽略不计，当天色渐暗，通过线圈的电流为0.02 A时，恰好启动工作电路的照明系统。下列说法正确的是(　　)
INCLUDEPICTURE"23J15-5.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\23J15-5.tif" \* MERGEFORMATINET
A．工作电路中电源的a端应该连接零线
B．照明系统恰好启动时，光敏电阻R的阻值为100 Ω
C．灯L正常发光时，控制电路中的电流是大于0.02 A
D．如果提高控制电路电源电压，照明灯白天也可能发光
10. 如图所示，电源电压保持6 V不变，滑动变阻器的最大阻值为15 Ω，定值电阻R2为5 Ω。电压表示数为U1，R2的电功率为P2，电流表示数为I。闭合开关后，移动滑片P，下列图像可能正确的是(　　)
INCLUDEPICTURE"22WB156.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\22WB156.tif" \* MERGEFORMATINET INCLUDEPICTURE"22WB158.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\22WB158.tif" \* MERGEFORMATINET 　
二、填空题(每空2分，共26分)
11. “葫芦烙画”是从民间进入课堂的手工技艺，传承了非物质文化遗产。如图所示的是手工艺人用电烙铁在葫芦上烙画的情景。电烙铁温度升高，利用了电流的________效应。插线板上的LED指示灯是由________材料制成的。

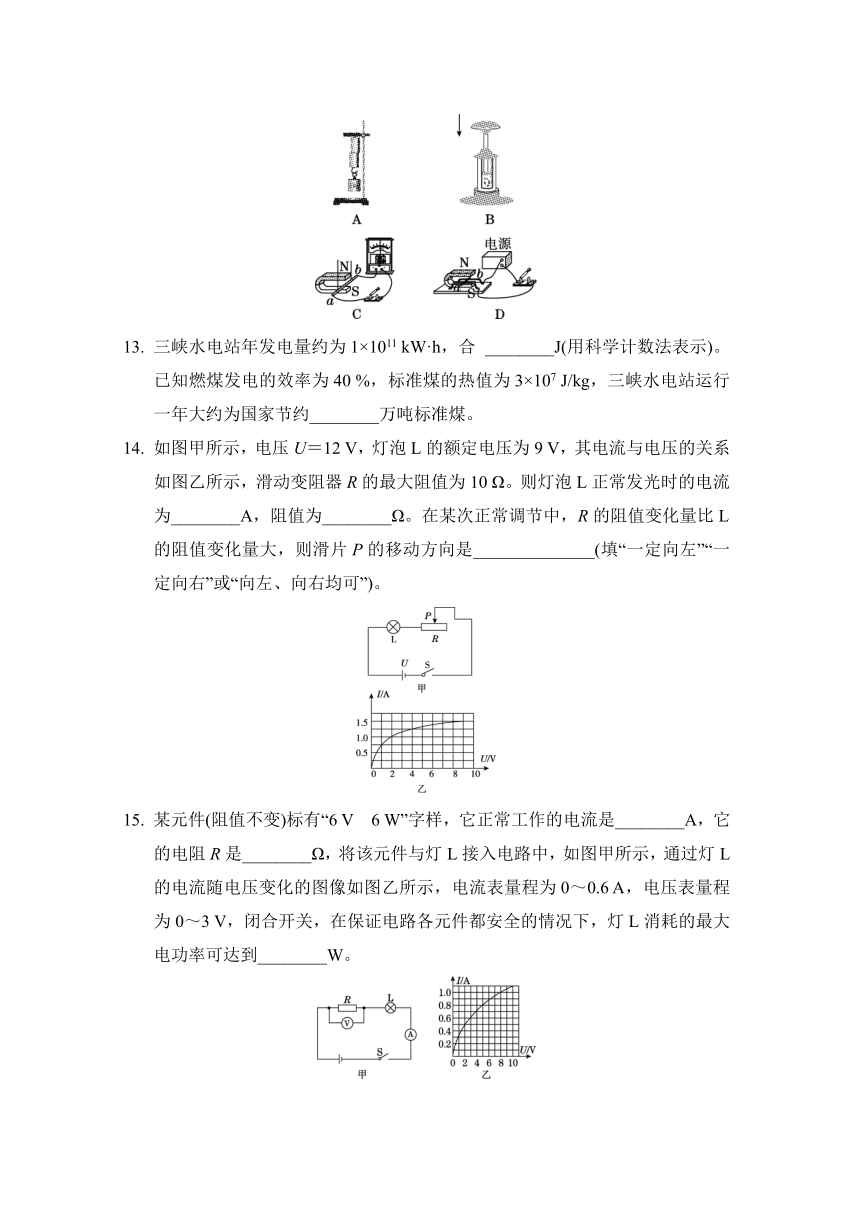

12. 在如图所示的四幅图中，图________能表明分子之间有引力；图________是用来研究通电导体在磁场中会受到力的作用；图________中的原理可用来制造发电机。
INCLUDEPICTURE"J-86.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\J-86.tif" \* MERGEFORMATINET
13. 三峡水电站年发电量约为1×1011 kW·h，合 ________J(用科学计数法表示)。已知燃煤发电的效率为40 %，标准煤的热值为3×107 J/kg，三峡水电站运行一年大约为国家节约________万吨标准煤。
14. 如图甲所示，电压U＝12 V，灯泡L的额定电压为9 V，其电流与电压的关系如图乙所示，滑动变阻器R的最大阻值为10 Ω。则灯泡L正常发光时的电流为________A，阻值为________Ω。在某次正常调节中，R的阻值变化量比L的阻值变化量大，则滑片P的移动方向是______________(填“一定向左”“一定向右”或“向左、向右均可”)。
INCLUDEPICTURE"23J15-7.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\23J15-7.tif" \* MERGEFORMATINET
15. 某元件(阻值不变)标有“6 V　6 W”字样，它正常工作的电流是________A，它的电阻R是________Ω，将该元件与灯L接入电路中，如图甲所示，通过灯L的电流随电压变化的图像如图乙所示，电流表量程为0～0.6 A，电压表量程为0～3 V，闭合开关，在保证电路各元件都安全的情况下，灯L消耗的最大电功率可达到________W。
INCLUDEPICTURE"w506.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\w506.tif" \* MERGEFORMATINET
三、作图题(共4分)
16. 如图所示的为一种电磁仪表的部分装置，闭合开关后，磁铁N极向上转动(如箭头所示)。请在括号中标出电池的“＋”“－”极。
INCLUDEPICTURE"23J15-8.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\23J15-8.tif" \* MERGEFORMATINET
四、实验探究题(第17题12分，第18题10分，共22分)
17. 小红同学参加课外实践活动，发现灵敏电流计内部结构与电动机、发电机内部结构类似，出于好奇她利用如图所示的装置进行了下面的实验。
INCLUDEPICTURE"22WB160.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\22WB160.tif" \* MERGEFORMATINET
(1)用手拨动右侧灵敏电流计的指针时，表内线圈在磁场中做____________运动，产生了感应电流，这种现象称为____________________。同时，左侧灵敏电流计内的线圈会有感应电流流过，通电线圈在________中受到力的作用，带动指针偏转起来。
(2)此时的右侧灵敏电流计相当于________。
18. 某实验小组用伏安法测量待测电阻Rx的阻值，设计的实验电路如图甲所示。
INCLUDEPICTURE"23J15-9.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\23J15-9.tif" \* MERGEFORMATINET
(1)根据图甲用笔画线代替导线将图乙的实物图补充完整；
(2)某次测量时，电压表的示数为1.5 V，电流表的示数为0.3 A，则待测电阻的阻值为________Ω；实验时应多测几组数据，求电阻的平均值，目的是________________________。
(3)若撤去电压表和滑动变阻器，新增一个阻值为R0的定值电阻，利用如图丙所示的实验电路，也可以测量待测电阻Rx的阻值。
INCLUDEPICTURE"23J15-9+1.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\23J15-9+1.tif" \* MERGEFORMATINET
实验步骤如下：
①首先，闭合开关S1、S2，记录电流表的示数I1；
②接着，断开开关________，记录电流表的示数I2；则待测电阻的阻值Rx＝____________(用R0、I1、I2表示)。
五、解答题(共18分)
19. 七年级男同学小刚对体质健康测试中的坐位体前屈项目非常感兴趣。他利用家中器材自制了一个坐位体前屈项目测试仪，原理图如图所示，电源的电压6 V，R1的电阻为30 Ω。其中电阻丝R2粗细均匀，总长度为30 cm，闭合开关，推挡板P在B端时，坐位体前屈成绩为0，电流表的示数为0.05 A。推挡板P在A端时，坐位体前屈成绩为30 cm。
(1)求电阻R2的阻值。
(2)求推动挡板P到A端时电压表示数。(3)国家体质标准中七年级男生坐位体前屈成绩大于14.8 cm为优秀。小刚进行测试时电压表示数为3 V，请计算判断小刚同学成绩是否达到优秀？
INCLUDEPICTURE"22WB164.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\22WB164.tif" \* MERGEFORMATINET
答案
一、1. C　2. C
3. B
4. B
5. B
6. A　7. B
8. B　9. B
10. D　点拨：闭合开关后滑动变阻器R1、定值电阻R2串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；当滑动变阻器接入电路的电阻为0时，此时电路中的电流最大；当滑动变阻器全部接入电路中时，电路中的电流最小，据此求出最大电流和最小电流；根据U＝IR求出滑动变阻器两端的最大电压；根据电路的最大电流和最小电流求出R2的最大和最小电功率，根据P＝I2R分析图像的特点。
二、11. 热；半导体　 12. A；D；C
13. 3.6×1017；3 000 14. 1.5；6；向左、向右均可　
15. 1；6；1
三、16. 解：如图所示。
INCLUDEPICTURE"DAJ+4.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\DAJ+4.tif" \* MERGEFORMATINET
四、17. (1)切割磁感线；电磁感应现象；磁场　
(2)电源
18. 解：(1)如图所示。 (2)5；求平均值减小误差 (3)②S2　 ③
INCLUDEPICTURE"DAJ+5.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\DAJ+5.tif" \* MERGEFORMATINET
五、19. 解：闭合开关，R1和R2串联，电压表测量与R2并联部分两端的电压，电流表测量电路电流，电压表相当于断路，挡板移动过程中，电路中电流不变。
(1)电流表的示数为0.05 A，
根据欧姆定律可知R1两端的电压
U1＝IR1＝0.05 A×30 Ω＝1.5 V，
R2两端的电压U2＝U－U1＝6 V－1.5 V＝4.5 V，
电阻R2的阻值R2＝＝＝90 Ω。
(2)推动挡板P到A端时，电压表并联在R2两端，
测量R2的电压，示数为4.5 V。
(3)小刚进行测试时电压表示数为3 V，此时电压表所并联的电阻丝的阻值R2′＝＝＝60 Ω，
已知推挡板P在B端时，坐位体前屈成绩为0，推挡板P在A端时，坐位体前屈成绩为30 cm，故小刚同学的成绩为×30 cm＝20 cm＞14.8 cm，故成绩达到优秀。
