北师大版物理九年级第十四章学情评估试题（含答案）

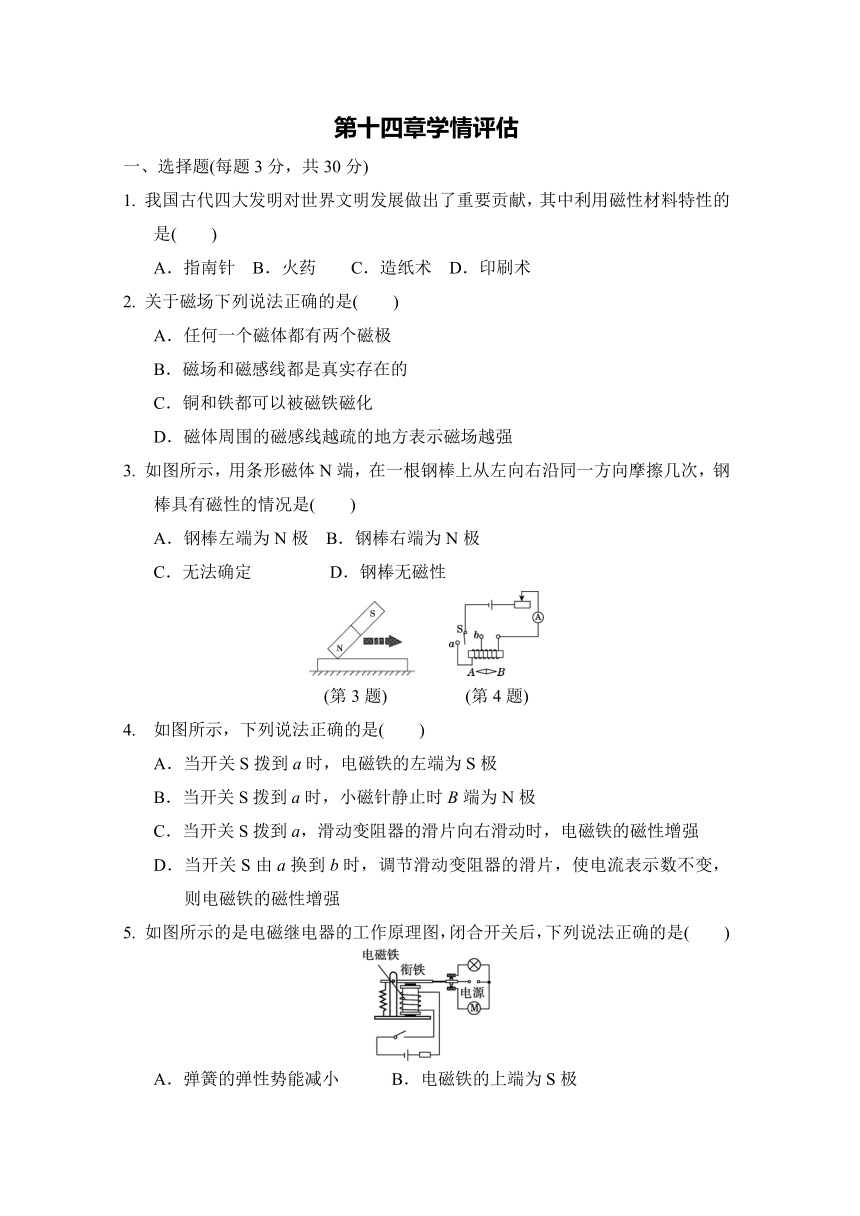

第十四章学情评估
一、选择题(每题3分，共30分)
1. 我国古代四大发明对世界文明发展做出了重要贡献，其中利用磁性材料特性的是(　　)
A．指南针 B．火药 C．造纸术 D．印刷术
2. 关于磁场下列说法正确的是(　　)
A．任何一个磁体都有两个磁极
B．磁场和磁感线都是真实存在的
C．铜和铁都可以被磁铁磁化
D．磁体周围的磁感线越疏的地方表示磁场越强
3. 如图所示，用条形磁体N端，在一根钢棒上从左向右沿同一方向摩擦几次，钢棒具有磁性的情况是(　　)
A．钢棒左端为N极 B．钢棒右端为N极
C．无法确定 D．钢棒无磁性
INCLUDEPICTURE"23J14-4.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\23J14-4.tif" \* MERGEFORMATINET INCLUDEPICTURE"22WB134.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\22WB134.tif" \* MERGEFORMATINET
(第3题) 　　 (第4题)
4. 如图所示，下列说法正确的是(　　)
A．当开关S拨到a时，电磁铁的左端为S极
B．当开关S拨到a时，小磁针静止时B端为N极
C．当开关S拨到a，滑动变阻器的滑片向右滑动时，电磁铁的磁性增强
D．当开关S由a换到b时，调节滑动变阻器的滑片，使电流表示数不变，则电磁铁的磁性增强
5. 如图所示的是电磁继电器的工作原理图，闭合开关后，下列说法正确的是(　　)
INCLUDEPICTURE"23J14-6.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\23J14-6.tif" \* MERGEFORMATINET
A．弹簧的弹性势能减小 B．电磁铁的上端为S极
C．电动机工作，灯不发光 D．电磁铁的工作原理是电磁感应

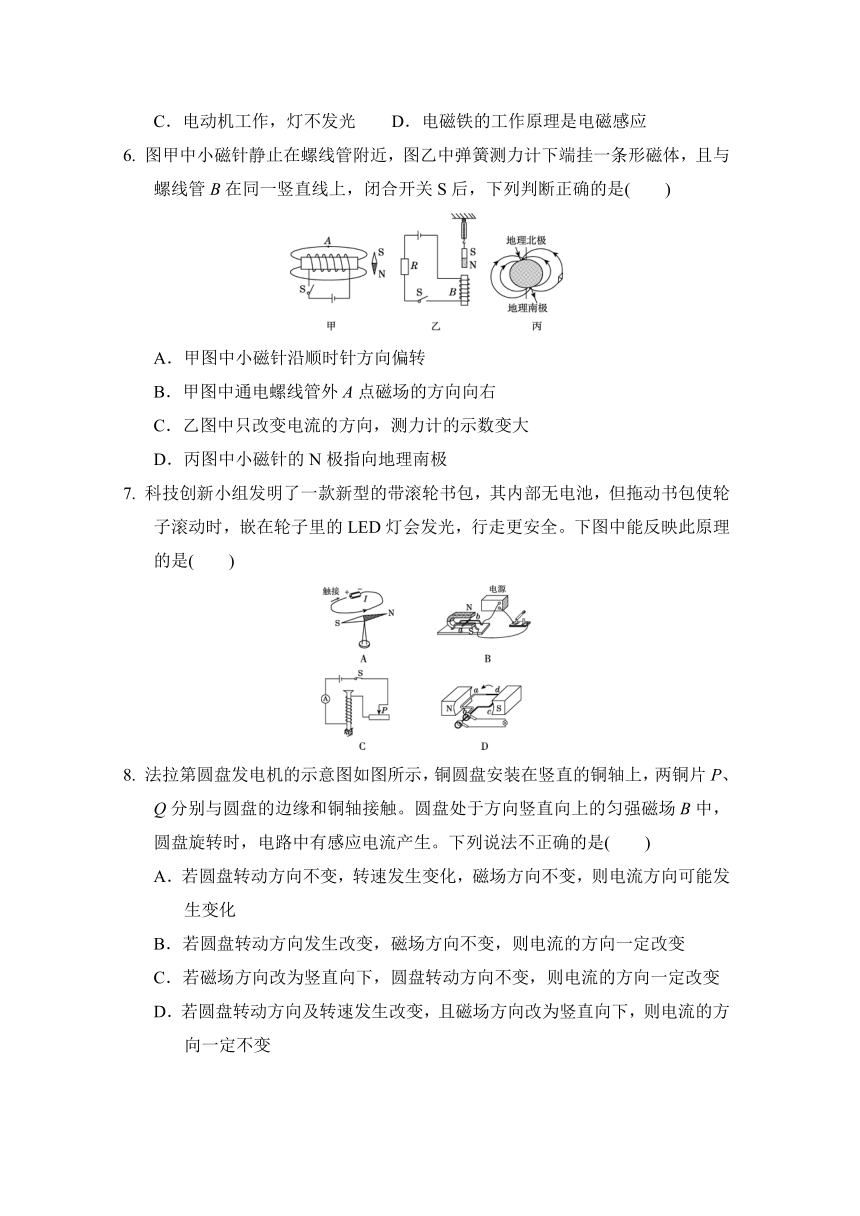

6. 图甲中小磁针静止在螺线管附近，图乙中弹簧测力计下端挂一条形磁体，且与螺线管B在同一竖直线上，闭合开关S后，下列判断正确的是(　　)
INCLUDEPICTURE"23J14-5.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\23J14-5.tif" \* MERGEFORMATINET
A．甲图中小磁针沿顺时针方向偏转
B．甲图中通电螺线管外A点磁场的方向向右
C．乙图中只改变电流的方向，测力计的示数变大
D．丙图中小磁针的N极指向地理南极
7. 科技创新小组发明了一款新型的带滚轮书包，其内部无电池，但拖动书包使轮子滚动时，嵌在轮子里的LED灯会发光，行走更安全。下图中能反映此原理的是(　　)
INCLUDEPICTURE"22WB141.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\22WB141.tif" \* MERGEFORMATINET
8. 法拉第圆盘发电机的示意图如图所示，铜圆盘安装在竖直的铜轴上，两铜片P、Q分别与圆盘的边缘和铜轴接触。圆盘处于方向竖直向上的匀强磁场B中，圆盘旋转时，电路中有感应电流产生。下列说法不正确的是(　　)
A．若圆盘转动方向不变，转速发生变化，磁场方向不变，则电流方向可能发生变化
B．若圆盘转动方向发生改变，磁场方向不变，则电流的方向一定改变
C．若磁场方向改为竖直向下，圆盘转动方向不变，则电流的方向一定改变
D．若圆盘转动方向及转速发生改变，且磁场方向改为竖直向下，则电流的方向一定不变
INCLUDEPICTURE"22WB138.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\22WB138.tif" \* MERGEFORMATINET INCLUDEPICTURE"23j14-7.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\23j14-7.tif" \* MERGEFORMATINET
(第8题) 　 (第9题)

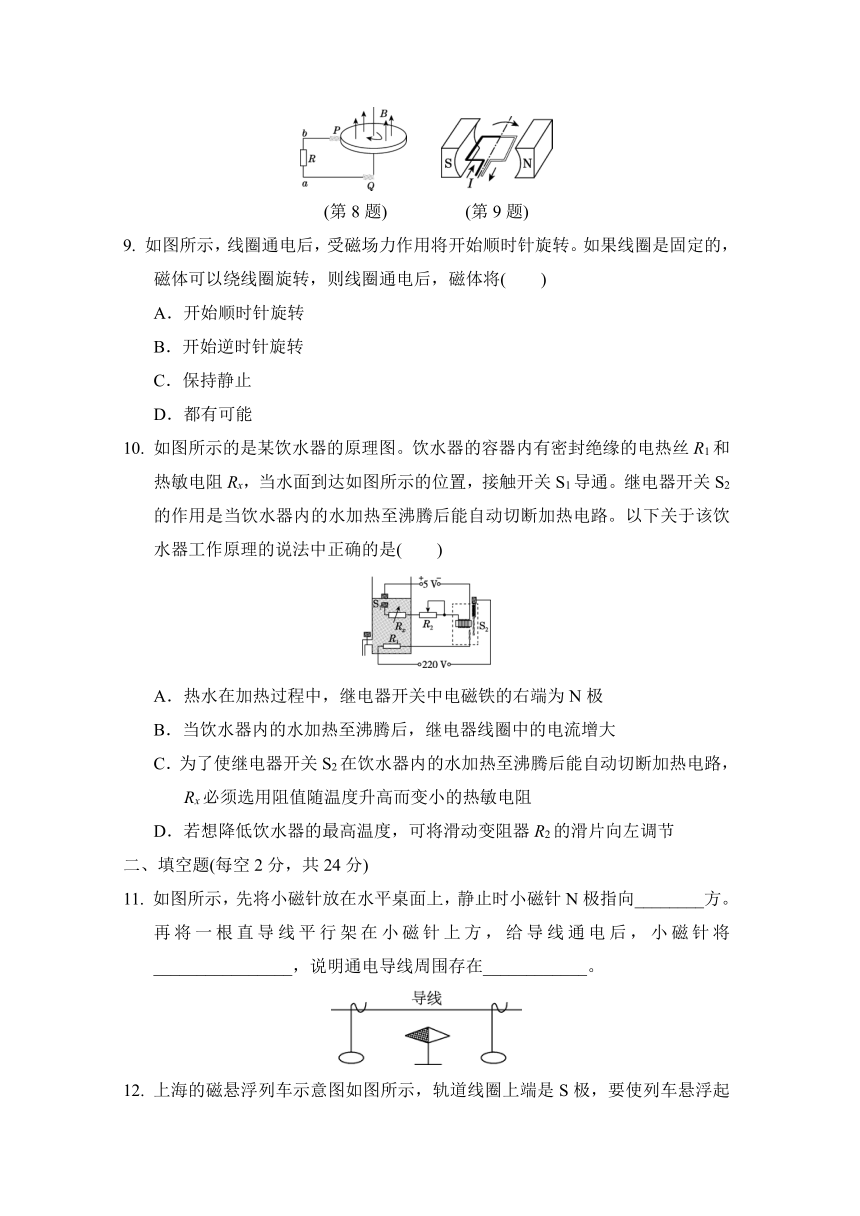

9. 如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。如果线圈是固定的，磁体可以绕线圈旋转，则线圈通电后，磁体将(　　)
A．开始顺时针旋转
B．开始逆时针旋转
C．保持静止
D．都有可能
10. 如图所示的是某饮水器的原理图。饮水器的容器内有密封绝缘的电热丝R1和热敏电阻Rx，当水面到达如图所示的位置，接触开关S1导通。继电器开关S2的作用是当饮水器内的水加热至沸腾后能自动切断加热电路。以下关于该饮水器工作原理的说法中正确的是(　　)
INCLUDEPICTURE"22WB140.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\22WB140.tif" \* MERGEFORMATINET
A．热水在加热过程中，继电器开关中电磁铁的右端为N极
B．当饮水器内的水加热至沸腾后，继电器线圈中的电流增大
C．为了使继电器开关S2在饮水器内的水加热至沸腾后能自动切断加热电路，Rx必须选用阻值随温度升高而变小的热敏电阻
D．若想降低饮水器的最高温度，可将滑动变阻器R2的滑片向左调节
二、填空题(每空2分，共24分)
11. 如图所示，先将小磁针放在水平桌面上，静止时小磁针N极指向________方。再将一根直导线平行架在小磁针上方，给导线通电后，小磁针将________________，说明通电导线周围存在____________。
INCLUDEPICTURE"23j14-8.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\23j14-8.tif" \* MERGEFORMATINET
12. 上海的磁悬浮列车示意图如图所示，轨道线圈上端是S极，要使列车悬浮起来，车身线圈上端是________极，列车是靠电磁铁________(填“同名”或“异名”)磁极相互________而悬浮起来。
INCLUDEPICTURE"23j14-9.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\23j14-9.tif" \* MERGEFORMATINET
13. 电动机在现代生产、生活中有广泛的应用。
(1)如图所示的是电动机原理图，将通电线圈abcd置于磁场中，线圈的ab、cd边受到______________________，使线圈转动起来。
(2)某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中____________来实现倒车。
INCLUDEPICTURE"22WB145.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\22WB145.tif" \* MERGEFORMATINET INCLUDEPICTURE"23J14-11.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\23J14-11.tif" \* MERGEFORMATINET
(第13题) 　 (第14题)
14. 有一铜质正方形金属框(边长为L)在光滑水平面上以一定速度向右滑动，其右侧有一宽为L的磁感线方向垂直于纸面的均匀磁场区域(如图所示)，从金属框刚进入直到完全离开磁场区域的过程中(不计空气阻力)，其速度大小的变化情况是________，你作出判断的依据是________________ (请从能量变化角度说明)。
15. 如图所示的是为科研人员研制的“发电鞋”，鞋内部安装了磁铁和线圈，人在行走时发的电存储于蓄电池中，可用于手机充电。发电鞋发电时是利用____________原理工作的；穿该发电鞋以某速度行走，其平均发电功率约为0.4 W，若以这样的速度行走10 min，可产生电能________J。
INCLUDEPICTURE"23J14-12.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\23J14-12.tif" \* MERGEFORMATINET
(第15题) 　 (第16题)
三、作图题(共4分)
16. 请根据小磁针静止时的情况，在图中给通电螺线管绕线，并给磁感线画上方向。
四、实验探究题(第17题12分，第18题12分，第19题18分，共42分)
17. INCLUDEPICTURE"创新题.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\创新题.tif" \* MERGEFORMATINET 小敏在探究通电螺线管的磁场分布实验中，分别做了如下实验：
INCLUDEPICTURE"23J14-13.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\23J14-13.tif" \* MERGEFORMATINET
(1)如图甲所示：
①在固定的螺线管的水平硬纸板上均匀地撒满铁屑，通电后轻敲纸板，观察铁屑的排列情况，依照铁屑在磁场中排列的情况和小磁针N极的指向画出一些带箭头曲线来形象、直观地描述磁场，物理学中把这样的曲线叫作________；
②在通电螺线管的两端各放一个小磁针，据小磁针静止的指向，可以判定图中通电螺线管的________(填“左”或“右”)端是它的N极；
③如果想探究通电螺线管的极性与电流方向的关系，接下来的操作是______________，并观察小磁针的指向。
(2)如图乙所示：
①把小磁针放在螺线管四周不同位置，通电后发现小磁针的指向如图乙所示，说明通电螺线管的周围的磁场跟______________磁体的磁场相似；
②对调电源的正负极重复上述实验，小磁针的指向与之前相反，说明通电螺线管的极性与________有关；经研究，可以用________ 定则来判定。
18. 如图所示，将一根导体棒ab的两端用细导线与灵敏电流计组成一个闭合电路，并用绝缘细线悬挂起来放在蹄形磁体的磁场中。
INCLUDEPICTURE"22WB149.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\22WB149.tif" \* MERGEFORMATINET
(1)让导体棒ab沿竖直方向上下运动时，电路中________感应电流产生；若保持导体棒ab不动，将蹄形磁体左右运动时，电路中________感应电流产生。(均填“有”或“没有”)
(2)让导体棒ab水平向左运动时，灵敏电流计指针向右偏转；导体棒ab水平向右运动时，指针向左偏转，说明感应电流的方向与____________________有关。
(3)让导体棒ab水平向右缓慢运动时，灵敏电流计的指针向左偏转的角度较小；导体棒ab水平向右快速运动时，灵敏电流计的指针向左偏转的角度较大，说明感应电流的大小与______________有关。除了以上结论，你猜想：感应电流的大小与____________有关。
(4)下列设备中，应用电磁感应原理制成的是________。
A．电风扇　 B．动圈式话筒　
C．电饭锅　 D．电磁起重机
19. 小明利用实验室的电磁继电器、热敏电阻R1、滑动变阻器R2等元件设计了一个恒温箱控制电路，如图甲所示。图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线。
INCLUDEPICTURE"J-79.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\J-79.tif" \* MERGEFORMATINET
(1)电磁继电器中电磁铁上端是________(填“N”或“S”)极。
(2)当温度较低时，电磁铁的磁性较____，触点开关______(填“接通”或“断开”)。
(3)电磁继电器的电源两端电压U＝6 V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30 mA时，电磁继电器的衔铁被吸合。若滑动变阻器R2的电阻值设定为150 Ω，恒温箱温度可达到________℃。当滑动变阻器R2的电阻变大时，恒温箱设定的温度将变________(填“高”或“低”)。
(4)如果要使恒温箱内预设的温度可调节范围是90～150 ℃，可供选择的滑动变阻器R2的电阻值有如下的几种，你选择________。
A．0～100 Ω B．0～200 Ω C．0～1 000 Ω D．0～1 500 Ω
答案
一、1. A　2. A　3. A　4. B　5. C　6. C　7. D　8. A　9. B
10. A
二、11. 北；发生偏转；磁场　
12. S；异名；吸引　
13. (1)力的作用　
(2)电流的方向
14. 一直减小；金属框进入和滑出磁场的过程中，机械能转化为电能
15. 电磁感应；240　
三、16. 解：如图所示。
INCLUDEPICTURE"DAJ+3.tif" INCLUDEPICTURE "D:\\邵雪花\\23秋\\物理\\BS-全国\\word\\DAJ+3.tif" \* MERGEFORMATINET
四、17. (1)①磁感线　②右　③改变电流方向
(2)①条形　②电流方向；右手螺旋
18. (1)没有；有　
(2)导体运动方向
(3)导体运动速度；磁场的强弱　
(4)B
19. (1)S　
(2)弱；接通　
(3)90；高　
(4)B
