第三章物态变化专题训练：物态变化 的图象问题(共16张PPT)2022-2023学年人教版八年级物理上册

(共16张PPT)

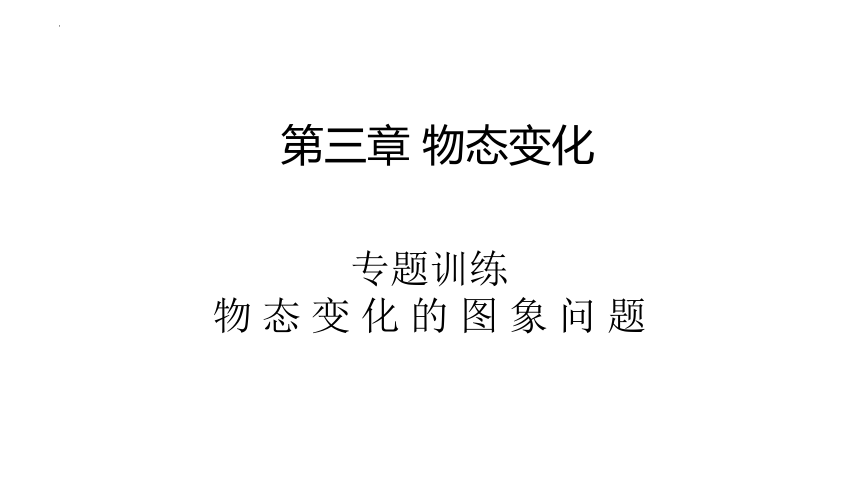

第三章 物态变化
第三章
专题训练
物 态 变 化 的 图 象 问 题
类 型 一
类 型 二
类 型 三
类 型 四
类 型 一
类型一 熔化图象

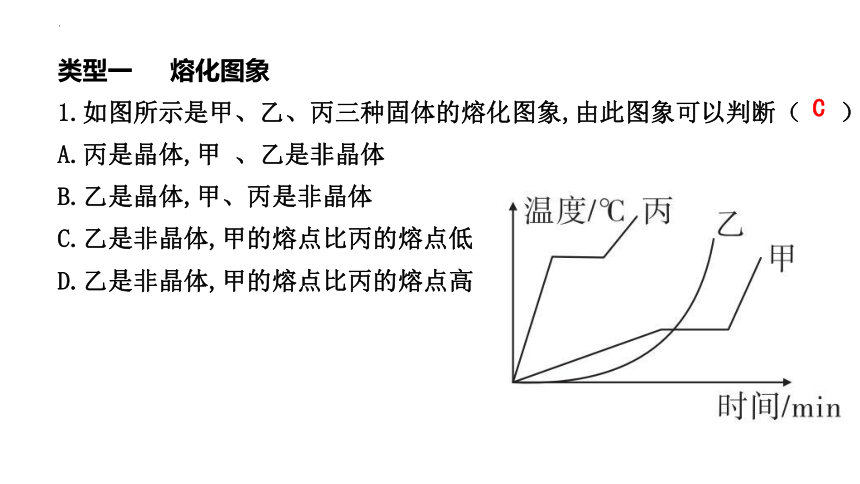

1.如图所示是甲、乙、丙三种固体的熔化图象,由此图象可以判断（ ）
A.丙是晶体,甲 、乙是非晶体
B.乙是晶体,甲、丙是非晶体
C.乙是非晶体,甲的熔点比丙的熔点低
D.乙是非晶体,甲的熔点比丙的熔点高
C

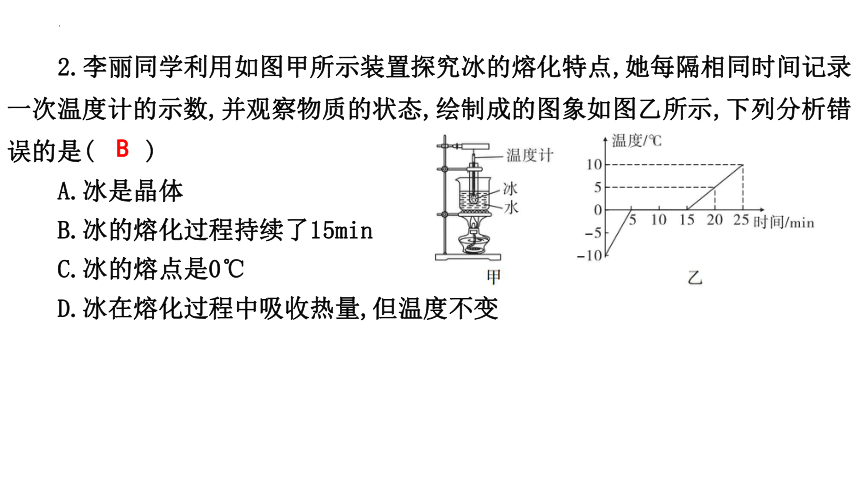

2.李丽同学利用如图甲所示装置探究冰的熔化特点,她每隔相同时间记录一次温度计的示数,并观察物质的状态,绘制成的图象如图乙所示,下列分析错误的是( )
A.冰是晶体
B.冰的熔化过程持续了15min
C.冰的熔点是0℃
D.冰在熔化过程中吸收热量,但温度不变
B

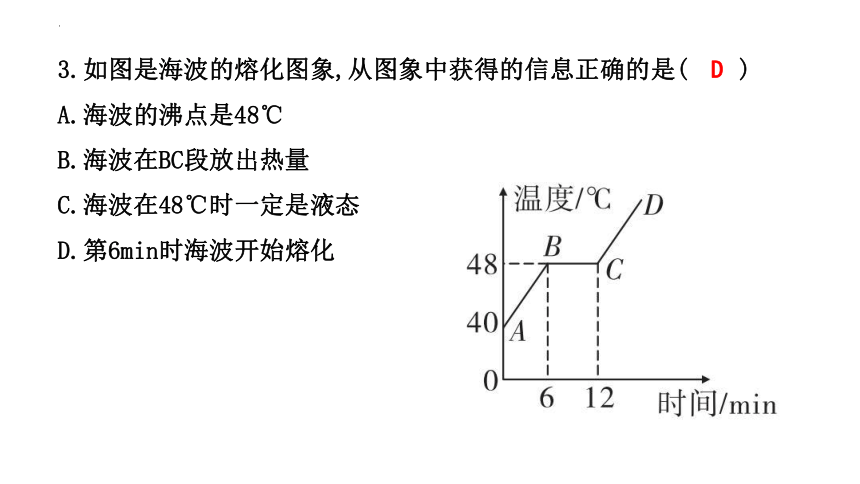

3.如图是海波的熔化图象,从图象中获得的信息正确的是( )
A.海波的沸点是48℃
B.海波在BC段放出热量
C.海波在48℃时一定是液态
D.第6min时海波开始熔化
D
类 型 二
类型二 凝固图象
4.某物质在冷却过程中温度的变化曲线如图所示。据图可知,这种物质( )
A.是非晶体
B.在1时刻是固态
C.在2时刻是液态
D.在2时刻正放热
D
5.如图是某物质凝固时温度随时间变化的图象,由图象可知该物质( )
A.固态时是非晶体
B.在AB段处于固态
C.凝固过程持续了15min
D.在BC段放热,温度不变
D
类 型 三
类型三 沸腾图象
6.如图是酒精沸腾时温度随时间变化的图象,下列说法正确的是（ ）
A.酒精的沸腾属于液化现象
B.酒精在沸腾过程中温度不变
C.酒精沸腾过程中要放热
D.酒精在任何情况下的沸点都是78℃
B
7.给一定质量的水加热,其温度随时间变化的图象如图中的图线所示。若 其他条件不变,仅将水的质量增加,则温度随时间变化的图线应该是 ( )
A. A B.b C.c D.d
C
类 型 四
类型四 综合图象
8.同学们体育课上用的“铅球”实际上是一个铁球,它是将铁水直接倒入 “模子”浇铸而成。在下列各图中,能正确描述“铅球”在铸造过程中温度变化的是（ ）
D
9.将某种固态物质放入加热装置中,对其加热至沸腾,温度随时间变化的图象如图所示,以下关于该物质的说法正确的是( )
A.该物质是晶体
B.在ab段为液态
C.在cd段不需要吸收热量
D.沸点为50℃
A
