(共14张PPT)
==新课标物理选修2==：
第1章：《安培力与洛伦兹力》
§1.2磁场对运动电荷的作用力
洛伦兹(1853～1928)
荷兰人Lorentz.H.A
电子（阴极）射线管
问题：请指出下图中垂直于磁场方向的通电导线所受安培力的方向、及导线中自由电荷的定向移动方向？
设想：
磁场对运动电荷是否有力的作用？
可能导线受到的安培力是导线
中所有定向运动的电荷所受磁场
力的合力？
FA
v
洛伦兹（荷兰物理学家，他在物理学上最重要的贡献是他的电子论。 1895 年他提出了著名的洛伦兹力公式。
实验结论：
磁场对运动电荷有力的作用
爱因斯坦曾称他为“我们时代最伟大和最崇高的人”

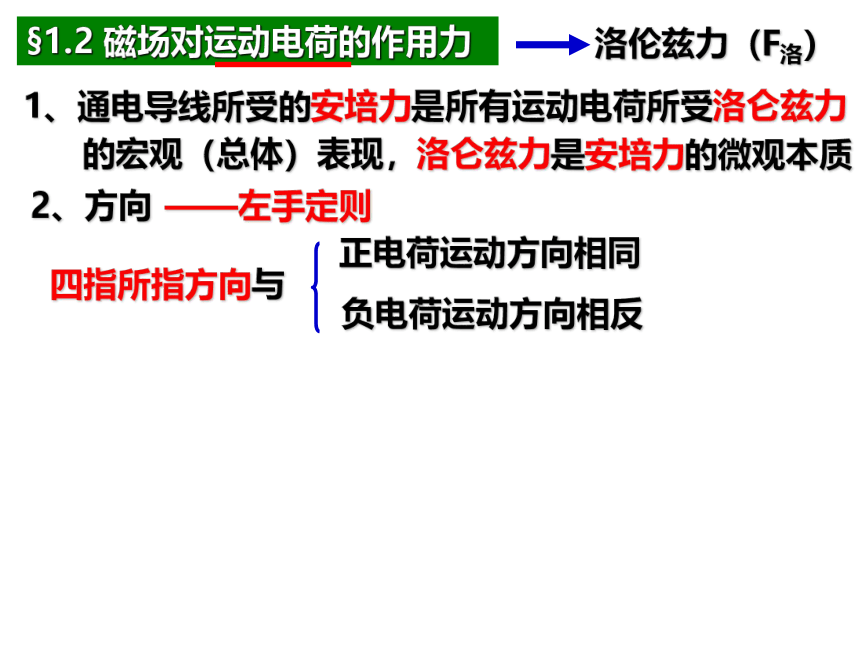

§1.2 磁场对运动电荷的作用力
2、方向
——左手定则
洛伦兹力（F洛）
1、通电导线所受的安培力是所有运动电荷所受洛仑兹力
的宏观（总体）表现，洛仑兹力是安培力的微观本质
四指所指方向与
正电荷运动方向相同
负电荷运动方向相反
FL
例1、试确定下图中运动电荷受到的洛仑兹力的方向：
FL
FL
FL
FL
v∥B时，FL＝0
FL垂直纸面向外
粒子垂直于纸面向外
（F洛⊥B，F洛⊥v ）

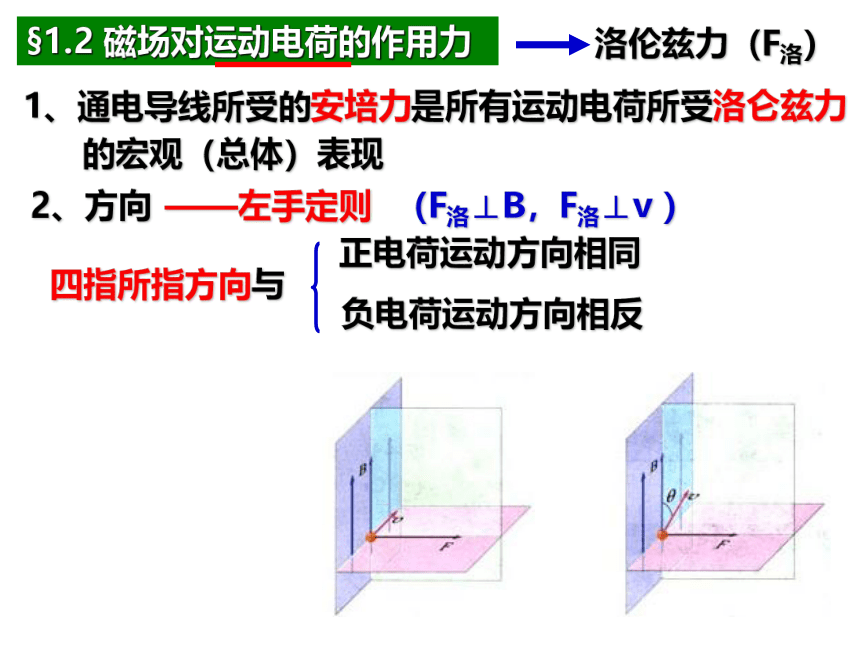

§1.2 磁场对运动电荷的作用力
2、方向
——左手定则
洛伦兹力（F洛）
1、通电导线所受的安培力是所有运动电荷所受洛仑兹力
的宏观（总体）表现
四指所指方向与
正电荷运动方向相同
负电荷运动方向相反
设在一匀强磁场B中，垂直于磁场方向放入一段长度为L导体，
其横截面积为S，单位体积内含有的自由电荷数为n, 每个自由
电荷的电荷量为 q，并均以速度v作定向运动，
这一段通电导体所受的安培力为：
这段导体上的自由电荷数目为：
每个电荷所受洛伦兹力：
寻找洛仑兹力的表达式：
v
FA
导体中电流：
FL
条件：
v⊥B
L
3、大小：
若
v⊥B，FL＝qvB
（q、v、B均为瞬时值）
v＝0，
FL＝0
（说明磁场对静止电荷无作用）
v∥B，
FL＝0
v方向与B方向有一夹角θ，
FL＝qvBsin θ
（F洛⊥B，F洛⊥v ）
§1.2 磁场对运动电荷的作用力
2、方向:
——左手定则
洛伦兹力（F洛）
1、通电导线所受的安培力是所有运动电荷所受洛仑兹力
的宏观（总体）表现
四指所指方向与
正电荷运动方向相同
负电荷运动方向相反
例2、一重力不计的带正电粒子，垂直于磁场方向飞入一匀强磁场，则下列说法正确的是（ ）
A、粒子的运动方向一定会改变
B、粒子的运动速率一定会改变
C、粒子的动能一定不会改变
D、粒子飞入非匀强磁场，其动能将会改变
A C
4、F洛的特点:
① F洛对运动电荷不做功，不会改变运动的动能（速率）
② F洛的大小和方向都与速度有关
5、应用：
电荷运动方向发生偏转
地磁场阻挡宇宙射线（高能带电粒子）危害地球
与电场对电荷的作用结合
电视显像管
回旋加速器
电子显微镜
例2、 来自宇宙的质子流，以与地球表面垂直方向射向赤道上空
的某一点，则这些粒子进入地球周围的空间时将（ ）
A、竖直向下直线射向地面 B、相对于预定地点向东偏转
C、相对于预定地点向西偏转 D、相对于预定地点向北偏转
例3、下列说法正确的是 （ ）
A、运动电荷在磁感应强度不为零的地方，一定受
到洛伦兹力的作用
B、运动电荷在某处不受洛伦兹力作用，则该处的
磁感应强度一定为零
C、洛伦兹力不能改变带电粒子的动能
D、洛伦兹力对带电粒子不做功
A、使B的数值增大
B、使磁场以速率 向上移动
C、使磁场以速率 向右移动
D、使磁场以速率 向左移动
例4 、如图所示，一个带正电q的小带电体处于垂直纸面向里的匀强磁场中，磁感应强度为B，若小带电体的质量为m，为了使它对水平绝缘面正好无压力，应该（ ）
例5、单摆摆长L，摆球质量为m，带有电荷＋q，在垂直于纸面向里的磁感应强度为B的匀强磁场中摆动，当其向左、向右通过最低点时，线上拉力大小是否相等？
