多用电表的原理

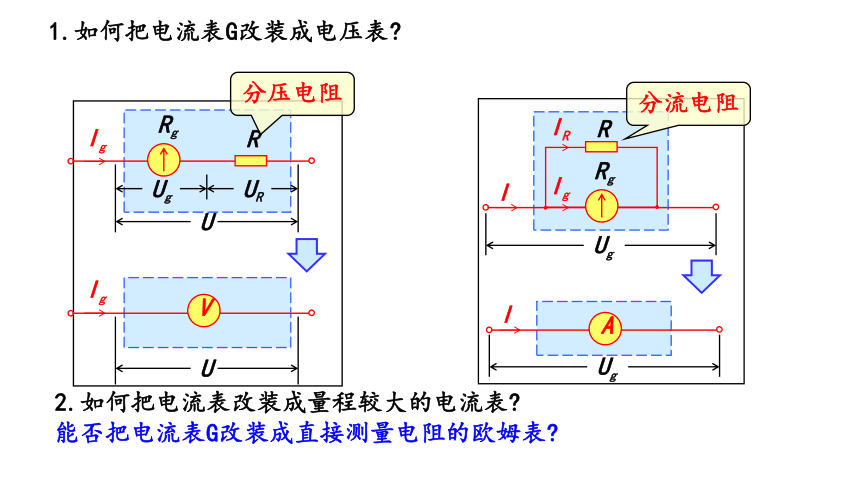

1.如何把电流表G改装成电压表
2.如何把电流表改装成量程较大的电流表
U
Ig
V
U
Rg
R
Ug
UR
Ig
Ug
A
I
Ug
I
Ig
IR
R
Rg
分压电阻
分流电阻
能否把电流表G改装成直接测量电阻的欧姆表
R1
A
B
E
r
例题：如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ｉg=10 mA,电流表电阻7.5Ω,A、B为接线柱.
(1)用导线把A、B直接连起来,此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流。
(2)调到满偏后保持R1的值不变,在A、B间接一个150Ω的电阻R2,电流表指针指着多少刻度的位置
(3)如果把任意电阻R接在A、B间,电流表读数Ｉ与R的值有什么关系
导线
电阻R2
142 Ω
5mA
通过以上计算你有何启发
如果把电流表10mA刻度标为“0Ω”
5mA刻度标为“150Ω”
0mA刻度标为“∝Ω”
把其它电流刻度都按
Rx=1.5/Ix－150 转换成电阻刻度,
它岂不成了一个能直接测量电阻的仪器
一、欧姆表
1.内部电路:
2.表头刻度:
问题：相对于其他电表，欧姆表的表头刻度有什么特点
（1）零刻度在右边，左边为无限大
（2）刻度不均匀（非线性的），
左边密、右边稀疏
R1
A
B
E
R
0
5
10
15
Ω
Ω
20
30
40
50
100
200
500
∞
1K
3.读数方法:
问题1:图示中各次的电阻分别为多少
问题2:实际使用的欧姆表具有
多个量程可以选择，有×10档、×100档、×1000档等，如果实验中选择的是×100档，图示中各次的电阻分别为多少？
问题3:实际使用中怎样确定欧姆表选择哪一档？怎样才能使测得电阻的阻值更精确？
指针指在中间刻度附近
0
5
10
15
Ω
Ω
20
30
40
50
100
200
500
∞
1K
问题：电压表、电流表和欧姆表都有一个表头能不能让它们共用一个表头制成一个多用电表呢
A
A
B
A
A
B
R1
A
A
B
R2
二、认识多用电表
思考：开关S调到1、2、3、4、5、6个位置时电表分别测的是什么
1、2为电流表
3、4为欧姆表
5、6为电压表
E
E
A
B
1
2
3
4
5
6
思考：当欧姆表的指针指到最中间（中值电阻）时，有什么特殊含义吗？
当欧姆表的指针指到最中间时，通过的电流是满偏电流的一半：
中值电阻即为欧姆表的内阻
0
∞
I 与Rx 之间的关系不是线性关系
E
R++r+Rg+Rx
I =
欧姆表盘的特点:
(1)欧姆表的刻度与其它表刻度相反
(2)欧姆表盘的刻度不均匀
欧姆表使用时应注意：
（1）每次测电阻前需调零
（2）每次测量时需将电阻从电路上取下，不能带电测量。
（3）欧姆表中电池用久了，电动势和内阻要改变，测出的电阻值有较大的误差。所以欧姆表常用来粗测电阻。
(1)将电流表串联在待测电路中
(2)让电流从红表笔流入,从黑表笔流出
(4)读数时一定要正视表针.
红进黑出
（二）.电流的测量
(1)选档；
(2)试测选量程；
(3)测量；
(4)读数
2.注意事项:
(3)先看清满量程是多大,再判断每一个小格是多少
读数先看量程，再看精确度
先整后零
E
S
1、步骤：
（三）.电压的测量
(1)将电压表并联在待测电路两侧；
(2)红表笔接高电势,黑表笔接低电势
(3)先看清满量程是多大,再判断每一个小格是多少
(4)读数时一定要正视表针.
(2)试测选量程；
(3)测量；
(4)读数
2.注意事项:
E
S
红高黑低
先整后零
读数先看量程，再看精确度
(1)选档；
1、步骤:
1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“－”插孔。
2．选挡：选择开关置于欧姆表“×1”挡。　
3．欧姆调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池。
4．测量读数：将待测电阻从电路中拆下，将表笔搭接在待测电阻两端，读出指示的电阻值:读数：测量值＝表盘指针示数×倍率．并与标定值比较，随即断开表笔。
5．换一个待测电阻，重复以上2、3、4过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡。
6．多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔
多用电表的使用
测电阻
3、注意事项：
1.测电阻时被测电阻要与其他电路脱离开；
2.不能用手触碰表笔金属杆；
3.测量前应该选择合适档位，使指针在表盘中央（中值电阻）附近
4.每次换挡时，需要重新对欧姆表调零
5.使用多用电表时，若不知被测量的大小，要先从最大量程挡开始测量，然后根据测量的情况，选择合适的量程。选择量程的原则是：测量电压和电流时，应尽量使指针超过1／3量程。（因为指针偏转过小，测量的相对误差较大），测电阻时，尽可能让指针指向标尺刻度中心（指针指向中心刻度时，相对误差最小）。
6.不用时，应置于交流电压的最高挡（或“OFF档”）
问题：若测一个阻值为810Ω左右的电阻，应该选择哪个欧姆档位？
810×1 Ω
8.1×100Ω
81×10Ω
倍率合适
--指针指在刻度中央附近，误差较小。
偏角小
——示数过大
——倍率过低
偏角大
——示数过小
——倍率过高
1、在使用多用电表测电阻时，以下说法不正确的是( )
A．使用前检查指针是否停在“Ω”的“∞”处
B．每换一次档位，都必须重新进行电阻调零．
C．在外电路中，电流从黑表笔流经被测电阻到红表笔．
D．测量时，若指针偏角较小，应换倍率较小的挡位来测量．
练习
D
例1．
图中B为电源，R1、R2为电阻，K为电键。现用多用电表测量流过电阻R2的电流。将多用电表的选择开关调至直流电流档（内阻很小）以后，正确的接法是 ( )A.保持K闭合，将红表笔接在a处，黑表笔接在b处B.保持K闭合，将红表笔接在b处，黑表笔接在a处C.将K断开，红表笔接在a处，黑表笔接在b处D.将K断开，红表笔接在b处，黑表笔接在a处
C
⑴调节 ，使电表指针停在指针对准 的“0”刻线（填“电阻”或“电流”）。⑵将选择开关旋转到“Ω”档的 位置。（填“×1”、“×10”、“×100”或“×1k”）⑶将红、黑表笔分别插入“+”、“－”插孔，并将两表笔短接，调节 ，使电表指针对准 的“0”刻线（填“电阻”或“电流”）。⑷将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为 Ω。
⑸测量完毕，将选择开关旋转到“OFF”位置。
调零螺丝
电流
×1
调零旋钮
电阻
19
例3. 右图为一正在测量中的多用电表表盘．
⑴如果是用×10 Ω档测量电阻，则读数为______Ω.
⑵如果是用直流10 mA档测量电流，则读数为______mA.
⑶如果是用直流5 V档测量电压，则读数为______V.
60
7.2
3.60
例4．欧姆表调零后，用“×10”档测量一个电阻的阻值，发现指针偏转角度很小，则下列说法和做法中正确的是（ ）
A.这个电阻的阻值很小
B.这个电阻的阻值很大
C.为测得更准确些，应当换用“×1”档，并且重新调零后进行测量
D.为测得更准确些，应当换用“×100”档，并且重新调零后进行测量
BD
数字式多用电表
温馨提示：请详细阅读说明书后使用
欧姆表测量电阻的步骤：
小 结
机械调零
选倍率
欧姆调零
测电阻
读数
OFF
