第2章 对环境的察觉 单元测试（含解析）

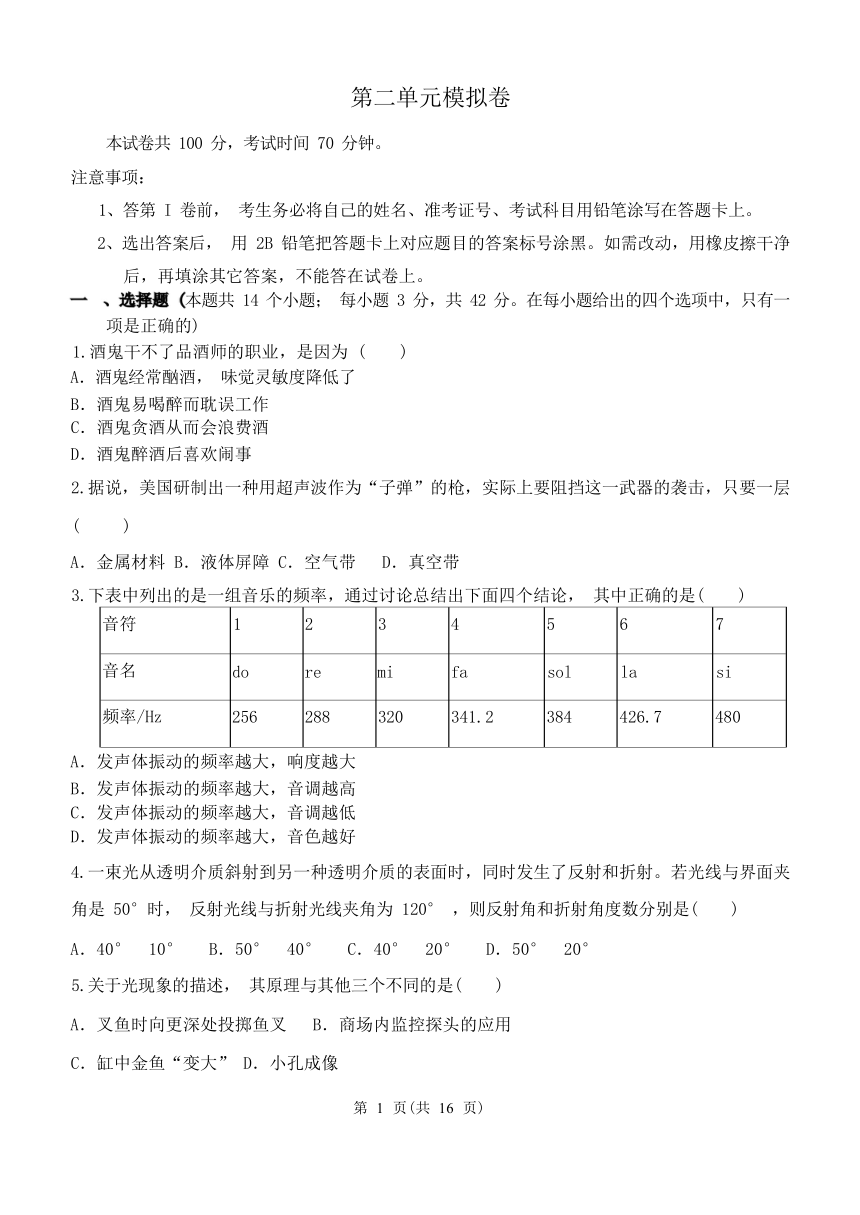

第二单元模拟卷
本试卷共 100 分，考试时间 70 分钟。
注意事项：
1、答第 I 卷前， 考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2、选出答案后， 用 2B 铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净
后，再填涂其它答案，不能答在试卷上。
一 、选择题 (本题共 14 个小题； 每小题 3 分，共 42 分。在每小题给出的四个选项中，只有一
项是正确的)
1.酒鬼干不了品酒师的职业，是因为 ( )
A．酒鬼经常酗酒， 味觉灵敏度降低了
B．酒鬼易喝醉而耽误工作 C．酒鬼贪酒从而会浪费酒
D．酒鬼醉酒后喜欢闹事
2.据说，美国研制出一种用超声波作为“子弹”的枪，实际上要阻挡这一武器的袭击，只要一层 ( )
A．金属材料 B．液体屏障 C．空气带 D．真空带
3.下表中列出的是一组音乐的频率，通过讨论总结出下面四个结论， 其中正确的是( )
音符 1 2 3 4 5 6 7
音名 do re mi fa sol la si
频率/Hz 256 288 320 341.2 384 426.7 480
A．发声体振动的频率越大，响度越大
B．发声体振动的频率越大，音调越高 C．发声体振动的频率越大，音调越低 D．发声体振动的频率越大，音色越好
4.一束光从透明介质斜射到另一种透明介质的表面时，同时发生了反射和折射。若光线与界面夹
角是 50°时， 反射光线与折射光线夹角为 120° ，则反射角和折射角度数分别是( )
A．40° 10° B．50° 40° C．40° 20° D．50° 20°
5.关于光现象的描述， 其原理与其他三个不同的是( )
A．叉鱼时向更深处投掷鱼叉 B．商场内监控探头的应用
C．缸中金鱼“变大” D．小孔成像
第 1 页(共 16 页)
6.下列选项中，有利于养成用眼卫生习惯的行为是( )
A．长时间看手机屏幕
B．长时间使用电脑
C．在光线过强或过暗的环境中阅读
D．坚持做眼保健操
7.下列物理现象及其分析中，正确的是( )
A．在湖面上观察到水中飘动着的白云，这是光发生折射的缘故
B．人在照镜子时， 总是靠近镜子去看，其原因是靠近时平面镜中所成的像大一些
C．白光通过三棱镜后形成彩色光带， 说明白光是由多种色光组成的
D．太阳穿过树叶， 在地面上形成的光斑是圆形的， 这是由于树叶之间的缝隙都是圆形的缘故 8.如图是研究光反射规律的实验装置， 为了研究“光在反射时可逆”，实验时应进行的操作是 ( )
A．改变光线 OB 与法线 ON 的夹角 B．改变光线 AO 与法线 ON 的夹角
C．沿法线 ON 前后转动 F 板 D．让另一束光从 BO 入射
9.图中蜡烛在光屏上成清晰缩小的像。下列操作中可能使烛焰在光屏上成清晰放大的像的是 ( )
A．透镜不动， 蜡烛、光屏靠近透镜
B．透镜不动， 蜡烛、光屏向右移动 C．透镜、光屏都不动， 蜡烛向右移动 D．蜡烛、光屏都不动， 透镜靠近光屏
10.镜面反射和漫反射是光的反射两种类型(如下图所示)。雨后的夜晚，迎着月光行走在有积水
第 2 页(共 16 页)

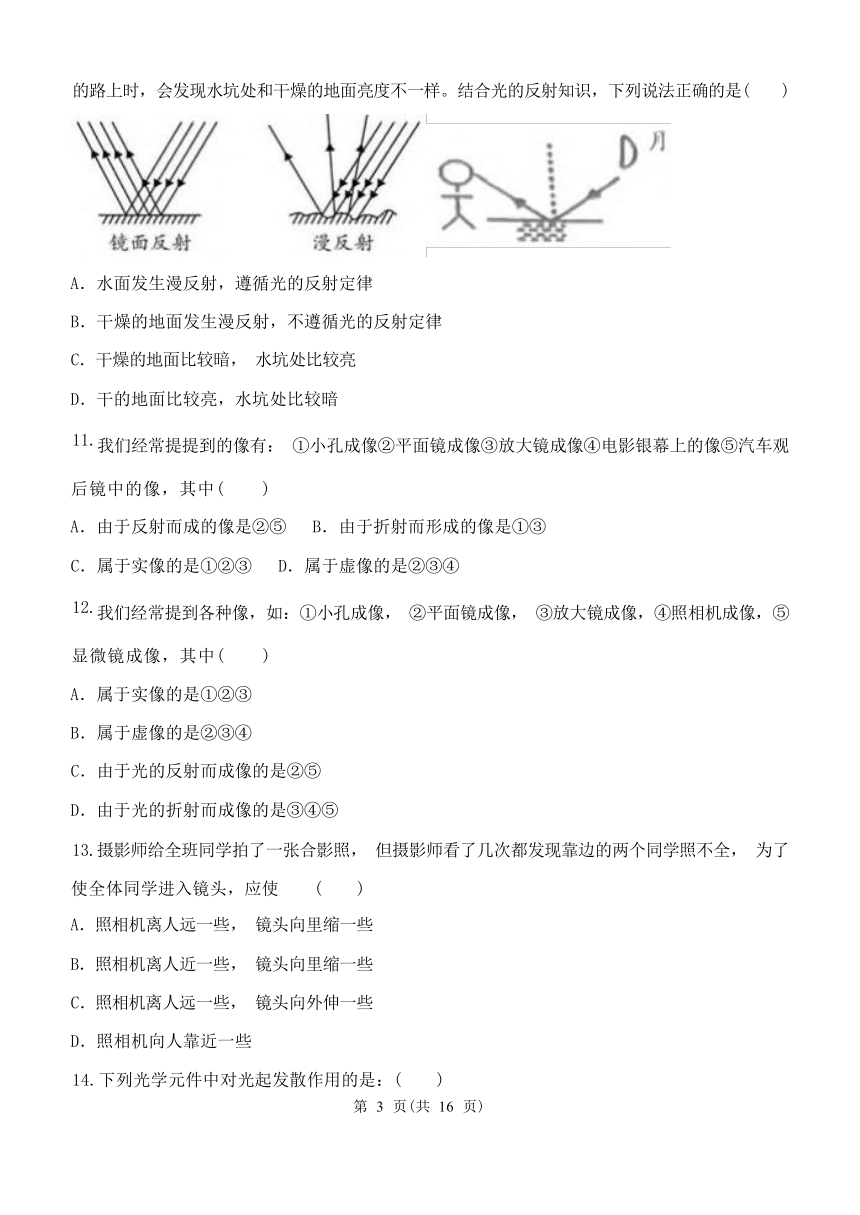

的路上时，会发现水坑处和干燥的地面亮度不一样。结合光的反射知识，下列说法正确的是( )
A．水面发生漫反射，遵循光的反射定律
B．干燥的地面发生漫反射，不遵循光的反射定律
C．干燥的地面比较暗， 水坑处比较亮
D．干的地面比较亮，水坑处比较暗
11.我们经常提提到的像有： ①小孔成像②平面镜成像③放大镜成像④电影银幕上的像⑤汽车观
后镜中的像，其中( )
A．由于反射而成的像是②⑤ B．由于折射而形成的像是①③
C．属于实像的是①②③ D．属于虚像的是②③④
12.我们经常提到各种像，如：①小孔成像， ②平面镜成像， ③放大镜成像，④照相机成像，⑤
显微镜成像，其中( )
A．属于实像的是①②③
B．属于虚像的是②③④
C．由于光的反射而成像的是②⑤
D．由于光的折射而成像的是③④⑤
13.摄影师给全班同学拍了一张合影照， 但摄影师看了几次都发现靠边的两个同学照不全， 为了 使全体同学进入镜头，应使 ( )
A．照相机离人远一些， 镜头向里缩一些
B．照相机离人近一些， 镜头向里缩一些
C．照相机离人远一些， 镜头向外伸一些
D．照相机向人靠近一些
14.下列光学元件中对光起发散作用的是：( )
第 3 页(共 16 页)

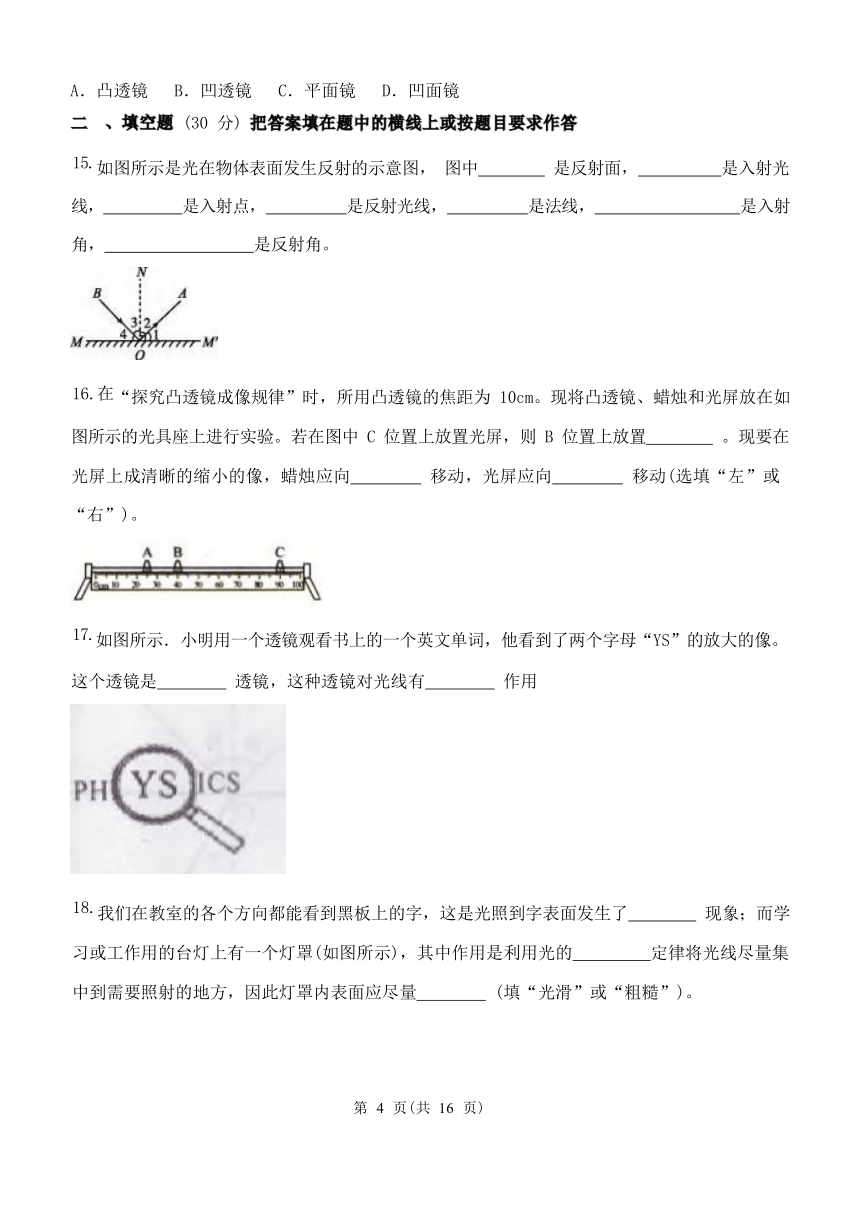

A．凸透镜 B．凹透镜 C．平面镜 D．凹面镜
二 、填空题 (30 分) 把答案填在题中的横线上或按题目要求作答
15.如图所示是光在物体表面发生反射的示意图， 图中 是反射面， 是入射光
线， 是入射点， 是反射光线， 是法线， 是入射
角， 是反射角。
16.在“探究凸透镜成像规律”时，所用凸透镜的焦距为 10cm。现将凸透镜、蜡烛和光屏放在如 图所示的光具座上进行实验。若在图中 C 位置上放置光屏，则 B 位置上放置 。现要在 光屏上成清晰的缩小的像，蜡烛应向 移动，光屏应向 移动(选填“左”或
“右”)。
17.如图所示．小明用一个透镜观看书上的一个英文单词，他看到了两个字母“YS”的放大的像。
这个透镜是 透镜，这种透镜对光线有 作用
18.我们在教室的各个方向都能看到黑板上的字，这是光照到字表面发生了 现象；而学 习或工作用的台灯上有一个灯罩(如图所示)，其中作用是利用光的 定律将光线尽量集 中到需要照射的地方，因此灯罩内表面应尽量 (填“光滑”或“粗糙”)。
第 4 页(共 16 页)

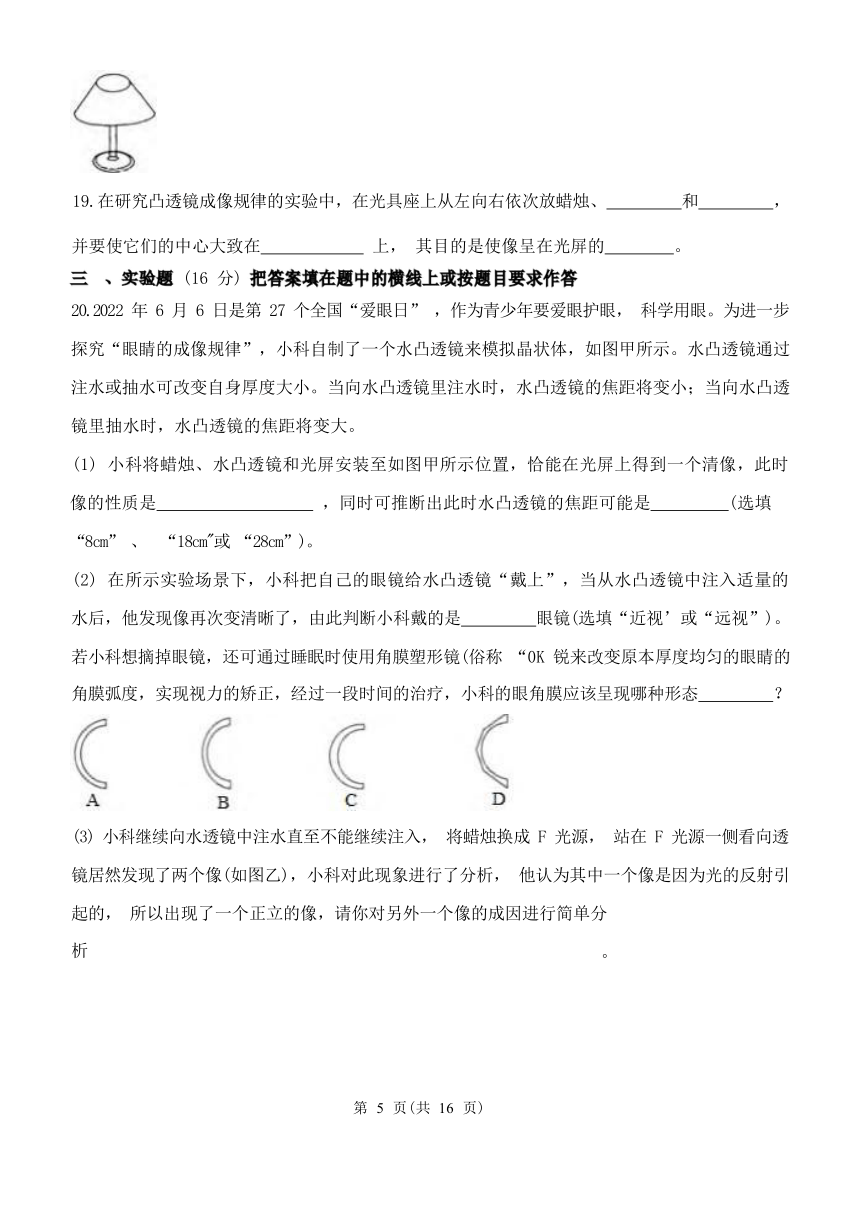

19.在研究凸透镜成像规律的实验中，在光具座上从左向右依次放蜡烛、 和 ，
并要使它们的中心大致在 上， 其目的是使像呈在光屏的 。 三 、实验题 (16 分) 把答案填在题中的横线上或按题目要求作答
20.2022 年 6 月 6 日是第 27 个全国“爱眼日” ，作为青少年要爱眼护眼， 科学用眼。为进一步 探究“眼睛的成像规律”，小科自制了一个水凸透镜来模拟晶状体，如图甲所示。水凸透镜通过 注水或抽水可改变自身厚度大小。当向水凸透镜里注水时，水凸透镜的焦距将变小；当向水凸透 镜里抽水时，水凸透镜的焦距将变大。
(1) 小科将蜡烛、水凸透镜和光屏安装至如图甲所示位置，恰能在光屏上得到一个清像，此时 像的性质是 ，同时可推断出此时水凸透镜的焦距可能是 (选填 “8cm” 、 “18cm"或 “28cm”)。
(2) 在所示实验场景下，小科把自己的眼镜给水凸透镜“戴上”，当从水凸透镜中注入适量的 水后，他发现像再次变清晰了，由此判断小科戴的是 眼镜(选填“近视’或“远视”)。 若小科想摘掉眼镜，还可通过睡眠时使用角膜塑形镜(俗称 “0K 锐来改变原本厚度均匀的眼睛的
角膜弧度，实现视力的矫正，经过一段时间的治疗，小科的眼角膜应该呈现哪种形态 ？
(3) 小科继续向水透镜中注水直至不能继续注入， 将蜡烛换成 F 光源， 站在 F 光源一侧看向透 镜居然发现了两个像(如图乙)，小科对此现象进行了分析， 他认为其中一个像是因为光的反射引 起的， 所以出现了一个正立的像，请你对另外一个像的成因进行简单分
(
析
)。
第 5 页(共 16 页)
21.如图所示， 是“探究平面镜成像特点”的实验装置。
(1)为了保障实验效果应选择 (选填“平面镜” 、“厚玻璃板”或“薄玻璃板”)； 其原因是 。
(2) 点燃玻璃板前的蜡烛 A，移动玻璃板后的蜡烛 B，直到从玻璃板前看去，蜡烛 B 与蜡烛 A 的像重合为止；
为了确定平面镜所成的像是实像还是虚像，采取的做法
(
是
)。
(3) 若将显示时间为 的电子时钟放在平面镜之前，则平面镜中看到时钟显示的 时间是 。
(4) 若此实验中玻璃板没有竖立在纸上， 对实验产生的影响是 。
四 、解答题 (12 分)解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案
的不能得分。 有数值计算的题，答案中必须明确写出数值和单位。
22. (2022 春 余姚市校级月考) 某兴趣小组在空易拉罐的底部中央戳个小圆孔，将顶部剪去后， 蒙上一层塑料薄膜，制作成一个简易针孔照相机。如图所示，将其水平放置，在左侧固定一只与 小孔等高的小灯泡，
第 6 页(共 16 页)
(1) 小灯泡发光时，可在塑料薄膜上看到灯丝 (选填“倒立”或“正立”) 的像。
(2) 若水平向左移动易拉罐，像的大小 (选填“变大”“变小”或“不变”)。
(3) 若只将小圆孔改为三角形小孔， 则像的形状 (选填“改变”或“不变”)。
(4)晴天太阳透过树叶缝隙在地面上形成圆形光斑与上述原理相同。地面上的圆形光斑大小不
一的原因是 。
23.根据下面的条件，作出相应的图像(要求保留作图痕迹)。
(1) 如图甲所示，S 是发光点，A 是某反射光线上的一点。请画出这条反射光线，并完成光路图。 (2) 平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧 C 点的人眼恰好 看到它们在水中的像重合，以小鸟眼睛 A 点代表小鸟，以小鱼眼睛 B 点代表小鱼， 请画出小鸟 在水中像的位置以及人眼看到小鱼的光路图。
(3) 小明妈妈的手机掉到了沙发下， 没有手电筒， 小明借助平面镜反射灯光找到了手机。图丙 中已标出了反射光线和入射光线，请在图中画出平面镜位置。
第 7 页(共 16 页)
0.第二单元模拟卷答案解析
本试卷共 100 分，考试时间 70 分钟。
注意事项：
1、答第 I 卷前， 考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2、选出答案后， 用 2B 铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净
后，再填涂其它答案，不能答在试卷上。
一 、选择题(本题共 14 个小题； 每小题 3 分，共 42 分。在每小题给出的四个选项中，只有一
项是正确的)
1.A
【解析】酒鬼经常酗酒，味觉细胞常常受到刺激，所以味觉灵敏度降低了，所以酒鬼干不了品酒 师的职业。 A 选项符合题意。故答案为 A. 2. 【分析】声音传播是需要介质的，介质包括气体、液体、固体；真空不能传播声音。
【解答】解： 超声也是声音， 只要存在真空，超声就无法传播。所以人们可以通过真空带，来抵 御超声武器，故 ABC 错误，D 正确。
故选： D。
3.B
【解析】根据音乐知识可知，音符从 1 到 7，音调越来越高。根据表格可知，从 1 到 7，频率越 来越大，因此得到结论： 发声体振动的频率越大， 音调越高， 故 B 正确， 而 A、C、D 错误。故选 B。
4.C
【解析】根据光的反射定律和折射规律分析计算。
【解答】①在光的反射中，入射光线和镜面的夹角与入射角的和为90° ，则入射角为： 90°-50°=40° 。根据“反射角等于入射角”可知，反射角为 40° 。 ②在折射现象中，折射角、反射角和反射光线和折射光线的夹角的和为 180° ，那么折射角为： 180°-40°-120°=20°。
故选 C。
5.D
【解析】结合光的直线传播、光的折射产生的现象回答。
【解答】A、瞄准鱼下方叉鱼，其原理是光的折射， 选项不符合题意；
B、商场内监控探头利用了凸透镜成像，其原理是光的折射，选项不符合题意； 第 8 页(共 16 页)
C、缸中金鱼“变大”是因为鱼缸相当于凸透镜，其原理是光的折射，选项不符合题意； D、小孔成像其原理是光的直线传播， 选项符合题意；
故选： D
6.D
【解析】我们要养成良好的用眼卫生习惯，如讲卫生、不长时间用眼、保持距离等，分析解答．
【解答】解：预防近视要做到：三要、五不看，有效地预防近视眼的发生．三要是：读书写字的 姿势要正确，读书写字时眼与书的距离保持在 33cm 左右； 看书写字 40 分钟后要到室外活动或向 远处眺望一会儿；要认真做眼保健操，所按穴位要准确． 五不看是： 不要在暗弱光线下和直射 的阳光下看书写字； 不要躺在床上、在公共汽车上或走路时看书； 不要看字体过小、字行过密、 字迹印刷不清的读物；做作业不要用淡色铅笔；看电视时间不要太久． 可见 D 符合题意．
故选： D．
7.C
【解析】【解答】A、在湖面上观察到水中飘动着白云，属于倒影， 是光的反射现象．故 A 错误． B、根据平面镜成像特点可知，不管是靠近镜面还是远离镜面，平面镜所成的像和物体大小相同， 故 B 错误．
C、白光通过三棱镜后形成彩色光带，属于光的色散， 白光是由 7 种色光混合成的，故 C 正确误． D、沿直线传播的阳光透过树叶间的缝隙在地面上留下圆形的光斑， 是小孔成像现象，圆形光斑 是太阳的像．不是由于树叶之间的缝隙都是圆形的缘故．
故选 C．
对各种光学现象，必须做到特别熟悉．平面镜所成的像和物体大小相同，白光是由 7 种色光混合 成的， 光在同种均匀介质中沿直线传播； 阳光透过树叶缝隙在地上留下的圆形光斑是太阳的像， 水面的倒影属于光的反射．
8.D
【解析】首先要搞清光的反射定律的内容，知道实验中的操作方法．要研究“光在反射时可逆”， 我们可以让光线沿反射光线的射入，然后观察此时反射光线与原来入射光线的关系．此题主要考 查了光的反射定律中入射光线与反射光线的关系．在实验中是通过让光线沿原来的反射光线入射，
第 9 页(共 16 页)
然后观察此时反射光线与原来入射光线的关系进行探究的．
【解答】解：此题主要探究“光在反射时可逆”，先让一光线贴着纸板沿原来的反射光线 BO 的
方向入射， 会发现发反射光线沿原来的入射光线 OA 方向射出．
故选 D．
9.B
【解析】根据图片可知，此时像距小于物距，成倒立缩小的实像。根据“物近像远大”的规律可 知，要在光屏上的得到清晰的放大的像， 必须减小物距， 增大像距，即蜡烛和光屏都向右移动， 故 B 正确， 而 A、C、D 错误。 故选 B。
10.C
【解析】光在光滑平整的表面上发生镜面反射，且反射光线集中在某个区域；光在凸凹不平的表 面上发生漫反射，反射光线射向四面八方，据此分析判断。
【解答】A.水面光滑平整，发生镜面反射，故 A 错误；
B.干燥的地面凸凹不平， 发生漫反射，遵循光的反射定律，故 B 错误；
CD.地面发生漫反射，反射光线分散； 水面发生镜面反射， 反射光线集中，二者射入眼睛后， 路 面看起来比较暗，而水坑看起来比较亮， 故 C 正确，D 错误。
故选 C。
11.A
【解析】(1)分析各个现象中包含的光学原理即可；
(2) 实像由实际光线会聚而成， 可以成在光屏上； 虚像不是由实际光线会聚而成， 不能成在光 屏上。
【解答】①小孔成像，是由光的直线传播形成的实像；
②平面镜成像， 是由光的反射形成的虚像；
③放大镜成像， 是由光的折射形成的虚像；
④电影银幕上的像， 是由光的折射形成的实像；
⑤汽车观后镜中的像，是光的反射形成的虚像。
A.由于反射而成的像是②⑤，故 A 正确；
B.由于折射而形成的像是③④，故 B 错误；
C.属于实像的是①④，故 C 错误；
第 10 页(共 16 页)
D.属于虚像的是②③⑤，故 D 错误。
故选 A。
12.D
【解析】首先明确这五种事物的成像规律，才可做出判断，哪些成实像，哪些成虚像，哪些是反 射成像，哪些是折射成像．
【解答】解：①小孔成像是光沿直线传播的原理，所成的像是倒立的实像；②平面镜成像是光的 反射成像，所成的像是正立等大的虚像；③放大镜成像是光的折射成像，所成的像是放大正立的 虚像；④照相机成像是光的折射成像，所成的像是缩小倒立的实像；⑤显微镜成像是光的折射成 像，所成的像是放大的虚像；
综上所述，由于反射而形成的像是②，由于折射而形成的像是③④⑤，属于实像的是①④，属于 虚像的是②③⑤，因此只有 D 选项正确．
故选 D．
13.A
【解析】凸透镜成像的规律：
u＞2f，成倒立、缩小的实像；
u=2f，成倒立、等大的实像；
f＜u＜2f，成倒立、放大的实像；
u=f，不成像；
u＜f，成正立、放大的虚像。
【解答】根据凸透镜成像的规律中．当 u＞2f 时，成倒立、缩小的实像， 对应应用如照相机。摄 影师在取景窗中发现旁边有一位同学不在取景窗内，他应使照相机远离同学， 即他应向后移动照 相机， 增大了物距， 同时镜头往后缩，这样才可以在底片上得到清晰的像。 A 选项符合题意。 故答案为 A.
14.B
【解析】(1)对光线会聚的光学元件有： 凸透镜、凹面镜；
(2) 对光线有发散作用的光学元件有：凸面镜、凹透镜；
第 11 页(共 16 页)
(3) 平面镜对光线既不发散也不会聚，凹透镜和凸面镜对光线有发散作用。 【解答】根据课本中的相关知识可知，对光线有发散作用的是凹透镜和凸面镜。
故答案为： B
二 、填空题 (30 分) 把答案填在题中的横线上或按题目要求作答
15.MM'；BO；O；OA；ON； ∠3(或∠BON)； ∠2(或∠AON)
【解析】入射光线是射向镜面的光线，入射点是入射光线与镜面的交点，反射光线是离开镜面的 光线。法线是通过入射点与镜面垂直的虚线，入射角是入射光线与法线的夹角， 反射角是反射光 线与法线的夹角，据此分析解答。
【解答】根据图片可知， 图中 MM'是反射面， BO 是入射光线， O 是入射点， OA 是反射光线， ON 是法线， ∠3(或∠BON)是入射角， ∠2(或∠AON)是反射角。
16.凸透镜；左；左
【解析】【解答】探究凸透镜成像的实验时，在光具座上依次放蜡烛、凸透镜、光屏。并且让它 们的中心在同一高度，现要在光屏上成清晰的缩小的像，则物距应大于两倍焦距，像距在一倍焦 距和两倍焦距之间， 凸透镜的焦距为 10cm，所以蜡烛应向左移动， 光屏应向左移动。
凸透镜成像特点：
u＞2f，成倒立、缩小的实像， 2f＞v＞f．
2f＞u＞f，成倒立、放大的实像，v＞2f．
u＜f，成正立、放大的虚像．
凸透镜成像规律满足物远像近像变小。
17.凸；会聚
【解析】此题考查了凸透镜的特点及其应用，要会结合相关的物理知识进行分析解答。解决此题 要知道凸透镜对光线有会聚作用。
【解答】由图可知，当透镜靠近英文单词时，成的是正立、放大的虚像， 所以应该是凸透镜；凸 透镜对光线有会聚作用。
故答案为： 凸； 会聚
18.漫反射；反射； 光滑
【解析】【解答】黑板上的字是为了各个方向的同学都能看见，所以光照到上面是发生了漫反射； 第 12 页(共 16 页)
而台灯的目的是让光线射向同一地方，所以台灯灯罩做成光滑，为了能发生镜面反射。 掌握漫反射和镜面反射的特点。
19.凸透镜；光屏； 同一高度；中央
【解析】根据探究凸透镜成像实验的过程、现象、结论等分析解答。
【解答】在研究凸透镜成像规律的实验中，在光具座上从左向右依次放蜡烛、凸透镜和光屏， 并
要使它们的中心大致在同一高度上， 其目的是使像呈在光屏的中央。
三 、实验题 (16 分) 把答案填在题中的横线上或按题目要求作答
20. (1) 倒立缩小的实像； 18cm
(2) 近视；B
(3) 先折射后反射再折射成像(不用具体阐述像得特征，合理即可)
【解析】(1) 当凸透镜成实像时，如果像距大于物距， 那么成倒立放大的实像； 如果像距小于物 距，那么成倒立缩小的实像。根据凸透镜成像的特点确定焦距范围。
(2) 根据注水后水透镜的凸度变化， 确定小科所带眼镜对光线的会聚还是发散作用，进而判断 眼镜的种类。中间厚边缘薄的为凸透镜， 中间薄边缘厚的为凹透镜。
(3) 根据光的传播路径分析解答。
【解答】(1)根据甲图可知，此时像距为 v=90cm-70cm=20cm，物距 u=70cm-20cm=50cm，由于像 距小于物距，因此成倒立缩小的实像。根据凸透镜成像的条件可知，50cm>2f，且 f<20cm<2f， 解得： 20cm(2) 当从水凸透镜中注入适量的水后，他发现像再次变清晰了，此时水透镜的凸度变大，对光 线的会聚能力变强。据此可知，小科所戴的眼镜肯定对光线有发散作用，即为近视眼镜。近视眼 必须用凹透镜矫正， 则矫正后的眼角膜应该为凹透镜，故选 B。
(3) 小科对此现象进行了分析， 他认为其中一个像是因为光的反射引起的， 所以出现了一个正 立的像，另外一个像的成因：先折射后反射再折射成像。
21. (1) 薄玻璃板；更好的确认像的位置
(2) 在像的位置放一个光屏，看光屏能不能成像
(3) 10：15
(4) 像不能完全重合
第 13 页(共 16 页)
【解析】(1)玻璃板有两个反射面， 光线在上面发生两次反射形成前后两个虚像。玻璃板越厚， 这两个像的距离越大，在用另一支蜡烛确定像的位置时困难越大。
(2) 实像由实际光线会聚而成， 可以成在光屏上； 虚像不是由实际光线会聚而成， 不能成在光 屏上；
(3) 根据平面镜成像的对称性分析解答；
(4) 在实验中，如果玻璃板没有与桌面垂直， 那么像要么成在桌面上方，要么成在桌面下方， 因此蜡烛始终不能与前面蜡烛的像完全重合， 据此分析解答。
【解答】(1)为了保障实验效果应选择薄玻璃板， 其原因是更好的确认像的位置。
(2) 为了确定平面镜所成的像是实像还是虚像，采取的做法是：在像的位置放一个光屏，看光 屏能不能成像。
(3) 根据平面镜成像的对称性可知， 显示时间和实际时间关于这页纸对称， 只需将这页纸左右 反过来，就能得到实际时间， 即 10：15。
(4) 若此实验中玻璃板没有竖立在纸上， 对实验产生的影响是像不能完全重合。
四 、解答题(12 分)解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案
的不能得分。 有数值计算的题，答案中必须明确写出数值和单位。
22. 【分析】(1)小孔成像原理是光的直线传播， 像的性质是倒立实像；
(2)(4) 小孔所成像的大小与物体的大小、物到小孔的距离、小孔到光屏的距离有关，物距减 小，像距变大， 像变大。
(3) 像的形状与小孔形状无关， 由物体形状决定。
【解答】解：(1) 因为针孔照相机就是小孔成像，小孔成像是由于光的直线传播形成的，小孔成 像是倒立实像， 所以在塑料薄膜上看到灯丝倒立的像；
(2) 若只水平向左移动易拉罐， 物距减小，像变大； (3)由小孔成像像的形状与小孔的形状无关，所以只将小圆孔改为三角形小孔，则像的形状不 变。
(4)晴天太阳透过树叶缝隙形成的圆形光斑与小孔成像原理相同， 其圆形光斑大小不一的原因 是树叶缝隙离地面的距离不同。
第 14 页(共 16 页)
故答案为： (1) 倒立；(2)变大；(3)不变； (4) 树叶缝隙离地面的距离不同。
23. (1)
(2)
(3)
【解析】(1) 平面镜所成的虚像是所有反射光线反向延长线的交点，即所有的反射光线都经过像 点， 因此根据平面镜成像的对称性找到 S 的像点，然后将 A 和像点连接就能得到那条待求的反射 光线；
(2) 既然小鸟的像与水中看到的鱼重合在一起，说明从水中射出的反射光线和折射光线是重合 的；首先根据平面镜成像的对称性找到小鸟在水中所成虚像的位置，然后将这个像点与人眼相连， 就能得到待求的反射光线和折射光线的路径， 接下来根据反射定律和折射规律作图即可；
(3) 在光的反射现象中，法线既是平面镜的垂线， 也是反射光线和入射光线形成大角的角平分 线。
【解答】(1)通过 S 点作镜面的垂线并延长， 在平面镜的右侧相同距离处找到像点 S'；接下来 将 A 和S'连接并与镜面相交，这个交点O 就是入射点，最后将 SO 连接为入射光线， 将 OA 连接 为反射光线，如下图：
第 15 页(共 16 页)
(2) ①通过 A 点作水面的垂线并延长，在平面镜的右侧相同距离处找到像点 A'；接下来将 A' 和 C 连接并与镜面相交，这个交点O 就是入射点，最后将 AO 连接为入射光线，将 OC 连接为反射 光线 ;
②OC 也是折射光线，因此将 BO 连接，这就是从鱼身上射出的入射光线， 如下图所示：
(3) 首先作出反射光线和入射光线的角平分线，然后通过入射点作角平分线的垂线，这就是镜 面的位置， 如下图所示：
第 16 页(共 16 页)
