教科版（2017秋）科学 四年级下册 第二单元 电路 测试卷（含解析）

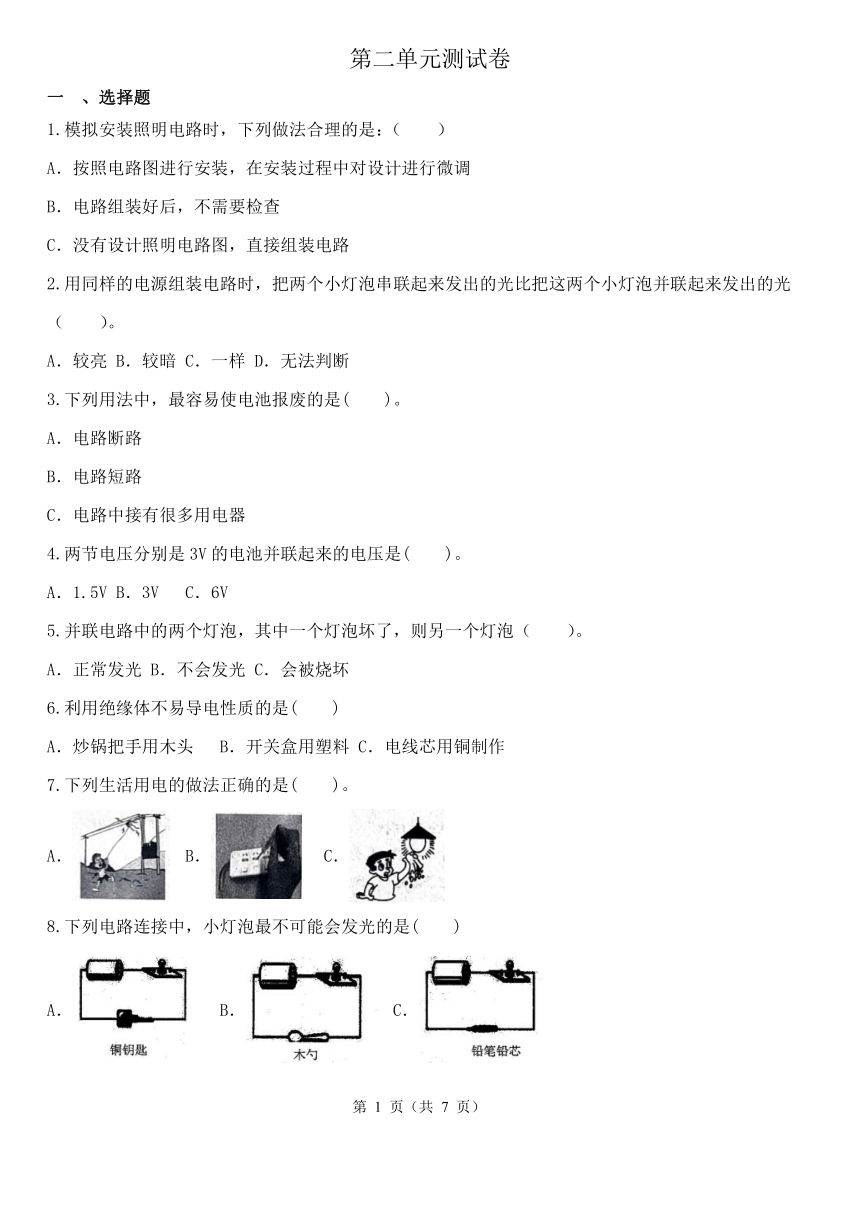

第二单元测试卷
、选择题
模拟安装照明电路时，下列做法合理的是：（　　）
A．按照电路图进行安装，在安装过程中对设计进行微调
B．电路组装好后，不需要检查
C．没有设计照明电路图，直接组装电路
用同样的电源组装电路时，把两个小灯泡串联起来发出的光比把这两个小灯泡并联起来发出的光（　　）。
A．较亮 B．较暗 C．一样 D．无法判断
下列用法中，最容易使电池报废的是(　　)。
A．电路断路
B．电路短路
C．电路中接有很多用电器
两节电压分别是3V的电池并联起来的电压是(　　)。
A．1.5V B．3V C．6V
并联电路中的两个灯泡，其中一个灯泡坏了，则另一个灯泡（　　）。
A．正常发光 B．不会发光 C．会被烧坏
利用绝缘体不易导电性质的是(　　)
A．炒锅把手用木头 B．开关盒用塑料 C．电线芯用铜制作
下列生活用电的做法正确的是(　　)。
A． B． C．
下列电路连接中，小灯泡最不可能会发光的是(　　)
A． B． C．
原本亮着的小灯泡突然灭了，原因不可能是(　　)。
A．小灯泡坏了 B．电路连接不当
C．电池没电了 D．灯座有问题
下列日常生活用品中，属导体的是（　　）。
A．橡胶皮 B．铅笔芯 C．杉木条
、填空题
电路是由　 　、　 　、　 　、　 　等连接而成的电流通路.
在我们周围的物体中，有些容易导电，有些不容易导电，我们可以用　 　检测物体的导电性。
有的物质容易导电，这样的物质称为　 　；有的物质不容易导电，这样的物质称为　 　。
、判断题
我们可以用自己制作的电路检测器去检测家中220v的电路。（ ）
做实验时，绝对不能用导线将电池的正负极直接连接。(　　)
电路中使用的开关都是用导体制作。（ ）
我们用电路检测器检测人体，小灯泡不亮，说明人体不是导体。（ ）
我们可以以利用木块、回形针和金属图钉来做个小开关。 (　　)
、实验探究题
有一个带有 4 个接线柱的盒子，小明用电路检测器检测各接线柱之间的连接状态，结果如下表：
连接方式 1-2 1-3 1-4 2-3 2-4 3-4
通路 - - - √ √ √
断路 √ √ √ - - -
（1）请根据测试结果，推测接线盒里的电路是怎样连接的，在图中连线。
（2）如果一个接线盒里有5个接线柱，我们怎样才能毫无遗漏地检测任意两个接线柱之间的通断情况？
答：　 　
、连线题

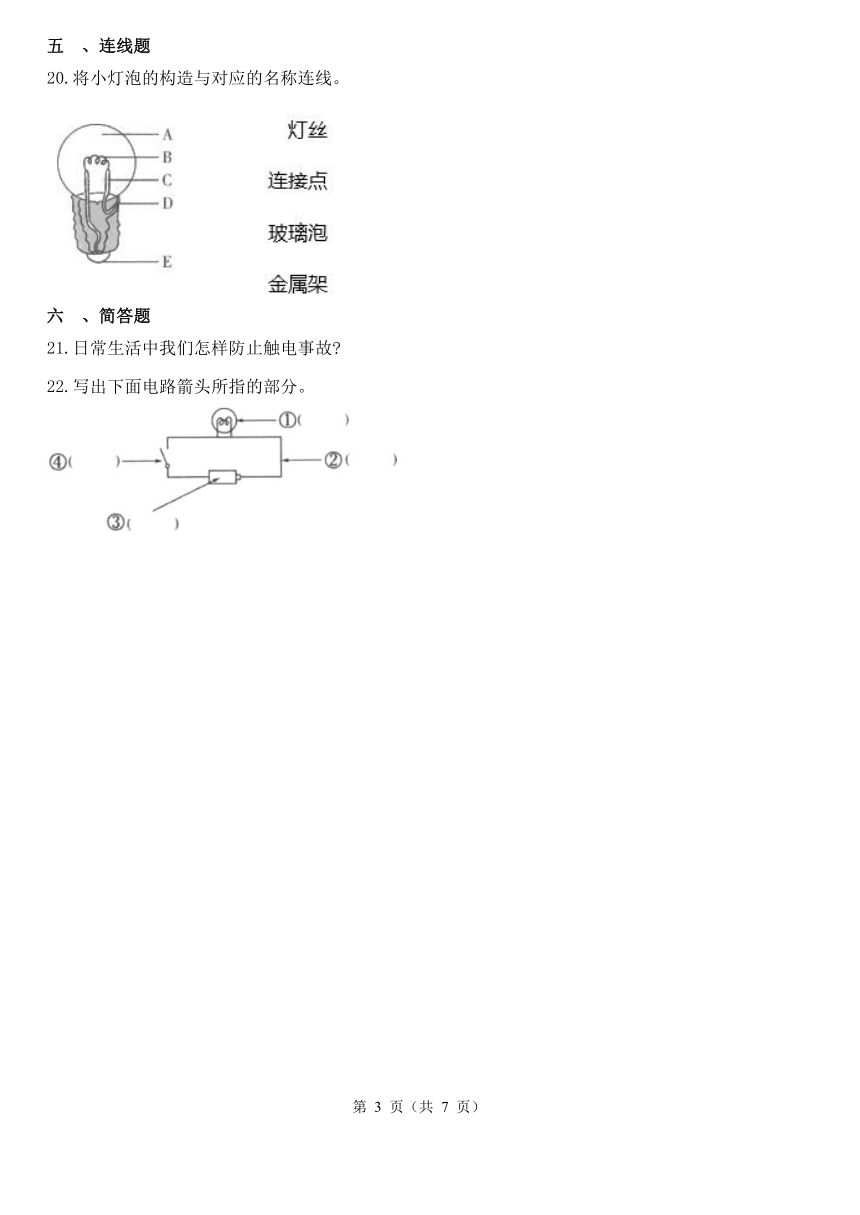

将小灯泡的构造与对应的名称连线。
、简答题
日常生活中我们怎样防止触电事故
写出下面电路箭头所指的部分。
第二单元测试卷答案解析
、选择题
A
【解析】 模拟安装照明电路时需要先设计照明电路图，电路安装好后，需要进行检查。在安装过程中可以根据情况对设计进行微调。
B
【解析】串联电路中电压是平均分配的，所以串联电路中的电压比正常电压小。并联刚好相反，各处电压相同，所以并联的小灯泡比串联的小灯泡更亮。
B
【解析】考查安全用电的常识，电路短路容易使电池报废。
B
【解析】两节电压分别是3V的电池并联起来的电压还是3V。
故答案为B。
串联电池的电压等于每个电池电压之和，并联电池电压就相当于一个电池的电压。
A
【解析】并联电路两个灯泡之间的电流回路不是同一条，其中一个灯泡坏了，并不影响另一个灯泡的正常发光。
B
【解析】塑料是绝缘体不易导电；炒锅把用木头是因为热的不良导体；铜是导体。
B
【解析】安全用电的要求包括：不靠近变压器，不要用湿手触碰插头，不能用湿布擦灯泡，拔插头时不能触碰铜片部分，不在电线下放风筝，不能在同一个插座上接很多电器，检查电器时，不能只关闭开关，还要切断电源，下雨天待在室内，不能直接拉触电的人，看到断开的电线不要靠近，要及时通知家长或老师，不能用插座中的电做实验等。分析选项可知，B属于安全用电的行为，AC是不安全用电的表现。
B
【解析】只有电流过灯丝时小灯泡才发光，电路中接入的物体是导体，能够让电流通过，可以点亮小灯泡，比如铜钥匙、铅笔铅芯，木勺是绝缘体，不容易让电流通过，无法点亮小灯泡。
故选：B。
B
【解析】根据对选项的分析，如果原本亮着的小灯泡突然不亮了，ACD三个选项中的情况都有可能导致小灯泡突然不亮；只有B选项，如果电路连接不当，一开始小灯泡就不会亮，所以本题的答案是B选项。
根据对选项的分析，电路连接不当不会出现一开始灯泡亮后来突然不亮的情况。
B
【解析】容易导电的物体属于导体，铅笔芯的原材料是石墨，属于导体；橡胶皮和杉木条属于绝缘体。
、填空题
电源；用电器；导线；开关
【解析】完整的电路包括电源、用电器、开关和导线等四部分组成。
只有将用电器放在完整的电路内，形成闭合回路，使电流通过用电器，才能使用电器正常使用。
电路检测器
【解析】对物体的导电性进行测量，可以用电路检测器来检测。
电路检测器是用来测量物体导电性的。
导体；绝缘体
【解析】根据物体的导电性可分为导体和绝缘体。
、判断题
×
【解析】我们自制的电路检测器不能用来检测220伏的家用电路。
自制的电路检测器是用一个干电池、小灯泡和若干根导线做成的，如果用来检测220伏的家用电路，会发生危险。
√
【解析】导线直接连在电池的两端，会造成短路，甚至会引起火灾。
×
【解析】电路中使用的开关不都是用导体制作。
家庭电路中开关的外壳是用塑料做的，它起绝缘作用，开关内部的金属片用铜制成的，它起导电的作用。
×
【解析】人体是导体。
我们用电路检测器检测人体，小灯泡不亮，有多种原因，比如灯泡坏了、电路断路等，不能以此说明人体不是导体。
√
【解析】该题干的内容是正确。回形针和图钉属于导体，木块属于绝缘体。木块、回形针、金属图钉合起来可以做一个简易小开关。
善于导电的物质是导体，不善于导电的物体是绝缘体。
、实验探究题
（1）
（2）略
【解析】（1）通过表格分析可得 ：1和234不能联通，234之间要连接在一起。
（2）检测电路暗盒时，为了避免发生遗漏，应该按照一定的顺序来检测。先对接线柱进行编号，然后选1号接线柱，依次和刺余的接线柱进行连接检测；再选择2号接线柱，依次和除1号以外的其他接线柱进行连接检测，重复使用这祥的方法，直到全部检测完毕。
、连线题
【解析】小灯泡从上到下的结构依次是：玻璃泡、灯丝、金属架和连接点。
本题考查的是灯泡的结构。
、简答题
解：（1）不懂电器技术的人，对电器设备不要乱拆、乱装，更不要乱接电线。（2）屋外电线和进户线要架设牢固，以免被风吹断，发生危险。（3）不要用湿手触碰开关和用电器，以免触电。
【解析】（1） 用电量大的电器不要共用一个插座 （2） 拔掉长时间不用的电器插头 （3） 插头要插好 （4） 插头插座不能用湿布擦拭等。
触电是人体触及带电体、带电体与人体之间电弧放电时，电流经过人体流入大地或是进入其他导体构成回路的现象。
【解析】图中电路图给出的按顺序分别是：灯泡、导线、电池、开关。
这些原件都是构成电路的基本组成部分，需要熟记。
