第十五章 电流和电路 综合素质评价试题（含答案）

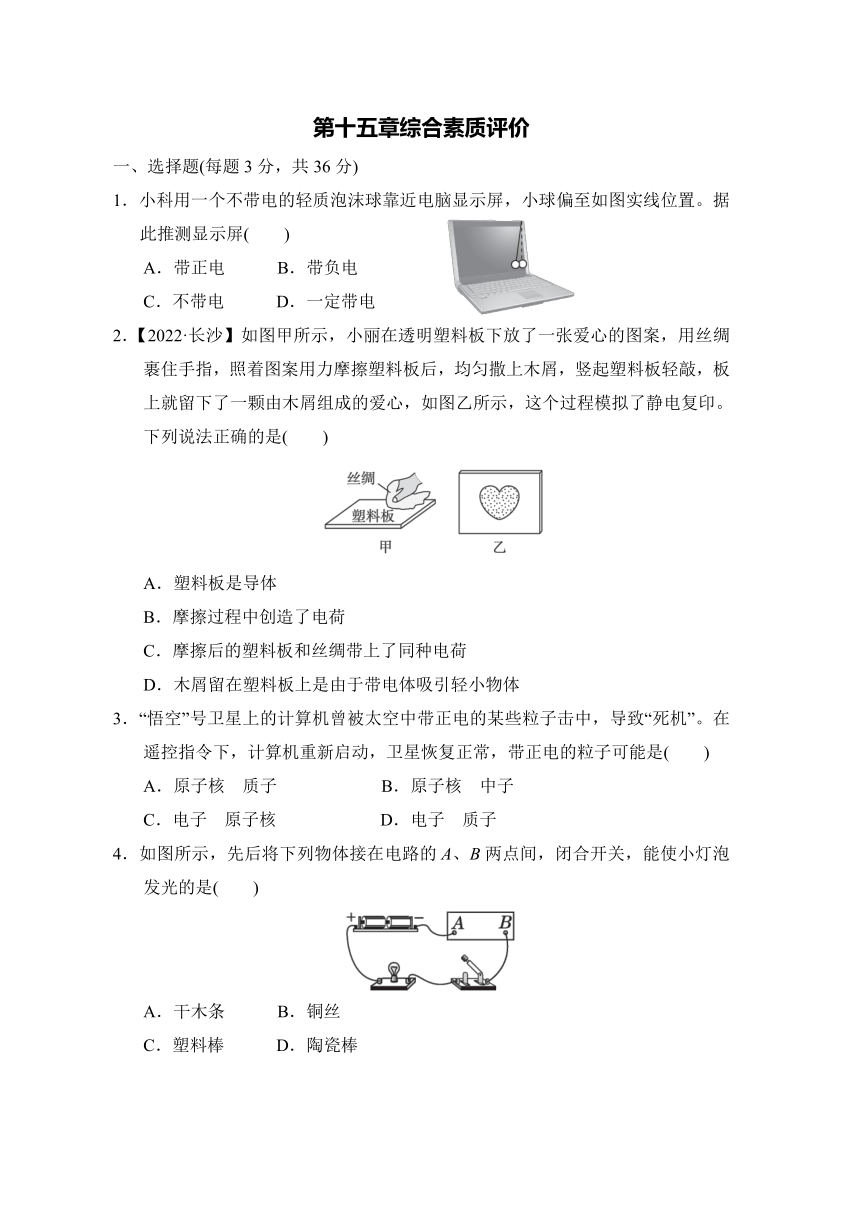

第十五章综合素质评价
一、选择题(每题3分，共36分)
1．小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏(　　)
A．带正电 　　B．带负电
C．不带电 　　D．一定带电
2．【2022·长沙】如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。下列说法正确的是(　　)
INCLUDEPICTURE "../JWR336.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../23秋%20典中点%209%20物理%20R（刘欢欢/JWR336.EPS" \* MERGEFORMAT \d
A．塑料板是导体
B．摩擦过程中创造了电荷
C．摩擦后的塑料板和丝绸带上了同种电荷
D．木屑留在塑料板上是由于带电体吸引轻小物体
3．“悟空”号卫星上的计算机曾被太空中带正电的某些粒子击中，导致“死机”。在遥控指令下，计算机重新启动，卫星恢复正常，带正电的粒子可能是(　　)
A．原子核　质子 　　　　　B．原子核　中子
C．电子　原子核 　　　　　D．电子　质子
4．如图所示，先后将下列物体接在电路的A、B两点间，闭合开关，能使小灯泡发光的是(　　)
INCLUDEPICTURE "../ZX71.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../23秋%20典中点%209%20物理%20R（刘欢欢/ZX71.EPS" \* MERGEFORMAT \d
A．干木条 　　B．铜丝
C．塑料棒 　　D．陶瓷棒

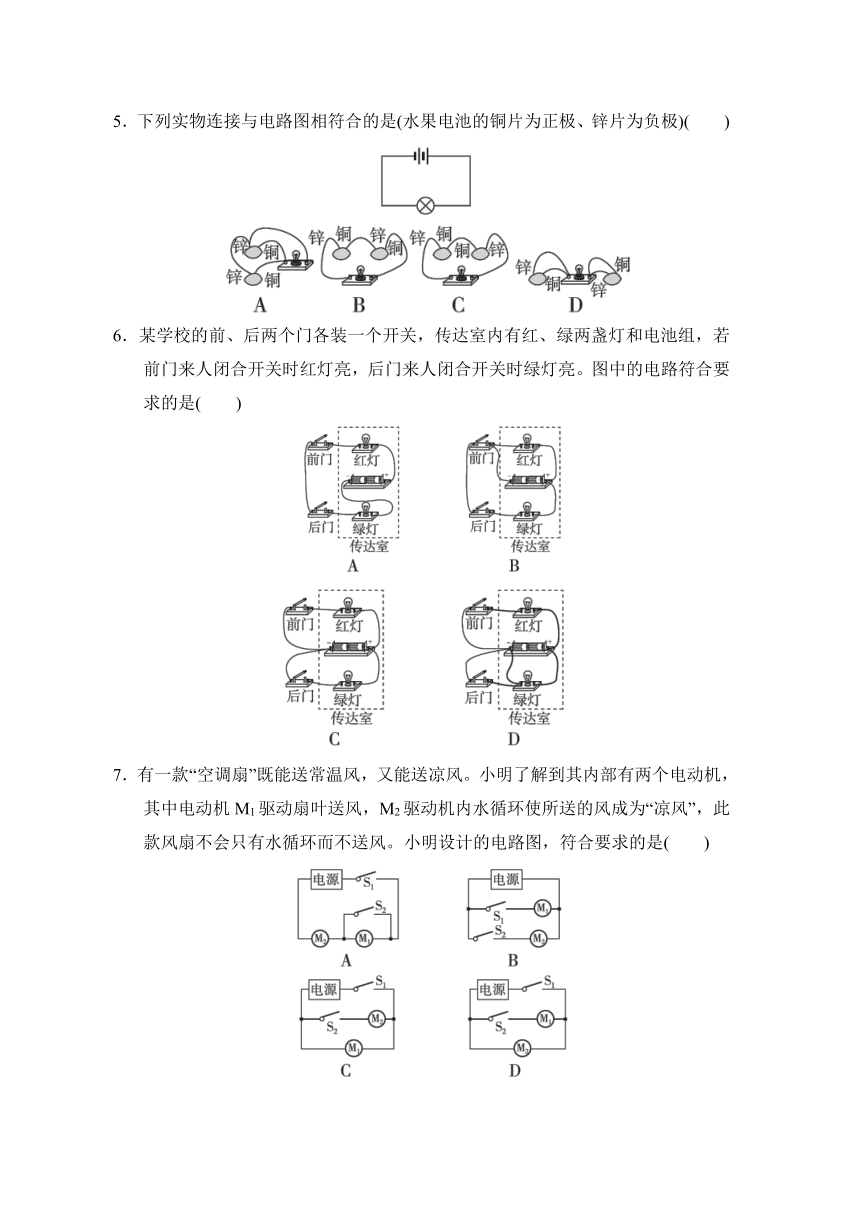

5．下列实物连接与电路图相符合的是(水果电池的铜片为正极、锌片为负极)(　　)
6．某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮。图中的电路符合要求的是(　　)
INCLUDEPICTURE "../FF232.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../23秋%20典中点%209%20物理%20R（刘欢欢/FF232.EPS" \* MERGEFORMAT \d
7．有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机M1驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是(　　)
INCLUDEPICTURE "../OS395.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../23秋%20典中点%209%20物理%20R（刘欢欢/OS395.EPS" \* MERGEFORMAT \d

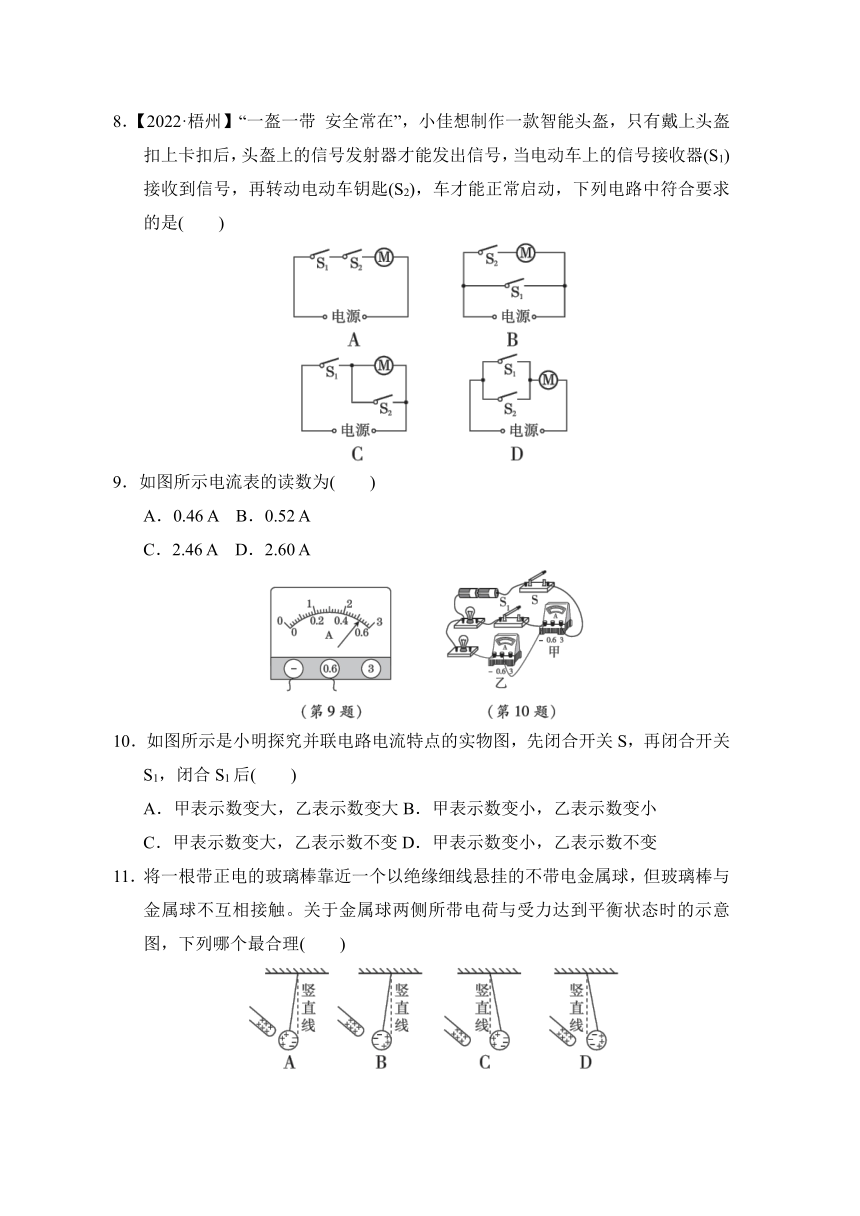

8．【2022·梧州】“一盔一带 安全常在”，小佳想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器(S1)接收到信号，再转动电动车钥匙(S2)，车才能正常启动，下列电路中符合要求的是(　　)
INCLUDEPICTURE "../JWR337.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../23秋%20典中点%209%20物理%20R（刘欢欢/JWR337.EPS" \* MERGEFORMAT \d
9．如图所示电流表的读数为(　　)
A．0.46 A B．0.52 A
C．2.46 A D．2.60 A
10．如图所示是小明探究并联电路电流特点的实物图，先闭合开关S，再闭合开关S1，闭合S1后(　　)
A．甲表示数变大，乙表示数变大B．甲表示数变小，乙表示数变小
C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变
11．将一根带正电的玻璃棒靠近一个以绝缘细线悬挂的不带电金属球，但玻璃棒与金属球不互相接触。关于金属球两侧所带电荷与受力达到平衡状态时的示意图，下列哪个最合理(　　)
INCLUDEPICTURE "../ZX74.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../23秋%20典中点%209%20物理%20R（刘欢欢/ZX74.EPS" \* MERGEFORMAT \d

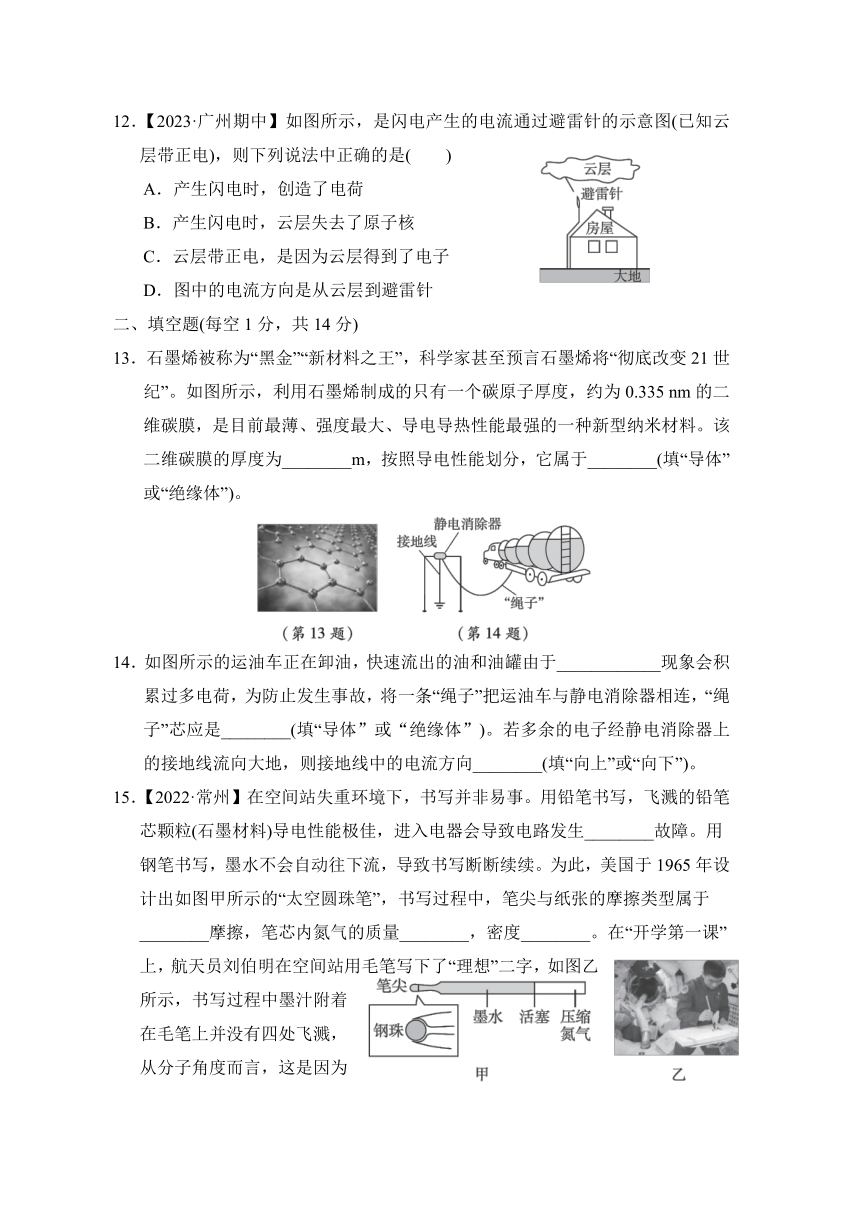

12．【2023·广州期中】如图所示，是闪电产生的电流通过避雷针的示意图(已知云层带正电)，则下列说法中正确的是(　　)
A．产生闪电时，创造了电荷
B．产生闪电时，云层失去了原子核
C．云层带正电，是因为云层得到了电子
D．图中的电流方向是从云层到避雷针
二、填空题(每空1分，共14分)
13．石墨烯被称为“黑金”“新材料之王”，科学家甚至预言石墨烯将“彻底改变21世纪”。如图所示，利用石墨烯制成的只有一个碳原子厚度，约为0.335 nm的二维碳膜，是目前最薄、强度最大、导电导热性能最强的一种新型纳米材料。该二维碳膜的厚度为________m，按照导电性能划分，它属于________(填“导体”或“绝缘体”)。
14．如图所示的运油车正在卸油，快速流出的油和油罐由于____________现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是________(填“导体”或“绝缘体”)。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向________(填“向上”或“向下”)。
15．【2022·常州】在空间站失重环境下，书写并非易事。用铅笔书写，飞溅的铅笔芯颗粒(石墨材料)导电性能极佳，进入电器会导致电路发生________故障。用钢笔书写，墨水不会自动往下流，导致书写断断续续。为此，美国于1965年设计出如图甲所示的“太空圆珠笔”，书写过程中，笔尖与纸张的摩擦类型属于________摩擦，笔芯内氮气的质量________，密度________。在“开学第一课”上，航天员刘伯明在空间站用毛笔写下了“理想”二字，如图乙所示，书写过程中墨汁附着在毛笔上并没有四处飞溅，从分子角度而言，这是因为____________________________________________________。

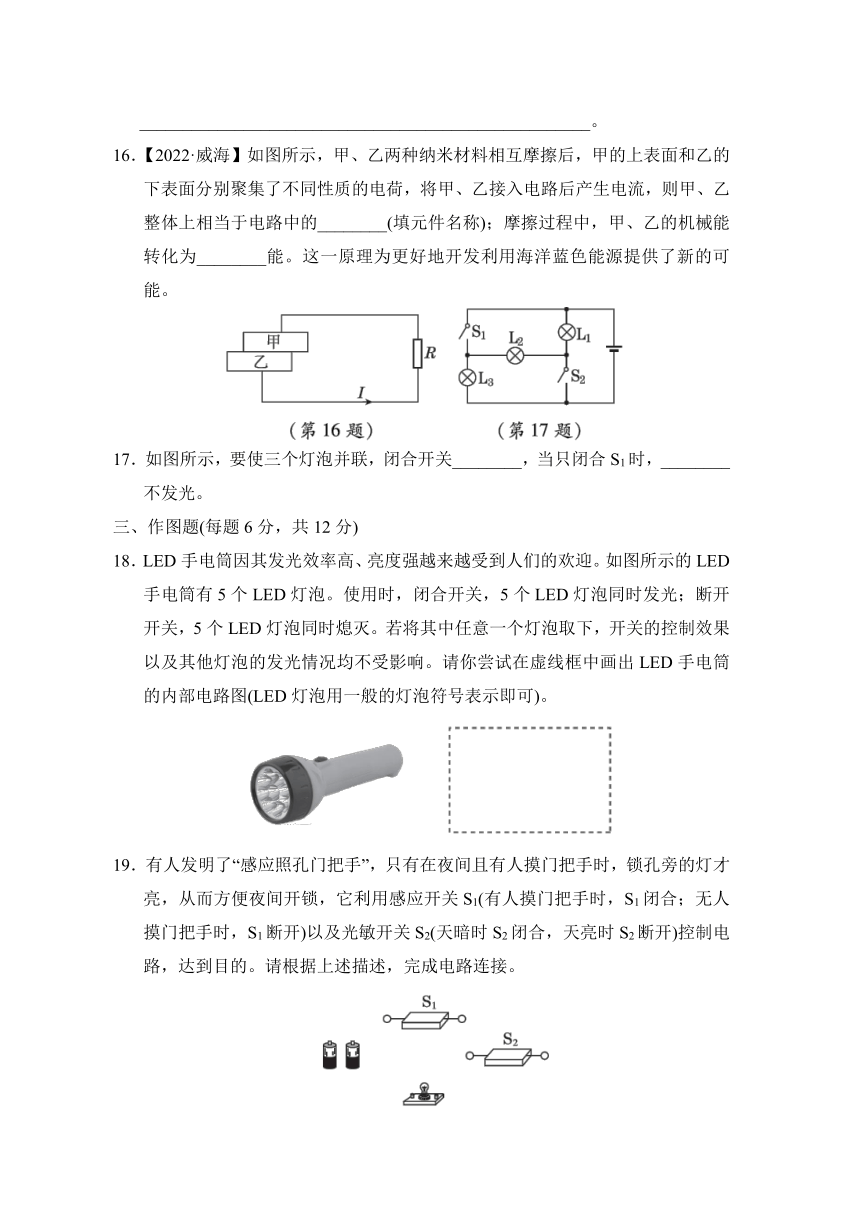

16．【2022·威海】如图所示，甲、乙两种纳米材料相互摩擦后，甲的上表面和乙的下表面分别聚集了不同性质的电荷，将甲、乙接入电路后产生电流，则甲、乙整体上相当于电路中的________(填元件名称)；摩擦过程中，甲、乙的机械能转化为________能。这一原理为更好地开发利用海洋蓝色能源提供了新的可能。
17．如图所示，要使三个灯泡并联，闭合开关________，当只闭合S1时，________不发光。
三、作图题(每题6分，共12分)
18．LED手电筒因其发光效率高、亮度强越来越受到人们的欢迎。如图所示的LED手电筒有5个LED灯泡。使用时，闭合开关，5个LED灯泡同时发光；断开开关，5个LED灯泡同时熄灭。若将其中任意一个灯泡取下，开关的控制效果以及其他灯泡的发光情况均不受影响。请你尝试在虚线框中画出LED手电筒的内部电路图(LED灯泡用一般的灯泡符号表示即可)。
INCLUDEPICTURE "../CC230.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../23秋%20典中点%209%20物理%20R（刘欢欢/CC230.EPS" \* MERGEFORMAT \d
19．有人发明了“感应照孔门把手”，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁，它利用感应开关S1(有人摸门把手时，S1闭合；无人摸门把手时，S1断开)以及光敏开关S2(天暗时S2闭合，天亮时S2断开)控制电路，达到目的。请根据上述描述，完成电路连接。
INCLUDEPICTURE "../xw70.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../23秋%20典中点%209%20物理%20R（刘欢欢/xw70.EPS" \* MERGEFORMAT \d
四、实验探究题(每题8分，共24分)
20．下表是探究摩擦起电时得出的物体带电次序，表中任何两种物体相互摩擦时，次序在前的带正电，次序在后的带负电。
研究材料1 石棉 玻璃 羊毛 木棉 石蜡
研究材料2 羊毛 尼龙 木棉 火碱 树脂
(1)由表可知玻璃与石棉摩擦后，玻璃将带________电荷。
(2)羊毛的原子核对核外电子的束缚能力要比木棉________(填“强”或“弱”)。
(3)由表中________(填“能”或“不能”)判断出玻璃和尼龙摩擦后二者的带电情况；如果能，玻璃和尼龙摩擦后，尼龙将带________电荷。
21．在“探究串联电路中各点的电流有什么关系”时，小明设计实验如下。
把两个灯泡L1、L2串联起来接到如图所示电路中，分别把图中A、B、C各点断开，把________接入，测量流过的电流，看看它们之间有什么关系。换上另外两个小灯泡，再次测量三点的________，看看是否还有同样的关系。
下表是两次测量的记录数据。
A点的电流I1/A B点的电流I2/A C点的电流I3/A
第一次测量 0.3 0.3 0.3
第二次测量 0.2 0.2 0.2
分析和论证：
(1)在拆接电路时，开关S必须处于________状态。
(2)结论：串联电路中各处________相等。
22．在探究并联电路中干路电流与各支路电流的关系时，一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成如图甲所示的电路，然后把一个电流表分别接入电路中A、B、C处测量电流，并记录
数据。
(1)小李将电流表接在A处，闭合开关，电流表示数如图乙所示。为了测量结果准确，她应该断开开关，________________________，重新进行实验。
(2)小张测量时，闭合开关，发现指针向“0”刻度的左侧偏转，电流表连接存在的错误是____________________________________________________________。
(3)老师收集到几个组的数据如下表：
组别 L1规格 L2规格 IA/A IB/A IC/A
1 甲 甲 0.12 0.12 0.23
2 乙 丙 0.15 0.20 0.35
3 甲 丁 0.12 0.14 0.26
4 甲 丁 0.16 0.18 0.30
①对于测量数据的相关分析，以下说法正确的两项是(　　)
A．第1组数据没有测量误差
B．分析多组数据是为了减小误差
C．选用不同规格的灯进行实验，可使结论更具普遍性
D．第4组数据的偏差可能是电流表未调零引起的
②分析表中数据可得，并联电路中_____________________________________
__________________________________________________________________。
五、综合应用题(23题6分，24题8分，共14分)
23．如图所示，电流表A1的读数是1.3 A，电流表A2的读数是0.54 A。则：
(1)通过灯泡L2的电流是多少安？
(2)通过灯泡L1的电流是多少安？
24．如图甲所示的电路，当开关闭合后，电流表A1的示数如图乙所示，电流表A2的示数如图丙所示。
(1)请写出流过电灯L2的电流和干路中电流大小。
(2)流过电灯L1的电流是多少？
答案
一、1．D　点拨：由图可知，不带电的轻质泡沫球能够被显示屏吸引，则说明显示屏一定带电，故D正确。
2．D　点拨：塑料板是绝缘体，故A错误；摩擦过程中不会创造电荷，故B错误；摩擦后的塑料板和丝绸带异种电荷，故C错误；带电体能吸引轻小物体，因此在平放的塑料板上均匀地撒上一层木屑时，塑料板上带电区域把木屑吸住，故D正确。
3．A　点拨：原子核、质子带正电，中子不带电，电子带负电。
4．B　点拨：在电路的A、B两点间接入导体，闭合开关后灯泡才能发光，铜丝是导体。
5．B　点拨：原电路图中，两电池串联后给灯泡供电。A中两电池并联，错误。C中两电池的正极连接在一起，错误。D中两个电池短路，错误。
6．C　点拨：由题意知，两个灯泡并联，且各由一个开关控制，前门开关控制红灯，后门开关控制绿灯，故C正确。
7．C　点拨：A图中开关S1闭合，电动机M1和M2串联同时工作；S1、S2都闭合，电动机M1被短路不能工作，不合题意；B图中只闭合开关S1，电动机M1工作，驱动扇叶送风，水循环没有开启；只闭合开关S2，电动机M2工作，驱动机内水循环，风扇不能工作。水循环和送风互不影响，不合题意；C图中开关S1闭合，电动机M1工作，驱动扇叶送风；再闭合开关S2，电动机M2工作，驱动机内水循环，使所送的风成为“凉风”；若S1断开，无论S2是否闭合，电动机M2都不能工作，符合题意；D图中闭合开关S1，电动机M2工作，驱动机内水循环而不送风，再闭合开关S2，电动机M1工作，驱动扇叶送风，不合
题意。
8．A　点拨：由题可知，当电动车上的信号接收器(S1)接收到信号，再转动电动车钥匙(S2)，车才能正常启动，说明这两个开关相互影响，是串联的。
9．B　点拨：图中电流表选用的量程为0～0.6 A，分度值为0.02 A，指针在第2大格第6小格处，则示数为0.52 A。
10．C　点拨：甲表在干路，测并联电路的总电流，乙表在支路，测通过下面小灯泡的电流。闭合开关S，再闭合开关S1后，甲表示数变大，乙表示数不变。
11．B　点拨：将带正电的玻璃棒靠近不带电的金属球时，由于静电感应金属球带电，不带电的金属球靠近玻璃棒的一边带上负电荷，另一边带上正电荷。由于异种电荷相互吸引，故金属球会偏向带正电的玻璃棒。
12．D　点拨：闪电是云层的放电现象，云层在运动过程中与空气摩擦失去电子，云层带正电，可见A、B、C错误；云层带正电荷，避雷针工作时尖端放电，负电荷从大地定向移动到云层，因此电流的方向是从云层流向避雷针，故D
正确。
二、13.3.35×10－10；导体　点拨：1 nm＝10－9m，则0.335 nm＝3.35×10－10 m；这种新材料是从石墨材料中剥离出来的，石墨容易导电，故这种新材料属于导体。
14．摩擦起电；导体；向上　点拨：电流的方向与电子定向移动的方向相反，故接地线中的电流方向向上。
15．短路；滚动；不变；变小；分子间有引力
点拨：导电性能极佳的铅笔芯颗粒进入电器可能会使电路发生短路；用圆珠笔写字时，笔尖在纸上滚动，阻碍笔尖滚动的摩擦属于滚动摩擦；墨水向笔尖流动，笔芯内氮气的体积增大，质量不变，由密度公式可知，密度变小；墨汁附着在毛笔上没有四处飞溅，是因为分子之间存在着相互作用的引力。
16．电源；电　点拨：甲的上表面和乙的下表面分别聚集了不同性质的电荷，将甲、乙接入电路后产生电流，甲、乙整体上相当于电路中的电源；摩擦过程中，甲、乙的机械能转化为电能。
17．S1、S2；L1、L2　点拨：闭合开关S1，导线将L1、L2短路，电路中只有L3
工作。
三、18．解：如图所示。　点拨：经分析可知，5个LED灯泡并联，开关位于干路上。
INCLUDEPICTURE "../CC231.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../23秋%20典中点%209%20物理%20R（刘欢欢/CC231.EPS" \* MERGEFORMAT \d
19．解：如图所示。
INCLUDEPICTURE "../XW71.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../23秋%20典中点%209%20物理%20R（刘欢欢/XW71.EPS" \* MERGEFORMAT \d
点拨：由题意可知，感应开关S1、光敏开关S2串联共同控制灯。
四、20．(1)负　
(2)弱　
(3)能；负
点拨：(1)由“次序在前的带正电，次序在后的带负电”知，玻璃与石棉摩擦后，石棉带正电，玻璃带负电。(2)由“次序在前的带正电，次序在后的带负电”知，羊毛与木棉摩擦后，羊毛带正电，木棉带负电。可见，羊毛在摩擦过程中会失去电子，羊毛的原子核对核外电子束缚能力弱。(3)由表中第一行信息可知，玻璃的次序在羊毛之前，由表中第二行信息可知，羊毛的次序在尼龙之前，故玻璃的次序在尼龙之前，则玻璃与尼龙相互摩擦后，玻璃带正电，尼龙带负电。
21．电流表；电流　(1)断开　(2)电流
22．(1)换用电流表的小量程
(2)电流表“＋”“－”接线柱接反了
(3)①CD；②干路电流等于各支路电流之和
五、23．解：(1)电流表A2测的是通过灯泡L2的电流，故I2＝0.54 A。
(2)通过灯泡L1的电流I1＝I－I2＝1.3 A－0.54 A＝0.76 A。
24．解：(1)根据并联电路电流特点，干路电流等于各支路电流之和，电流表A1的示数应该大于电流表A2的示数；又A1指针偏转的角度小于A2，则电流表A1选择的是0～3 A量程，电流表A2选择的是0～0.6 A量程；电流表A1的分度值为0.1 A，示数为1.2 A；电流表A2的分度值为0.02 A，示数为0.3 A；则干路总电流为I＝1.2 A，流过电灯L2的电流为I2＝0.3 A。
(2)流过电灯L1的电流I1＝I－I2＝1.2 A－0.3 A＝0.9 A。
