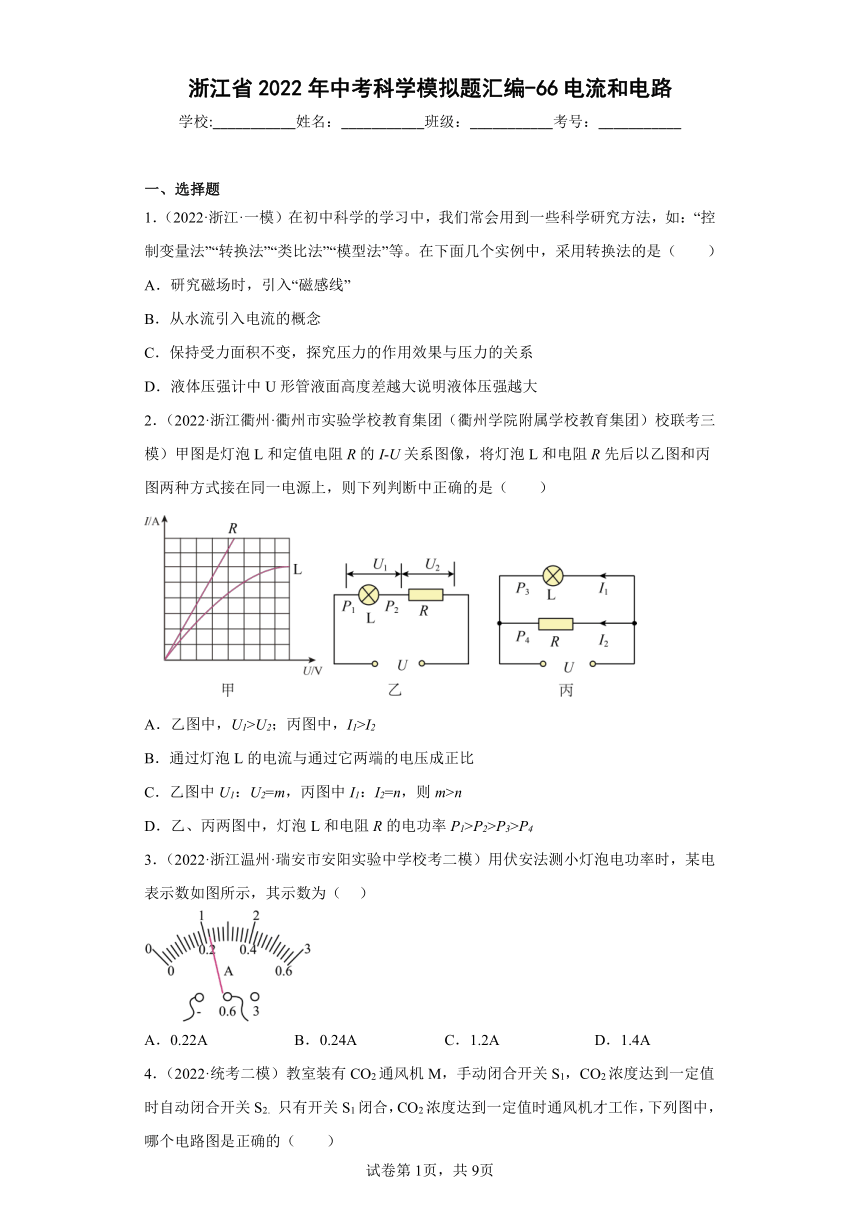

浙江省2022年中考科学模拟题汇编-66电流和电路
学校:___________姓名：___________班级：___________考号：___________
一、选择题
1．（2022·浙江·一模）在初中科学的学习中，我们常会用到一些科学研究方法，如：“控制变量法”“转换法”“类比法”“模型法”等。在下面几个实例中，采用转换法的是（ ）
A．研究磁场时，引入“磁感线”
B．从水流引入电流的概念
C．保持受力面积不变，探究压力的作用效果与压力的关系
D．液体压强计中U形管液面高度差越大说明液体压强越大
2．（2022·浙江衢州·衢州市实验学校教育集团（衢州学院附属学校教育集团）校联考三模）甲图是灯泡L和定值电阻R的I-U关系图像，将灯泡L和电阻R先后以乙图和丙图两种方式接在同一电源上，则下列判断中正确的是（ ）
A．乙图中，U1>U2；丙图中，I1>I2
B．通过灯泡L的电流与通过它两端的电压成正比
C．乙图中U1：U2=m，丙图中I1：I2=n，则m>n
D．乙、丙两图中，灯泡L和电阻R的电功率P1>P2>P3>P4
3．（2022·浙江温州·瑞安市安阳实验中学校考二模）用伏安法测小灯泡电功率时，某电表示数如图所示，其示数为（ ）
A．0.22A B．0.24A C．1.2A D．1.4A
4．（2022·统考二模）教室装有CO2通风机M，手动闭合开关S1，CO2浓度达到一定值时自动闭合开关S2. 只有开关S1闭合，CO2浓度达到一定值时通风机才工作，下列图中，哪个电路图是正确的（ ）
A． B．
C． D．
5．（2022·浙江温州·温州市第十二中学校考二模）近日温州各地正在进行共享电单车整治活动，采用了一体化式还车设计。当断开或闭合车锁S1时，车上的照明灯L就会熄灭或亮起。使用者归还头盔后，头盔锁S2闭合，再闭合车锁S1后蜂鸣器才会发声提示还车成功。下列电路图符合以上原理的是（ ）
A． B．
C． D．
6．（2022·浙江宁波·校联考三模）“网课”让学习更加便捷，但也容易使人们用眼过度。如图所示，电加热眼罩可以缓解眼疲劳。它有两个发热电阻，当开关S1闭合时，R1工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。 以下简化模拟电路设计正确的是（ ）
A． B．
C． D．

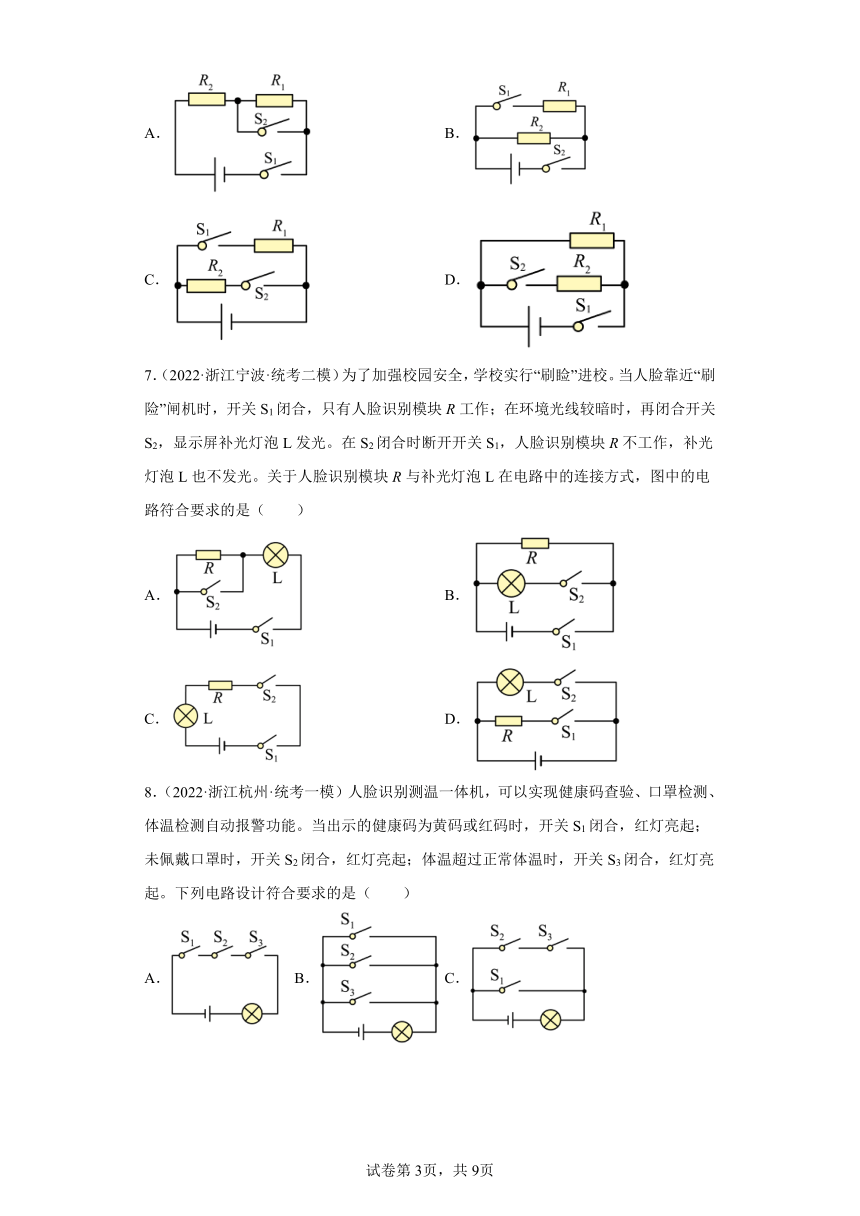

7．（2022·浙江宁波·统考二模）为了加强校园安全，学校实行“刷睑”进校。当人脸靠近“刷险”闸机时，开关S1闭合，只有人脸识别模块R工作；在环境光线较暗时，再闭合开关S2，显示屏补光灯泡L发光。在S2闭合时断开开关S1，人脸识别模块R不工作，补光灯泡L也不发光。关于人脸识别模块R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（ ）
A． B．
C． D．
8．（2022·浙江杭州·统考一模）人脸识别测温一体机，可以实现健康码查验、口罩检测、体温检测自动报警功能。当出示的健康码为黄码或红码时，开关S1闭合，红灯亮起；未佩戴口罩时，开关S2闭合，红灯亮起；体温超过正常体温时，开关S3闭合，红灯亮起。下列电路设计符合要求的是（ ）
A． B． C． D．

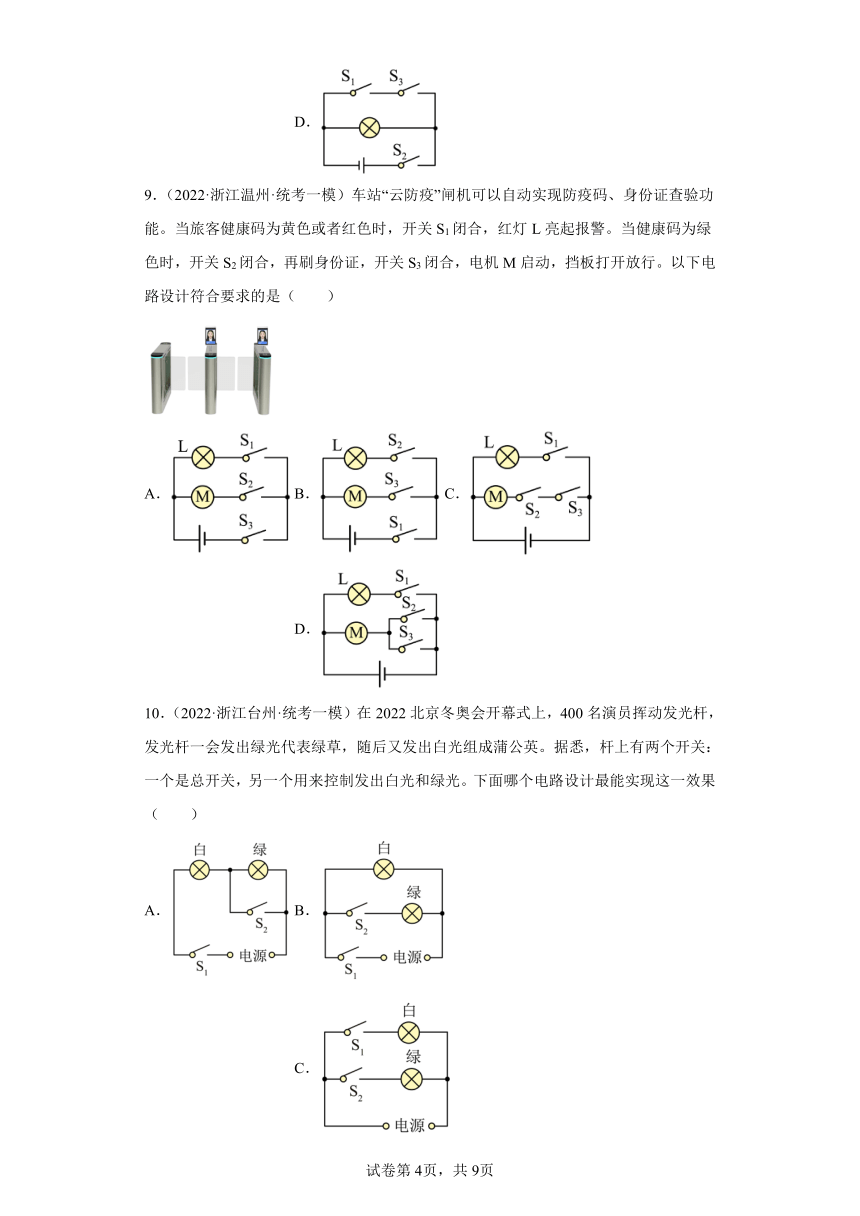

9．（2022·浙江温州·统考一模）车站“云防疫”闸机可以自动实现防疫码、身份证查验功能。当旅客健康码为黄色或者红色时，开关S1闭合，红灯L亮起报警。当健康码为绿色时，开关S2闭合，再刷身份证，开关S3闭合，电机M启动，挡板打开放行。以下电路设计符合要求的是（ ）
A． B． C． D．
10．（2022·浙江台州·统考一模）在2022北京冬奥会开幕式上，400名演员挥动发光杆，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英。据悉，杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。下面哪个电路设计最能实现这一效果（ ）
A． B． C． D．

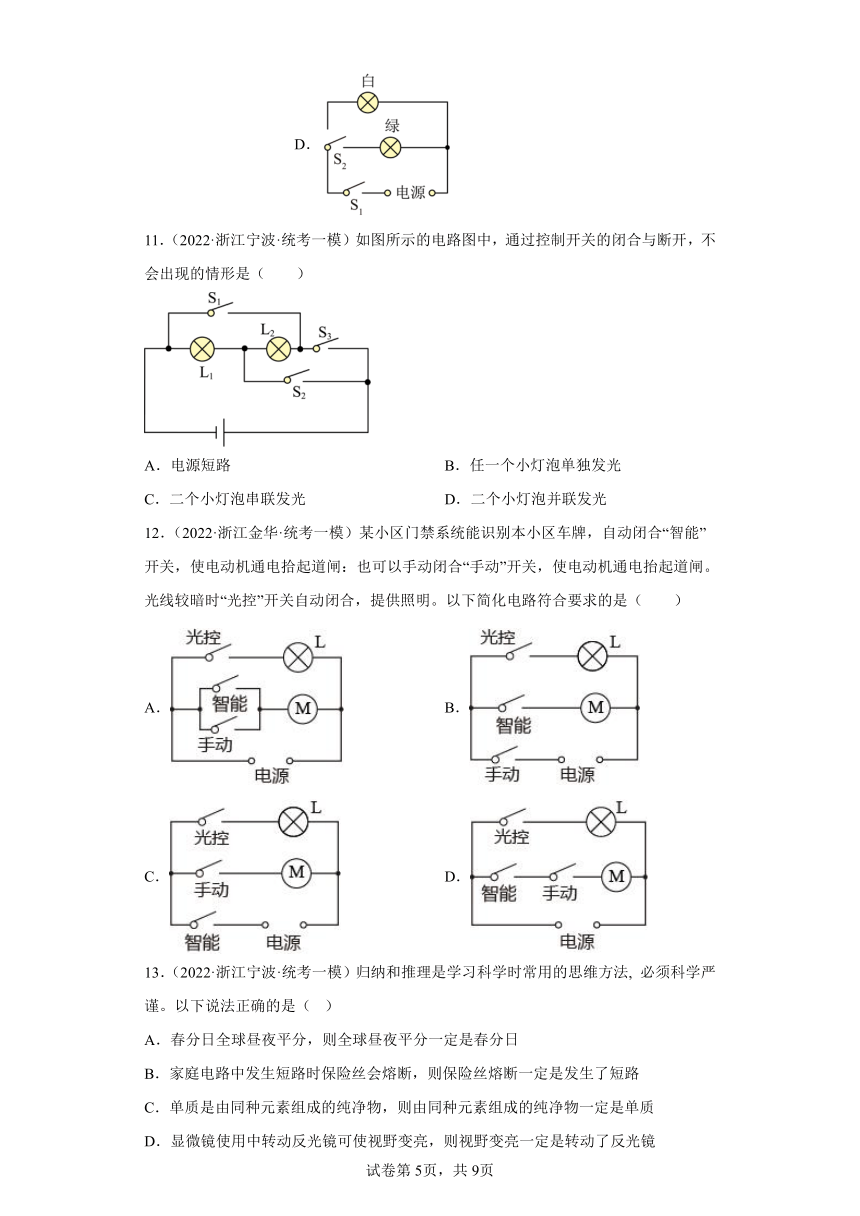

11．（2022·浙江宁波·统考一模）如图所示的电路图中，通过控制开关的闭合与断开，不会出现的情形是（ ）
A．电源短路 B．任一个小灯泡单独发光
C．二个小灯泡串联发光 D．二个小灯泡并联发光
12．（2022·浙江金华·统考一模）某小区门禁系统能识别本小区车牌，自动闭合“智能”开关，使电动机通电拾起道闸：也可以手动闭合“手动”开关，使电动机通电抬起道闸。光线较暗时“光控”开关自动闭合，提供照明。以下简化电路符合要求的是（ ）
A． B．
C． D．
13．（2022·浙江宁波·统考一模）归纳和推理是学习科学时常用的思维方法, 必须科学严谨。以下说法正确的是（ ）
A．春分日全球昼夜平分，则全球昼夜平分一定是春分日
B．家庭电路中发生短路时保险丝会熔断，则保险丝熔断一定是发生了短路
C．单质是由同种元素组成的纯净物，则由同种元素组成的纯净物一定是单质
D．显微镜使用中转动反光镜可使视野变亮，则视野变亮一定是转动了反光镜
14．（2022·浙江衢州·统考一模）高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。下列所示电路图能实现上述目标的是（ ）
A． B．
C． D．
15．（2022·浙江温州·统考二模）某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作。小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮。四位同学设计了该电热水壶的模拟电路，其中可能正确的是（ ）
A． B． C． D．
二、填空题
16．（2022·浙江金华·统考一模）很多电热水器都带有由绝缘材料制成“防电墙"装置，其内部结构如图所示，呈涡流状的“防电墙”管径细、管路长。由于水本身具有电阻，即使热水器内胆内漏电，但经过“防电墙”后在人体上的分压大约在12V左右甚至更小，远低于人体的安全电压，从而有效的保障了消费者的生命安全。
（1）在热水器意外漏电时，水流与人体与大地构成了一个电路。则“防电墙”相当于电路中的___________ （选填“电源"、“开关" 或“电阻" ）。
（2）结合“防电墙”的结构，利用所学的科学知识解释它能防触电的原因。( )
17．（2022·浙江丽水·统考一模）用电器甲和乙上都标有“3.6V”字样，它们的电流随电压变化关系如图所示。分析图示信息：
（1）甲和乙串联在3.6V电源上，实际电压U甲：U乙=___________。
（2）甲和乙并联在3.6V电源上，电路总功率=___________。
三、简答题
18．（2022·浙江温州·温州市第十二中学校考二模）在“制作自动保温器”的项目活动中，小明设计了如图甲所示自动保温电路图。其工作原理为：当工作电路接通电源，处于保温器内的电热丝工作，双金属片AB受热逐渐向一侧弯曲；当保温器内温度达到设定值时，双金属片（阻值忽略不计）与导体C接触，控制电路中衔铁被吸下，使得工作电路自动断开，电热丝停止加热。温度降低到一定值后，双金属片与C脱离，电热丝重新加热。
（1）当双金属片与导体C接触时，控制电路中的灯L亮度的变化情况是___________；
（2）如图乙所示为不同长度的黄铜片和康铜片升高相同温度后的长度变化情况。小明欲用这两种金属来制作双金属片AB，则金属片A应选择两种材料中的___________；
（3）小明想提高自动保温器的设定温度，下列方法可行的是___________。
A．滑动变阻器滑片左移 B．减少电磁铁线圈匝数
C．减小控制电路的电压 D．将导体C适当远离双金属片
19．（2022·浙江温州·瑞安市安阳实验中学校考二模）小明发现冬季洗澡时，浴室内镜面很容易“起雾”，用吹风机对着镜面吹热风，‘雾”很快就可以散去。
（1）“雾”散去的过程称为______（填一种物态变化）；
（2）图1是某品牌某型号吹风机的铭牌，该吹风机按照图示功率工作5分钟，消耗的电能为______；
型号：XF-8019电压：220V频率：50Hz功率：2000W
（3）该吹风机共有两个开关，分别控制风速和冷热，风由电动机M提供，热量由电热丝R提供，只闭合S1，吹冷风；只闭合S2，不出风，也不发热；闭合S1和S2，吹热风；除此，吹风机还带有过热保护系统，当吹风机内部温度过高时，吹风机会停止工作，电阻R0是过热保护系统中的热敏电阻，其阻值随温度变化关系如图2。下列电路模型与该吹风机工作情况吻合的是( )
A． B．
C． D．
四、探究题
20．（2022·浙江杭州·统考二模）将滑动变阻器与灯泡并联是否可以用来调节灯泡的亮暗，小徐设计了如图所示的电路进行实验。已知电源电压U=8伏，闭合开关S，当滑动变阻器接入电路阻值为5欧时，电流表A1的示数为0.4安。忽略温度对灯泡阻值的影响。求：
（1）灯L的实际功率；( )
（2）电流表A的示数；( )
（3）继续调节滑片位置，发现电流表A的示数改变， 电流表A1示数不变，则滑动变阻器与灯泡并联 ___________ （选填“能”或“不能”）调节灯的亮度。
参考答案：
1．D
【详解】A．研究磁场时，引入“磁感线”采用的是模型法，故A不符合题意；
B．把看不见的电流类比为看得见的水流，所有的方法是类比法，故B不符合题意；
C．保持受力面积不变，探究压力的作用效果与压力的关系，运用的是控制变量法，故C不符合题意；
D．将液体压强转换为液体压强计中U形管液面高度差，运用的方法是转换法，故D符合题意。
故选D。
2．C
【详解】A．乙图中灯泡与电阻串联，则通过它们的电流相同，根据甲图知道，灯的电压大于R的电压，即U1＞U2；丙图中灯泡与电阻并联，则它们两端的电压相等，根据甲图知道，I1＜I2，综上所述，说明灯的电阻RL大于R的电阻，故A错误；
B．由图甲知，灯的I-U关系图像是曲线，说明灯的电阻是变化的，所以通过灯泡的电流与它两端的电压不成正比，故B错误；
C．由图乙知，灯泡与电阻串联，所以通过它们的电流相同，由知道，当电流相同时，电压与电阻成正比，所以
由图丙知，灯泡与电阻并联，各支路两端的电压相同，由知道，当电压相同时，电流与电阻成反比，所以
即m>n，故C正确；
D．乙图中通过灯泡L和电阻R的电流相同，由知道
P1>P2
丙图中灯泡与电阻并联，灯泡与电阻两端的电压相等，I1＜I2，由知道
P4＞P3
故D错误。
故选C。
3．A
【详解】图中电流表的量程是0~0.6A，分度值是0.02A，电流表的示数是0.22A，故A符合题意，BCD不符合题。
故选A。
4．D
【详解】根据“只有开关S1闭合，CO2浓度达到一定值时通风机才工作”可知，只有两个开关都闭合时，通风机才会工作，即两个开关相互影响，二者应该为串联，然后与通风机串联。
故选D。
5．B
【详解】根据题目描述可知，照明灯工作时，蜂鸣器不一定工作，则二者不相互影响，应该为并联；车锁S1同时控制蜂鸣器和照明灯，则它应该在干路上；头盔锁S2只能控制蜂鸣器，因此S2应该和蜂鸣器串联在同一支路上，故B符合题意，ACD不符合题意。
故选B。
6．D
【详解】经分析知道，R1、R2并联，开关S1位于干路，开关S2位于R2支路。
A．由电路图知道，开关S1闭合时，R1与R2同时工作，再闭合S2后，只有R2工作，故A不符合题意；
B．由电路图知道，开关S1闭合时，电路断路，再闭合S2后，R1与R2同时工作，故B不符合题意；
C．由电路图知道，开关S1闭合时，只有R1工作，电路的总电阻最大，总功率最小，为低温状态；再闭合S2后，R1、R2并联同时工作，电路的总电阻最小，总功率最大，为高温状态；若断开S1，电路为R2的简单电路，眼罩不会停止发热，故C不符合题意；
D．由电路图知道，开关S1闭合时，只有R1工作，电路的总电阻最大，总功率最小，为低温状态；再闭合S2后，R1、R2并联同时工作，电路的总电阻最小，总功率最大，为高温状态；若断开S1，电路断路，眼罩停止发热，故D符合题意。
故选D。
7．B
【详解】由题意知道，闭合开关S1，只有人脸识别模块R工作，闭合开关S2，显示屏补光灯泡L发光，说是R与L互不影响，所以两者并联；在S2断开时闭合开关S1，补光灯泡L不发光，说明S1在干路上，S2在灯泡L的支路，故B正确。
故选B。
8．B
【详解】A．由图可知，S1、S2、S3串联在一起接入电路，只有全部闭合时，红灯才会亮，故A不符合题意。
B．由图可知，S1、S2、S3并联在一起接入电路，任一开关闭合时，红灯都会亮。根据题干要求，当出示的健康码为黄码或红码时，开关S1闭合，红灯亮起；未佩戴口罩时，开关S2闭合，红灯亮起；体温超过正常体温时，开关S3闭合，红灯亮起。只要满足任何一个要求时，红灯就亮起。因此电路图符合要求，故B符合题意。
C．由图可知，S2、S3串联在一起接入电路然后再与S1并联，只有S2、S3同时闭合或闭合S1时，红灯才会亮起，故C不符合题意。
D．由图可知，S1、S3串联在一起接入电路然后再与灯泡并联，开关S2接在干路上控制整个电路，若开关S1、S3闭合，S2断开，红灯不会亮；若开关S1、S3闭合，S2也闭合，电源将被短路，故D不符合题意。
故选B。
9．C
【详解】由题意可知，当出示的健康码为黄色或者红色时，开关S1闭合，红灯亮起；当健康码为绿色时，开关S2闭合，再刷身份证，开关S3闭合，电机M启动，这说明开关S2、S3共同控制电动机；电动机与灯泡能各自独立工作是并联的；开关S1与红灯L在一条支路中；开关S2、S3、电动机串联在另一条支路中。
A．灯泡和电动机并联，开关S3在干路中，只闭合开关S1，灯泡不会发光，只有闭合开关S3、S1，灯泡才会发光，故A不符合题意；
B．灯泡和电动机并联，开关S1在干路中，只闭合开关S3，电动机不会工作，只有闭合开关S3、S1，电动机才能工作，故B不符合题意；
C．灯泡和电动机并联，开关S1和红灯L在一条支路中，开关S2、S3、电动机串联在另一条支路中，故C符合题意；
D．灯泡和电动机并联，开关S2和开关S3并联，闭合S2或闭合S3，电动机都工作，故D不符合题意。
故选C。
10．D
【详解】A．闭合开关S1，两个灯泡串联，绿灯和白灯都发光，故A不符合题意；
B．闭合开关S1，白灯接入电路，发出白光，再闭合开关S2，绿灯和白灯并联，两个灯泡都发光，故B不符合题意；
C．两个灯泡并联，两个支路各有一个开关，没有总开关，故C不符合题意；
D．开关S1在总开关，先闭合开关S1，当S2拨到绿灯端，绿灯发光，当S2拨到白灯端，白灯发光，故D符合题意。
故选D。
11．B
【详解】A．当开关S1和S3闭合时，电源短路，故A不符合题意；
B．闭合开关S2，只有L1发光，L2不能单独发光，故B符合题意。
C．闭合开关S3，两个灯泡串联，都能发光，故C不符合题意；
D．闭合开关S1和S2，两个灯泡并联，都能发光，故D不符合题意。
故选B。
12．A
【详解】自动闭合“智能”开关，使电动机通电拾起道闸，也可以手动闭合“手动”开关，使电动机通电抬起道闸，这说明“智能”开关或“手动”开关都能独立控制电动机，即两个开关并联；夜间光线较暗时，“光控开关”自动闭合，接通灯泡L提供照明；因灯泡与电动机在工作时互不影响，所以灯泡与电动机并联；根据选项中的电路图可知，A符合题意，BCD不符合题意。
13．C
【详解】A．春分日或秋分日昼夜平分，故春分日全球昼夜平分，则全球昼夜平分可能是春分日或秋分日，故A错误；
B．电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大，故大功率用电器同时使用时，也会导致保险丝熔断，故B错误；
C．单质是由同种元素组成的纯净物，单质是由同种元素组成，由同种元素组成的纯净物一定是单质，故C正确；
D．显微镜使用中转动反光镜可使视野变亮，但如果视野较暗，可以调节反光镜、使用凹面镜或较大的光圈使视野变亮，故D错误；
故选C。
14．A
【详解】A．由电路图可知，两开关都闭合时灯泡发光，符合题意，故A正确；
B．由电路图可知，闭合任意一个开关，灯泡都发光，不符合题意，故B不正确；
CD．由电路图可知，闭合S2时指示灯亮，再闭合S1时指示灯不亮，且会发生电源短路，故CD不正确．
15．B
【详解】闭合开关时，灯泡和电阻丝同时工作，开关应该置于电路的干路。电热丝R断了，指示灯L仍然亮，说明电路采用的是并联结构。
故选B。
【点睛】
16． 电阻 见解析
【详解】（1）[1]在热水器意外漏电时，水流与人体与大地构成了一个电路。则“防电墙”相当于电路中的电阻，从而分担部分电压，保证人体安全。
（2）[2]“防电墙”能够防触电的原因：当发生漏电时，电源和大地之间形成通路，此时水的电阻与人体的电阻相当于构成串联电路，因为电阻串联具有分压作用，而且水的电组远远大于人体电阻，所以加在人体身上的电压小于安全电压，因此能保障人体安全不触电。
17． 2：1 1.62W
【详解】（1）[1]根据串联电路电流处处相等，串联电路中各用电器两端的电压之和等于电源电压，结合图像可知，甲和乙串联在3.6V电源上，甲、乙两端的电压分别是2.4V、1.2V，故实际电压U甲：U乙=2:1。
（2）[2]由图像可知，甲和乙并联在3.6V电源上，通过甲乙的电流分别是0.15A、0.3A，则干路电流为0.45A，故电路总功率
P=UI=3.6V
18． 熄灭 黄铜 D
【详解】（1）[1]根据图甲可知，当双金属片与导体C接触时，会将控制电路中的灯泡L短路，此时没有电流经过灯泡，控制电路中的灯L熄灭。
（2）[2]根据图乙可知，长度为1的康铜片升温后变成1.19，则长度为2的康铜片升温后变成2.38，即伸长了
2.38-2=0.38
而长度为2的黄铜片升高相同温度后长度为2.3，则伸出了
2.3-2=0.3
比较可知，同样长度的康铜和黄铜，康铜比黄铜的膨胀程度更大。根据图片可知，双金属片向左侧弯曲，则左侧膨胀程度小，应该为黄铜，即金属片A应选择两种材料中的黄铜。
（3）[3]提高自动保温器的设定温度，即达到原来的设定温度时，双金属片不能与导体C接触。由于双金属片的膨胀程度只与温度有关，因此只能通过将导体C远离双金属片的方式达到目的，故D符合题意，而ABC不符合题意。
故选D。
19． 汽化 6×105J D
【详解】（1）[1]“雾”散去，水由液态变成气态，属于汽化现象。
（2）[2]该吹风机按照图示功率工作5分钟，消耗的电能
W=Pt=2000W×5×60s=6×105J
（3）[3]A．只闭合S1，电动机工作，吹冷风，只闭合S2，电热丝工作，故A不符合题意；
B．只闭合S1，吹冷风；只闭合S2，不出风，也不发热；闭合S1和S2，吹热风，当吹风机内部温度过高时，电阻R0温度不变，电阻不变，通过电磁铁的电流不变，电磁铁衔铁不会吸下触点，吹风机仍然工作，故B不符合题意；
C．闭合S1，电动机工作，吹冷风，只闭合S2，电热丝工作，故C不符合题意；
D．只闭合S1，吹冷风；只闭合S2，不出风，也不发热；闭合S1和S2，吹热风；当吹风机内部温度过高时，电阻R0温度变高，电阻变小，通过电磁铁的电流变大，衔铁吸引触点，电路断开，吹风机会停止工作，故D符合题意。
故选D。
20． 3.2W 2A 不能
【详解】（1）[1] 由图可知，滑动变阻器与灯L并联，电流表A1测通过灯L的电流，并联电路各支路两端的电压相等且等于电源电压，则灯L的实际功率
PL=UIL=8V0.4A=3.2W
（2）[2]流过滑动变阻器的电流
电流表A测干路中的电流，干路中的电流等于各支路电流之和，则电流表A的示数
I=IL+I滑=0.4A+16A=2A
（3）[3]继续调节滑片位置，发现电流表A的示数改变，电流表A1示数不变，即通过小灯泡的电流不变，根据P=UI可知，灯L的实际功率不变，则灯L的亮度不变，所以滑动变阻器与灯泡并联不能调节灯的亮度。
