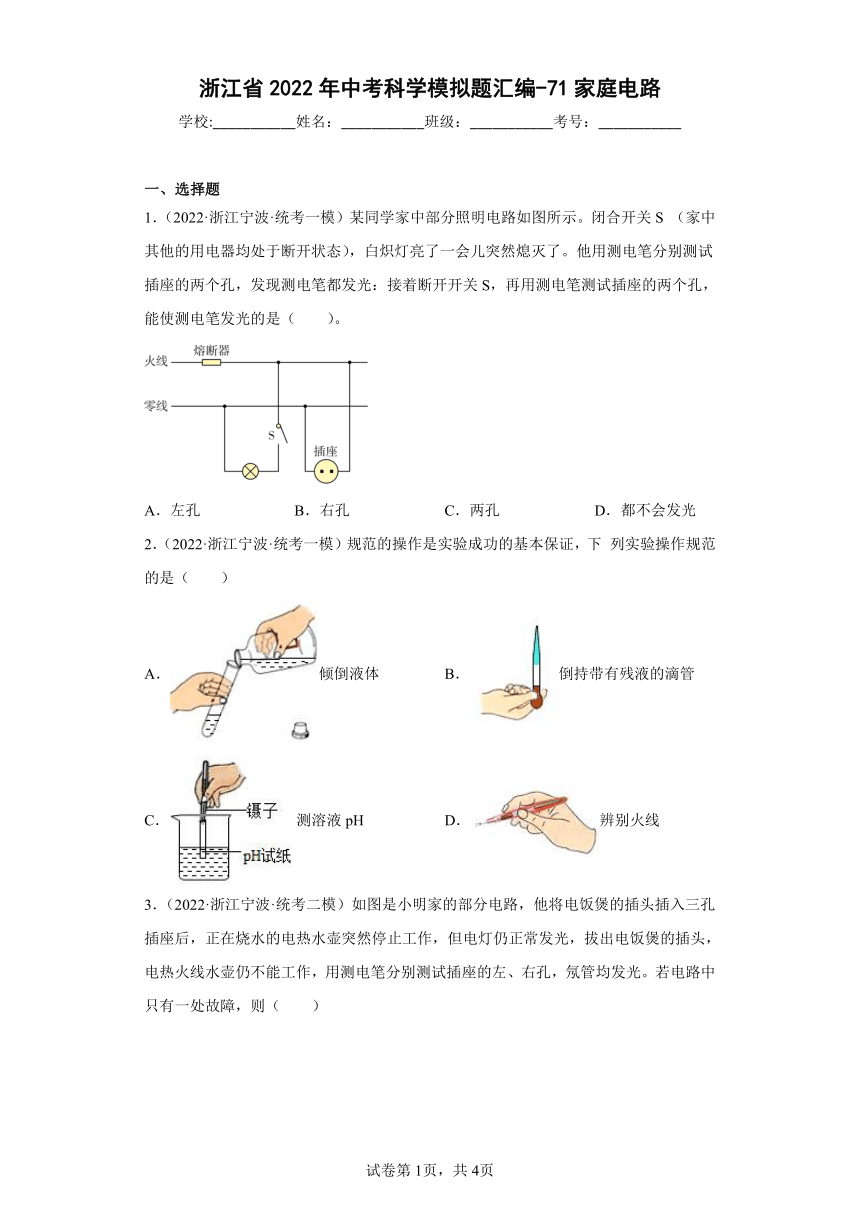

浙江省2022年中考科学模拟题汇编-71家庭电路
学校:___________姓名：___________班级：___________考号：___________
一、选择题
1．（2022·浙江宁波·统考一模）某同学家中部分照明电路如图所示。闭合开关S （家中其他的用电器均处于断开状态），白炽灯亮了一会儿突然熄灭了。他用测电笔分别测试插座的两个孔，发现测电笔都发光：接着断开开关S，再用测电笔测试插座的两个孔，能使测电笔发光的是（ ）。
A．左孔 B．右孔 C．两孔 D．都不会发光
2．（2022·浙江宁波·统考一模）规范的操作是实验成功的基本保证，下 列实验操作规范的是（ ）
A．倾倒液体 B．倒持带有残液的滴管
C．测溶液pH D．辨别火线
3．（2022·浙江宁波·统考二模）如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热火线水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（ ）
A．电热水壶所在电路的b、c间断路 B．插座的接地线断路
C．电路的a、b间导线断路 D．电路的c、d间导线断路
二、填空题
4．（2022·浙江杭州·统考一模）我国家庭电路的电压是___________V，家里的电灯、电冰箱等是___________联在电路中的。控制电灯的开关应安装在___________线上；电冰箱的插头应插入如图所示的三孔插座，目的是使其金属外壳通过插座___________（选填“A”“B”或“C”）孔中的地线与大地相连，防止因漏电而造成触电事故。
5．（2022·浙江舟山·校联考一模）电冰箱是常见的家用电器。
（1）冰箱门的门框密封条采用磁性材料，利用___________相互吸引来增强它的密封性能；
（2）电冰箱使用三脚插头与电源插座连接，如图所示细心观察发现，三脚插头中“1”与冰箱___________连接的，这个插脚比另外两个插脚要稍长。这样设计的好处是___________
A、插入插座中可更稳固更美观
B、插入插座时可确保冰箱外壳先接地
C、拔出插座时先使插头与火线相脱离
6．（2022·浙江杭州·统考二模）电工用如图所示的方法检查家庭电路，在进户线的干路上串联一只灯L1， 请根据所学知识回答下列问题：
（1）根据电路图，可以判断灯L1所在的电线与进户线中的___________线相连接。
（2）火线和零线之间的电压正常值为220V。当闭合开关S时，灯L1与L2都发光。此时L1两端的电压___________220V。（填“大于”、“小于”或“等于”）
（3）当闭合开关S时，灯L1正常发光，L2不发光，由此可以判断出L2灯头接线处___________。
7．（2022·浙江·一模）小明同学想在家里安装一盏照明灯 , 如图所示是他设计的电路。图中虚线框 1 和 2应连入开关和电灯 , 则开关应装在 ___ 方框中。安装完毕后 , 闭合开关 , 电灯不亮, 用测电笔分别测试 a 、 b 、 c 点时 , 测电笔的氖管都发光 , 则电路的故障为 ___.若保险丝处用一只相同型号的灯泡替换 , 在排除故障的情况下 , 闭合开关 , 原来的照明灯亮度将 ___( 选填“变大”、“变小”或“不变” ).
三、简答题
8．（2022·浙江杭州·统考二模）随着家庭电气化程度越来越高，用电安全是一个十分突出的问题，下表提供了一组人体电阻的数据。如图所示，用电器R（阻值为44欧），电路中还有熔断电流为8A的保险丝。则：
测量项目 手和手之间电阻 手与脚之间电阻 手与塑料鞋底之间电阻
完全干燥时 200千欧 300千欧 8000千欧
出汗或潮湿时 1千欧 1千欧 10千欧
（1）一个全身潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是___________A，通过计算分析此时保险丝是否熔断___________；
（2）当发现有人触电时，应该第一时间___________，在触电者未脱离电源前，严禁直接用手去触及伤员；
（3）为用电安全，有的电热水器安装了防电墙。防电墙技术就是在电热水器内部形成永久性电阻，从而降低异常情况下经过人体的电流值。经过防电墙处理后，发生异常情况时，人体承受的电压约10V，如图所示，这就保证了人体安全。若人体的最大电组约为20兆欧，求防电墙的电阻大约是多少？___________
9．（2022·浙江舟山·统考一模）如图为一款利用高温水蒸气熨烫衣服的挂烫机，它的正常工作电压为220V，水箱最多装水0.3kg，加热功率有大小两个档位。设计师最初设计的内部电路有甲、乙两种接法，其中电热丝R1＝55Ω、R2＝44Ω。［水的比热4.2×103J／（kg·℃）］
（1）使用挂烫机时，要插入三孔插座，是为了将金属外壳与______相连。
（2）高温水蒸气熨烫衣服时，水蒸气遇到衣服迅速______（填物态变化名称）成小水珠，放出热量将衣服熨平，所以使用时要避免烫伤。
（3）水箱最多装水时，将水从20℃加热到100℃，需要吸收多少热量______？
（4）乙电路中，熔断器里的保险丝允许通过的最大电流不得小于多少安______？
参考答案：
1．B
【详解】①插座的左孔与零线相连，右孔与火线相连，正常情况下，测电笔接触左孔不会发光，接触右孔会发光；
②闭合开关S后，白炽灯突然熄灭，可能是火线断开，也可能是零线断开；测电笔接触插座的左孔时也会发光，这说明进户线零线部分断开，此时左孔通过灯泡与火线相连而发光；
③断开开关S后，插座的右孔仍然与火线相连，而左孔却与火线断开，因此使测电笔发光的是右孔；
故B符合题意，ACD不符合题意。
故选B。
2．A
【详解】A．倾倒液体时，试管略微倾斜，试剂瓶口紧挨试管口，标签朝向手心，瓶塞倒放在桌面上，故A正确；
B．胶头滴管不能倒置，这样药液会流入胶帽而腐蚀，故B错误；
C．测溶液的pH值时，应该用玻璃棒蘸取少量滴在干燥的试纸上，然后再与标准比色卡比较即可，故C错误；
D．辨别火线时，测电笔的尾部必须与人体接触，故D错误。
故选A。
3．D
【分析】（1）在家庭电路中，所有的家用电器都是并联；正常情况下，测电笔接触火线，氖管发光，接触零线，氖管不发光；
（2）分析各个选项中故障所对应的现象，哪个与实际情况相同，它就是正确选项。
【详解】A．如果电热水壶所在电路的b、c间断路，则水壶开始就不能正常工作，不会等到电饭煲的插头插入后才停止工作，故A不符合题意；
B．插座所在的接地线断路，只会影响它的安全性能，对电路没有影响，所有的用电器都应该正常工作，故B不符合题意；
C．ab段是电水壶和电饭煲所在的火线干路部分，如果该处断路，那么测电笔测试插座时不会发光，故C不符合题意；
D．如果电路的c、d间导线断路，那么电水壶和插座都与火线接通，但是与零线断开，没有通路存在，所以电水壶不会工作。由于插座的左边的零线插孔通过电水壶与火线连通，所以测电笔会发出微弱的光，故D符合题意。
故选D。
4． 220 并 火 A
【详解】[1]世界各国的生活用电电压不完全相同，我国家庭电路的电压是220V。
[2]家里的电灯、电冰箱等可独立工作、互不影响，是并联在电路中的。
[3]为了安全用电，控制电灯的开关应安装在火线上。
[4]插座上A孔中的地线和室外的大地相连，插头上标着E的导线和用电器的金属外壳相连，电冰箱的插头应插入如图所示的三孔插座，目的是使其金属外壳通过插座A孔中的地线与大地相连，防止因漏电而造成触电事故。
5． 异名磁极 金属外壳 BC
【详解】（1）[1]冰箱门的密封条采用磁性材料为了封闭更严，因此是利用异名磁极相互吸引来增强它的密封性能。
（2）[2][3]三脚插头中“1”与冰箱的金属外壳连接，这个插脚比另外两个插脚要稍长稍长一些，可以使用电器在与火线接通之前先使外壳与地线相连；在拔插头时，先使插头与火线脱离，防止触电事故的发生。
故选BC。
6． 火 小于 短路
【详解】（1）[1]根据图片可知，灯泡L1所在的导线与开关相连，则灯泡L1与进户线中的火线相连接。
（2）[2]火线和零线之间的电压正常值为220V，当闭合开关S时，灯L1与L2串联，根据
U总=U1+U2
可知，此时L1两端的电压小于220V。
（3）[3]当闭合开关S时，灯L1正常发光，L2不发光，由此可以判断出L2灯头接线处短路。
7． 2 零线断路 变小
【详解】[1] 由于保险丝接在火线上，开关应接在灯与火线之间，所以，开关应接在2处；
[2]当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也亮了，说明通过电灯、开关与火线相通了，故零线断路；
[3] 若保险丝处用一只相同型号的灯泡替换，则两灯串联，由于串联分压，所以，原来的照明灯亮度将变小。
8． 0.22 没有熔断 见解析 420MΩ
【详解】（1）[1]由表格数据可知，一个潮湿的人手和脚之间的电阻R人=1000Ω，则手接触火线时通过人体的电流
[2]熔断丝的额定电流为8A，通过熔断丝的电流远远小于熔断丝的额定电流，所以熔断丝不会断。
（2）[3]发现有人触电时，需要切断电源或用干燥竿子将火线与人分离。
（3）[4]人体与防电墙串联，通过它们的电流相等，则
R墙=420MΩ
9． 大地（或地线） 液化 1.008×105J 9A
【详解】解：（1）[1]电加热器属于金属外壳用电器，插入三孔插座，是为了将金属外壳与地线相连，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生。
（2）[2]高温水蒸气熨烫衣服时，水蒸气遇到衣服时迅速由气态变成液态是液化现象，液化要放出大量的热，从而将衣服熨平。
（3）[3]将水箱中0.3kg的水从20℃加热到100℃，需要吸收热量
=4.2×103J/（kg ℃）×0.3kg×（100℃-20℃）=1.008×105J
（4）[4]选择乙当开关旋至1、2之间时，R1、R2并联，此时电路中电流最大，
因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，
所以，电路中的最大电流
因此熔断器里的保险丝允许通过的最大电流不得小于9A。
