第6节 电流与电压、电阻的关系

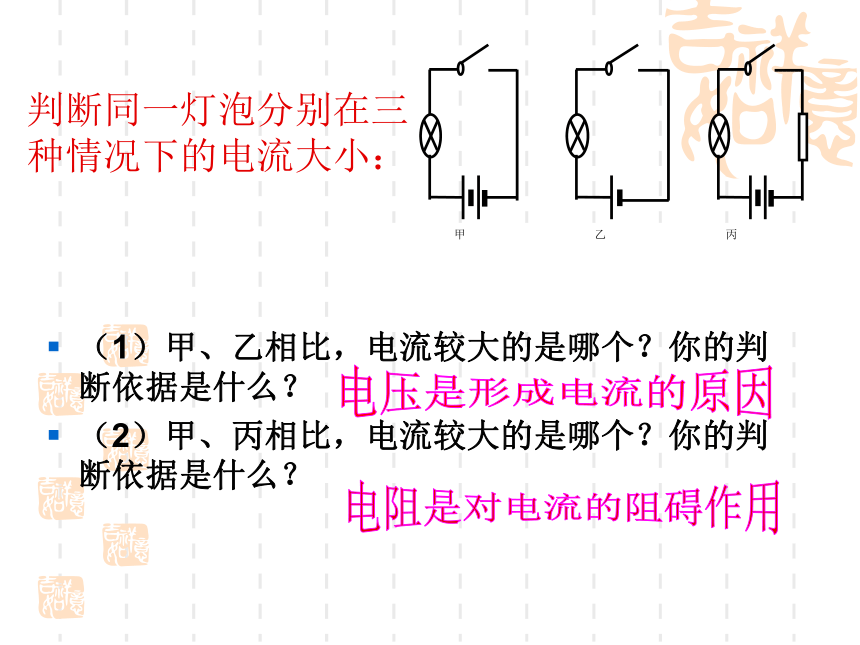

课件33张PPT。判断同一灯泡分别在三种情况下的电流大小：（1）甲、乙相比，电流较大的是哪个？你的判断依据是什么？
（2）甲、丙相比，电流较大的是哪个？你的判断依据是什么？分组讨论下面哪个课题有研究的必要？为什么？
1、电流跟电压、电阻的关系
2、电压跟电流、电阻的关系
3、电阻跟电流、电压的关系判断同一灯泡分别在三种情况下的电流大小：（1）甲、乙相比，电流较大的是哪个？你的判断依据是什么？
（2）甲、丙相比，电流较大的是哪个？你的判断依据是什么？电压是形成电流的原因电阻是对电流的阻碍作用第6节 电流与电压、电阻的关系第七节第1课时（1）甲、乙相比，甲的电流大，你推测电流与电压可能存在怎样的关系？

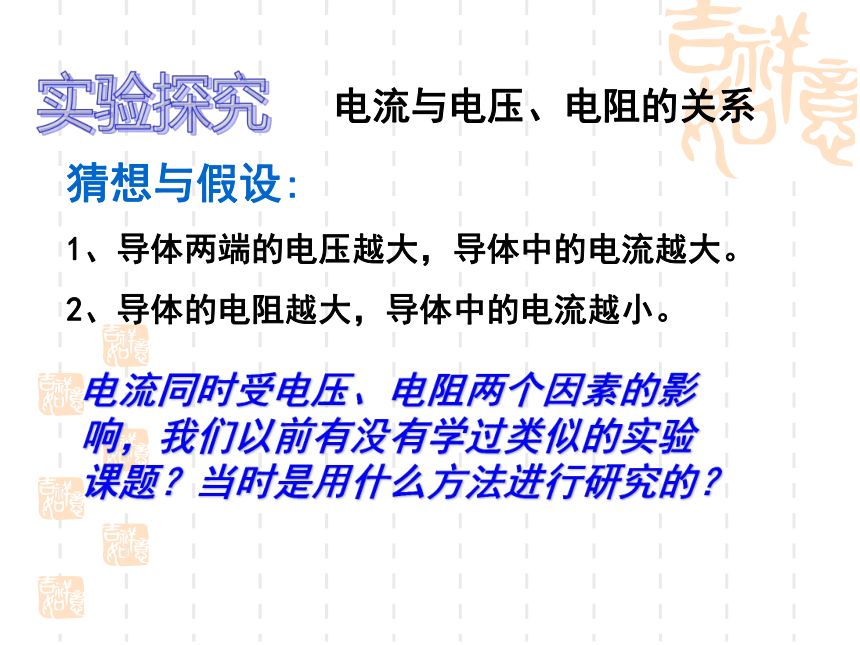

（2）甲、丙相比，甲的电流大，你推测电流与电阻可能存在怎样的关系？实验探究电流与电压、电阻的关系猜想与假设:
1、导体两端的电压越大，导体中的电流越大。
2、导体的电阻越大，导体中的电流越小。电流同时受电压、电阻两个因素的影响，我们以前有没有学过类似的实验课题？当时是用什么方法进行研究的？探
究
过

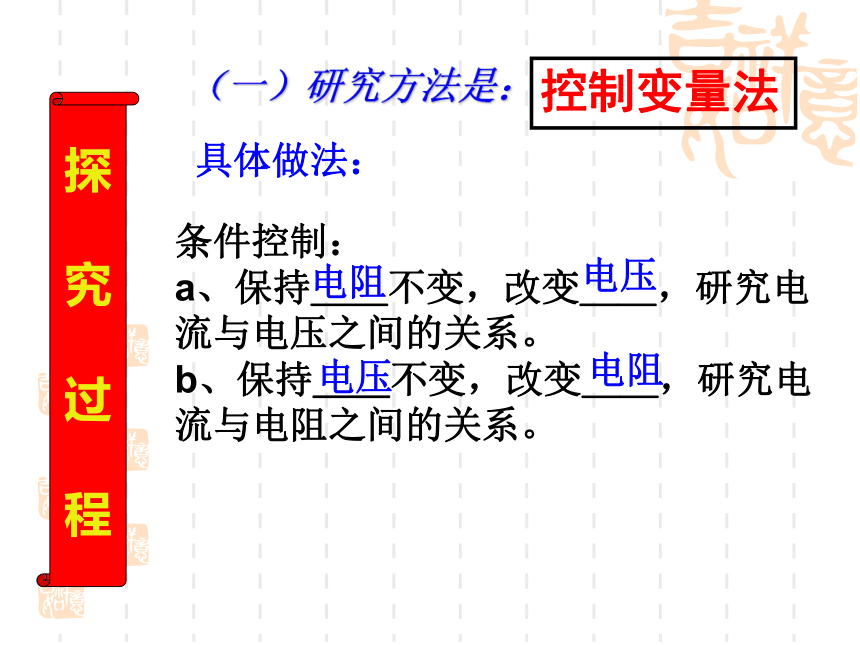

程（一）研究方法是：控制变量法具体做法：条件控制：
a、保持＿＿不变，改变＿＿，研究电流与电压之间的关系。
b、保持＿＿不变，改变＿＿，研究电流与电阻之间的关系。 电阻电压电压电阻探
究
过

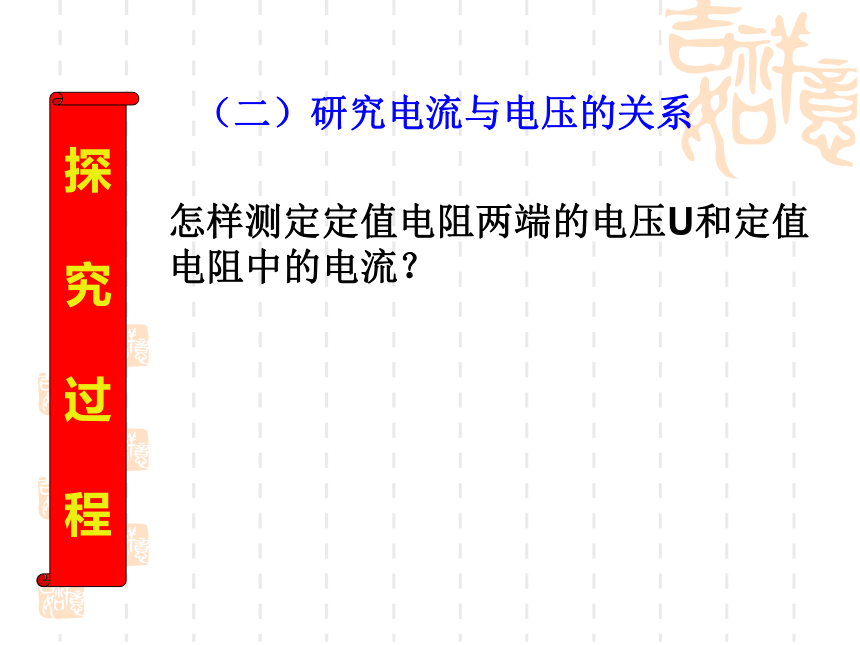

程1、怎样测定定值电阻两端的电压U和定值电阻中的电流？（二）电路设计2、通过什么方法改变定值电阻两端的电压U呢？电流表与电压表a、改变电池个数
b、利用串联分压，串联一个滑动变阻器。探
究
过

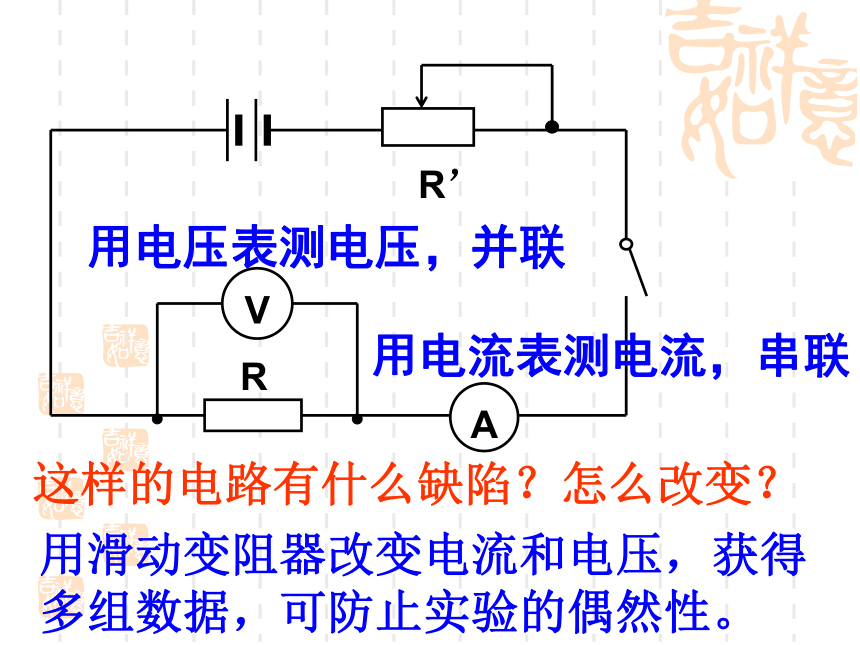

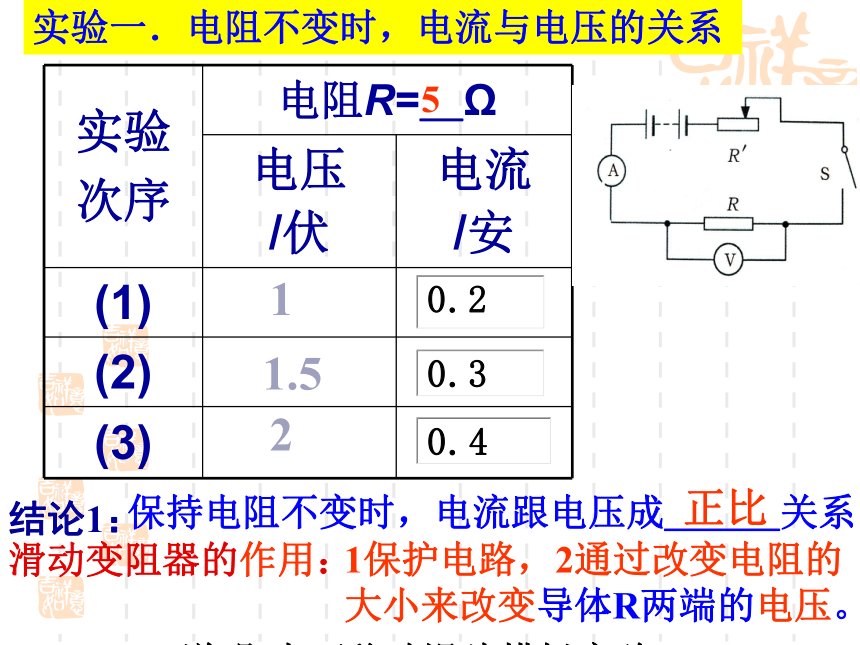

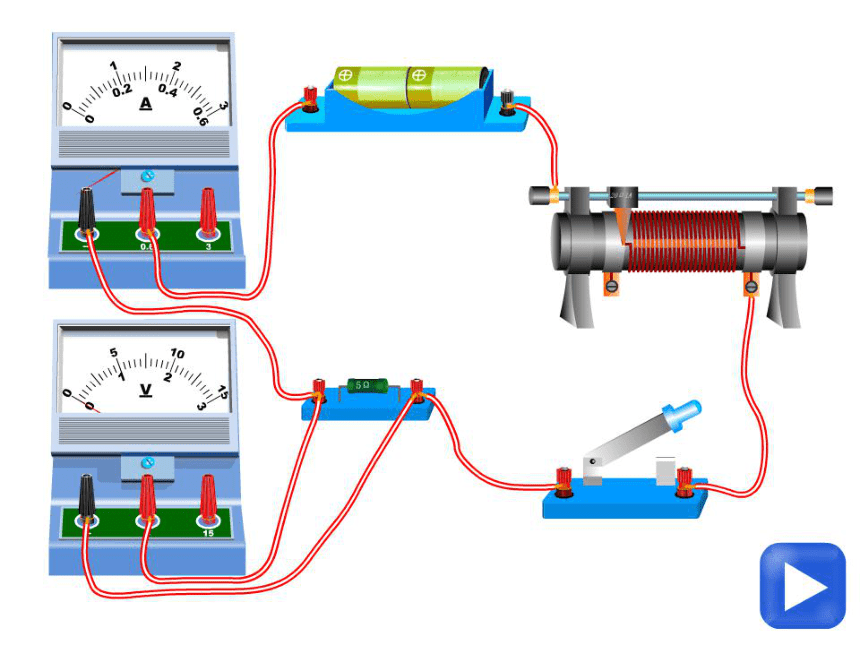

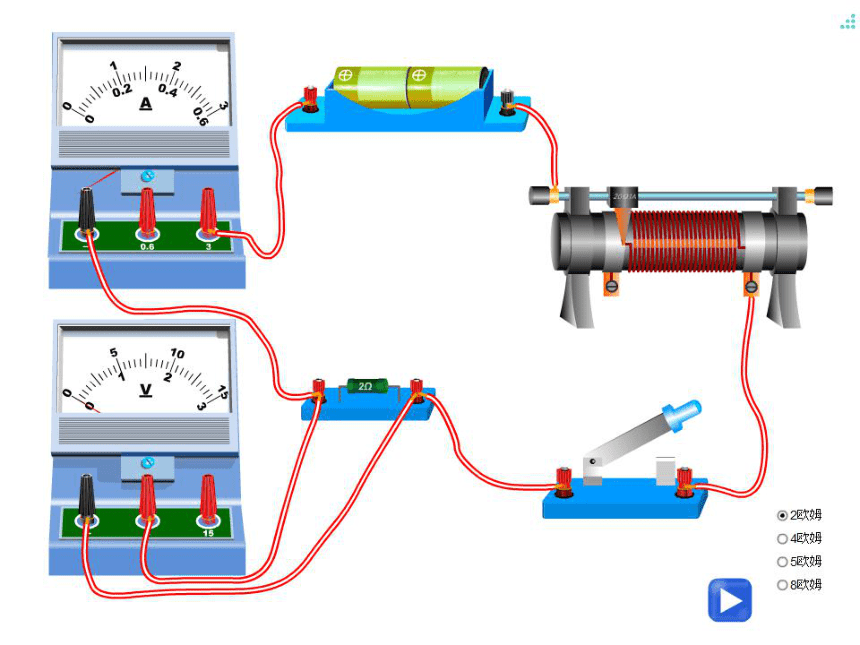

程（二）研究电流与电压的关系怎样测定定值电阻两端的电压U和定值电阻中的电流？R用电压表测电压，并联用电流表测电流，串联这样的电路有什么缺陷？怎么改变？用滑动变阻器改变电流和电压，获得多组数据，可防止实验的偶然性。实验一．电阻不变时，电流与电压的关系 保持电阻不变时，电流跟电压成＿＿＿关系。结论1： 521.51正比表格中的数据由实验时实际的填写。说明:也可移动滑片摸拟实验滑动变阻器的作用：　　1保护电路，2通过改变电阻的大小来改变导体R两端的电压。实验二．电压不变时，电流与电阻的关系 2542结论2：保持电压不变时，电流跟电阻成＿＿关系。反比滑动变阻器的作用：　　1保护电路，2保持被测导体两端的电压不变。 导体中电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。保持电阻不变时，电流跟电压成正比关系。结论1：结论2：保持电压不变时，电流跟电阻成反比关系。欧姆定律二、欧姆定律1.内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：3.变换公式：U=IR课堂练习1.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？2.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，该导体的电阻为______Ω,导体中通过的电流为_______A 。 只表示一段导体两端的电压和通过这段导体的电流之比等于这段导体的电阻，不能认为导体与电压成正比,与电流成反比。因为电阻是导体本身的性质，电压变大，电流也变大，而比值(电阻)不变。160.516表二：分析表一所得到的数据可得结论：＿＿＿＿＿＿＿＿＿。
分析表二所得到的数据可得结论:＿＿＿＿＿＿＿＿＿＿。
　　3、某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：　　表一：保持电阻不变时，电压增大，电流增大。(正比)保持电压不变时，电阻增大，电流减小。(反比)4.试根据欧姆定律，完成下列表格。4155第七节第2课时
欧姆定律的应用第二课时电流电荷定向移动I安A电流表电压使电路中形成电流的原因U伏V电压表电阻导体对电流的阻碍作用R欧Ω小测验欧姆定理公式：变换公式：应用： 已知电流、电压，求电阻 一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。欧姆定律：已知电压、电阻，求电流已知电阻、电流，求电压公式：变换公式： 车床照明灯的电压是36V，它正常工作时灯丝的电阻是32Ω。求通过灯丝的电流。R=32Ω I=？U=36V已知：应用1.已知电压、电阻，求电流（2）列出已知条件和所求量解题步骤：（1）画电路图（两个电阻必须画）（3）求解IU=36VR=32Ω求：I=？答：车床照明灯正常工作时，通过灯丝的电流约为1.13A.解：I=UR36V32Ω =≈1.13AP154例题1　一只电灯泡正常工作时的灯丝电阻是242欧，如果电灯线路的电压是220伏，求灯丝中通过的电流。已知：R＝242欧 U＝220伏
求： I=？
解：
答：电流是0.9安。P154例题2　一个电热水器工作时电热丝的电阻是22欧，通过的电流是10安，求电热水器工作时两端的电压。已知：I=10A R=22 Ω
求： U=？
解：　U＝I×R＝10安×22欧＝220伏
答：电压是220伏。应用2：已知电阻、电流，求电压 在如图所示的电路中,调节滑动变阻器 R’，使灯泡正常发光,用电流表测得通过它的电流值是0.6A.已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。已知：R=20Ω, 求：解：U=?U=I×R=0.6A×20Ω两端的电压是12V。=12V答：I=0.6A 某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。U=220V, I=0.18AR=?灯丝正常发光时的电阻值为1222Ω=1222Ω应用3：已知电流、电压，求电阻P154例题3　一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是6伏，又用电流表测得通过定值电阻的电流是0.3安，求这个定值电阻的阻值。已知：U＝6伏，I＝0.3安
求：R=？
解：
答：这个定值电阻的阻值是20欧。看 谁 画 得 最 快 最 好比一比 如何测量一个待测电阻(或小灯泡）的阻值?
1、请画出测量的电路图,
2、列出所需器材,
3、写出测量步骤.伏安法测电阻P1701.有甲乙两导体，甲导体的电阻是2Ω，两端电压是2V；乙导体的电阻是４Ω，两端电压是8V。某学生计算甲导体中的电流I甲时，列出：课堂练习　　试指出以上计算过程错在何处？并用正确的方法计算出甲乙两导体中通过的电流值。误将乙导体两端的电压作为甲导体两端的电压。答：正解：2.加在某一电阻器两端的电压为5V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？已知：已知：U1=5V，I1=0.5A求：R=？解：U2=20V，R=10 Ω解：求：I2=？3、某电流表的电阻约为0.1Ω，它的量程是0.6A，如将这个电流表直接连接到2V的蓄电池的两极上，会产生什么后果？ 欧姆定律是电学的基础，在电学中极其重要，希望同学们认真学习，不懂就问！教师寄语：
