第4节 电流的测量

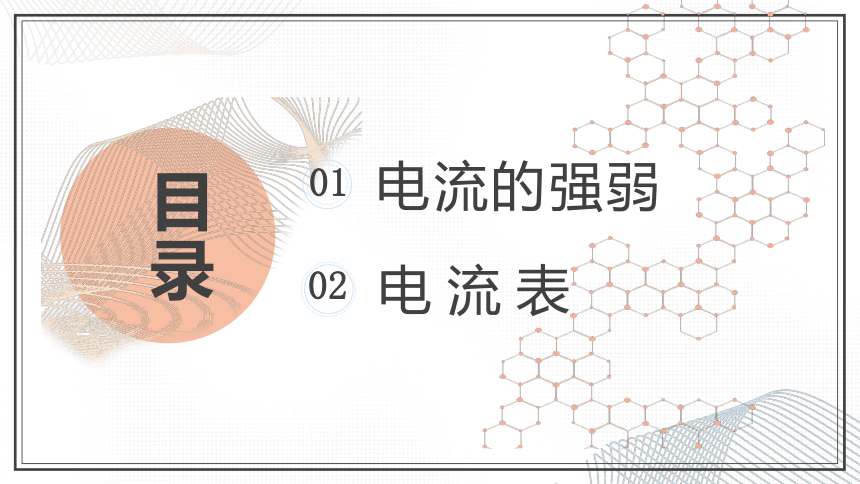

目录
01
电流的强弱
02
电流表
01
电流的强弱
1

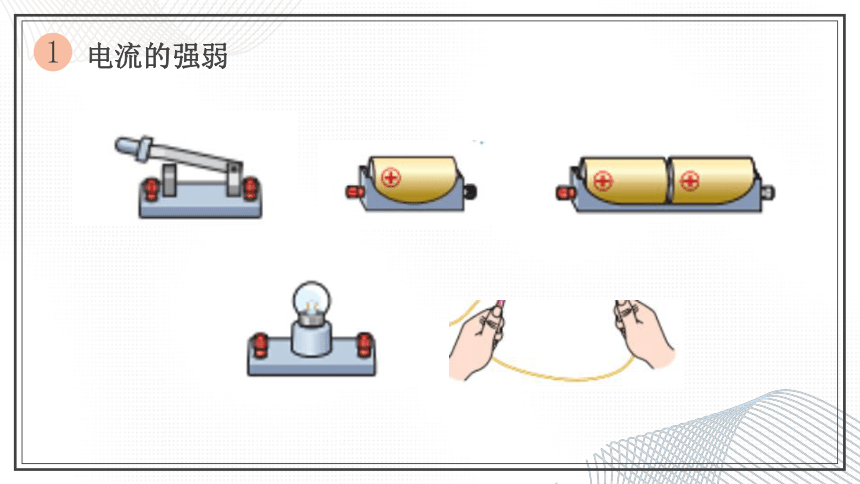

电流的强弱
1
电流的强弱

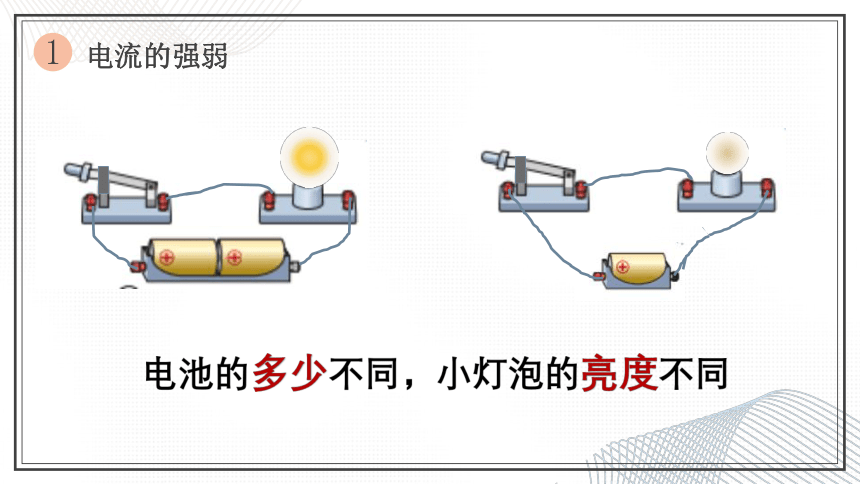

电池的多少不同，小灯泡的亮度不同
1
电流的强弱

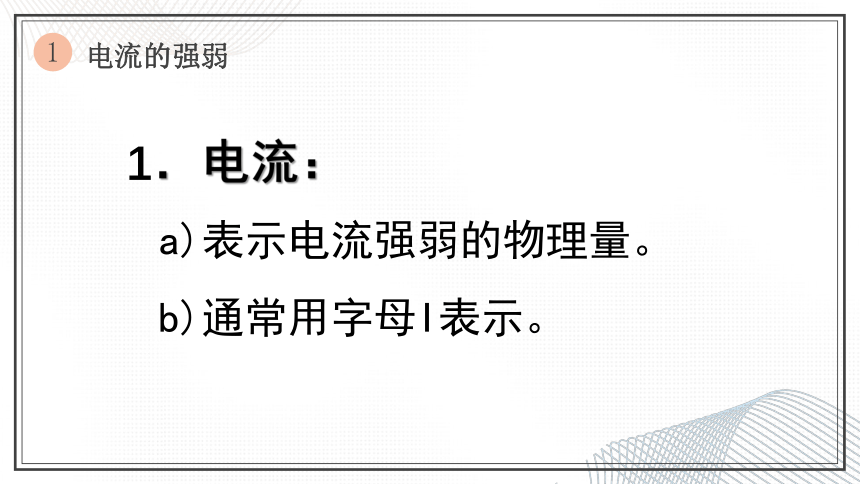

1．电流：
表示电流强弱的物理量。
通常用字母I表示。
1
电流的强弱
2．电流单位：
国际单位：安培(A)(简称为“安”)
常用单位：毫安(mA)、微安( A)
单位的换算关系：1A＝1000 mA、1mA＝1000 A
1
电流的强弱
雷电：可达2×105A
冰箱：约1A
空调：约5A
计算器：约100μA
半导体收音机：约50mA
手电筒：约200mA
节能灯：约0.1A

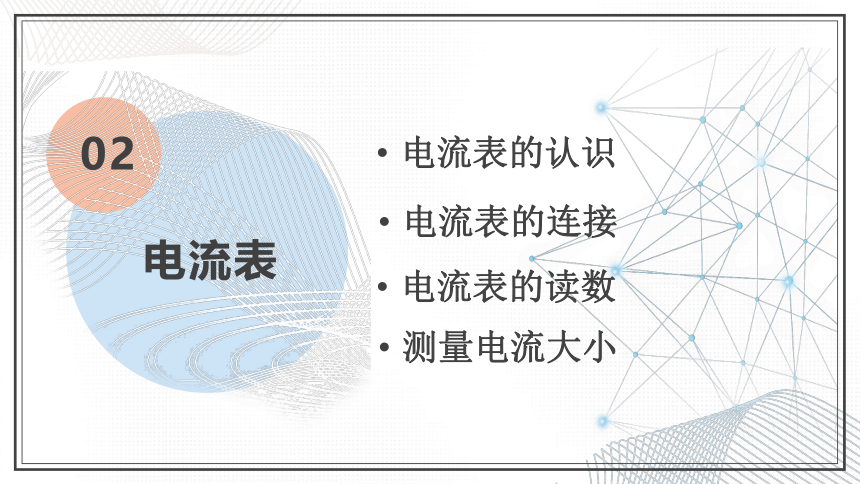

02
电流表
电流表的读数
电流表的认识
电流表的连接
测量电流大小
2
电流的测量——电流表的认识
符号表示：
一排刻度，两排数字。
单位
指针
正接线柱
负接线柱
调零旋钮
正接线柱
2
电流的测量——电流表的认识
1.该测量工具的量程有几个，分别是多少？
2.该测量工具的分度值分别是多少？
0.1A；0.02A。
2个 0——3A；0——0.6A。
2
电流的测量——电流表的连接
阅读p46——电流表的连接，回答下列问题：
1、在电流表的连接里面，连接到电路的方式下图谁是对的？
串联
2
电流的测量——电流表的连接
2、电流在电流表中流经的方向应该是什么样子的？
红进黑出
2
电流的测量——电流表的连接
3、在连接的时候，选择量程过小会造成什么结果？
损坏电流表
损坏
损坏
2
电流的测量——电流表的连接
试触法：为避免电流过大损坏电流表，在不能事先估计电流的情况下，可以先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
4、针对电流表量程的选择，在不知道被测电流范围大小时，我们应该怎么做？
采用“试触法”
2
电流的测量——电流表的连接
5、不能将电流表直接连接到电源两极，会损害电流表的原因是什么？
电源会被短路。
2
电流的测量——电流表的认识
电流表相当于导线
甲
乙
丙
2
电流的测量——电流表的读数
0.32A
0.58A
1.37A
4
随堂练习
1．下列常见的电流中最大的是（ ）
A．雷电的电
B．房间灯泡的电流
C．家用空调器的电流
D．手电筒中的电流
A
4
随堂练习
2．如图所示电流表的读数为( )
A. 0.46A
B. 0.52A
C. 2.6A
D. 2.60A
B
2
电流的测量——电流表的读数
3.小红和小丽用电流表测量同一电路中的电流，小红接入电路中的是0~0.6A量程，而小丽却按照0~3A量程读得测量值为2.4A，则实际测得得电流应该是（ ）。
A．1.2A B．4.8A
C．0.12A D．0.48A
答案：D
2
电流的测量——电流表的读数
4．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A的量程，但误将“-”和“3”两接线柱接入电路。这样做的结果是（ ）
A．指针摆动角度大
B．指针摆动角度小，读数更准确
C．指针摆动角度小，会损坏电表
D．指针摆动角度小，读数不精确
D
本节课的主要内容到此结束！
