微专项5 简单仪器的绘制

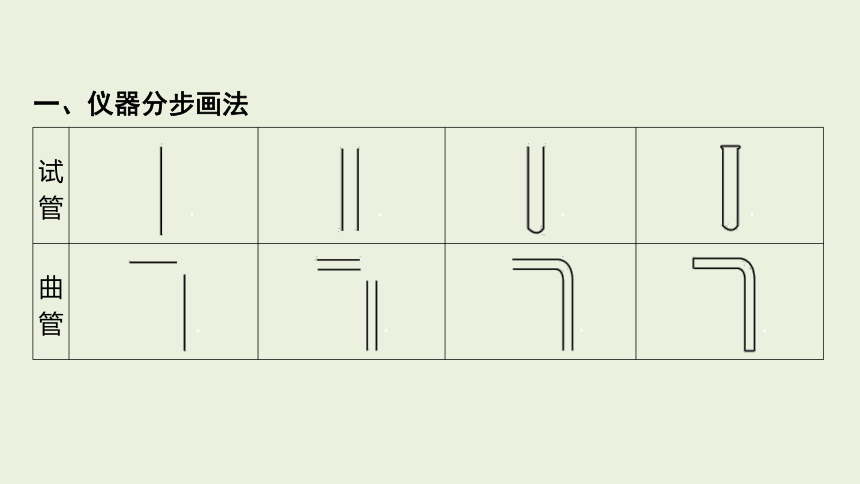

一、仪器分步画法
试 管 . . . . . . . .
曲 管 . . . . . . . .
烧 杯 . . . . . . . .
水 槽 . . . . . . . .
续表
漏 斗 . . . . . . . .
集 气 瓶 . . . . . . . .
续表

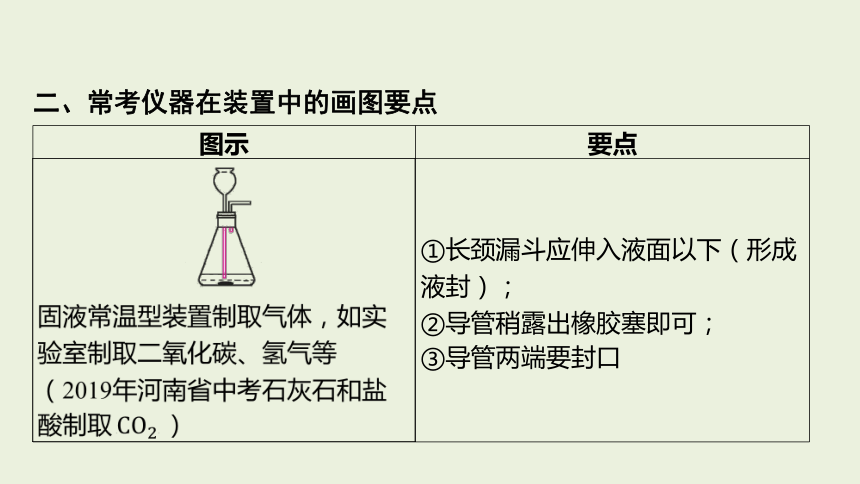

二、常考仪器在装置中的画图要点
图示 要点
. . 固液常温型装置制取气体，如实 验室制取二氧化碳、氢气等 （2019年河南省中考石灰石和盐 酸制取 ） ①长颈漏斗应伸入液面以下（形成
液封）；
②导管稍露出橡胶塞即可；
③导管两端要封口
图示 要点
. . 固固加热型装置制取气体，如实 验室制取氧气 （2017年河南省中考加热醋酸钠 和碱石灰的固体混合物制取甲烷） ①试管口应略向下倾斜；
②试管夹夹在离试管口约 处;
③试管内导管稍露出橡胶塞即可;
④酒精灯距离试管的位置合适（外
焰加热）
续表
图示 要点

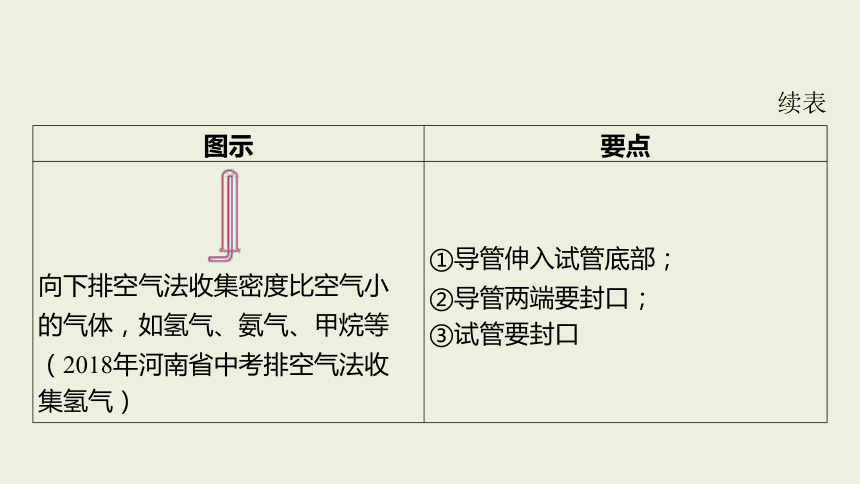

. . 向下排空气法收集密度比空气小 的气体，如氢气、氨气、甲烷等 （2018年河南省中考排空气法收 集氢气） ①导管伸入试管底部；
②导管两端要封口；
③试管要封口
续表
图示 要点
. . 向上排空气法收集密度比空气大 的气体，如氧气、二氧化碳等 ①导管伸至集气瓶底部；
②导管两端要封口
续表
图示 要点
. . 多功能瓶排空气法收集 或 （2020年河南省中考排空气法收 集二氧化碳） ①收集密度比空气大的气体，应
“长进短出”，注意气流方向；
②短导管稍露出橡胶塞即可，长导
管应伸至多功能瓶底部
续表
图示 要点
. . 多功能瓶排空气法收集 ①收集密度比空气小的气体，应
“短进长出”，注意气流方向；
②短导管稍露出橡胶塞即可，长导
管应伸至多功能瓶底部
续表
图示 要点
. . 多功能瓶排空气法收集氢气应“长 进短出”；排空气法收集氧气、二 氧化碳应“短进长出” ①收集密度比空气小的气体，应“长
进短出”；收集密度比空气大的气体，
应“短进长出”，标出气流方向；
②短导管稍露出橡胶塞即可，长导
管应伸至多功能瓶底部
续表
图示 要点
. . 多功能瓶排水法收集气体（2016 年河南省中考排水法收集 ） ①排水法收集气体应“短进长出”，
注意气流方向；
②短导管稍露出橡胶塞即可，长导
管应伸至多功能瓶底部
续表
图示 要点
. . 过滤除去粗盐中的难溶性杂质 ①烧杯嘴紧靠玻璃棒；
②玻璃棒下端斜靠在漏斗内三层滤
纸处；
③漏斗下端尖嘴紧靠烧杯内壁
续表
图示 要点
. . 多功能瓶洗气 ①长导管液封，短导管稍露出橡胶
塞即可；
②洗气应该“长进短出”，注意气流
方向
注意：①所有的导管两端都要封口；②图形完整，位置正确（如长颈漏
斗液封，收集气体时长导管要伸至集气瓶底部）；③用多功能瓶收集气
体、洗气时标出气流方向。
续表
1.请将下图中制取 和 的发生装置图补画完整。
[答案] &1&
2.请将下图收集氧气的装置图补画完整。
[答案] &2&
3.若用下图装置采用排水法收集氢气，请将该收集装置图补画完整。
[答案] &3&
4.请将下图用于干燥二氧化碳的装置图补画完整。
[答案] &4&
5.请将下图中过滤操作示意图补画完整。
[答案] &5&
6.请在下图方框中的广口瓶上添加玻璃导管，完成测量
生成的 的体积的装置。
[答案] &6&
