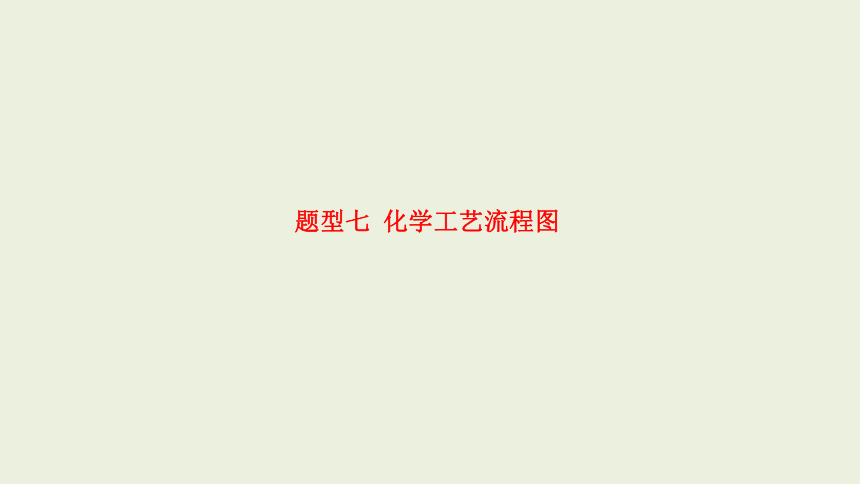

题型七 化学工艺流程图

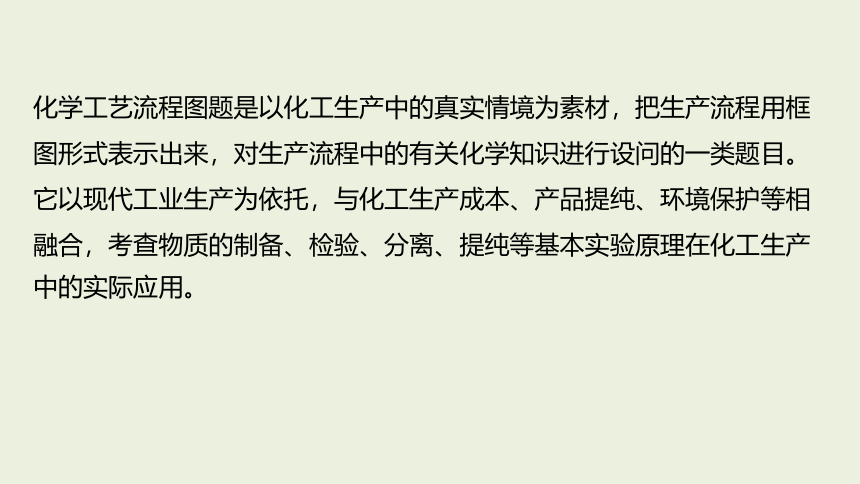

化学工艺流程图题是以化工生产中的真实情境为素材，把生产流程用框
图形式表示出来，对生产流程中的有关化学知识进行设问的一类题目。
它以现代工业生产为依托，与化工生产成本、产品提纯、环境保护等相
融合，考查物质的制备、检验、分离、提纯等基本实验原理在化工生产
中的实际应用。
一、命题情境归纳
按资源背景分类 举例
（海）水资源 海水制盐、氯碱工业、海水提镁等
空气资源 合成氨工艺流程
矿产资源 冶铁炼钢
化工（实验）废液 提取金属或盐
化石燃料 有机合成工艺
二、流程图题的结构和解题方法

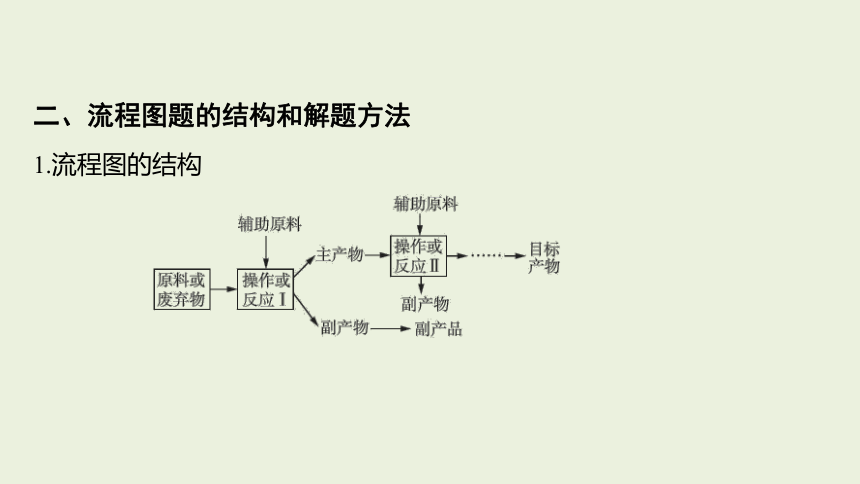

1.流程图的结构
2.解题方法
（1）明确工艺流程的目的（实验的目的）。
（2）关注“箭头”：箭头进入的是投料（即反应物），出去的是生成物
（包括主产物和副产物）。
（3）关注流程“三线”和“核心反应”。
三线：出线和进线均表示物料流向或操作流程，可逆线表示物质循环利用。
&1& [2021河南中考B卷] 某电镀厂为减少污染并变废为宝，从排放的废水
中回收铜、铁和硫酸锌溶液，设计的操作流程如下图所示。
（1） 步骤Ⅰ、Ⅲ中包含的相同操作是什么？
[答案] 过滤。
（2） 写出步骤Ⅰ中所得固体的成分。
[答案] 铜、铁、锌（或 、 、 ）。
（3） 确定步骤Ⅲ中的 后，写出有关反应的化学方程式。
[答案] （或 ）
【提分技法】
流程图题解题思路
（1）精心读题
①从题干中获取有用信息，寻找原料及目标产物是什么。
②分析流程图中的每一个步骤，从以下几方面了解：
a.反应物是什么;
b.发生了什么反应;
c.该反应造成了什么后果，对制造产品有什么用。
（2）寻找突破口
①善于分析流程图中转化前后的成分。
②善于从对应的操作中提取信息（常见的操作有过滤、溶解、结晶、洗涤、
煅烧等）。
（3）准确作答
①正向分析可能生成的产物。
②逆向分析产物的来源，将流程图描述的信息进行吸收、整合、分析，准
确提取出实质性的内容，与教材知识联系起来，学会从化学视角分析和解
决问题。
