2023届高考地理微专题——地质剖面图 课件（22张PPT）

(共22张PPT)

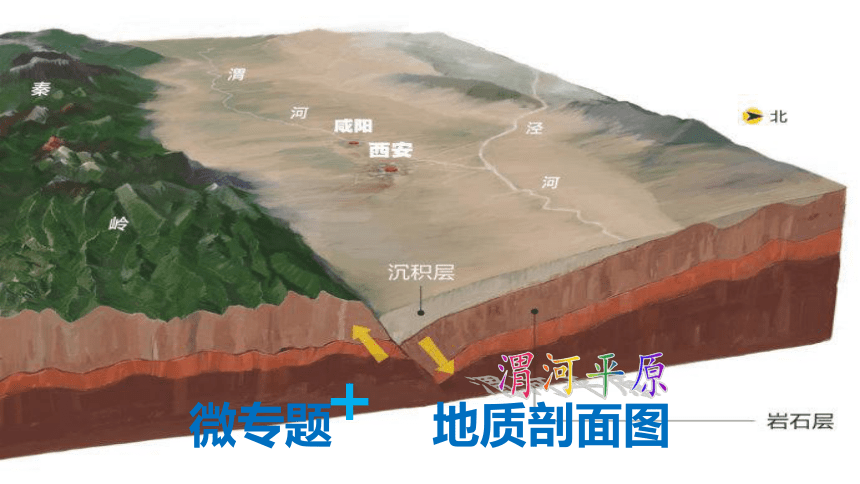

渭河平原
微专题 地质剖面图

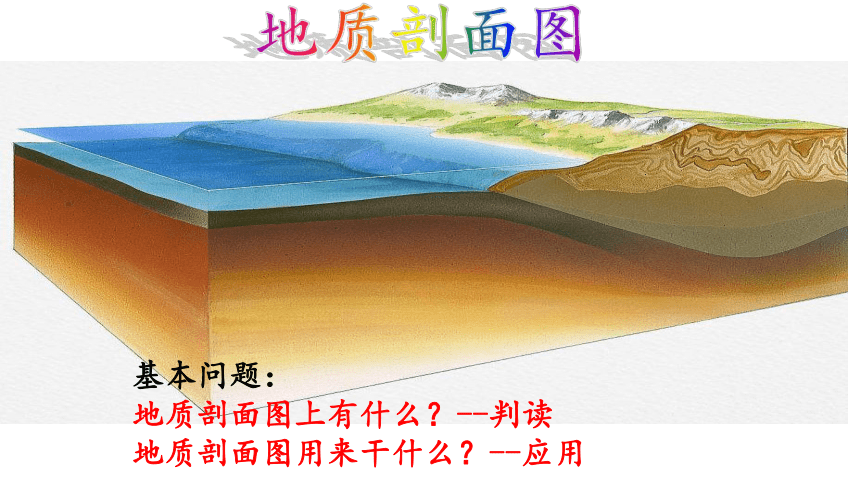

地质剖面图
基本问题：
地质剖面图上有什么？--判读
地质剖面图用来干什么？--应用

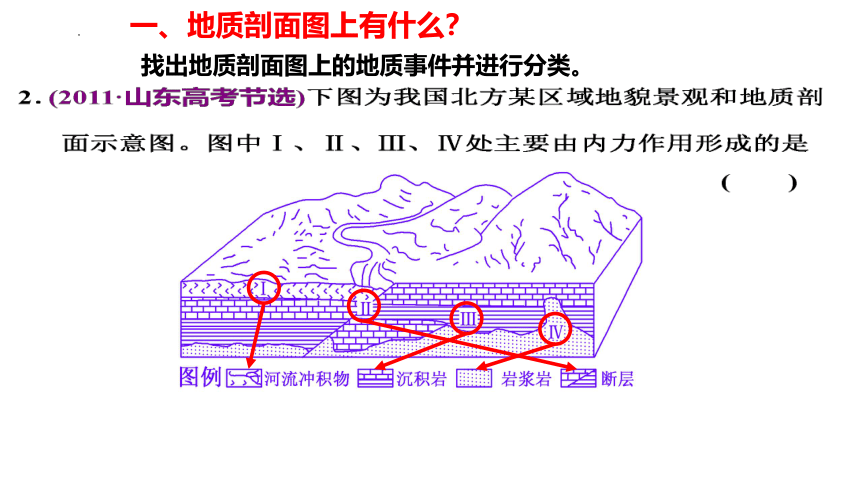

一、地质剖面图上有什么？
找出地质剖面图上的地质事件并进行分类。

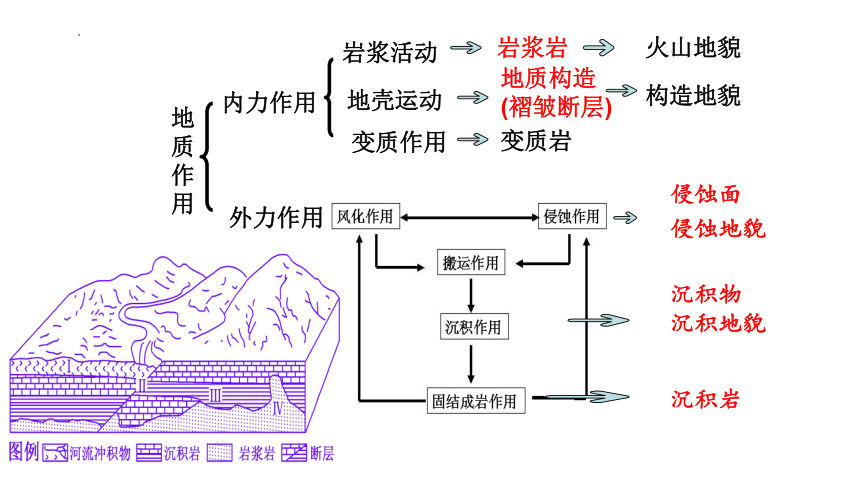

地质作用
内力作用
岩浆活动
岩浆岩
火山地貌
地壳运动
地质构造
(褶皱断层)
变质作用
变质岩
外力作用
沉积物
沉积岩
侵蚀面
构造地貌
侵蚀地貌
沉积地貌

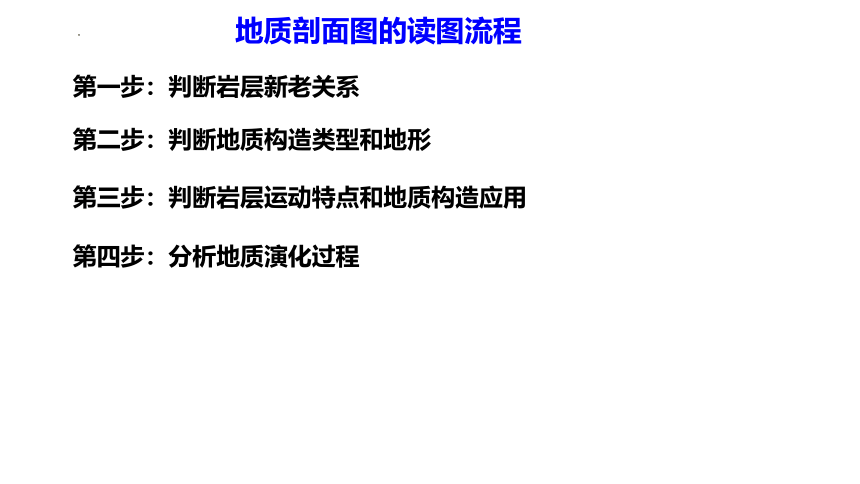

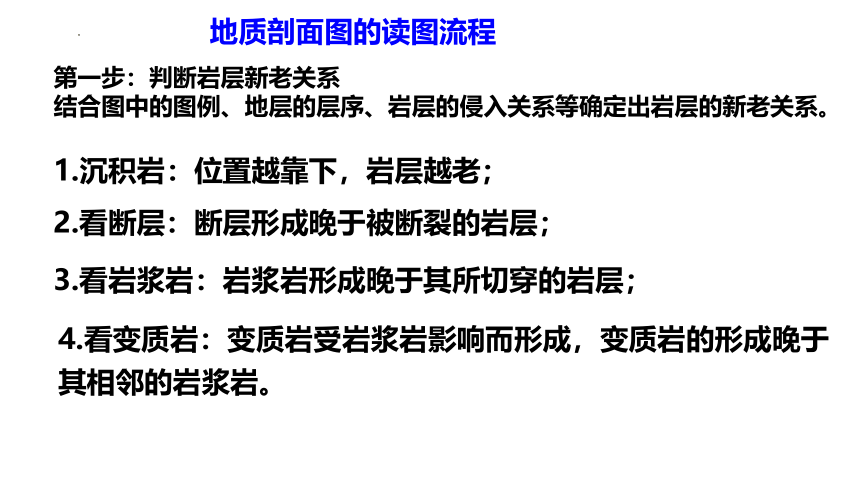

地质剖面图的读图流程
第一步：判断岩层新老关系
第二步：判断地质构造类型和地形
第三步：判断岩层运动特点和地质构造应用
第四步：分析地质演化过程
第一步：判断岩层新老关系
结合图中的图例、地层的层序、岩层的侵入关系等确定出岩层的新老关系。
1.沉积岩：位置越靠下，岩层越老；
2.看断层：断层形成晚于被断裂的岩层；
3.看岩浆岩：岩浆岩形成晚于其所切穿的岩层；
4.看变质岩：变质岩受岩浆岩影响而形成，变质岩的形成晚于其相邻的岩浆岩。
地质剖面图的读图流程

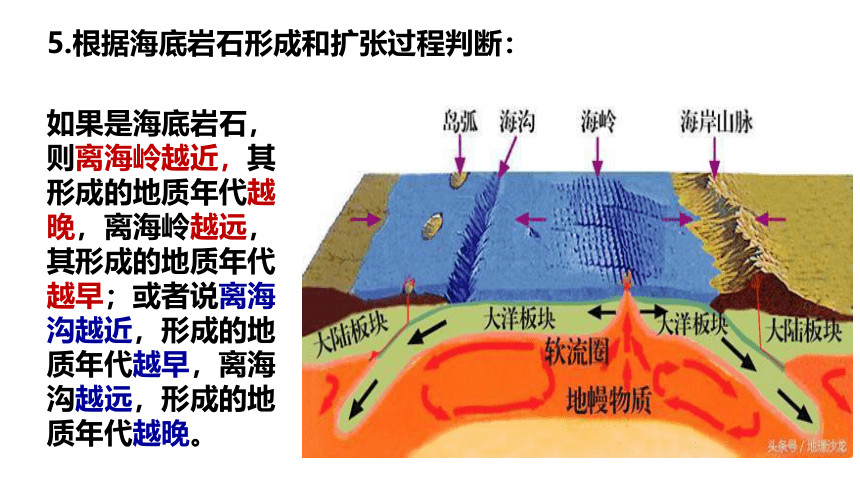

5.根据海底岩石形成和扩张过程判断：
如果是海底岩石，则离海岭越近，其形成的地质年代越晚，离海岭越远，其形成的地质年代越早；或者说离海沟越近，形成的地质年代越早，离海沟越远，形成的地质年代越晚。

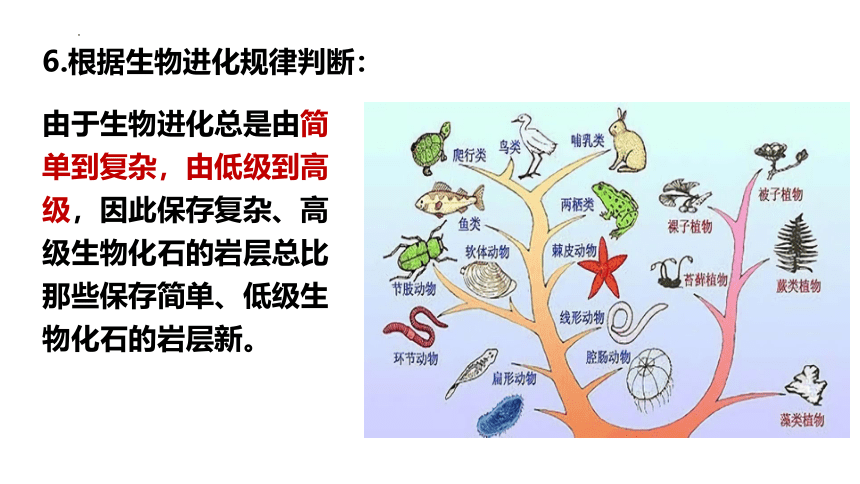

6.根据生物进化规律判断：
由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。

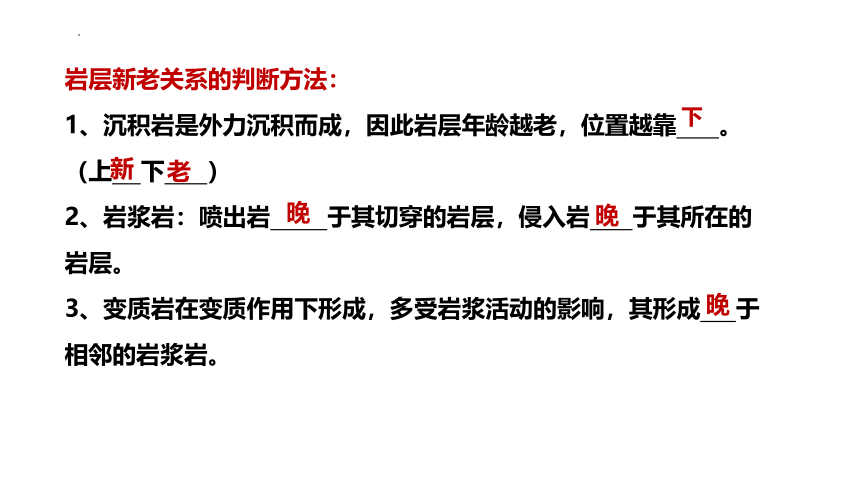

岩层新老关系的判断方法：
1、沉积岩是外力沉积而成，因此岩层年龄越老，位置越靠 。
（上 下 ）
2、岩浆岩：喷出岩 于其切穿的岩层，侵入岩 于其所在的
岩层。
3、变质岩在变质作用下形成，多受岩浆活动的影响，其形成 于相邻的岩浆岩。
下
新
老
晚
晚
晚
下图中①、②、③、④为沉积岩，⑤、⑥为岩浆岩，读图完成：
1．上图中岩石形成的先后顺序最可能为(　　)
A．①②③④⑤⑥ B．⑤⑥④③②①
C．④③②①⑤⑥ D．④③②①⑥⑤
①②③④为沉积岩，形成的先后顺序为④③②① 。
⑤岩浆岩穿过了④③②①岩层，则⑤形成年代更晚 。
⑥岩浆岩穿过了⑤岩层，说明⑥形成年代晚于⑤。
地层切割律：
被切割、穿插、包裹的老，反之则新
下图为某地区的地质剖面示意图。读图回答下列各题。
1. 地质构造和岩层形成的先后顺序是( )
A. 甲乙丙
B. 乙丙甲
C. 丙乙甲
D. 丙甲乙
探究感悟：学会判断岩石类型；宏观从下向上判读岩层形成的先后顺序。
读某区域地质剖面示意图，图中甲地层褶皱后，该区域先后发生了
A．沉积作用、侵蚀作用、岩浆侵入
B．岩浆侵入、侵蚀作用、沉积作用
C．岩浆侵入、沉积作用、侵蚀作用
D．侵蚀作用、沉积作用、岩浆侵入
岩层的新老判断我们依据“覆盖者新，被覆盖者老；插足者新，被插足者老”的规律。该地先后发生了侵蚀、下沉、沉积、岩浆活动。
　(2020·海南调研)下图为某地区地质构造图。据此完成(1)～(2)题。
(1)图中岩层①②③④的形成年代由早到晚的顺序是(　　)
A．①②③④　　B．③④①② C．②④③① D．②①④③
(2)岩层⑤是(　　)
A．在高温高压条件下形成的变质岩
B．岩浆冷却凝固形成的岩浆岩
C．在高温高压条件下形成的沉积岩
D．岩浆喷出地表形成的岩浆岩
获取信息
本图为地质剖面图，读图可以得到如下信息：①为沿海冲积平原，②为河口沙洲，③为河流凸岸，④为岩浆冷凝形成的花岗岩外围，⑤为背斜成谷。
解读信息
(1)图中地下岩层有褶皱隆起，该岛屿由海底地壳受水平挤压而成。
(2)岩层向上拱起(背斜)，背斜顶部岩层外力作用破坏了其连续性。
(3)流水作用雕塑形成地表地貌景观。
(2020·新课标Ⅲ)下图示意某地质剖面，其中①指断层。据此完成1~2题。
1.①②③④中最先形成的是
A.① B.②
C.③ D.④
2.砂砾石层的下界为相对平坦而广阔的面。该面形成时期，所在区域可能
A.地壳持续抬升，遭受侵蚀
B.地壳持续下降，接受沉积
C.地壳运动稳定，遭受侵蚀
D.地壳运动稳定，接受沉积
（地壳下降）沉积形成灰岩、页岩和粉砂岩
褶皱运动使上述岩层弯曲和断层切割上述岩层并错位
（地壳抬升）侵蚀作用形成不平坦接触面
（地壳下降）沉积作用形成砂砾石层
岩浆喷出活动形成玄武岩
下图为某区域地质构造平面图，图中主体构造为向斜，地形以山地为主，经外力长期侵蚀，地形起伏不大。沉积岩颗粒物粗细与沉积环境中的水深有关，水越深，颗粒物越细。完成17、18题。
17．若甲地附近发育有小河，其最可能流向（ ）
A．东北 B．西南
C．西北 D．东南
试题分析：
河流的流向怎么判断(从高向低处)
没有等高线，因此需要通过一些信息确定低处
如：水库(北部)是低处、坝(东部)是最低的地方
[因为坝是水流出的唯一方向]因此东北方更加低
重点提示：甲处为什么会形成河流？
位于断层线附近，岩层破碎，容易受到流水侵蚀，同时存在地下水出露。
易错警示：地图审题过程中要看指向标的指向，有可能N不是向上。
下图为某区域地质构造平面图，图中主体构造为向斜，地形以山地为主，经外力长期侵蚀，地形起伏不大。沉积岩颗粒物粗细与沉积环境中的水深有关，水越深，颗粒物越细。完成17、18题。
18．关于地层新老与沉积环境的叙述，正确的是（ ）
①b比c老
②bc期间，海岸线向海洋后退
③b比c新
④bc期间，海岸线向陆地前进
A．①② B．①④
C．②③ D．③④
试题分析：
①/③ → 向斜的特点是中间新两翼老 (把后期侵入的花岗岩删除对称性更强看起来更顺眼)，c在b的周围，所以b新c老；
②/④ → b所代表的是灰岩，颗粒较细；c所代表的是砂岩，颗粒较粗。
因为水深处颗粒物细，所以b处水深，c处水浅。
因此bc期间，海平面上涨(海侵)，海岸线向陆地前进。 ④为海退。
b
c
粗
细
浅
深
新
老
根据材料描述宁夏平原的形成过程．
由于地壳运动形成断层，两侧地块相对抬升，宁夏平原断裂下陷，形成地堑构造；再经黄河带来的泥沙沉积而成．
宁夏平原
下沉沉积—挤压褶皱—岩浆入侵—发生断裂—抬升侵蚀—下沉沉积
读某地区的地质剖面图。该地区的地质作用过程是？
沉积作用→水平挤压→褶皱隆起→岩浆侵入→断层发生→外力侵蚀→页岩沉积
