2022-2023九年级上册第十四章《探究欧姆定律》单元测试（无答案）

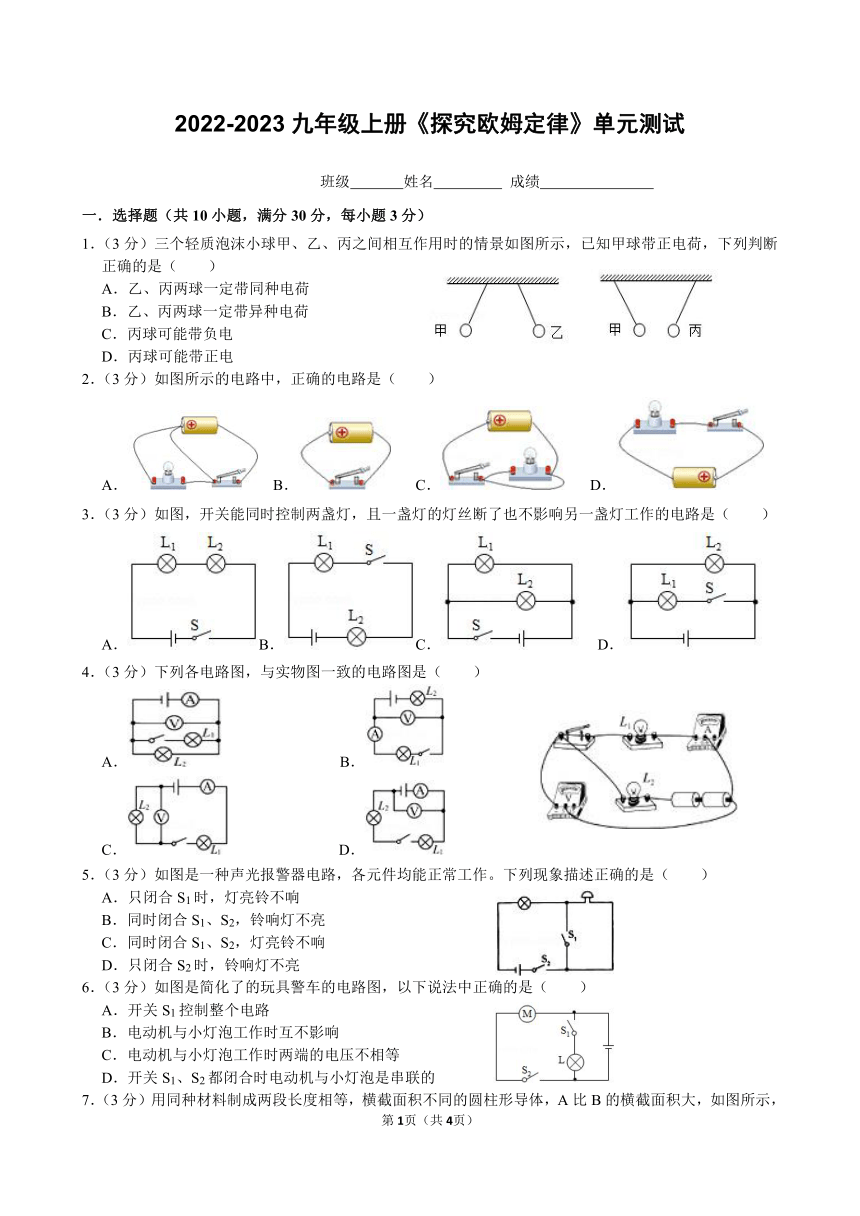

2022-2023九年级上册《探究欧姆定律》单元测试
班级 姓名 成绩
一．选择题（共10小题，满分30分，每小题3分）
1．（3分）三个轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示，已知甲球带正电荷，下列判断正确的是（　　）
A．乙、丙两球一定带同种电荷
B．乙、丙两球一定带异种电荷
C．丙球可能带负电
D．丙球可能带正电
2．（3分）如图所示的电路中，正确的电路是（　　）
A． B． C． D．
3．（3分）如图，开关能同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯工作的电路是（　　）
A．B． C． D．
4．（3分）下列各电路图，与实物图一致的电路图是（　　）
A． B．
C． D．
5．（3分）如图是一种声光报警器电路，各元件均能正常工作。下列现象描述正确的是（　　）
A．只闭合S1时，灯亮铃不响
B．同时闭合S1、S2，铃响灯不亮
C．同时闭合S1、S2，灯亮铃不响
D．只闭合S2时，铃响灯不亮
6．（3分）如图是简化了的玩具警车的电路图，以下说法中正确的是（　　）
A．开关S1控制整个电路
B．电动机与小灯泡工作时互不影响
C．电动机与小灯泡工作时两端的电压不相等
D．开关S1、S2都闭合时电动机与小灯泡是串联的

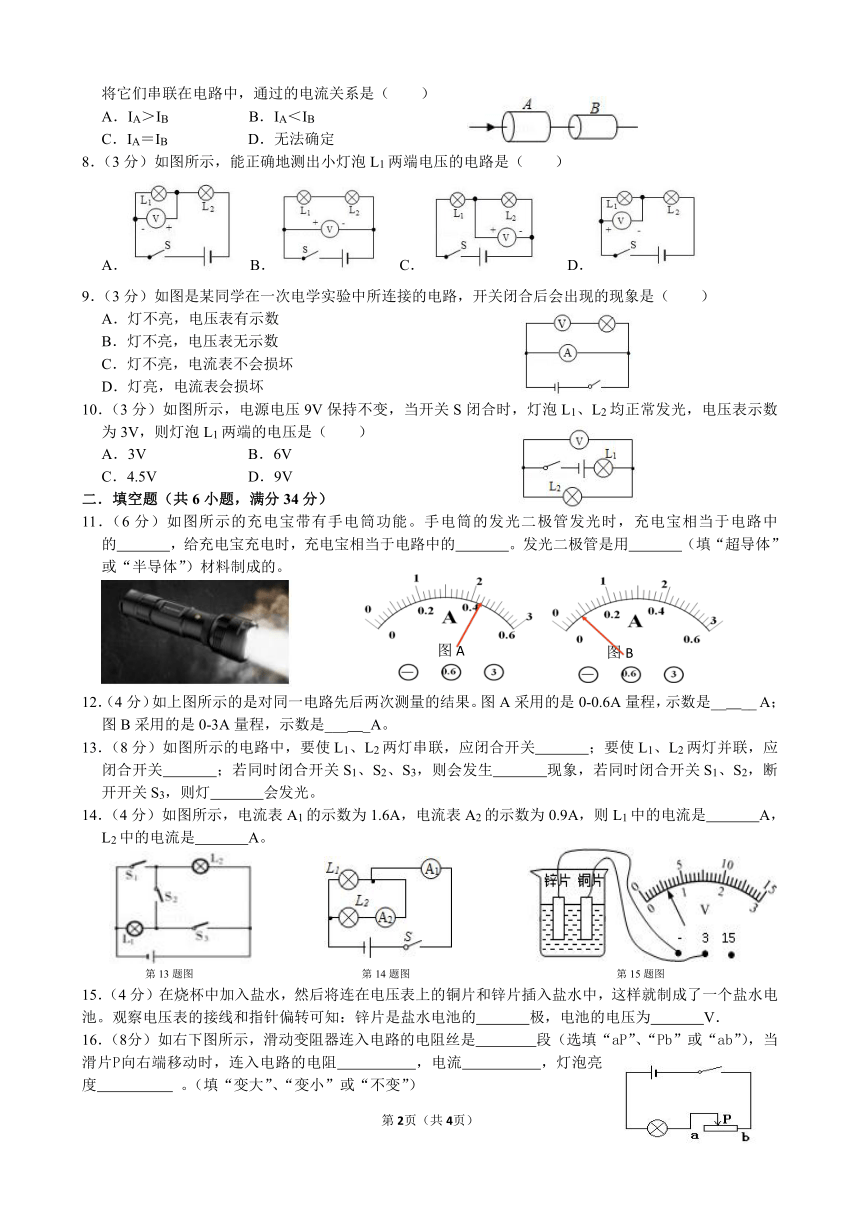

7．（3分）用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（　　）
A．IA＞IB B．IA＜IB
C．IA＝IB D．无法确定
8．（3分）如图所示，能正确地测出小灯泡L1两端电压的电路是（　　）
A． B． C． D．
9．（3分）如图是某同学在一次电学实验中所连接的电路，开关闭合后会出现的现象是（　　）
A．灯不亮，电压表有示数
B．灯不亮，电压表无示数
C．灯不亮，电流表不会损坏
D．灯亮，电流表会损坏
10．（3分）如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（　　）
A．3V B．6V
C．4.5V D．9V
二．填空题（共6小题，满分34分）
11．（6分）如图所示的充电宝带有手电筒功能。手电筒的发光二极管发光时，充电宝相当于电路中的　 　，给充电宝充电时，充电宝相当于电路中的　 　。发光二极管是用　 　（填“超导体”或“半导体”）材料制成的。
12．（4分）如上图所示的是对同一电路先后两次测量的结果。图A采用的是0-0.6A量程，示数是__ __ A；图B采用的是0-3A量程，示数是___ _A。
13．（8分）如图所示的电路中，要使L1、L2两灯串联，应闭合开关　 　；要使L1、L2两灯并联，应闭合开关　 　；若同时闭合开关S1、S2、S3，则会发生　 　现象，若同时闭合开关S1、S2，断开开关S3，则灯　 　会发光。
14．（4分）如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是　 　A，L2中的电流是　 　A。
15．（4分）在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电
池。观察电压表的接线和指针偏转可知：锌片是盐水电池的　 　极，电池的电压为　 　V．
16．（8分）如右下图所示，滑动变阻器连入电路的电阻丝是 段（选填“aP”、“Pb”或“ab”），当滑片P向右端移动时，连入电路的电阻 ，电流 ，灯泡亮度 。（填“变大”、“变小”或“不变”）
三．作图题（共3小题，满分12分）
17．（2分）根据实物电路在方框内画出对应的电路图。
18．（2分）在右上图中圆圈内填入合适的电流表或电压表符号。
19．（3分）请在方框内画出下面实物图对应的电路图：
20. （2分）用笔画线表示导线，按照图 (甲)所示的电路图，将图（乙）中各元件连接起来。
第20题图 第21题图
21. （3分） 用笔画线表示导线，按照图 (a)所示的电路图，将图（乙）中各元件连接起来。
四．实验探究题（共3小题，满分24分）
22．（6分）在“探究串联电路的电压规律”的实验时，小玲同学议计了如图所示的电路。
（1）（2分）实验中应选择规格　 　（选填“相同”或“不同”）的小灯泡；
（2）（2分）开关闭合后，电压表测灯L1两端的电压；为了测量BC两点间的电压，小玲将接A点的线端改接到C点，闭合开关后，发现　 　（填字母）；
A．电压表无示数
B．示数超过电压表量程
C．电压表指针反偏
（3）（2分）小玲通过观察发现，只需在原实物图中改动一根导线，就可测得两灯的总电压。请你在实物图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线。
23．（10分）小李和小方一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，若要测量干路电流，应将电流表接在甲图中的　 　点，连接过程中小李采用了大量程试触法，指针偏转如图乙所示，则他下一步应　 　（填字母）。
A.选择0﹣3A量程进行测量
B.选择0﹣0.6A量程进行测量
（2）小李在实验前发现电流表的指针偏转如图丙所示，原因是：　 　。
改正错误之后，接入电路发现指针偏转又如图丙所示，原因是：　 　。
（3）实验后，得到并联电路中电流的规律：并联电路干路电流等于　 　。
24．（8分）实验小组用如图所示的装置进行探究“导体的电阻与哪些因素有关”实验记录数据如表。
步骤 材料 长度/cm 横截面积/cm2 M接 N接 灯泡亮度
1 镍铬合金丝 30 0.5 a a′ 暗
2 镍铬合金丝 30 1.0 b b′ 较亮
3 镍铬合金丝 15 0.5 c c′ 较亮
4 锰铜合金丝 15 0.5 d d′ 亮
（1）比较步骤1和2，得出结论：　 　。
（2）比较步骤　 　，得出结论：当长度、横截面积相同时，导体的电阻与材料有关。
（3）根据你掌握的电学知识，你认为电阻还与 有关；
（4）王刚同学在完成上述实验过程中，发现小灯泡的亮度变化不明显，你的改进方案是　 　
　 　。
图B
图A
第13题图 第14题图 第15题图
第1页（共1页）
