第十六章 电压电阻 综合素质评价(A)（含答案）

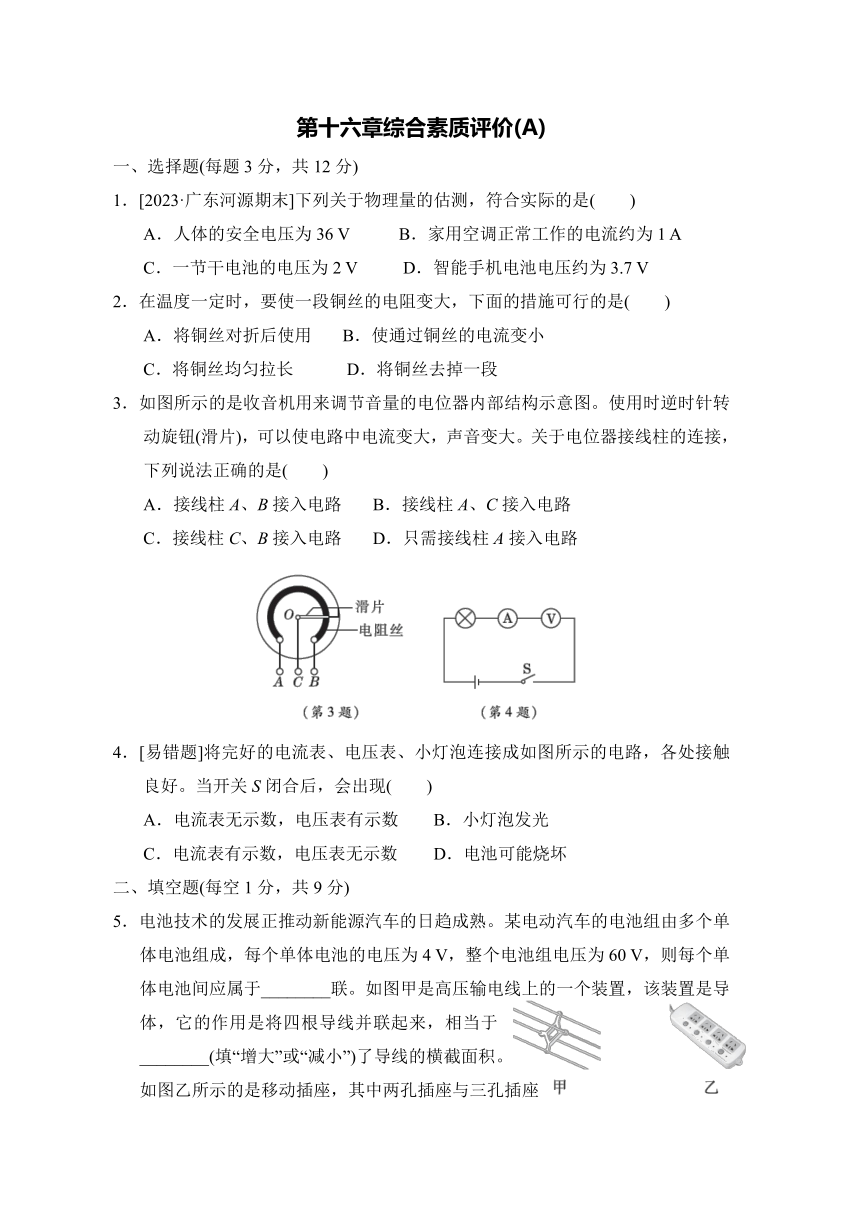

第十六章综合素质评价(A)
一、选择题(每题3分，共12分)
1．[2023·广东河源期末]下列关于物理量的估测，符合实际的是(　　)
A．人体的安全电压为36 V B．家用空调正常工作的电流约为1 A
C．一节干电池的电压为2 V D．智能手机电池电压约为3.7 V
2．在温度一定时，要使一段铜丝的电阻变大，下面的措施可行的是(　　)
A．将铜丝对折后使用 B．使通过铜丝的电流变小
C．将铜丝均匀拉长 D．将铜丝去掉一段
3．如图所示的是收音机用来调节音量的电位器内部结构示意图。使用时逆时针转动旋钮(滑片)，可以使电路中电流变大，声音变大。关于电位器接线柱的连接，下列说法正确的是(　　)
A．接线柱A、B接入电路 B．接线柱A、C接入电路
C．接线柱C、B接入电路 D．只需接线柱A接入电路
4．[易错题]将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现(　　)
A．电流表无示数，电压表有示数 B．小灯泡发光
C．电流表有示数，电压表无示数 D．电池可能烧坏
二、填空题(每空1分，共9分)
5．电池技术的发展正推动新能源汽车的日趋成熟。某电动汽车的电池组由多个单体电池组成，每个单体电池的电压为4 V，整个电池组电压为60 V，则每个单体电池间应属于________联。如图甲是高压输电线上的一个装置，该装置是导体，它的作用是将四根导线并联起来，相当于________(填“增大”或“减小”)了导线的横截面积。如图乙所示的是移动插座，其中两孔插座与三孔插座之间是________(填“串”或“并”)联的。

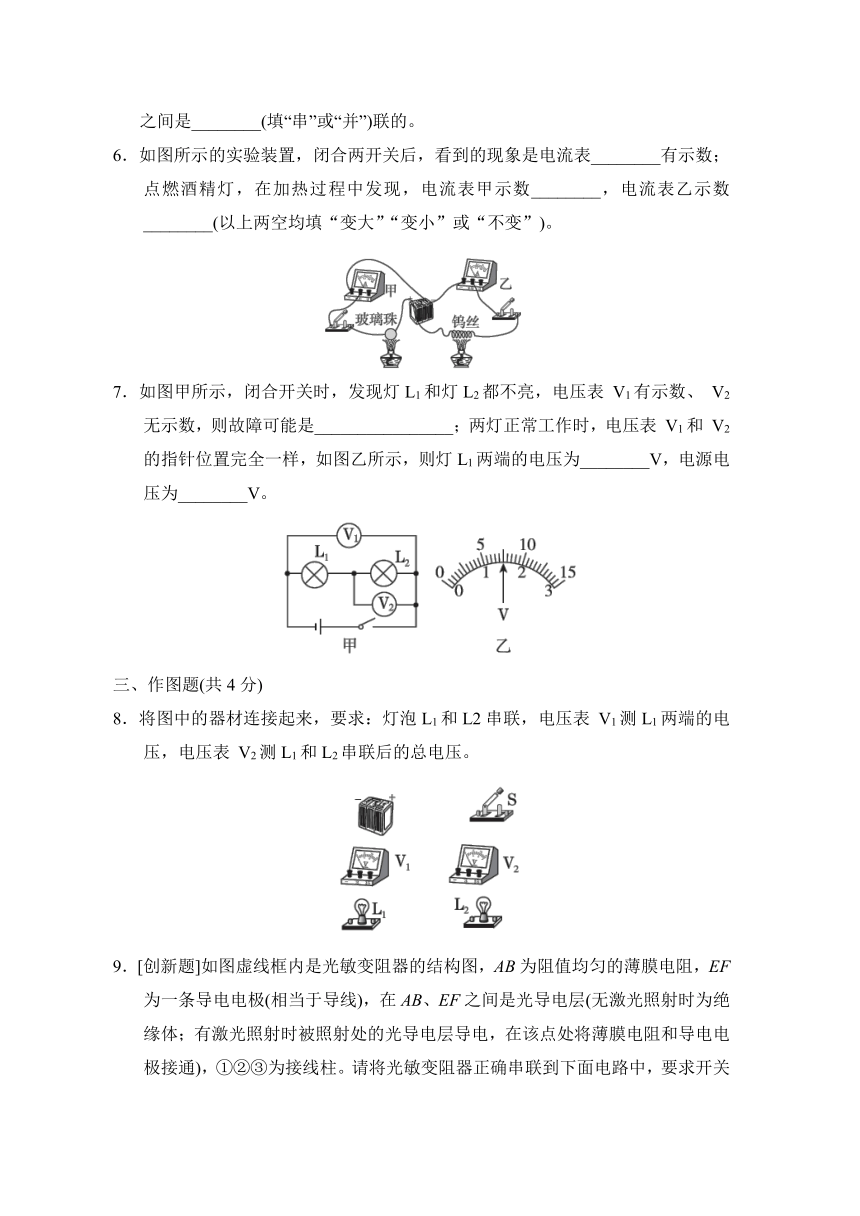

6．如图所示的实验装置，闭合两开关后，看到的现象是电流表________有示数；点燃酒精灯，在加热过程中发现，电流表甲示数________，电流表乙示数________(以上两空均填“变大”“变小”或“不变”)。
7．如图甲所示，闭合开关时，发现灯L1和灯L2都不亮，电压表 V1有示数、 V2无示数，则故障可能是________________；两灯正常工作时，电压表 V1和 V2的指针位置完全一样，如图乙所示，则灯L1两端的电压为________V，电源电压为________V。
INCLUDEPICTURE "../../../J62.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J62.EPS" \* MERGEFORMAT \d
三、作图题(共4分)
8．将图中的器材连接起来，要求：灯泡L1和L2串联，电压表 V1测L1两端的电压，电压表 V2测L1和L2串联后的总电压。
INCLUDEPICTURE "../../../J63.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J63.EPS" \* MERGEFORMAT \d
9．[创新题]如图虚线框内是光敏变阻器的结构图，AB为阻值均匀的薄膜电阻，EF为一条导电电极(相当于导线)，在AB、EF之间是光导电层(无激光照射时为绝缘体；有激光照射时被照射处的光导电层导电，在该点处将薄膜电阻和导电电极接通)，①②③为接线柱。请将光敏变阻器正确串联到下面电路中，要求开关闭合后，当激光束水平左移时灯泡变暗。
INCLUDEPICTURE "../../../J64.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J64.EPS" \* MERGEFORMAT \d
四、实验题(每空1分，共14分)

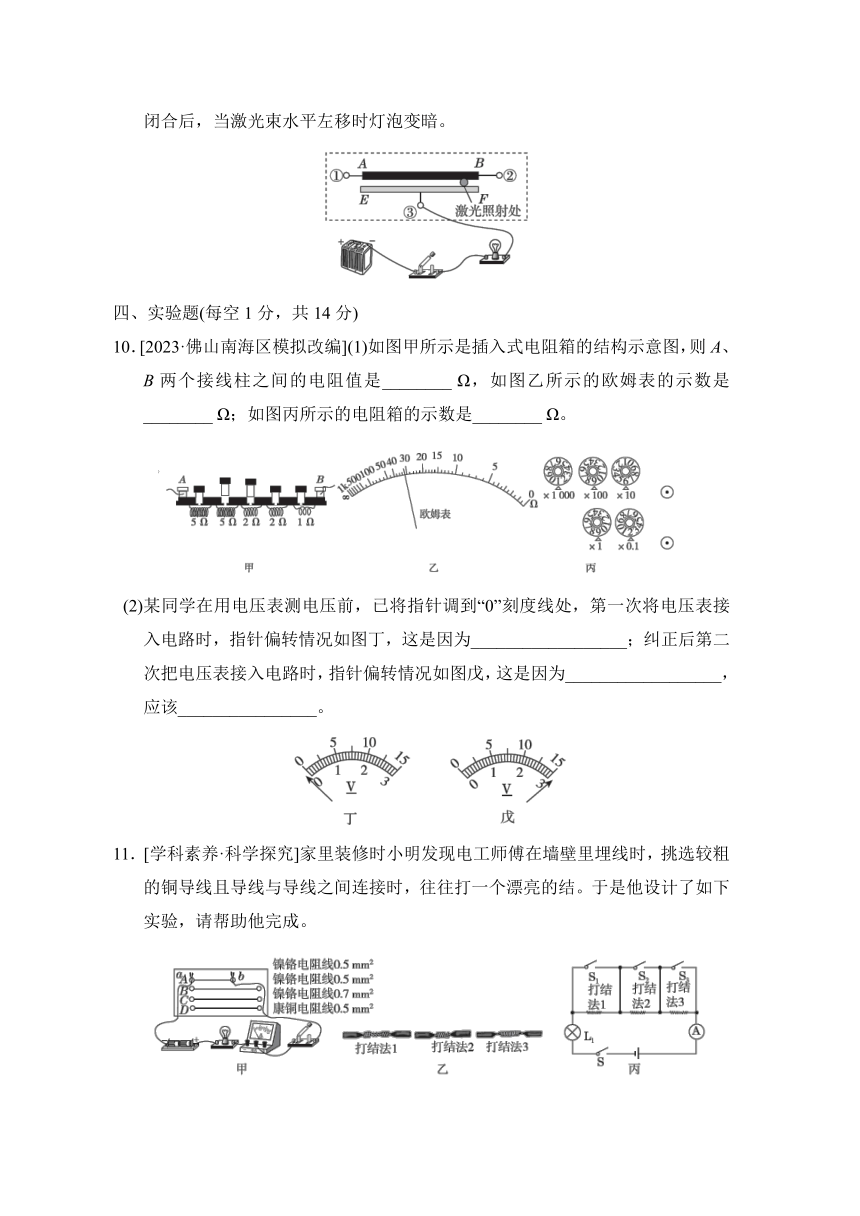

10．[2023·佛山南海区模拟改编](1)如图甲所示是插入式电阻箱的结构示意图，则A、B两个接线柱之间的电阻值是________ Ω，如图乙所示的欧姆表的示数是________ Ω；如图丙所示的电阻箱的示数是________ Ω。
(2)某同学在用电压表测电压前，已将指针调到“0”刻度线处，第一次将电压表接入电路时，指针偏转情况如图丁，这是因为__________________；纠正后第二次把电压表接入电路时，指针偏转情况如图戊，这是因为__________________，应该________________。
INCLUDEPICTURE "../../../J66.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J66.EPS" \* MERGEFORMAT \d
11．[学科素养·科学探究]家里装修时小明发现电工师傅在墙壁里埋线时，挑选较粗的铜导线且导线与导线之间连接时，往往打一个漂亮的结。于是他设计了如下实验，请帮助他完成。
INCLUDEPICTURE "../../../J67.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J67.EPS" \* MERGEFORMAT \d

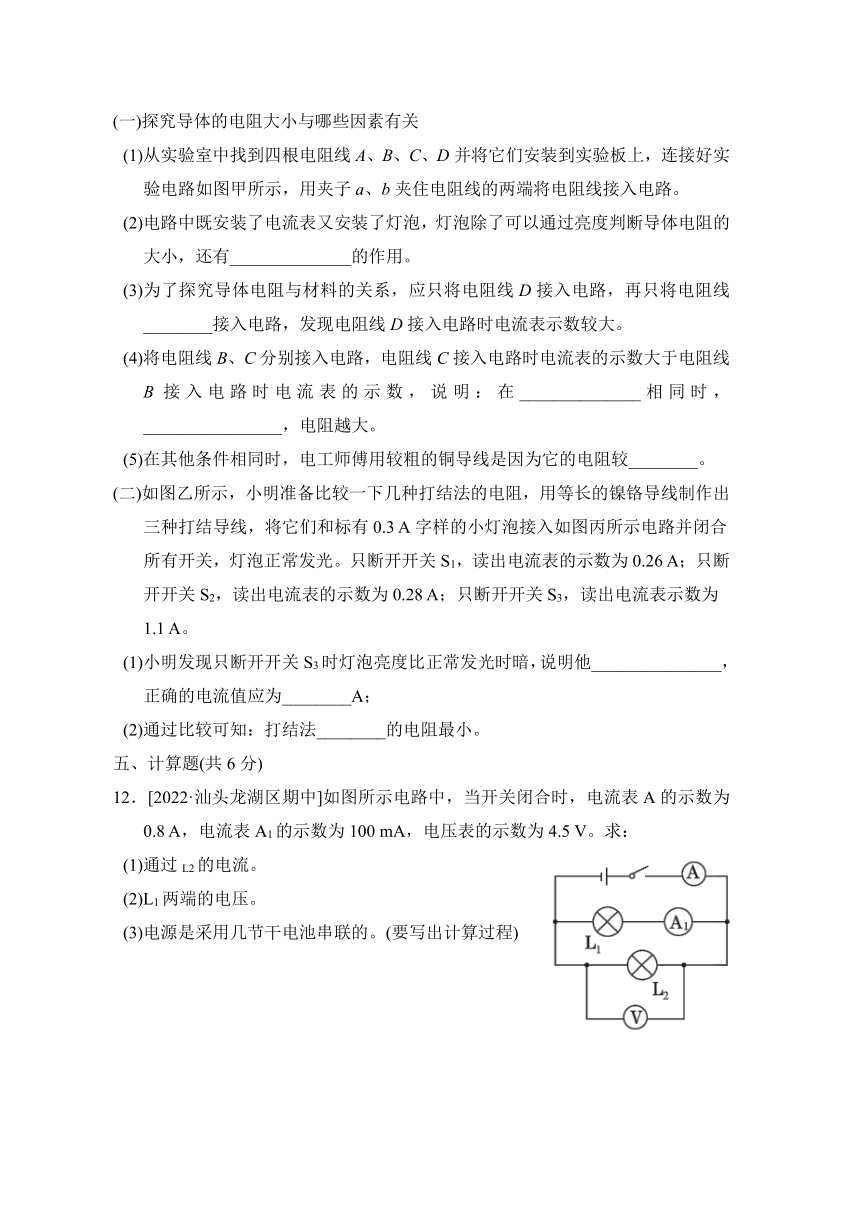

(一)探究导体的电阻大小与哪些因素有关
(1)从实验室中找到四根电阻线A、B、C、D并将它们安装到实验板上，连接好实验电路如图甲所示，用夹子a、b夹住电阻线的两端将电阻线接入电路。
(2)电路中既安装了电流表又安装了灯泡，灯泡除了可以通过亮度判断导体电阻的大小，还有______________的作用。
(3)为了探究导体电阻与材料的关系，应只将电阻线D接入电路，再只将电阻线________接入电路，发现电阻线D接入电路时电流表示数较大。
(4)将电阻线B、C分别接入电路，电阻线C接入电路时电流表的示数大于电阻线B接入电路时电流表的示数，说明：在______________相同时，________________，电阻越大。
(5)在其他条件相同时，电工师傅用较粗的铜导线是因为它的电阻较________。
(二)如图乙所示，小明准备比较一下几种打结法的电阻，用等长的镍铬导线制作出三种打结导线，将它们和标有0.3 A字样的小灯泡接入如图丙所示电路并闭合所有开关，灯泡正常发光。只断开开关S1，读出电流表的示数为0.26 A；只断开开关S2，读出电流表的示数为0.28 A；只断开开关S3，读出电流表示数为1.1 A。
(1)小明发现只断开开关S3时灯泡亮度比正常发光时暗，说明他_______________，正确的电流值应为________A；
(2)通过比较可知：打结法________的电阻最小。
五、计算题(共6分)
12．[2022·汕头龙湖区期中]如图所示电路中，当开关闭合时，电流表A的示数为0.8 A，电流表A1的示数为100 mA，电压表的示数为4.5 V。求：
(1)通过L2的电流。
(2)L1两端的电压。
(3)电源是采用几节干电池串联的。(要写出计算过程)
INCLUDEPICTURE "../../../J68.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J68.EPS" \* MERGEFORMAT \d
六、综合能力题(每空1分，共5分)
13．阅读短文，回答问题。
热电偶
用两种不同材料的导体(如铁线和铜线)组成如甲图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应(又叫热电效应)，这种电路叫热电偶电路。热电偶所产生的热电压由接触电压U接触和温差电压U温差两部分组成，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关，跟接点A和B间的温差大小有关。实验测得某热电偶电路中的电流大小与接点温差的数据如表所示：
接点温差/℃ 0 100 200 300 … 500 600 …
电路中的电流/mA 0 64 142 234 … 460 594 …
(1)热电偶产生温差电压为电路提供的电能，主要是由________(填“机械能”或“内能”)转化而来的。
(2)以下材料组合中，可以制作热电偶电路的是________。
A．玻璃片；铝薄片 B．玻璃片；玻璃片
C．铝薄片；锌薄片 D．锌薄片；锌薄片
(3)将图甲中连接点A与恒温物体接触，连接点B与被测物体接触，将电流表的示数标注为温度示数，改装成温度计。该温度计的温度刻度分布________(填“均匀”或“不均匀”)。
(4)结合表中的数据分布特征推算：当接点温差为400 ℃时，电路中的电流为________。
A．326 mA B．340 mA C．350 mA D．360 mA
(5)如图乙所示，热电偶的温差电压与J1、J2两点间的温度差成正比。闭合开关，当热、冷两点间的温度差为100 ℃时，产生的电压为1.5 mV；若低温J2处的温度为－10 ℃，热、冷两点间产生的温差电压为15 mV，则高温处的温度为________℃。
答案
一、1.D　2.C　3.B　4.A
二、5.串；增大；并　6.乙；变大；变小
7．L1断路；6；7.5　点拨：如题图甲所示，两灯串联，闭合开关时，发现灯L1和灯L2都不亮，则电路可能出现了断路；已知电压表 V1有示数、 V2无示数，这说明电源与电压表 V1接通，且 V2与电源两极不能接通，则故障可能是L1断路。两灯正常工作时， V1测电源电压， V2测L2两端的电压，而两表指针位置一样，由串联电路的电压特点可知 V1选用的量程是0～15 V, V2选用的量程是0～3 V，则 V1的示数为7.5 V, V2的示数为1.5 V，即电源电压为7.5 V，L2两端的电压为1.5 V；串联电路两端电压等于各部分电压之和，灯L1两端的电压为U1＝U－U2＝7.5 V－1.5 V＝6 V。
三、8.解：如图所示。
INCLUDEPICTURE "../../../Q15.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../Q15.EPS" \* MERGEFORMAT \d
9．解：如图所示。
四、10.(1) 7；32；1 969.2
(2)电压表正负接线柱接反了；选用的量程偏小了；换用较大量程
11．(一)(2)保护电路　(3)B
(4)导体的材料和长度；导体的横截面积越小
(5)小
(二)(1)误将小量程看成了大量程，读错了电流表的示数；0.22　(2)2
五、12.解：(1)由电路图可知，两灯泡并联，电流表A测干路电路，电流表A1测L1支路的电流，电压表测L2两端的电压。并联电路中干路电流等于各支路电流之和，则通过L2的电流I2＝I－I1＝0.8 A－100×10－3 A＝0.8 A－0.1 A＝0.7 A。
(2)并联电路中各支路两端的电压相等，则L1两端的电压U1＝U2＝4.5 V。
(3)干电池串联后的总电压等于每一节干电池的电压之和，且一节干电池的电压为1.5 V，则电源采用干电池串联的节数n＝＝3。
六、13.(1)内能　(2)C
(3)不均匀 　(4)B　(5) 990
