第十六章 电压电阻 综合素质评价(B)（含答案）

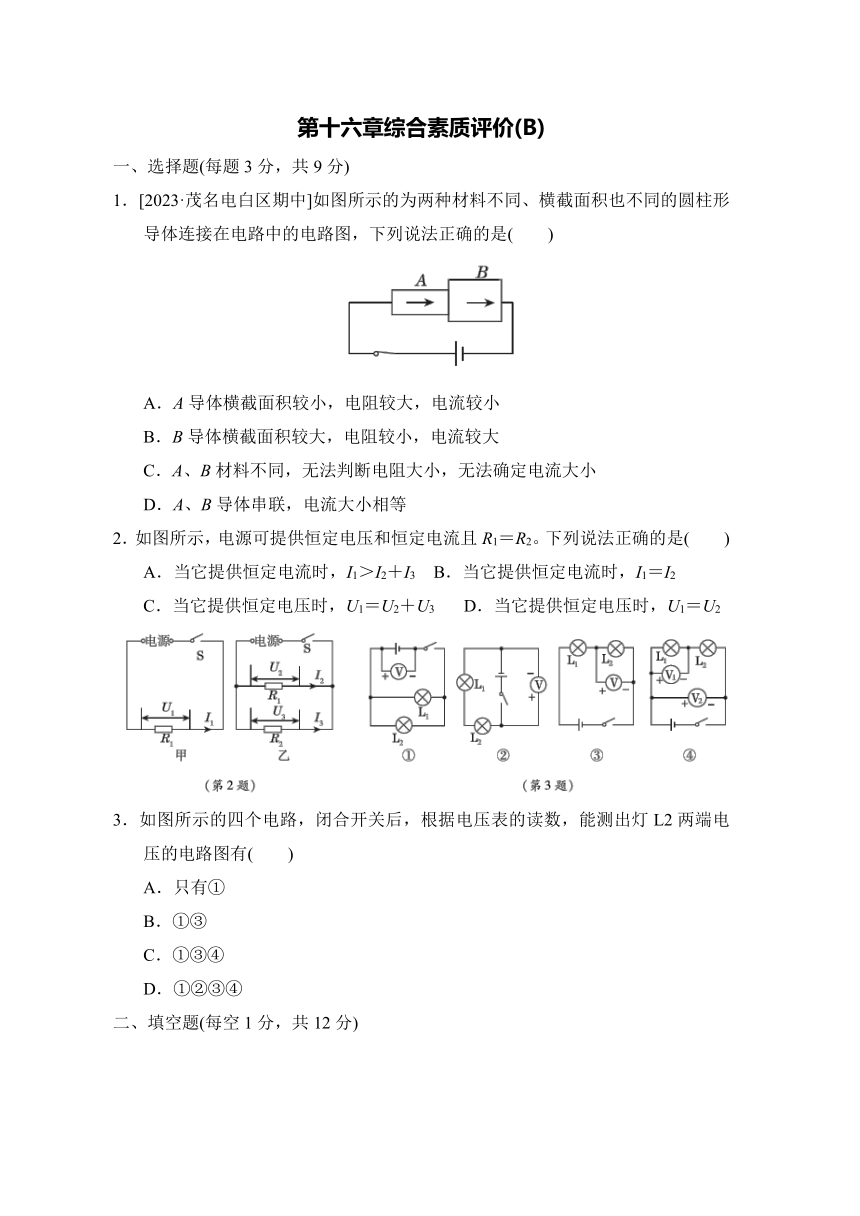

第十六章综合素质评价(B)
一、选择题(每题3分，共9分)
1．[2023·茂名电白区期中]如图所示的为两种材料不同、横截面积也不同的圆柱形导体连接在电路中的电路图，下列说法正确的是(　　)
INCLUDEPICTURE "../../../J70.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J70.EPS" \* MERGEFORMAT \d
A．A导体横截面积较小，电阻较大，电流较小
B．B导体横截面积较大，电阻较小，电流较大
C．A、B材料不同，无法判断电阻大小，无法确定电流大小
D．A、B导体串联，电流大小相等
2．如图所示，电源可提供恒定电压和恒定电流且R1＝R2。下列说法正确的是(　　)
A．当它提供恒定电流时，I1＞I2＋I3 B．当它提供恒定电流时，I1＝I2
C．当它提供恒定电压时，U1＝U2＋U3 D．当它提供恒定电压时，U1＝U2
3．如图所示的四个电路，闭合开关后，根据电压表的读数，能测出灯L2两端电压的电路图有(　　)
A．只有①
B．①③
C．①③④
D．①②③④
二、填空题(每空1分，共12分)

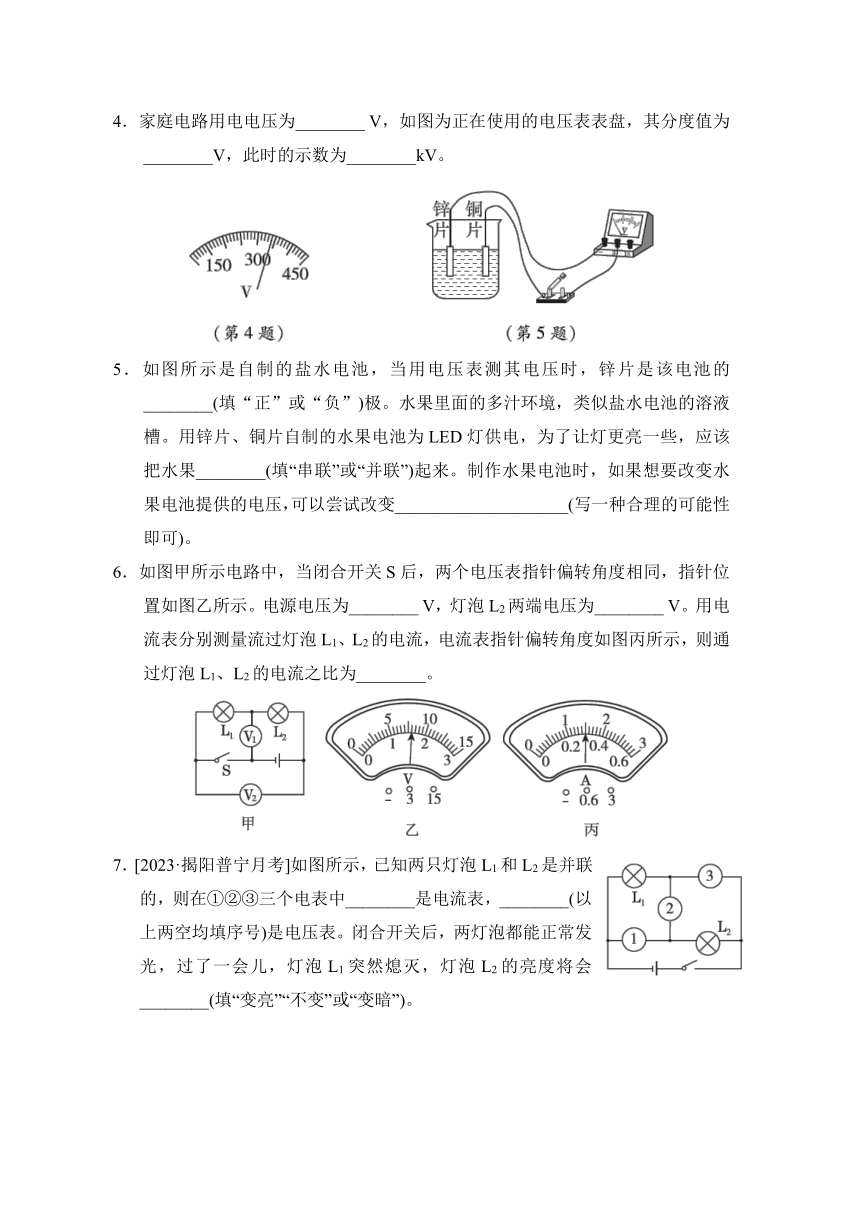

4．家庭电路用电电压为________ V，如图为正在使用的电压表表盘，其分度值为________V，此时的示数为________kV。
5．如图所示是自制的盐水电池，当用电压表测其电压时，锌片是该电池的________(填“正”或“负”)极。水果里面的多汁环境，类似盐水电池的溶液槽。用锌片、铜片自制的水果电池为LED灯供电，为了让灯更亮一些，应该把水果________(填“串联”或“并联”)起来。制作水果电池时，如果想要改变水果电池提供的电压，可以尝试改变____________________(写一种合理的可能性即可)。
6．如图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示。电源电压为________ V，灯泡L2两端电压为________ V。用电流表分别测量流过灯泡L1、L2的电流，电流表指针偏转角度如图丙所示，则通过灯泡L1、L2的电流之比为________。
INCLUDEPICTURE "../../../J75.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J75.EPS" \* MERGEFORMAT \d
7．[2023·揭阳普宁月考]如图所示，已知两只灯泡L1和L2是并联的，则在①②③三个电表中________是电流表，________(以上两空均填序号)是电压表。闭合开关后，两灯泡都能正常发光，过了一会儿，灯泡L1突然熄灭，灯泡L2的亮度将会________(填“变亮”“不变”或“变暗”)。
INCLUDEPICTURE "../../../J76.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J76.EPS" \* MERGEFORMAT \d

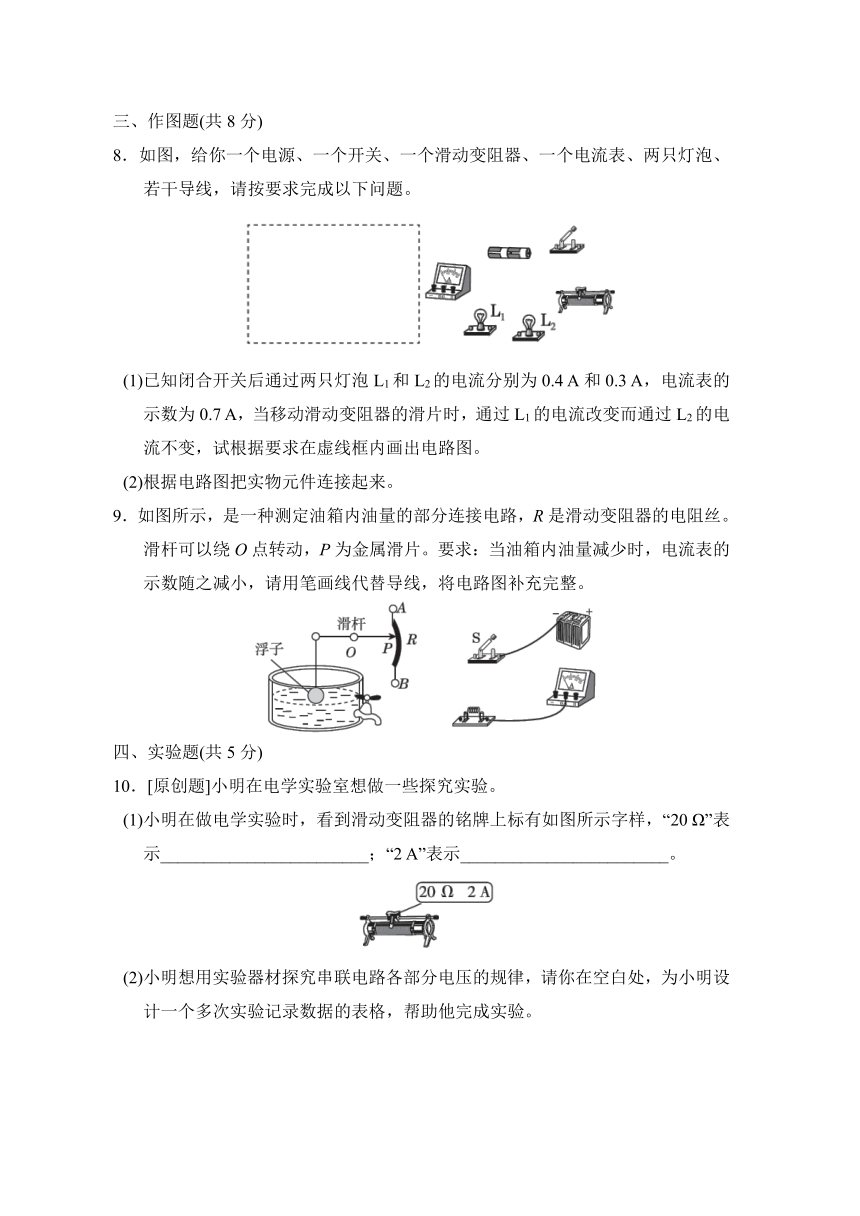

三、作图题(共8分)
8．如图，给你一个电源、一个开关、一个滑动变阻器、一个电流表、两只灯泡、若干导线，请按要求完成以下问题。
INCLUDEPICTURE "../../../J77.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J77.EPS" \* MERGEFORMAT \d
(1)已知闭合开关后通过两只灯泡L1和L2的电流分别为0.4 A和0.3 A，电流表的示数为0.7 A，当移动滑动变阻器的滑片时，通过L1的电流改变而通过L2的电流不变，试根据要求在虚线框内画出电路图。
(2)根据电路图把实物元件连接起来。
9．如图所示，是一种测定油箱内油量的部分连接电路，R是滑动变阻器的电阻丝。滑杆可以绕O点转动，P为金属滑片。要求：当油箱内油量减少时，电流表的示数随之减小，请用笔画线代替导线，将电路图补充完整。
四、实验题(共5分)
10．[原创题]小明在电学实验室想做一些探究实验。
(1)小明在做电学实验时，看到滑动变阻器的铭牌上标有如图所示字样，“20 Ω”表示________________________；“2 A”表示________________________。
(2)小明想用实验器材探究串联电路各部分电压的规律，请你在空白处，为小明设计一个多次实验记录数据的表格，帮助他完成实验。
五、计算题(共8分)

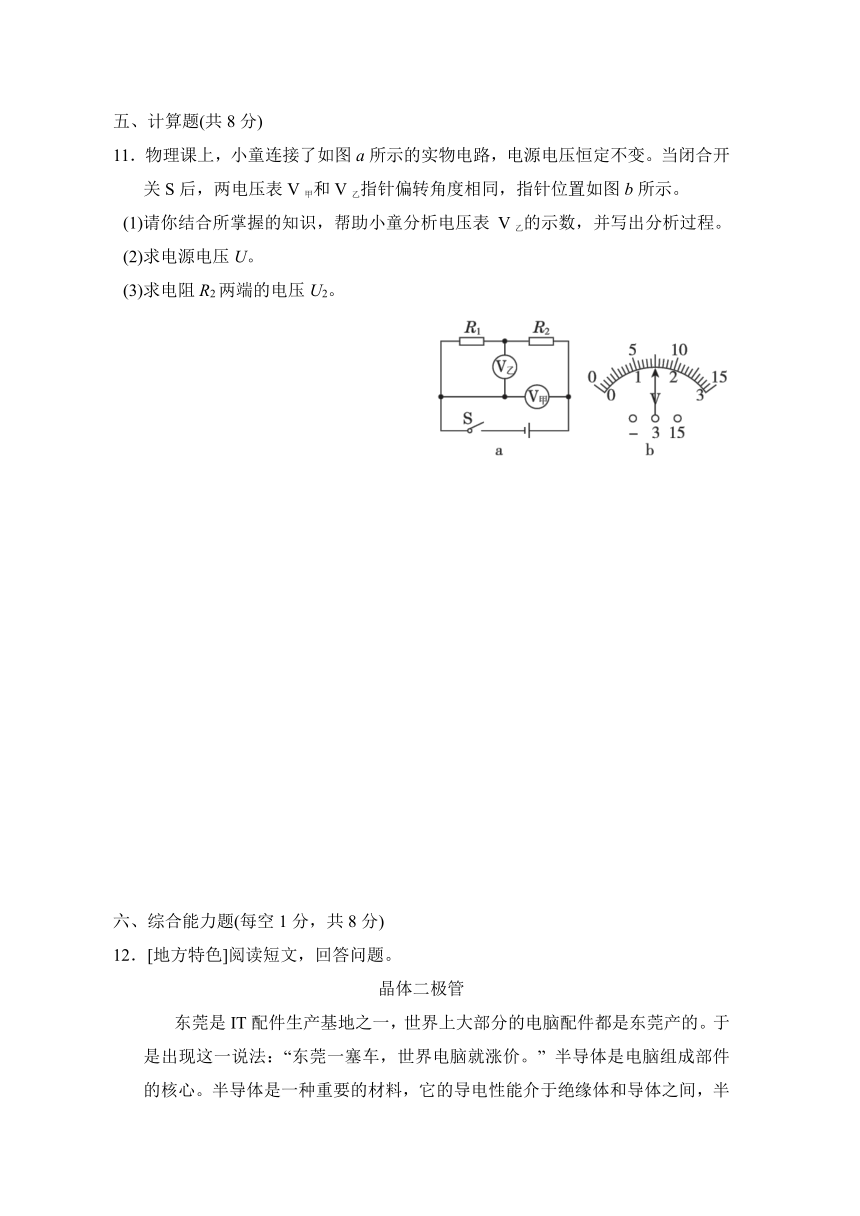

11．物理课上，小童连接了如图a所示的实物电路，电源电压恒定不变。当闭合开关S后，两电压表V甲和V乙指针偏转角度相同，指针位置如图b所示。
(1)请你结合所掌握的知识，帮助小童分析电压表 V乙的示数，并写出分析过程。
(2)求电源电压U。
(3)求电阻R2两端的电压U2。
INCLUDEPICTURE "../../../J80.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J80.EPS" \* MERGEFORMAT \d
六、综合能力题(每空1分，共8分)
12．[地方特色]阅读短文，回答问题。
晶体二极管
东莞是IT配件生产基地之一，世界上大部分的电脑配件都是东莞产的。于是出现这一说法：“东莞一塞车，世界电脑就涨价。” 半导体是电脑组成部件的核心。半导体是一种重要的材料，它的导电性能介于绝缘体和导体之间，半导体材料在生活中得到广泛应用。半导体有一些奇妙的特性，当电流从“＋”极流进二极管时，二极管导通，相当于一根导线；而电流从“－”极流入时，二极管断路，实际上不会有电流通过。
图甲是电器中一种不可缺少的电子元件——晶体二极管，右侧是其电路符号，它有两根引线，分别为正极(＋)和负极(－)，它只允许电流从它的正极流向负极，若将其接入如图乙所示电路中，闭合开关，电流从它的正极流向负极，电路处于通路状态，灯泡发光。
发光二极管又称LED，如图丙所示是其简图与电路符号。它与二极管一样也具有单向导电性，当给LED加上合适的正向电压后，不同型号的LED能发出不同颜色的光，如果加上反向电压，则不能发光。
(1)二极管是由________材料制成的，具有________导电性。
(2)如图乙所示电路，闭合开关S，电路处于________(填“通路”“断路”或“短路”)状态。
(3)如图丁所示电路中，要使绿灯LED发光，关于开关的状态，下列说法正确的是________。
A．S1、S4闭合，S2、S3断开 B．S2、S3闭合，S1、S4断开
C．S1、S2闭合，S3、S4断开 D．S3、S4闭合，S1、S2断开
(4)为了探究二极管的特殊导电性，连接了图戊和图己两个电路，电源电压为3 V，闭合开关，图戊中的灯泡不亮，电压表示数为________V，闭合开关，图己中的灯泡________(填“亮”或“不亮”)。
(5)二极管的特殊导电性源自于构成材料P型半导体和N型半导体组成的晶片，受此启发，科研人员利用P型半导体元件和N型半导体元件串联，接上直流电源后，半导体材料的两端会产生温度差，制成了电脑的散热器，如图庚所示，两对PN型半导体对是________(填“串联”或“并联”)连接的，在电流方向是N→P的地方吸热，而在电流方向是P→N的地方放热，则靠近电脑发热体(CPU)的是图中________(填“上方”或“下方”)的陶瓷片。
答案
一、1.D　2.D　3.C
二、4.220；10；0.34
5．负；串联；锌片和铜片之间的距离
6．8；6.4；1∶1　点拨：由电路图可知，两灯泡串联，电压表 V1测L1两端的电压，电压表 V2测电源电压，由串联电路电压的规律可知，电压表 V1选择的量程为0～3 V，分度值为0.1 V，其读数为1.6 V，即L1两端的电压为U1＝
1.6 V。电压表 V2选择的量程为0～15 V，分度值为0.5 V，其读数为U＝8 V，即电源电压为8 V。根据串联电路电压规律，灯泡L2两端的电压为U2＝U－
U1＝8 V－1.6 V＝6.4 V。根据串联电流的特点可知经过两灯泡的电流相等，故通过灯泡L1、L2的电流之比为1∶1。
7．①③；②；不变
三、8.解：(1)如图所示。
(2)如图所示。
INCLUDEPICTURE "../../../Q18.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../Q18.EPS" \* MERGEFORMAT \d
9．解：如图所示。
INCLUDEPICTURE "../../../Q19.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../Q19.EPS" \* MERGEFORMAT \d
四、10.(1) 滑动变阻器的最大阻值为20 Ω；允许通过的最大电流是2 A　
(2)如表所示。
实验序号 L1两端的电压U1/V L2两端的电压U2/V 电源两端的电压U/V
1
2
3
五、11.解：(1)由电路图可知，两电阻串联，电压表 V乙测R1两端的电压，电压表 V甲测电源电压；因为串联电路两端的电压等于各部分电路两端的电压之和，所以电压表 V乙的示数小于 V甲的示数，两电压表的指针位置相同，则电压表 V乙选择的量程为0～3 V，分度值为0.1 V，其示数是1.5 V，电阻R1两端的电压为U1＝1.5 V。
(2)电压表 V甲选择的量程为0～15 V，分度值为0.5 V，其示数是7.5 V，故电源电压为U＝7.5 V。
(3)电阻R2两端的电压为U2＝U－U1＝7.5 V－1.5 V＝6 V。
六、12.(1)半导体；单向 　(2)通路　(3) A
(4) 3；亮 　(5)串联；下方
点拨：(2)如图乙所示电路中，闭合开关S，电流从二极管正极流入，负极流出，灯泡发光，电路处于通路状态；(3)S1、S4闭合，S2、S3断开，电流从绿灯二极管正极流入回到负极，形成通路，绿灯亮，故A正确；S2、S3闭合，S1、S4断开，电流从红灯二极管正极流入回到负极，形成通路，因此红灯亮，绿灯不亮，故B错误；S1、S2闭合，S3、S4断开，电路处于断开状态，红灯和绿灯都不亮，故C错误；S3、S4闭合，S1、S2断开，电路处于断开状态，红灯和绿灯都不亮，故D错误。故选A。(4)由图戊可知，电流从二极管的“－”极流入，从“＋”极流出，此时二极管断路，电压表和灯泡串联，电压表的示数等于电源电压，电压表的示数是3 V。图己中电流从“＋”极流进二极管，从“－”极流出，二极管导通，相当于一根导线，所以图己中灯泡会发光。(5)由图庚可知，两对PN型半导体对首尾相连，它们是串联的；靠近上面陶瓷片的电流方向是P→N，靠近下面陶瓷片的电流方向是由N→P，由于在电流方向是N→P的地方吸热，而在电流方向是P→N的地方放热，因此上方是半导体元件放热的地方，下方是半导体元件吸热的地方，靠近电脑发热体的是下方的陶瓷片。
