第十五章 电流和电路 综合素质评价(B)（含答案）

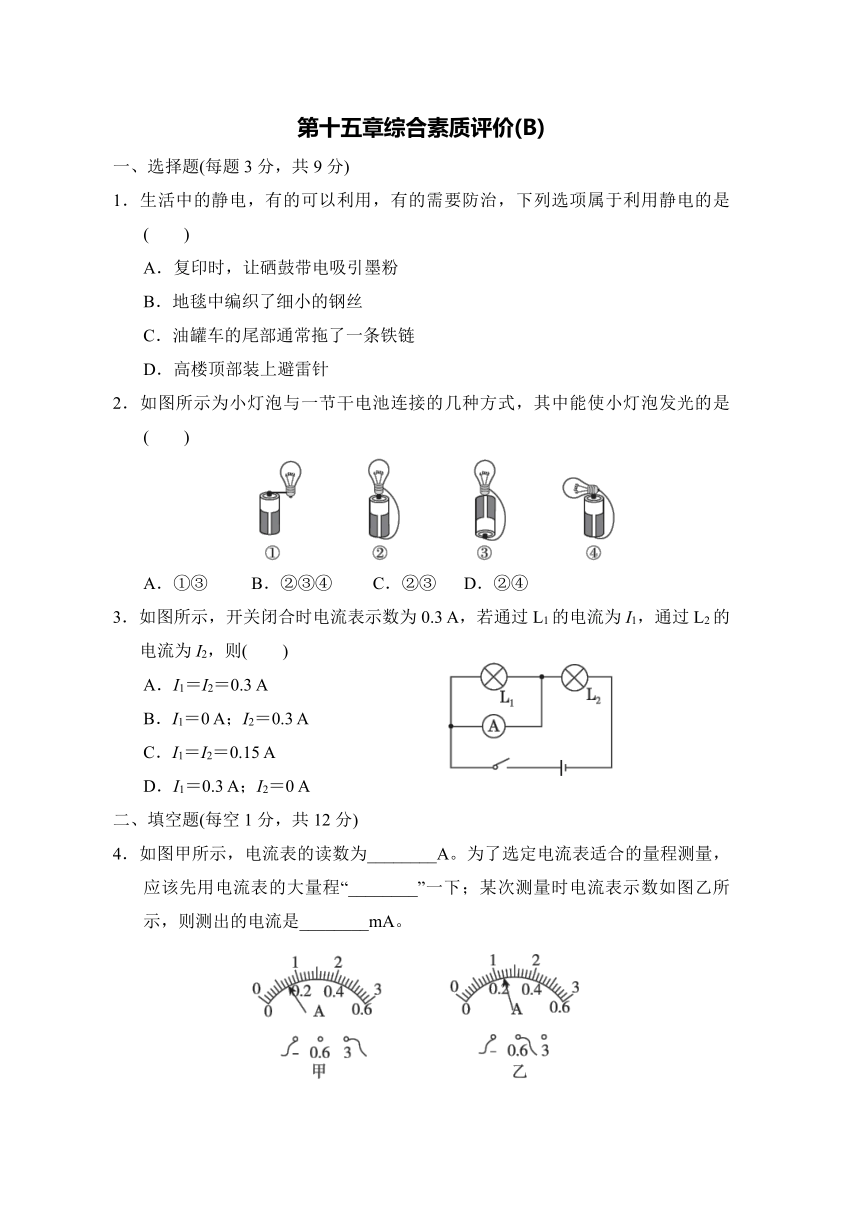

第十五章综合素质评价(B)
一、选择题(每题3分，共9分)
1．生活中的静电，有的可以利用，有的需要防治，下列选项属于利用静电的是(　　)
A．复印时，让硒鼓带电吸引墨粉
B．地毯中编织了细小的钢丝
C．油罐车的尾部通常拖了一条铁链
D．高楼顶部装上避雷针
2．如图所示为小灯泡与一节干电池连接的几种方式，其中能使小灯泡发光的是(　　)
INCLUDEPICTURE "../../../J47.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J47.EPS" \* MERGEFORMAT \d
A．①③ B．②③④ C．②③ D．②④
3．如图所示，开关闭合时电流表示数为0.3 A，若通过L1的电流为I1，通过L2的电流为I2，则(　　)
A．I1＝I2＝0.3 A
B．I1＝0 A；I2＝0.3 A
C．I1＝I2＝0.15 A
D．I1＝0.3 A；I2＝0 A
二、填空题(每空1分，共12分)
4．如图甲所示，电流表的读数为________A。为了选定电流表适合的量程测量，应该先用电流表的大量程“________”一下；某次测量时电流表示数如图乙所示，则测出的电流是________mA。

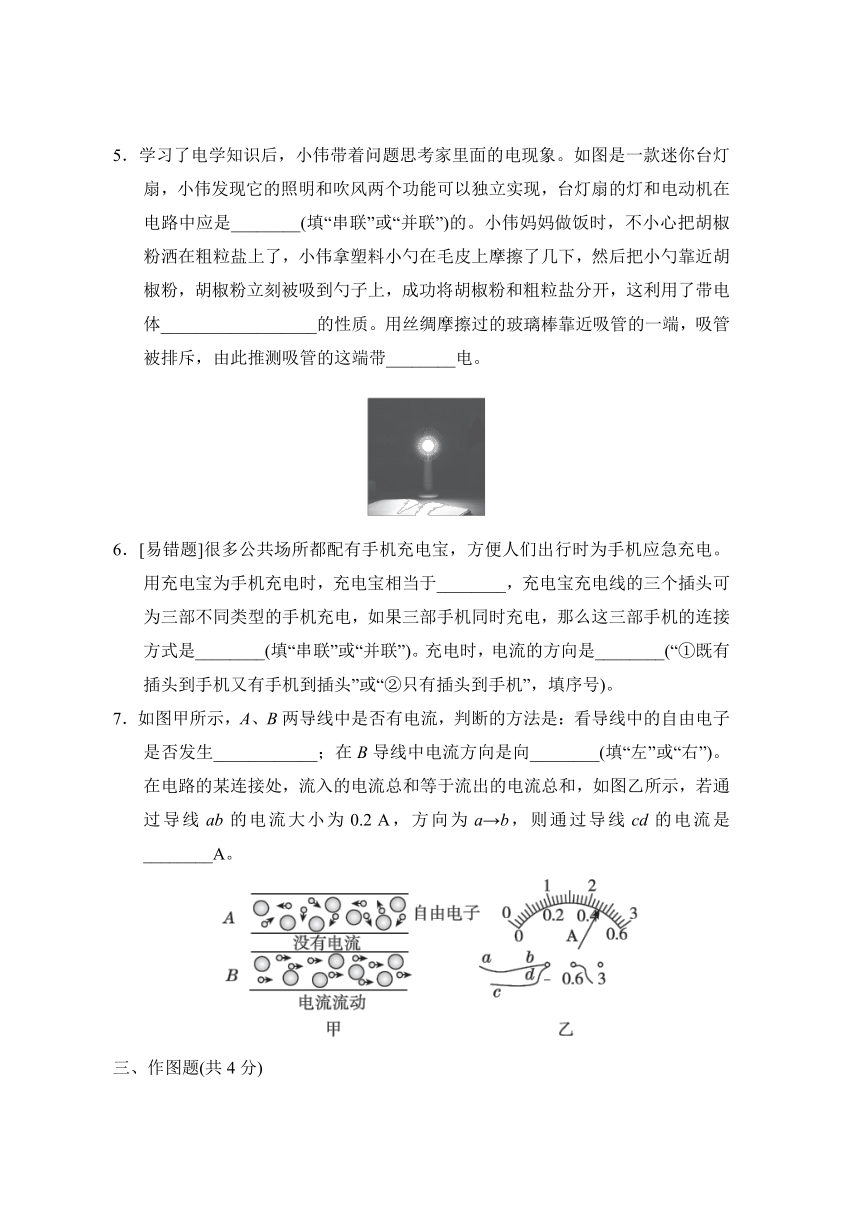

5．学习了电学知识后，小伟带着问题思考家里面的电现象。如图是一款迷你台灯扇，小伟发现它的照明和吹风两个功能可以独立实现，台灯扇的灯和电动机在电路中应是________(填“串联”或“并联”)的。小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上了，小伟拿塑料小勺在毛皮上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开，这利用了带电体__________________的性质。用丝绸摩擦过的玻璃棒靠近吸管的一端，吸管被排斥，由此推测吸管的这端带________电。
6．[易错题]很多公共场所都配有手机充电宝，方便人们出行时为手机应急充电。用充电宝为手机充电时，充电宝相当于________，充电宝充电线的三个插头可为三部不同类型的手机充电，如果三部手机同时充电，那么这三部手机的连接方式是________(填“串联”或“并联”)。充电时，电流的方向是________(“①既有插头到手机又有手机到插头”或“②只有插头到手机”，填序号)。
7．如图甲所示，A、B两导线中是否有电流，判断的方法是：看导线中的自由电子是否发生____________；在B导线中电流方向是向________(填“左”或“右”)。在电路的某连接处，流入的电流总和等于流出的电流总和，如图乙所示，若通过导线ab的电流大小为0.2 A，方向为a→b，则通过导线cd的电流是________A。
INCLUDEPICTURE "../../../J51.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J51.EPS" \* MERGEFORMAT \d
三、作图题(共4分)

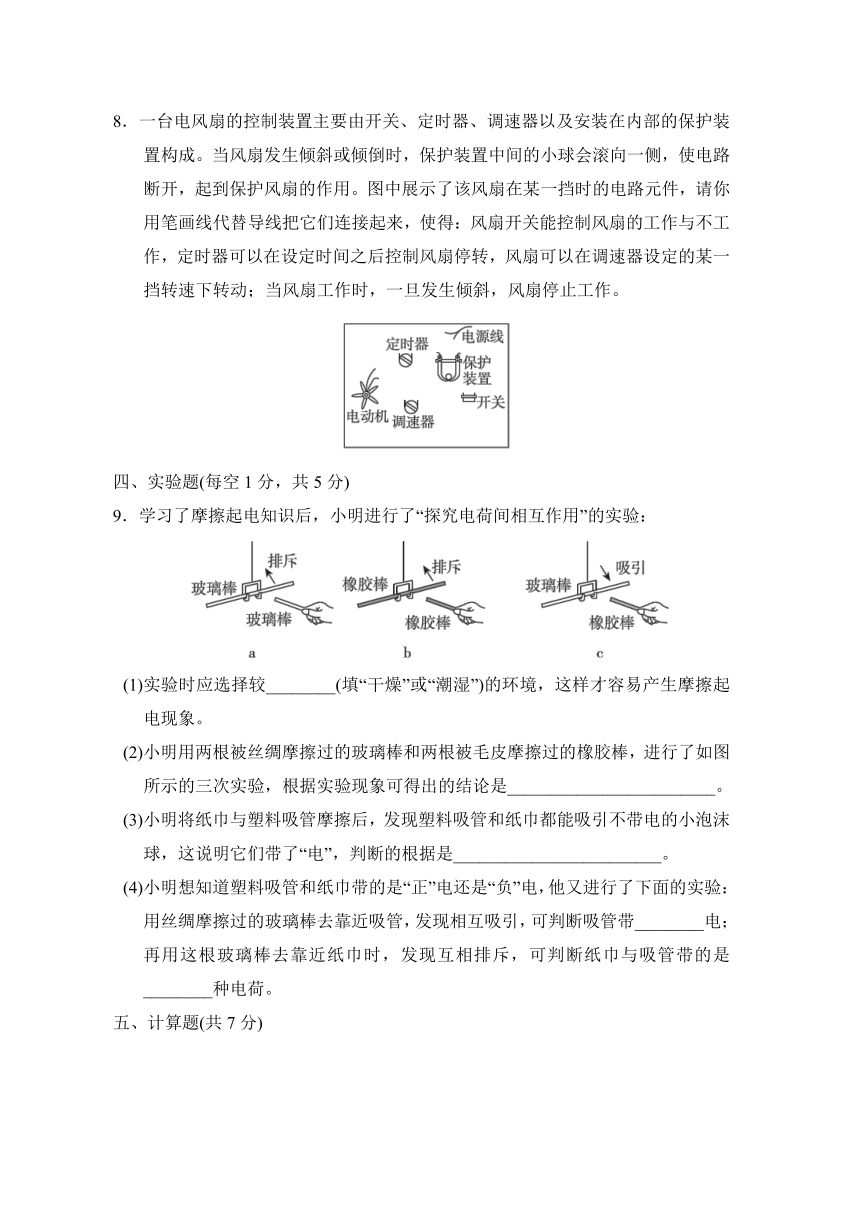

8．一台电风扇的控制装置主要由开关、定时器、调速器以及安装在内部的保护装置构成。当风扇发生倾斜或倾倒时，保护装置中间的小球会滚向一侧，使电路断开，起到保护风扇的作用。图中展示了该风扇在某一挡时的电路元件，请你用笔画线代替导线把它们连接起来，使得：风扇开关能控制风扇的工作与不工作，定时器可以在设定时间之后控制风扇停转，风扇可以在调速器设定的某一挡转速下转动；当风扇工作时，一旦发生倾斜，风扇停止工作。
INCLUDEPICTURE "../../../J52.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J52.EPS" \* MERGEFORMAT \d
四、实验题(每空1分，共5分)
9．学习了摩擦起电知识后，小明进行了“探究电荷间相互作用”的实验：
INCLUDEPICTURE "../../../J53.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J53.EPS" \* MERGEFORMAT \d
(1)实验时应选择较________(填“干燥”或“潮湿”)的环境，这样才容易产生摩擦起电现象。
(2)小明用两根被丝绸摩擦过的玻璃棒和两根被毛皮摩擦过的橡胶棒，进行了如图所示的三次实验，根据实验现象可得出的结论是________________________。
(3)小明将纸巾与塑料吸管摩擦后，发现塑料吸管和纸巾都能吸引不带电的小泡沫球，这说明它们带了“电”，判断的根据是________________________。
(4)小明想知道塑料吸管和纸巾带的是“正”电还是“负”电，他又进行了下面的实验：用丝绸摩擦过的玻璃棒去靠近吸管，发现相互吸引，可判断吸管带________电；再用这根玻璃棒去靠近纸巾时，发现互相排斥，可判断纸巾与吸管带的是________种电荷。
五、计算题(共7分)

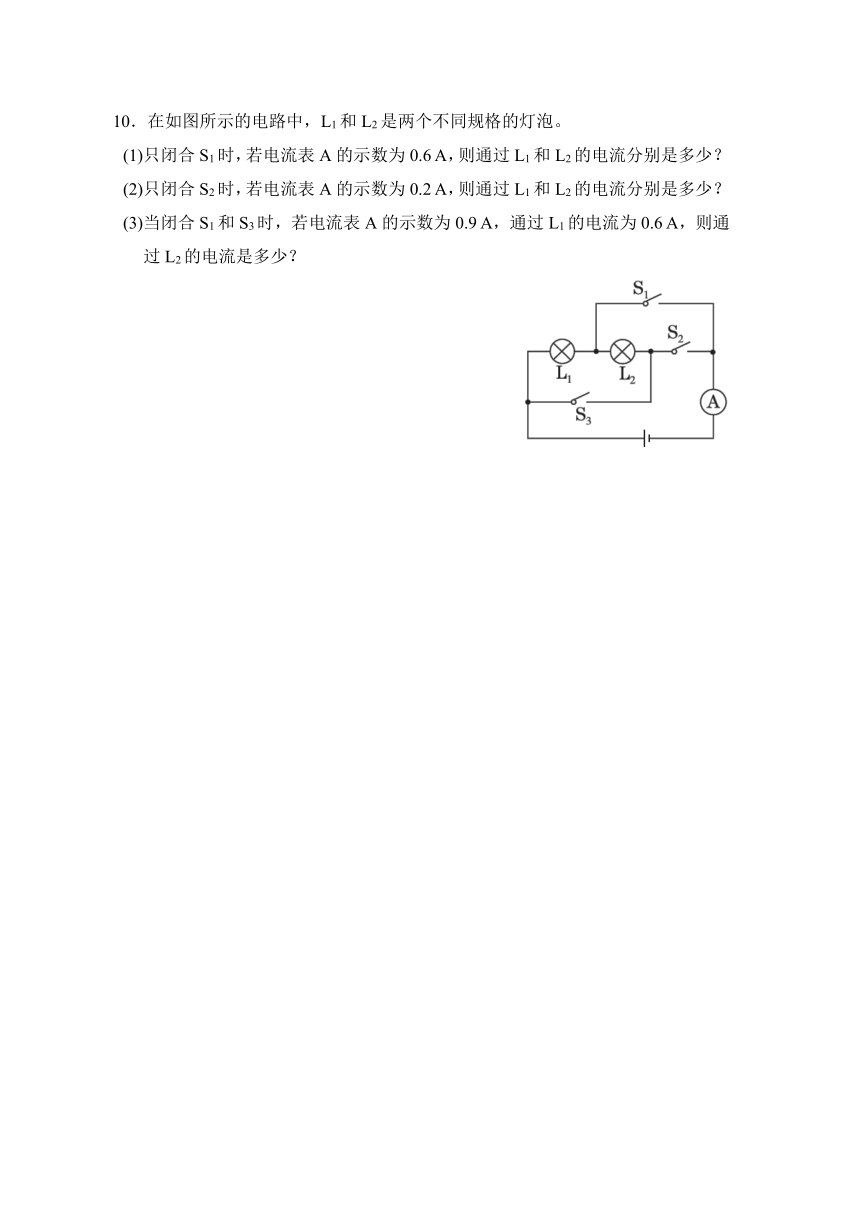

10．在如图所示的电路中，L1和L2是两个不同规格的灯泡。
(1)只闭合S1时，若电流表A的示数为0.6 A，则通过L1和L2的电流分别是多少？
(2)只闭合S2时，若电流表A的示数为0.2 A，则通过L1和L2的电流分别是多少？
(3)当闭合S1和S3时，若电流表A的示数为0.9 A，通过L1的电流为0.6 A，则通过L2的电流是多少？
INCLUDEPICTURE "../../../J54.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J54.EPS" \* MERGEFORMAT \d
六、综合能力题(第11题6分，第12题7分，共13分)
11．[2023·广州荔湾区期中改编]小明在研究用电器和电路时经历了以下环节，请根据题设作答。
(1)请你按图甲的电路图，连好图乙的电路。
INCLUDEPICTURE "../../../J55.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J55.EPS" \* MERGEFORMAT \d
(2)小明发现L1比L2亮，以下说法正确的是(　　)
A．通过L1的电流较大 　　B．通过L2的电流较大 　　
C．通过两灯的电流一样大
(3)用一根导线把L2两端接线柱连接起来时，小明发现有一只灯泡不发光，一只灯泡变亮。变亮的灯泡是________，另一只灯泡不发光的原因是__________________。请你在下面的方框内画出此时的简易电路图(发光二极管符号： )。
(4)灯泡发光时，干电池实现的能量转化是________能转化为________能。
12．阅读短文，回答问题。
石墨烯——改变世界的神奇新材料
一片碳，看似普通，却使两位科学家获得诺贝尔奖。这种全新材料名为“石墨烯”。
石墨烯是目前世上最薄、最坚硬的纳米材料。作为电导体，它有着和铜一样出色的导电性；作为热导体，它比目前任何其他材料的导热效果都好，而且它几乎是完全透明的。利用石墨烯，科学家能够研发一系列具有特殊性质的新材料。比如，石墨烯晶体管的传输速度远远超过目前的硅晶体管，因此有希望应用于全新超级计算机的研发；石墨烯还可以用于制造触摸屏、发光板，甚至太阳能电池。如果和其他材料混合，石墨烯还可用于制造更耐热、更结实的电导体，从而使其更薄、更轻、更富有弹性，从柔性电子产品到智能服装，从超轻型飞机材料到防弹衣，甚至未来的太空电梯都可以以石墨烯为原料。因此，其应用前景十分广阔。
(1)这种新材料属于__________(填“导体”或“绝缘体”)。
(2)最近国外研究人员通过引入由多层石墨烯制成的交替散热通道，解决了交通信号灯和电动汽车散热的难题，这是利用石墨烯的________(填字母)。
A．透光性好 B．硬度大 C．导热性好 D．导电性强
(3)石墨烯有希望应用于全新超级计算机的研发，是因为_____________________。
(4)石墨烯制作出来的发光板，在电路中相当于________，石墨烯制作出来的太阳能电池，在电路中供电时相当于________，石墨烯还可以制造触摸屏，手指触动时手机屏幕亮起，在电路中相当于________。(均填“电源”“开关”“用电器”或“导线”)
(5)文中提到石墨烯的物理性质有硬度大、________等。
答案
一、1.A　2.B　3.B
二、4.0.7；试触；240
5．并联；具有吸引轻小物体；正
6．电源；并联；①　7.定向移动；左；0.66
三、8.解：如图所示。
INCLUDEPICTURE "../../../Q11.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../Q11.EPS" \* MERGEFORMAT \d
四、9.(1)干燥
(2)同种电荷互相排斥，异种电荷互相吸引
(3)带电体能够吸引轻小物体
(4)负；异
五、10.解：(1)只闭合S1时，电路为L1的简单电路，L2被短路，电流表测电路中的电流，则通过L1的电流为0.6 A，通过L2的电流为0 A。
(2)只闭合S2时，L1、L2串联，电流表测电路中的电流，串联电路中各处的电流相等，通过L1、L2的电流均为0.2 A。
(3)当闭合S1和S3时，L1、L2并联，电流表测干路电流，并联电路中干路中的电流等于各支路电流的和，通过L2的电流为I2＝I－I1＝0.9 A－0.6 A＝0.3 A。
六、11.(1)如图甲所示。
(2)C　(3)L1；L2被导线短路；如图乙所示。
INCLUDEPICTURE "../../../Q13.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../Q13.EPS" \* MERGEFORMAT \d
(4)化学；电
点拨：(1)根据电路图连接实物图，注意发光二极管有正负极，电流从正极流入、负极流出；(2)由串联电路的特点知，通过L1、L2的电流相等；(3)用一根导线把L2两端接线柱连接起来时，L2被导线短路，不能发光，所以变亮的灯是L1。(4)灯泡发光时，干电池提供电能，灯泡消耗电能，干电池实现的能量转化是将化学能转化为电能。
12．(1)导体　(2)C
(3)石墨烯晶体管的传输速度远远超过目前的硅晶体管
(4)用电器；电源；开关　(5) 导电性(合理即可)
