第十九章 生活用电 综合素质评价(A)试题（含答案）

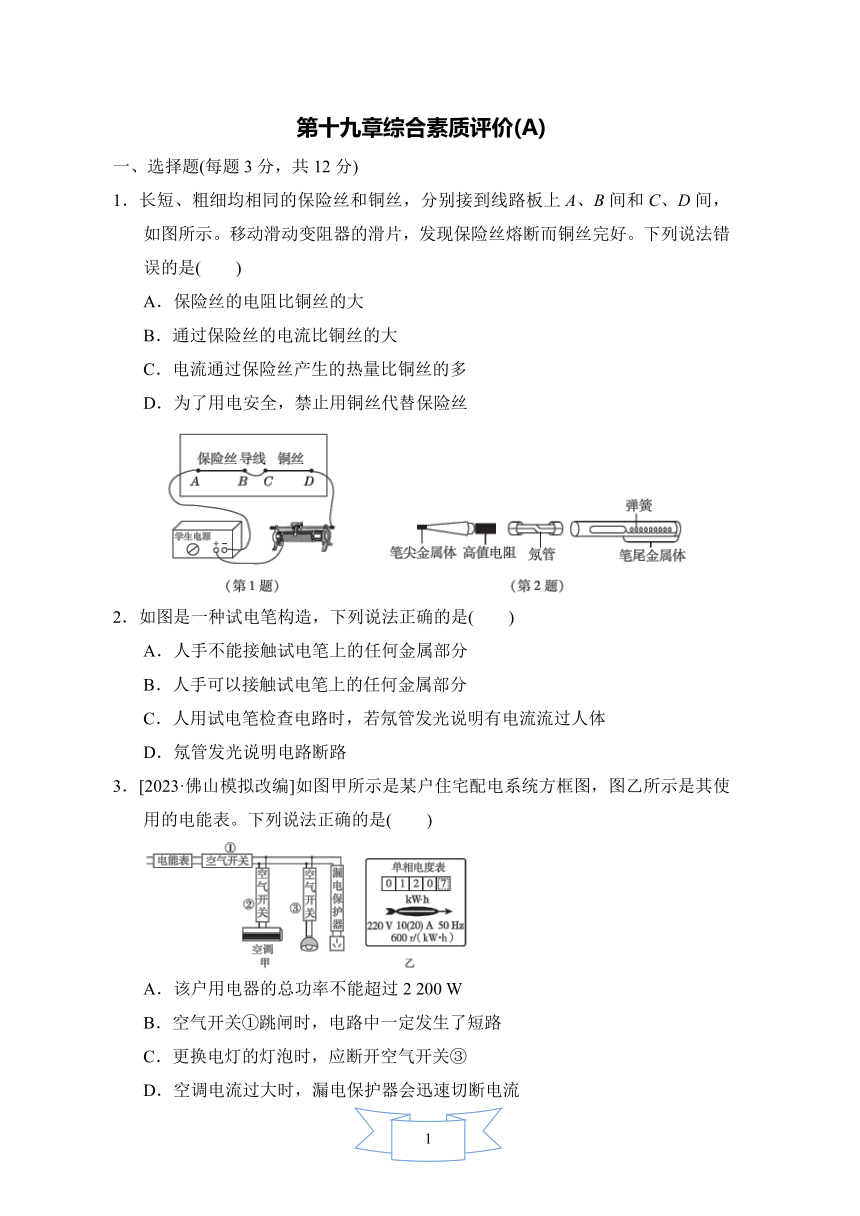

第十九章综合素质评价(A)
一、选择题(每题3分，共12分)
1．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是(　　)
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
2．如图是一种试电笔构造，下列说法正确的是(　　)
A．人手不能接触试电笔上的任何金属部分
B．人手可以接触试电笔上的任何金属部分
C．人用试电笔检查电路时，若氖管发光说明有电流流过人体
D．氖管发光说明电路断路
3．[2023·佛山模拟改编]如图甲所示是某户住宅配电系统方框图，图乙所示是其使用的电能表。下列说法正确的是(　　)
A．该户用电器的总功率不能超过2 200 W
B．空气开关①跳闸时，电路中一定发生了短路
C．更换电灯的灯泡时，应断开空气开关③
D．空调电流过大时，漏电保护器会迅速切断电流

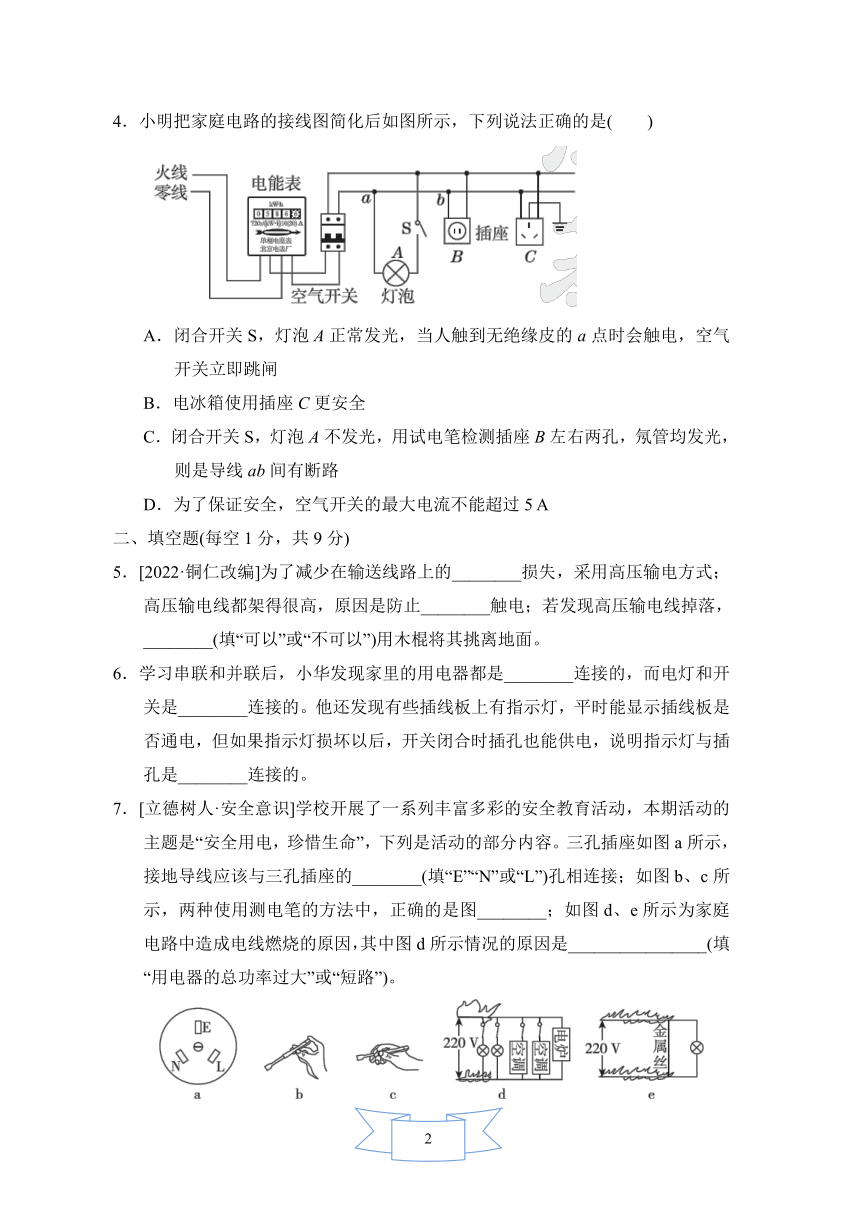

4．小明把家庭电路的接线图简化后如图所示，下列说法正确的是(　　)
A．闭合开关S，灯泡A正常发光，当人触到无绝缘皮的a点时会触电，空气开关立即跳闸
B．电冰箱使用插座C更安全
C．闭合开关S，灯泡A不发光，用试电笔检测插座B左右两孔，氖管均发光，则是导线ab间有断路
D．为了保证安全，空气开关的最大电流不能超过5 A
二、填空题(每空1分，共9分)
5．[2022·铜仁改编]为了减少在输送线路上的________损失，采用高压输电方式；高压输电线都架得很高，原因是防止________触电；若发现高压输电线掉落，________(填“可以”或“不可以”)用木棍将其挑离地面。
6．学习串联和并联后，小华发现家里的用电器都是________连接的，而电灯和开关是________连接的。他还发现有些插线板上有指示灯，平时能显示插线板是否通电，但如果指示灯损坏以后，开关闭合时插孔也能供电，说明指示灯与插孔是________连接的。
7．[立德树人·安全意识]学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜生命”，下列是活动的部分内容。三孔插座如图a所示，接地导线应该与三孔插座的________(填“E”“N”或“L”)孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图________；如图d、e所示为家庭电路中造成电线燃烧的原因，其中图d所示情况的原因是________________(填“用电器的总功率过大”或“短路”)。
INCLUDEPICTURE "../../../J161.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J161.EPS" \* MERGEFORMAT \d

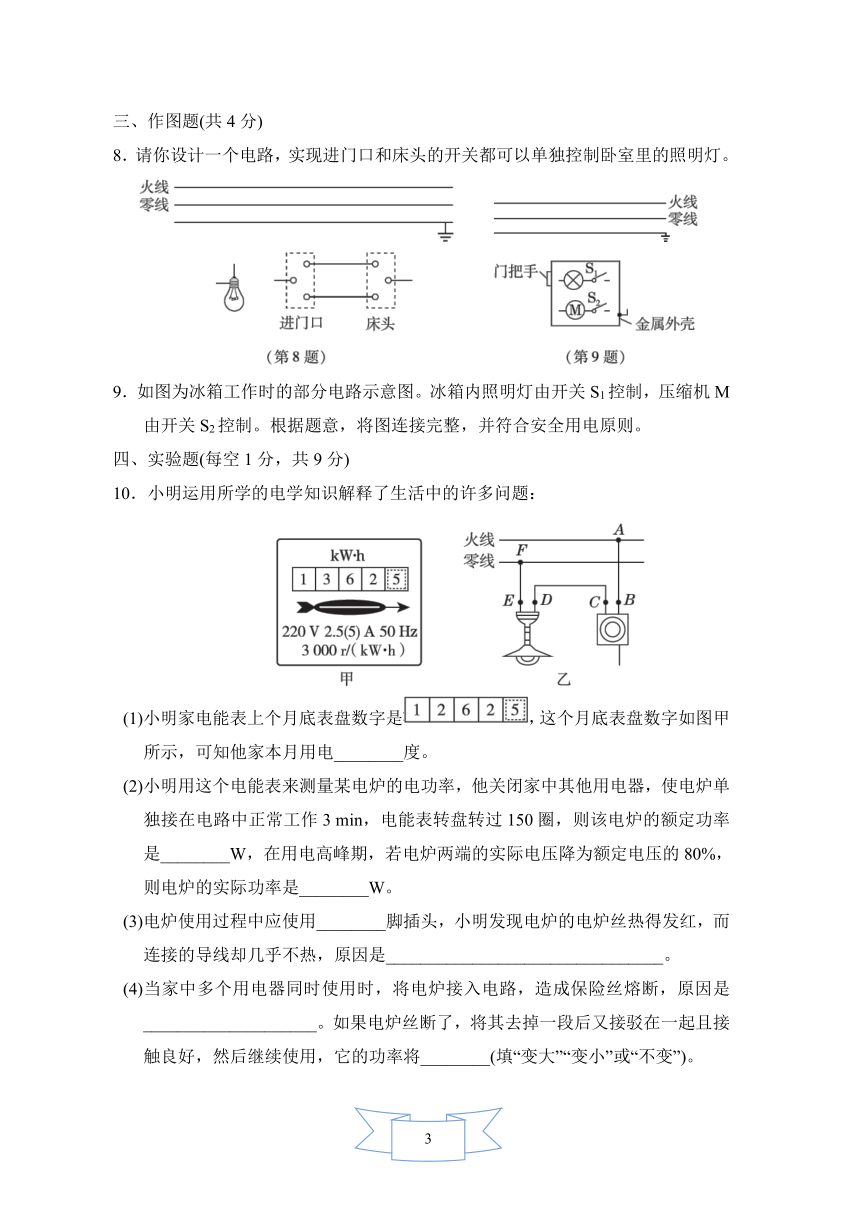

三、作图题(共4分)
8．请你设计一个电路，实现进门口和床头的开关都可以单独控制卧室里的照明灯。
9．如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。
四、实验题(每空1分，共9分)
10．小明运用所学的电学知识解释了生活中的许多问题：
INCLUDEPICTURE "../../../J164.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J164.EPS" \* MERGEFORMAT \d 　　 INCLUDEPICTURE "../../../J165.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J165.EPS" \* MERGEFORMAT \d
(1)小明家电能表上个月底表盘数字是，这个月底表盘数字如图甲所示，可知他家本月用电________度。
(2)小明用这个电能表来测量某电炉的电功率，他关闭家中其他用电器，使电炉单独接在电路中正常工作3 min，电能表转盘转过150圈，则该电炉的额定功率是________W，在用电高峰期，若电炉两端的实际电压降为额定电压的80%，则电炉的实际功率是________W。
(3)电炉使用过程中应使用________脚插头，小明发现电炉的电炉丝热得发红，而连接的导线却几乎不热，原因是________________________________。
(4)当家中多个用电器同时使用时，将电炉接入电路，造成保险丝熔断，原因是____________________。如果电炉丝断了，将其去掉一段后又接驳在一起且接触良好，然后继续使用，它的功率将________(填“变大”“变小”或“不变”)。

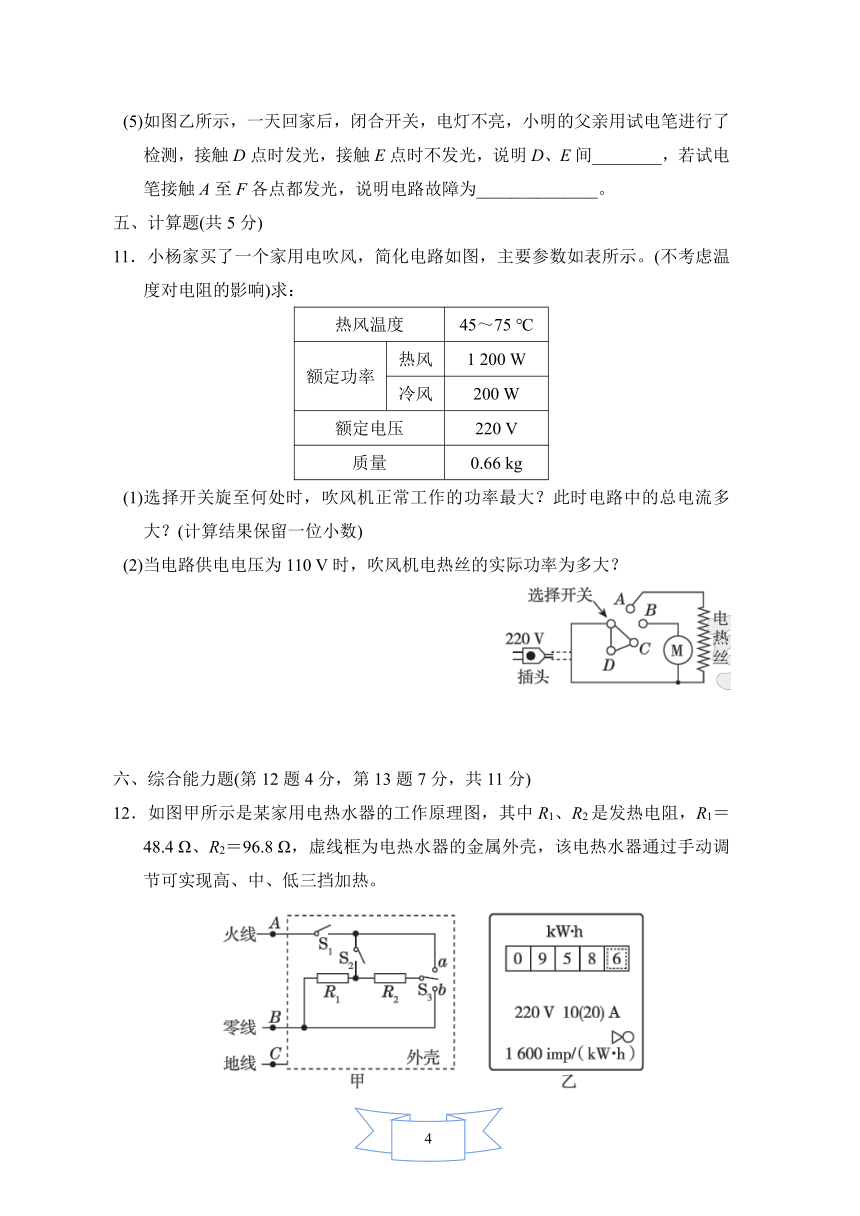

(5)如图乙所示，一天回家后，闭合开关，电灯不亮，小明的父亲用试电笔进行了检测，接触D点时发光，接触E点时不发光，说明D、E间________，若试电笔接触A至F各点都发光，说明电路故障为______________。
五、计算题(共5分)
11．小杨家买了一个家用电吹风，简化电路如图，主要参数如表所示。(不考虑温度对电阻的影响)求：
热风温度 45～75 ℃
额定功率 热风 1 200 W
冷风 200 W
额定电压 220 V
质量 0.66 kg
(1)选择开关旋至何处时，吹风机正常工作的功率最大？此时电路中的总电流多大？(计算结果保留一位小数)
(2)当电路供电电压为110 V时，吹风机电热丝的实际功率为多大？
INCLUDEPICTURE "../../../J167.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J167.EPS" \* MERGEFORMAT \d
六、综合能力题(第12题4分，第13题7分，共11分)
12．如图甲所示是某家用电热水器的工作原理图，其中R1、R2是发热电阻，R1＝48.4 Ω、R2＝96.8 Ω，虚线框为电热水器的金属外壳，该电热水器通过手动调节可实现高、中、低三挡加热。
INCLUDEPICTURE "../../../J168.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../J168.EPS" \* MERGEFORMAT \d
(1)小明想在电路中加一个“倾倒开关”，使电热水器被碰倒时能自动断开电路，则该开关最好安装在图甲中的________(填“A”“B”或“C”)点处。某种使用橡皮绝缘的铜芯导线在常温下的安全载流量(长时间通电时的最大安全电流)如表，若要为该电热水器配一个插座，则应选横截面积为________mm2的铜芯导线作为该插座的接线才符合既适用又经济的原则。
导线规格
导线的横截面积S/mm2 0.5 1 1.5 2.5
安全载流量I/A 4 8 12 20
(2)若该电热水器处于高温挡正常工作，要使3 kg的水升高80 ℃，需要的加热时间为________。[不计热量损失，c水＝4.2×103 J/(kg·℃)]
(3)将该电热水器单独接入家庭电路中，中温挡工作6 min，这段时间内图乙所示电能表的指示灯闪烁了128次，则该电热水器的中温挡实际电功率为________W。
13．[2023·中山期末]阅读短文，回答问题。
智能晾衣机
某智能晾衣机采用的是无线射频的遥控器，除了遥控器操控之外，作为一款智能晾衣机，该产品还支持APP控制和声控。通过手机就能实现升、降、暂停、照明等操作，并支持远程控制。智能晾衣机的LED照明灯，照明额定功率为22 W，利用人体传感器，夜间有人走到阳台时智能晾衣机自动开灯，方便夜间在阳台行动；如果人离开阳台无人移动，则晾衣机会自动关灯。该晾衣机有定时风干(冷风)和烘干(热风)功能，风干额定功率为20 W，烘干额定功率为220 W；还可定时消毒，开启消毒功能，运行20分钟后自动关闭。
(1)人体传感器在电路中相当于一个________，人体传感器与LED照明灯是________(填“串联”或“并联”)连接的。夜晚只开照明灯时，电路中的电流是________A。
(2)如图所示是某智能晾衣机内部部分电路，R是发热电阻。由图可知：闭合开关S，开关S1接通BC位置，此时晾衣机开启________(填“风干”或“烘干”)功能，连续使用2 h，R产生的热量为________J。
(3)为了安全，小明家安装了漏电保护装置和空气开关。某天小明刚打开台灯，家里空气开关突然跳闸，经检查线路，发现故障是台灯内部发生________所致，此时漏电保护装置________(填“会”或“不会”)及时断开电路。
答案
一、1.B　2.C　3.C
4．B　点拨：由简化图可知，人触到无绝缘皮的a点时，由于a点接的是零线，所以人不会触电，故A错误；电冰箱属于有金属外壳的用电器，电冰箱使用三孔插座，在电冰箱漏电时，防止触电事故发生，故B正确；若闭合开关S，灯泡A不发光，说明灯泡所在的电路是断开的，用试电笔检测插座B左右两孔，氖管均发光，说明火线上有电，左孔也与火线相连，可能是进户零线与a之间断路，故C错误；因空气开关“跳闸”和保险丝烧坏是一样的作用，应选用电流值稍大于家庭电路中电能表上标的20 A就跳闸的空气开关，故D错误。故选B。
二、5.电能；高压电弧；可以　6.并联；串联；并联
7．E；b；用电器的总功率过大
三、8.解：如图所示。
INCLUDEPICTURE "../../../Q38.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../Q38.EPS" \* MERGEFORMAT \d
9.解：如图所示。
INCLUDEPICTURE "../../../Q39.EPS" \* MERGEFORMAT INCLUDEPICTURE "../../../Q39.EPS" \* MERGEFORMAT \d
四、10.(1)100 　(2)1 000；640
(3)三；电炉丝的电阻比导线的电阻大
(4)电路中用电器总功率过大；变大
(5) 断路；零线断路
五、11.解：(1)当选择开关旋至A、B处时，电热丝和电动机并联同时工作，吹出的是热风，此时电路中电阻最小，电源电压不变，根据公式P＝可知此时电吹风正常工作的功率最大，电路中的电流I＝＝≈5.5 A。
(2)电热丝的额定功率P2＝P总－P1＝1 200 W－200 W＝1 000 W，电热丝的电阻R＝＝＝48.4 Ω，当电路供电电压为110 V时，吹风机电热丝的实际功率P2′＝＝＝250 W。
六、12.(1)A；1　(2)672 s 　(3)800
点拨：(1)防止倾倒造成火灾，一定把“倾倒开关”接在火线上，在倾倒时，切断火线，所以倾倒开关接在A处。S1闭合，S2断开，S3接a时，R1与R2串联，电路中的总电阻最大，由P＝可知电功率最小，此时为低温挡；S1闭合，S2闭合，S3接a时，只有R1接入电路，此时为中温挡；S1闭合，S2闭合，S3接b时，R1与R2并联，电路中的总电阻最小，由P＝可知电功率最大，此时为高温挡，电热水器高温挡的电功率为P高温＝P1＋P2＝＋＝＋＝1 500 W，电热器工作时的最大电流为I＝＝≈6.8 A，由表可知，应选横截面积为1 mm2的导线。
(2)使3 kg的水升高80 ℃吸收热量Q吸＝c水mΔt＝4.2×103 J/(kg·℃)×3 kg×
80 ℃＝1.008×106 J，不计热量损失，所以消耗的电能等于水吸收的热量，即
W＝Q吸＝1.008×106 J。高温挡功率为P高温＝1 500 W，需要加热时长t＝＝＝672 s。
(3)指示灯闪烁128次消耗的电能W′＝ kW·h＝0.08 kW·h＝2.88×105 J，电热水器的中温挡实际电功率为P中实＝＝＝800 W。
13．(1)开关；串联；0.1　(2)烘干；1.44×106　(3)短路；不会
