粤沪版物理九年级上册第十四章学情评估试题（含答案）

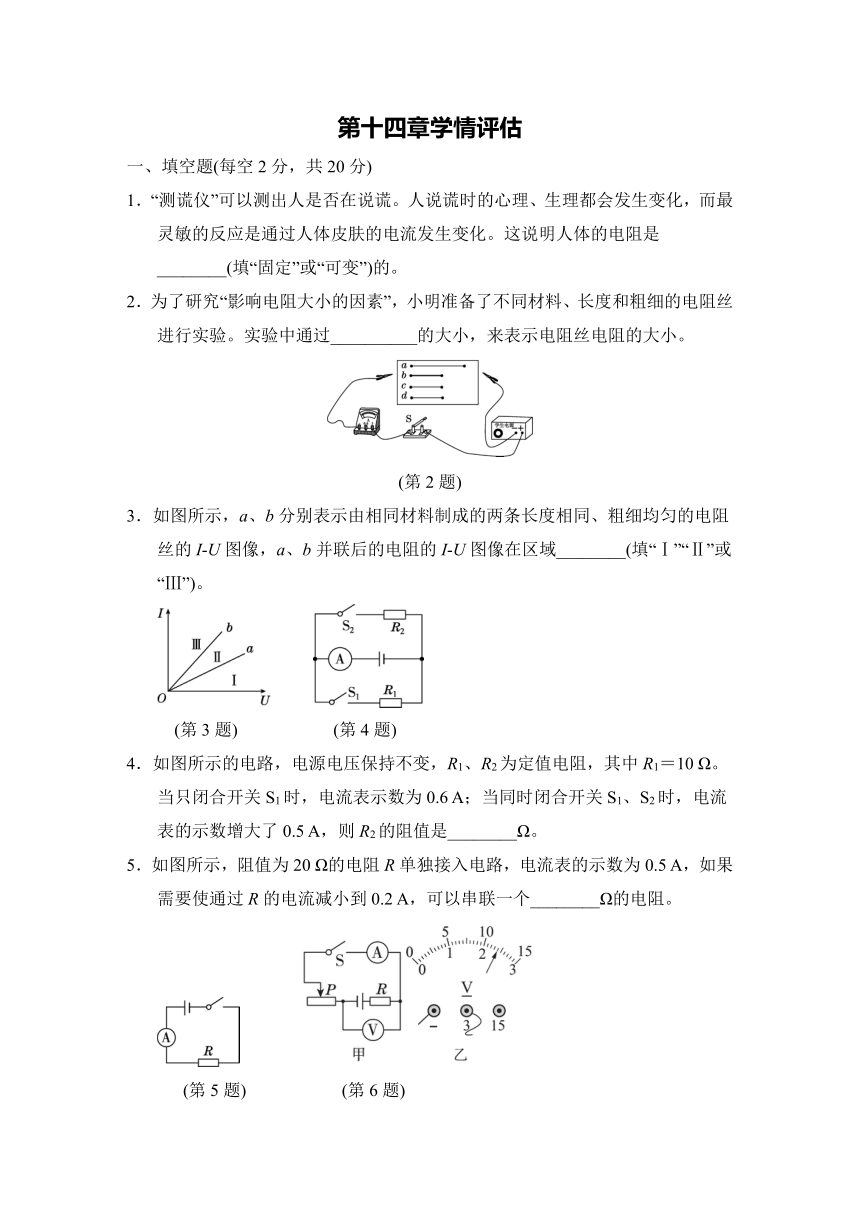

第十四章学情评估
一、填空题(每空2分，共20分)
1．“测谎仪”可以测出人是否在说谎。人说谎时的心理、生理都会发生变化，而最灵敏的反应是通过人体皮肤的电流发生变化。这说明人体的电阻是________(填“固定”或“可变”)的。
2．为了研究“影响电阻大小的因素”，小明准备了不同材料、长度和粗细的电阻丝进行实验。实验中通过__________的大小，来表示电阻丝电阻的大小。
INCLUDEPICTURE"23J14-1.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\23J14-1.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\23J14-1.tif" \* MERGEFORMATINET
(第2题)
3．如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀的电阻丝的I U图像，a、b并联后的电阻的I U图像在区域________(填“Ⅰ”“Ⅱ”或“Ⅲ”)。
INCLUDEPICTURE"23J14-2.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\23J14-2.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\23J14-2.tif" \* MERGEFORMATINET INCLUDEPICTURE"14-4.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\14-4.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\14-4.tif" \* MERGEFORMATINET
(第3题)　　 (第4题)
4．如图所示的电路，电源电压保持不变，R1、R2为定值电阻，其中R1＝10 Ω。当只闭合开关S1时，电流表示数为0.6 A；当同时闭合开关S1、S2时，电流表的示数增大了0.5 A，则R2的阻值是________Ω。
5．如图所示，阻值为20 Ω的电阻R单独接入电路，电流表的示数为0.5 A，如果需要使通过R的电流减小到0.2 A，可以串联一个________Ω的电阻。
INCLUDEPICTURE"14-5.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\14-5.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\14-5.tif" \* MERGEFORMATINET
(第5题)　 (第6题)

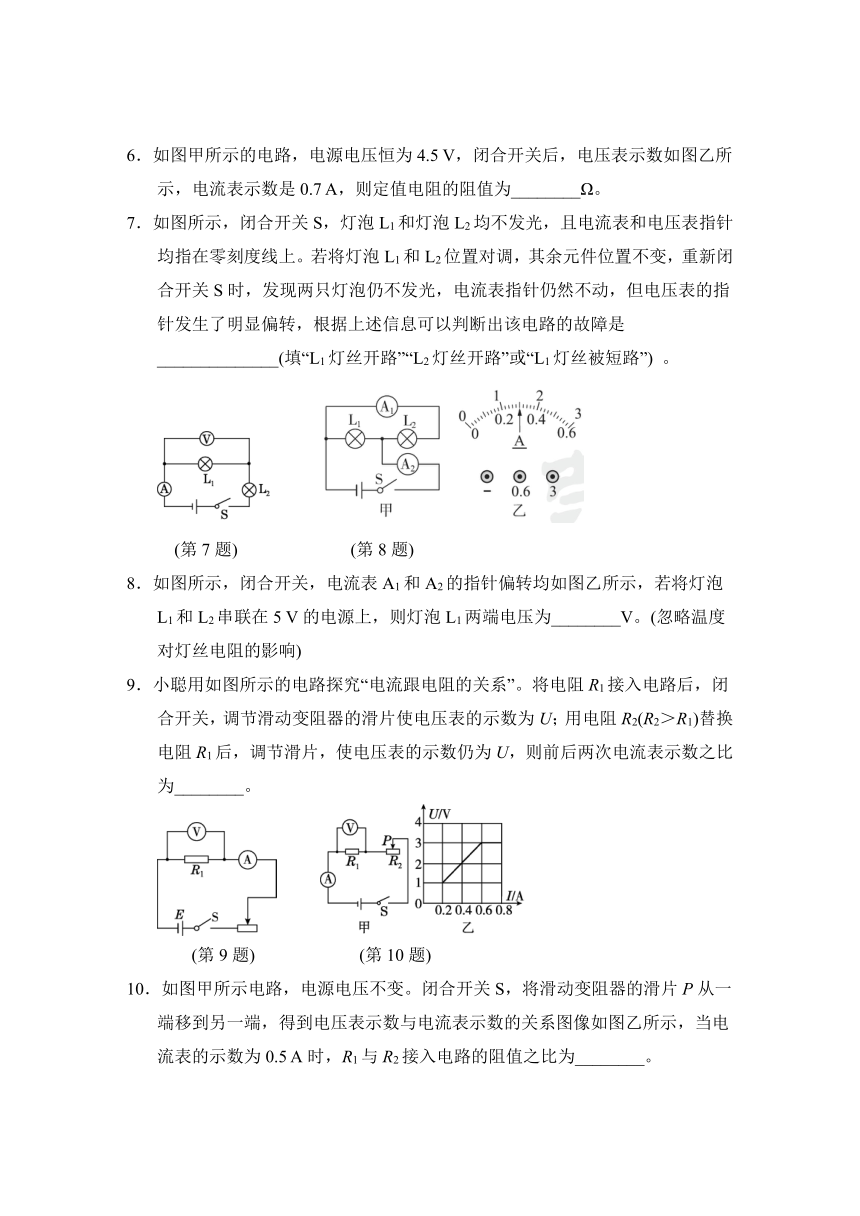

6．如图甲所示的电路，电源电压恒为4.5 V，闭合开关后，电压表示数如图乙所示，电流表示数是0.7 A，则定值电阻的阻值为________Ω。
7．如图所示，闭合开关S，灯泡L1和灯泡L2均不发光，且电流表和电压表指针均指在零刻度线上。若将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针发生了明显偏转，根据上述信息可以判断出该电路的故障是______________(填“L1灯丝开路”“L2灯丝开路”或“L1灯丝被短路”) 。
INCLUDEPICTURE"23J14-3.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\23J14-3.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\23J14-3.tif" \* MERGEFORMATINET
(第7题)　 (第8题)
8．如图所示，闭合开关，电流表A1和A2的指针偏转均如图乙所示，若将灯泡L1和L2串联在5 V的电源上，则灯泡L1两端电压为________V。(忽略温度对灯丝电阻的影响)
9．小聪用如图所示的电路探究“电流跟电阻的关系”。将电阻R1接入电路后，闭合开关，调节滑动变阻器的滑片使电压表的示数为U；用电阻R2(R2＞R1)替换电阻R1后，调节滑片，使电压表的示数仍为U，则前后两次电流表示数之比为________。
INCLUDEPICTURE"14-9.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\14-9.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\14-9.tif" \* MERGEFORMATINET INCLUDEPICTURE"23J14-4.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\23J14-4.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\23J14-4.tif" \* MERGEFORMATINET
(第9题) 　 (第10题)
10．如图甲所示电路，电源电压不变。闭合开关S，将滑动变阻器的滑片P从一端移到另一端，得到电压表示数与电流表示数的关系图像如图乙所示，当电流表的示数为0.5 A时，R1与R2接入电路的阻值之比为________。
二、选择题(每题2分，共14分)
11．为确保学校用电安全，学校安全部门对全校的线路进行了彻底检查，发现有一条连接电动机的铜芯电线不符合规范：①用镀铜的铝芯冒充铜芯；②电线直径明显比说明书上标定的直径要小。这种电线不符合规范的原因之一是(　　)
A．电线的长度太短导致电阻偏大
B．电线的横截面积偏小导致电阻偏小
C．电线的温度引起电阻偏小
D．电线的材料导致电阻偏大
12．如图甲所示是音响上音量调节装置，其简化电路如图乙所示，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是(　　)
(第12题)
A．M接A，N接B B．M接C，N接D
C．M接C，N接B D．M接A，N接D
13．如图所示的是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是(　　)
A．测量定值电阻的阻值——多次测量求平均值，减小误差
B．测量小灯泡的阻值——多次测量求平均值，减小误差
C．探究电流与电压的关系——控制定值电阻两端的电压不变
D．探究电流与电阻的关系——调节定值电阻两端电压成倍数变化
INCLUDEPICTURE"14-13.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\14-13.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\14-13.tif" \* MERGEFORMATINET INCLUDEPICTURE"14-14.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\14-14.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\14-14.tif" \* MERGEFORMATINET
(第13题)　　 (第14题)

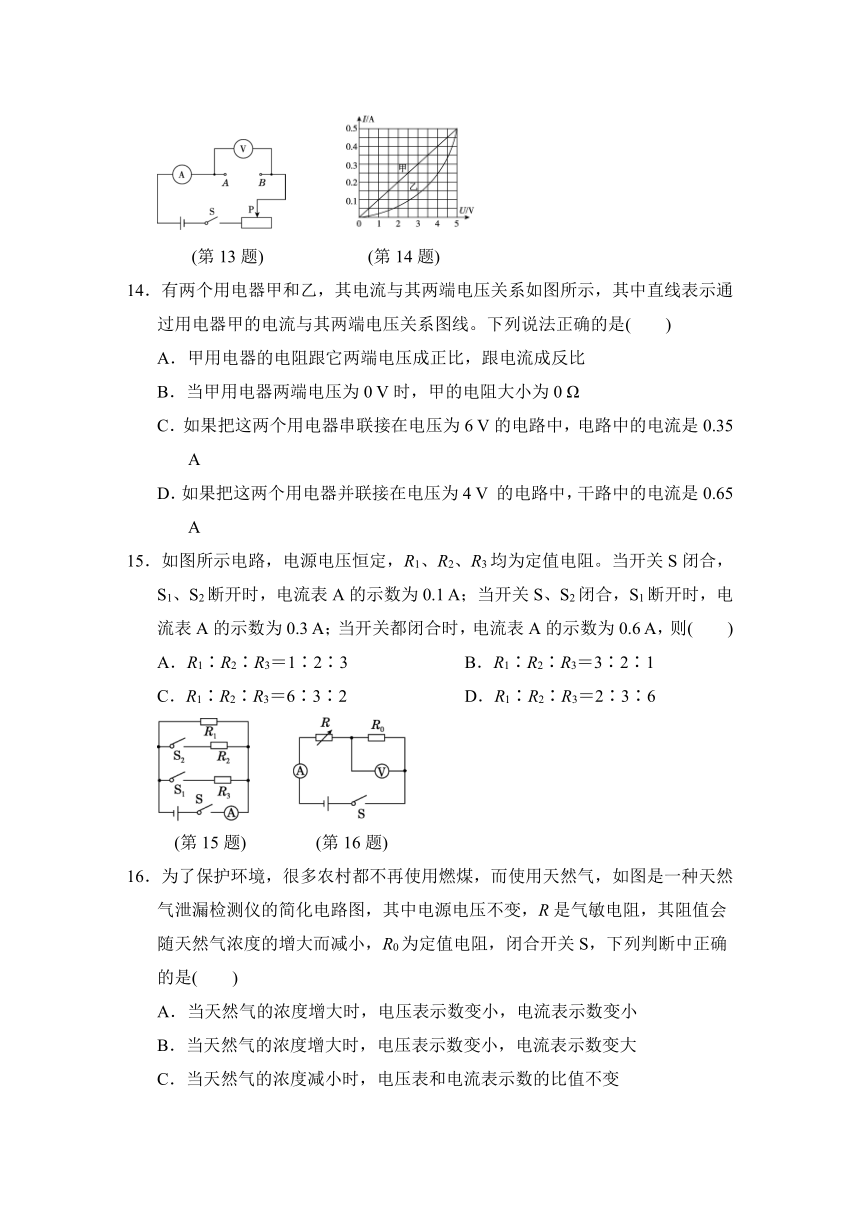

14．有两个用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示通过用电器甲的电流与其两端电压关系图线。下列说法正确的是(　　)
A．甲用电器的电阻跟它两端电压成正比，跟电流成反比
B．当甲用电器两端电压为0 V时，甲的电阻大小为0 Ω
C．如果把这两个用电器串联接在电压为6 V的电路中，电路中的电流是0.35 A
D．如果把这两个用电器并联接在电压为4 V 的电路中，干路中的电流是0.65 A
15．如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。当开关S闭合，S1、S2断开时，电流表A的示数为0.1 A；当开关S、S2闭合，S1断开时，电流表A的示数为0.3 A；当开关都闭合时，电流表A的示数为0.6 A，则(　　)
A．R1∶R2∶R3＝1∶2∶3 B．R1∶R2∶R3＝3∶2∶1
C．R1∶R2∶R3＝6∶3∶2 D．R1∶R2∶R3＝2∶3∶6
INCLUDEPICTURE"23J14-5.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\23J14-5.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\23J14-5.tif" \* MERGEFORMATINET INCLUDEPICTURE"23J14-6.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\23J14-6.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\23J14-6.tif" \* MERGEFORMATINET
(第15题)　　 (第16题)
16．为了保护环境，很多农村都不再使用燃煤，而使用天然气，如图是一种天然气泄漏检测仪的简化电路图，其中电源电压不变，R是气敏电阻，其阻值会随天然气浓度的增大而减小，R0为定值电阻，闭合开关S，下列判断中正确的是(　　)
A．当天然气的浓度增大时，电压表示数变小，电流表示数变小
B．当天然气的浓度增大时，电压表示数变小，电流表示数变大
C．当天然气的浓度减小时，电压表和电流表示数的比值不变
D．当天然气的浓度减小时，电路中的电流变大

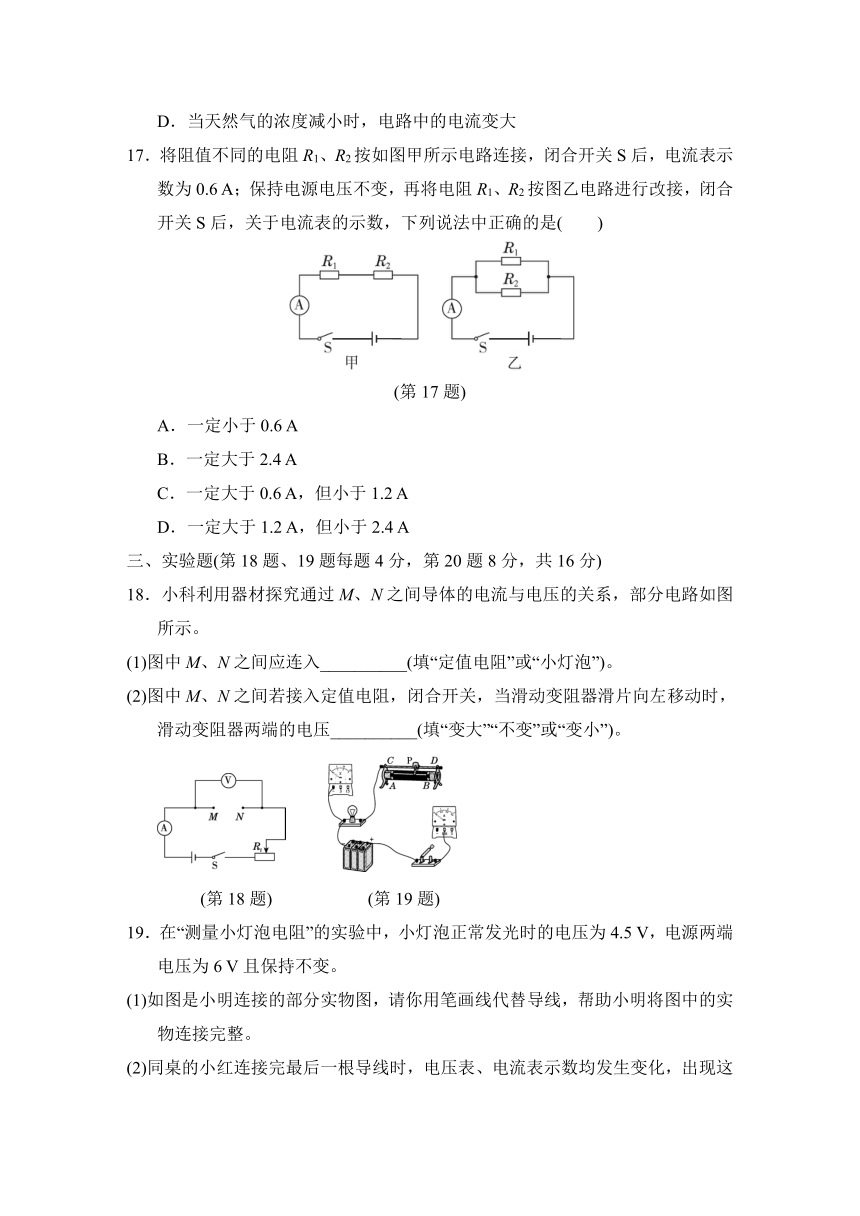

17．将阻值不同的电阻R1、R2按如图甲所示电路连接，闭合开关S后，电流表示数为0.6 A；保持电源电压不变，再将电阻R1、R2按图乙电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是(　　)
(第17题)
A．一定小于0.6 A
B．一定大于2.4 A
C．一定大于0.6 A，但小于1.2 A
D．一定大于1.2 A，但小于2.4 A
三、实验题(第18题、19题每题4分，第20题8分，共16分)
18．小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。
(1)图中M、N之间应连入__________(填“定值电阻”或“小灯泡”)。
(2)图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压__________(填“变大”“不变”或“变小”)。
INCLUDEPICTURE"14-18.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\14-18.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\14-18.tif" \* MERGEFORMATINET INCLUDEPICTURE"14-19.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\14-19.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\14-19.tif" \* MERGEFORMATINET
(第18题)　 　 (第19题)
19．在“测量小灯泡电阻”的实验中，小灯泡正常发光时的电压为4.5 V，电源两端电压为6 V且保持不变。
(1)如图是小明连接的部分实物图，请你用笔画线代替导线，帮助小明将图中的实物连接完整。
(2)同桌的小红连接完最后一根导线时，电压表、电流表示数均发生变化，出现这一现象是因为____________________________________________________。
20．图甲为伏安法测电阻的实验电路图。
(第20题)
(1)闭合开关前，滑动变阻器的滑片P应置于________(填“a”或“b”)端。
(2)小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小。产生该现象的原因可能是______________________________________________。
(3)处理完以上问题后，某次实验中电压表和电流表示数如图乙和丙所示，则该电阻的阻值为________Ω。
(4)如果没有电压表，可以用最大阻值为R0的滑动变阻器和如图丁所示电路，来测量电阻Rx的阻值。闭合开关后，滑动变阻器滑片在最左端时，电流表示数为I1，滑动变阻器滑片在最右端时，电流表示数为I2，则电阻Rx＝____________。(用题中所给物理量的符号表示)
四、计算与推导题(第21题8分，第22题12分，共20分；解答要有必要的公式和过程)
21. 如图，图甲是小灯泡L和电阻R的I U图像，将小灯泡L和电阻R接入乙图所示电路中。已知灯泡正常发光时通过它的电流为0.5 A。
(1)求定值电阻R的大小；
(2)只闭合开关S1时，灯泡恰能正常发光。当再闭合开关S2时，求电流表示数。
INCLUDEPICTURE"J15+6.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\J15+6.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\J15+6.tif" \* MERGEFORMATINET
(第21题)
22．图甲是某电子秤的电路原理图。若电源输出的电压为6 V，R0为定值电阻，电压表量程为0～3 V，压敏电阻的阻值与所受压力大小的变化关系如图乙所示，闭合开关，当压敏电阻所受压力为0时电压表示数为1 V；将某待测物体放到压敏电阻上，电压表示数为2 V。求：
(1)电阻R0的阻值。
(2)该待测物体的重力。
(3)使用一段时间后，电源输出的电压降为5.4 V，在不更换电源和电压表量程的条件下，若要保持该电子秤最大量程不变，请通过计算说明应将R0更换为多大的定值电阻？
INCLUDEPICTURE"23J14-8.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\23J14-8.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\23J14-8.tif" \* MERGEFORMATINET
(第22题)
答案
一、1.可变　2.电流表示数　3.Ⅲ　4.12　5.30
6．3　点拨：由电路图知定值电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，定值电阻两端的电压为UR＝U－U滑＝4.5 V－2.4 V＝2.1 V，定值电阻的阻值R＝＝＝3 Ω。
7．L2灯丝开路
8．1　点拨：由图可知，L1与L2并联，电流表A2测干路电流，电流表A1测通过L2的电流；两电流表指针偏转角度相同，则电流表A1示数为0.3 A，即通过L2的电流为0.3 A；电流表A2示数为1.5 A，即干路电流是1.5 A，所以通过L1的电流I1＝I－I2＝1.5 A－0.3 A＝1.2 A，根据并联分流规律R1?R2＝I2?I1＝0.3 A?1.2 A＝1?4；将灯泡L1和L2串联在5 V的电源上，根据串联分压规律可知U1?U2＝R1?R2＝1?4，灯泡L1两端电压为1 V。
9．R2?R1　点拨：用电阻R2替换电阻R1后，调节滑片，使电压表的示数仍为U，在电压不变时，电流与电阻成反比，则前后两次电流表示数之比为R2?R1。
10．5∶1
二、11.D　12.C　13.A　14.D
15．C　点拨：由电路图可知，当开关S闭合，S1、S2断开时，电路为R1的简单电路，电流表测量通过R1的电流，由欧姆定律可得，R1的阻值为：R1＝＝……①；当开关S、S2闭合，S1断开时，R1与R2并联，电流表测量通过R1、R2的总电流，由于并联电路各支路互不影响，所以通过R1的电流仍为0.1 A，由于并联电路干路中的电流等于各支路电流之和，所以通过R2的电流为I2＝0.3 A－0.1 A＝0.2 A，由于并联电路各支路两端的电压相等，所以由欧姆定律可得，R2的阻值为：R2＝＝……②；
当开关都闭合时，三个电阻并联，电流表测量干路中的电流，同理可得，通过R3的电流为I3＝0.6 A－0.3 A＝0.3 A，R3的阻值为：R3＝＝……③；由①②③可得，R1∶R2∶R3＝∶∶＝6∶3∶2，故C正确。
16．C　点拨：由电路图可知，两电阻串联，电压表测量R0两端的电压，电流表测电路中的电流；当天然气浓度增大时，气敏电阻R的阻值减小，根据串联电阻的规律，电路中的总电阻减小，由欧姆定律I＝可知，电路中的电流变大，即电流表的示数变大；由U＝IR可知，定值电阻R0两端的电压变大，即电压表的示数变大，故A、B错误；电压表测量R0两端的电压，电流表测电路中的电流，电压表与电流表示数的比值等于R0的阻值，R0为定值电阻，所以在天然气的浓度减小时该比值保持不变，故C正确；当天然气的浓度减小时，气敏电阻R的阻值增大，电路中的总电阻增大，由I＝可知，电路中的电流变小，故D错误。
17．B
三、18.(1)定值电阻　(2)变小
19．解：(1)如图所示。(2)连接电路时没有断开开关
INCLUDEPICTURE"14-19B.tif" INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\14-19B.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\14-19B.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\14-19B.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\23秋\\9年级\\9物HY安徽\\文件\\14-19B.tif" \* MERGEFORMATINET
(第19题)
20．(1)a　(2)所选电流表量程过大　
(3)10　(4)R0
四、21. 解：(1)由图甲可知定值电阻两端的电压为2 V时，通过定值电阻的电流为0.2 A，根据欧姆定律可得定值电阻的阻值R＝＝＝10 Ω。
(2)只闭合开关S1时，电路为L的简单电路，灯泡恰能正常发光，则此时通过电路的电流为0.5 A，由图甲可知此时灯泡两端的电压为2 V，并联电路各支路两端电压相等，所以电源电压为2 V，再闭合开关S2时，灯泡和定值电阻并联接入电路，电流表测干路电流，由图乙可知此时通过定值电阻的电流为0.2 A，并联电路干路电流等于各支路电流之和，所以电流表示数I＝IL＋IR＝0.5 A＋0.2 A＝0.7 A。
22．解：(1)由图甲可知，R0、R1串联，电压表测量R0两端电压；由图乙可知，当压力为零时，压敏电阻的阻值R1＝200 Ω，根据串联电路的电压规律，压敏电阻两端电压：U1＝U－U0＝6 V－1 V＝5 V，电路中的电流为：I＝＝＝0.025 A；定值电阻的阻值：R0＝＝＝40 Ω。
(2)将某待测物体放到压敏电阻上，电压表示数为2 V，此时电路中的电流I′＝＝＝0.05 A；压敏电阻两端的电压：U1′＝U－U0′＝6 V－2 V＝4 V，则压敏电阻的阻值：R1′＝＝＝80 Ω；由图乙所示图像可知，压敏电阻所受压力为3 000 N，则该待测物体的重力为3 000 N。
(3)由图乙可知，压力越大，压敏电阻阻值越小，由串联分压可知，压敏电阻两端的电压越小，由串联电路电压的规律可知R0两端的电压越大，即电压表的示数越大，当最大压力是4 000 N时，R1″＝40 Ω，而R0＝40 Ω，电源电压是6 V，由串联分压可知R0两端的电压是3 V，电压表的最大示数是3 V，电源输出的电压降为5.4 V，在不更换电源和电压表量程的条件下，若要保持该电子秤最大量程不变，由串联分压可知：＝，代入数据可得：＝，解得：R0′＝50 Ω。
