(共47张PPT)
线 面
位置关系
垂直
斜交
a
b
直线在平面内
直线与平面平行

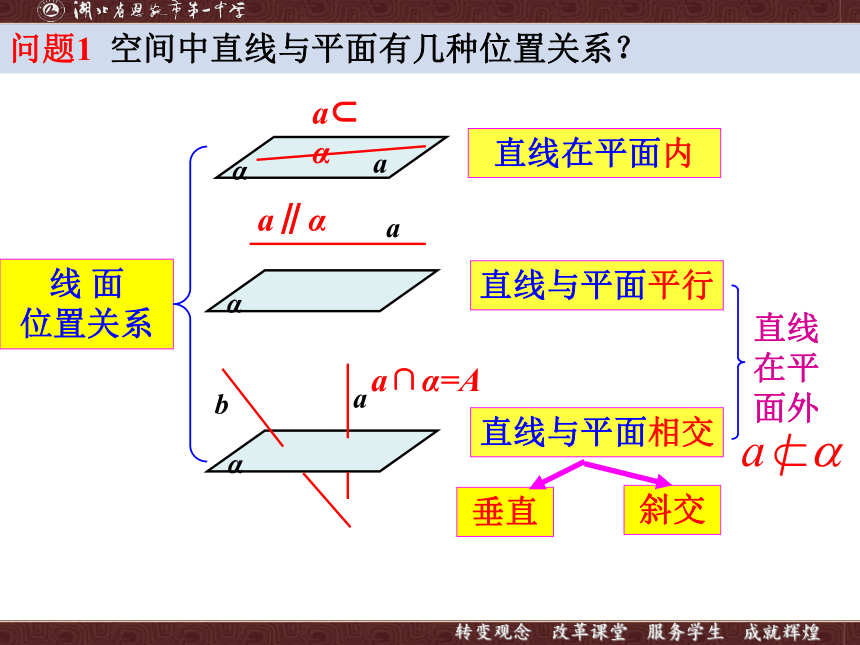

问题1 空间中直线与平面有几种位置关系?
直线在平面外
a∥α
直线与平面相交
a α
a∩α=A
a
a
α
α
α

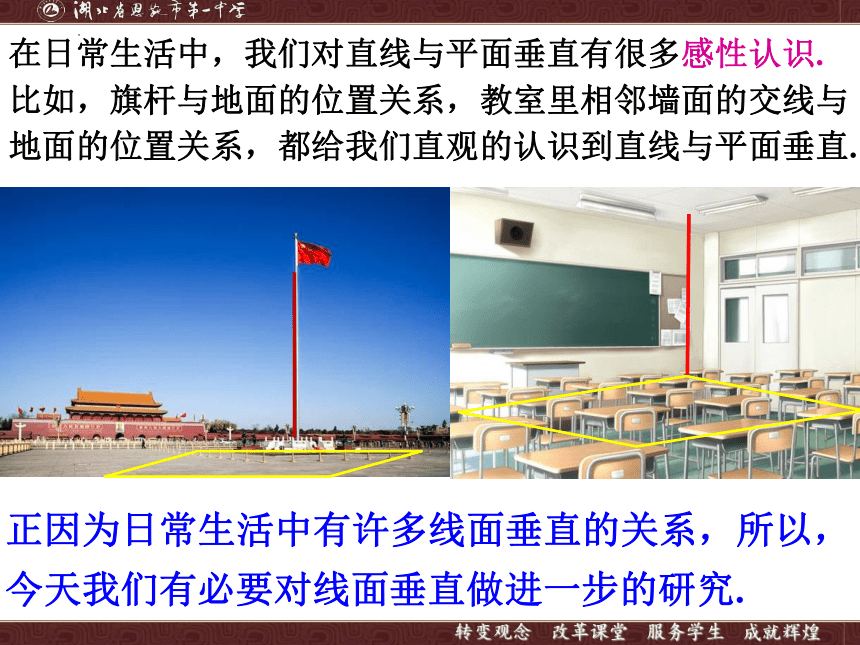

在日常生活中,我们对直线与平面垂直有很多感性认识. 比如,旗杆与地面的位置关系,教室里相邻墙面的交线与地面的位置关系,都给我们直观的认识到直线与平面垂直.
正因为日常生活中有许多线面垂直的关系,所以,今天我们有必要对线面垂直做进一步的研究.
直线与平面垂直

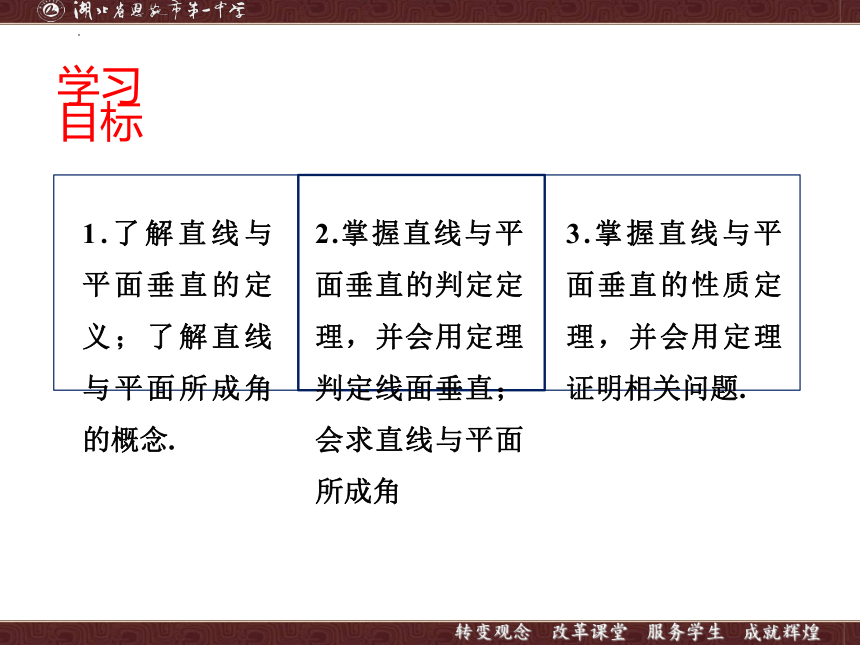

学习目标
1.了解直线与平面垂直的定义;了解直线与平面所成角的概念.
2.掌握直线与平面垂直的判定定理,并会用定理判定线面垂直;会求直线与平面所成角
3.掌握直线与平面垂直的性质定理,并会用定理证明相关问题.
观察

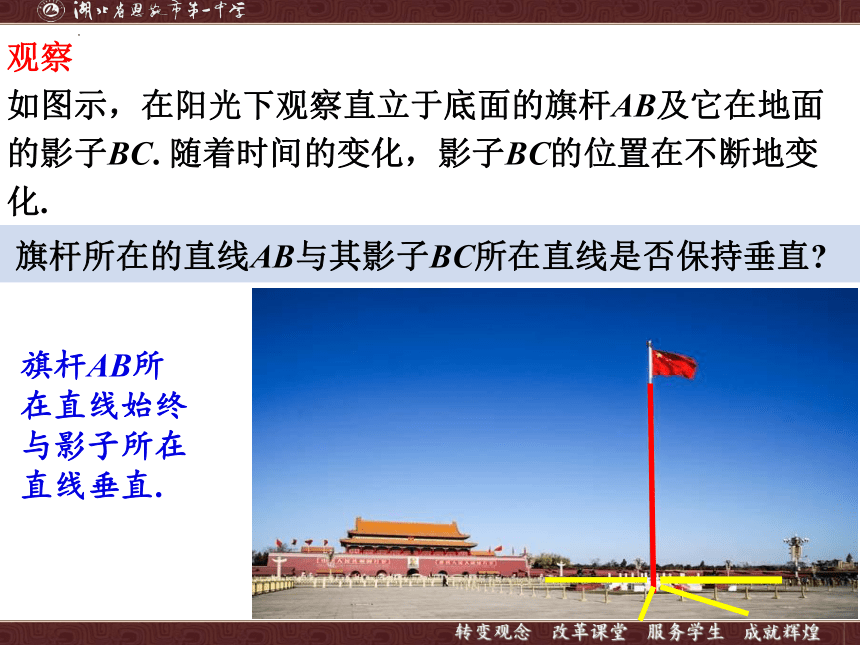

如图示,在阳光下观察直立于底面的旗杆AB及它在地面的影子BC. 随着时间的变化,影子BC的位置在不断地变化.
旗杆所在的直线AB与其影子BC所在直线是否保持垂直
旗杆AB所在直线始终与影子所在直线垂直.

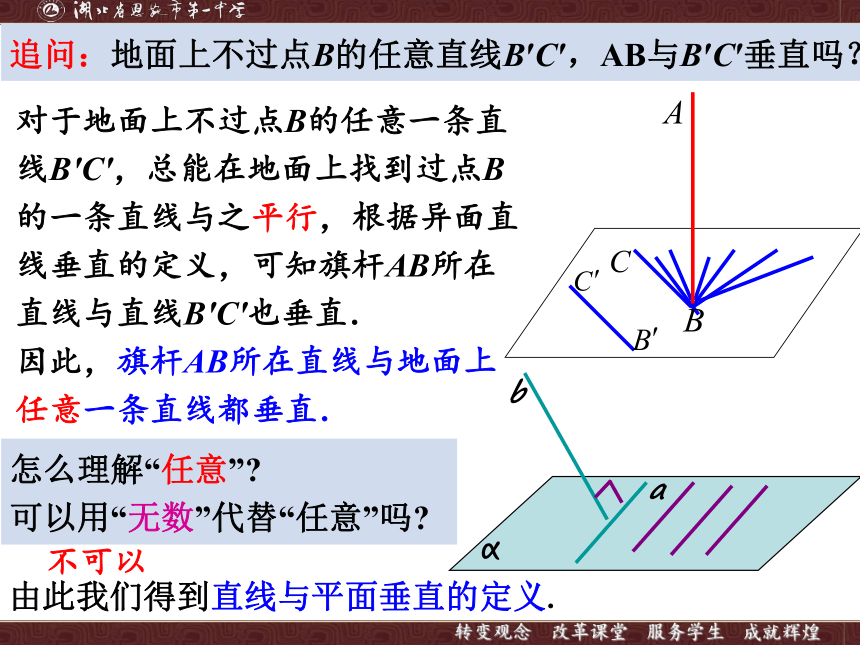

追问:地面上不过点B的任意直线B′C′,AB与B′C′垂直吗?
对于地面上不过点B的任意一条直线B′C',总能在地面上找到过点B的一条直线与之平行,根据异面直线垂直的定义,可知旗杆AB所在直线与直线B′C'也垂直.
因此,旗杆AB所在直线与地面上任意一条直线都垂直.
怎么理解“任意”
可以用“无数”代替“任意”吗
不可以
b
α
a
由此我们得到直线与平面垂直的定义.

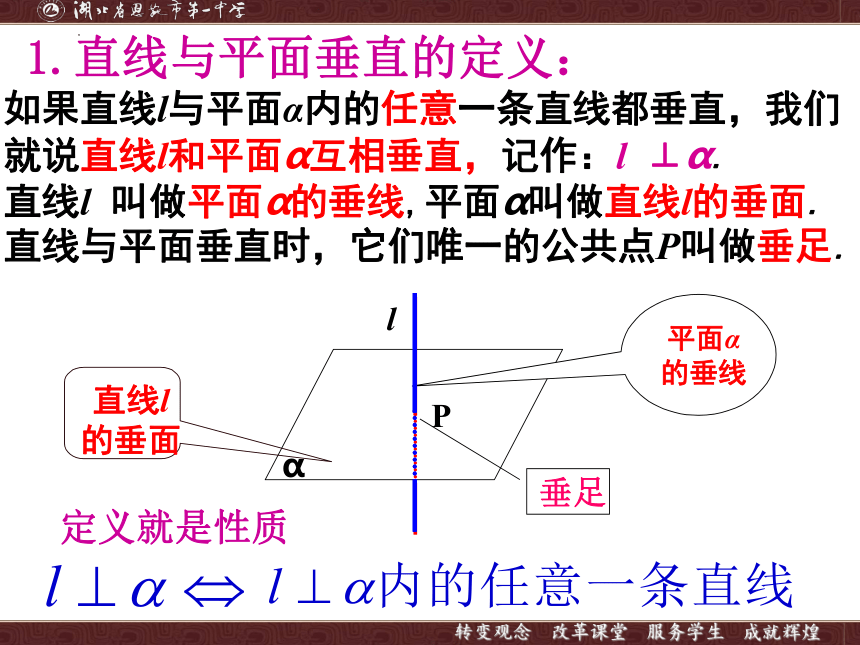

1.直线与平面垂直的定义:
如果直线l与平面α内的任意一条直线都垂直,我们就说直线l和平面α互相垂直,记作:l ⊥α.
直线l 叫做平面α的垂线,平面α叫做直线l的垂面.
直线与平面垂直时,它们唯一的公共点P叫做垂足.
l
P
α
直线l
的垂面
垂足
平面α
的垂线
定义就是性质

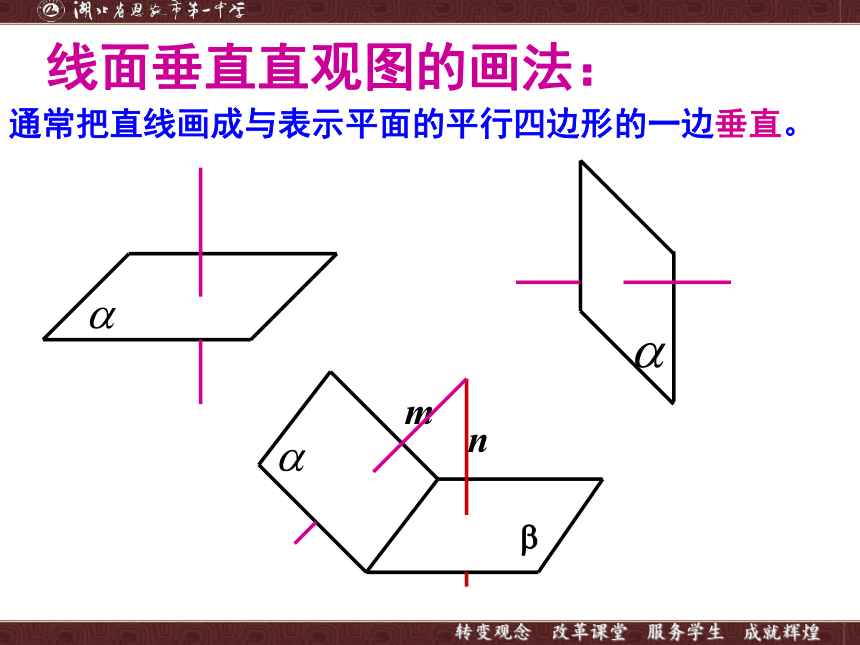

线面垂直直观图的画法:
m
n

通常把直线画成与表示平面的平行四边形的一边垂直。
2.过一点有且只有一条直线和已知平面垂直。
3.过一点有且只有一个平面和已知直线垂直。

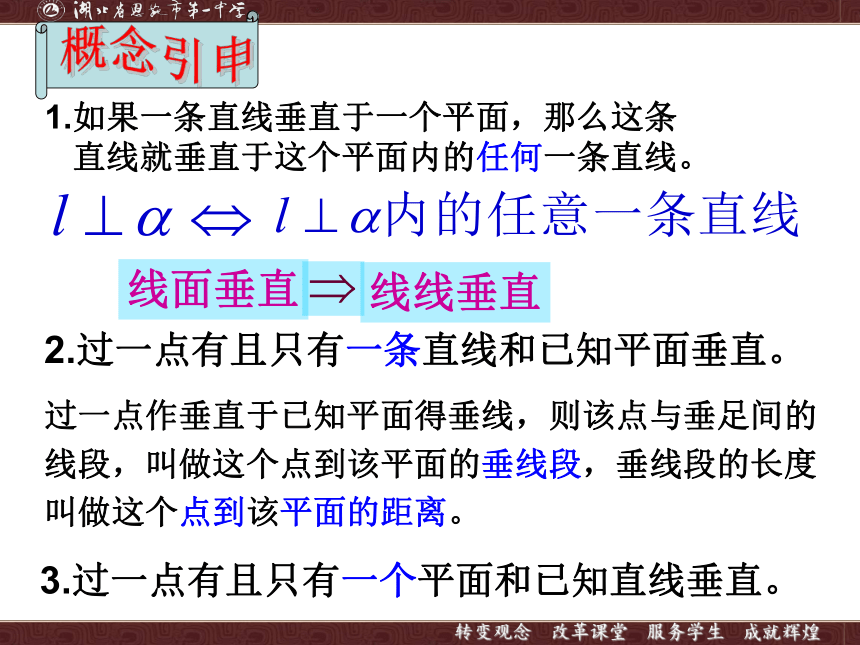

概念引申
1.如果一条直线垂直于一个平面,那么这条
直线就垂直于这个平面内的任何一条直线。
线面垂直
线线垂直
过一点作垂直于已知平面得垂线,则该点与垂足间的线段,叫做这个点到该平面的垂线段,垂线段的长度叫做这个点到该平面的距离。

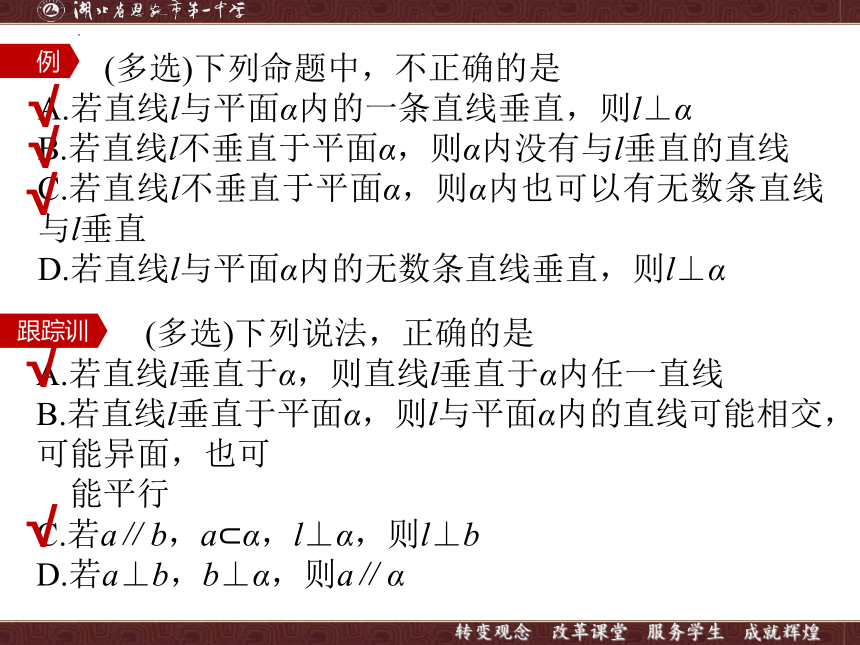

(多选)下列命题中,不正确的是
A.若直线l与平面α内的一条直线垂直,则l⊥α
B.若直线l不垂直于平面α,则α内没有与l垂直的直线
C.若直线l不垂直于平面α,则α内也可以有无数条直线与l垂直
D.若直线l与平面α内的无数条直线垂直,则l⊥α
例1



(多选)下列说法,正确的是
A.若直线l垂直于α,则直线l垂直于α内任一直线
B.若直线l垂直于平面α,则l与平面α内的直线可能相交,可能异面,也可
能平行
C.若a∥b,a α,l⊥α,则l⊥b
D.若a⊥b,b⊥α,则a∥α
跟踪训练1


l

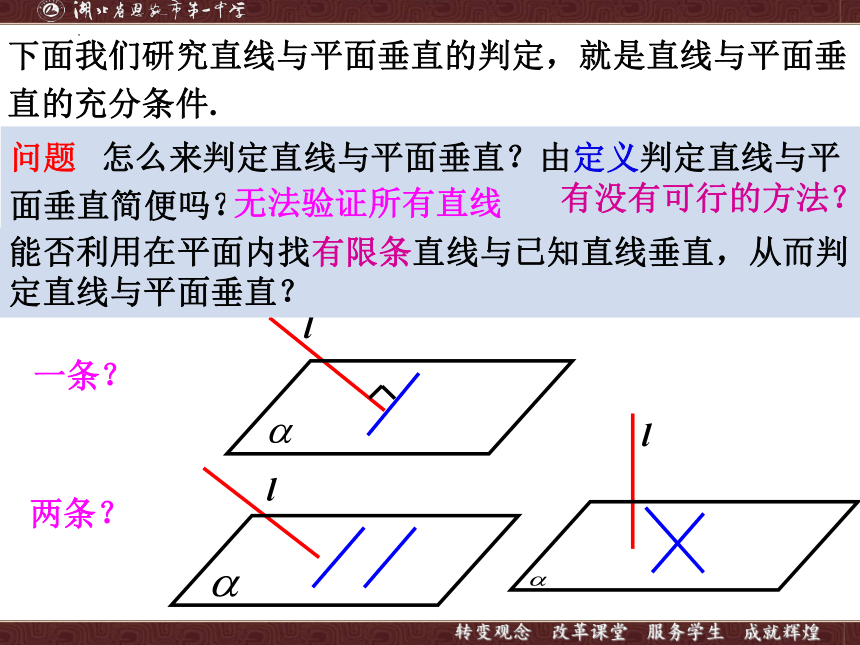

能否利用在平面内找有限条直线与已知直线垂直,从而判定直线与平面垂直?
一条?
问题 怎么来判定直线与平面垂直?由定义判定直线与平面垂直简便吗?
l
l
两条?
下面我们研究直线与平面垂直的判定,就是直线与平面垂直的充分条件.
有没有可行的方法?
无法验证所有直线
探究:准备一块三角形纸片,设纸片的三个顶角分别为A,B,C,过△ABC的顶点A翻折纸片,得到折痕AD,将翻折后的纸片竖起放置在桌面上( 使BD、DC与桌面都接触)
(1)折痕AD与桌面垂直吗?
(2)如何翻折才能使折痕AD与桌面所在的平面垂直
当且仅当折痕AD 是BC 边上的高时,AD 所在直线与桌面所在平面α垂直.
?思考
为什么一条直线和一个平面内的两条相交直线都垂直时,这条直线就和这个平面垂直?你能从向量的角度解释原因吗?
由基本事实的推论2可知,两条相交直线可以确定一个平面;
由平面向量基本定理可知,这两条相交直线可以“表示” 这个平面内的所有直线.
两条平行直线也可以确定一个平面,“两条相交直线”可以改为“两条平行直线”吗?如果改为“无数条直线”呢??
l
m
α
n
P
n
m
文字语言:一条直线与一个平面内的两条相交直线都垂直,则这条直线与该平面垂直.
线不在多,重在相交
2、直线和平面垂直的判定定理:
符号语言
图形语言
线线垂直      线面垂直
判定
定义
A
m
n
g
A1


D

m
n
·
·
·
直线和平面垂直的判定定理的证明
例3 求证:如果两条平行直线中的一条直线垂直于一个平面,那么另一条直线也垂直于这个平面.
已知:如图,a//b,a⊥α,求证:b⊥α.
证明:
如图,在平面α内取两条相交直线m,n.
∵a⊥α,
∴a⊥m, a⊥n.
又∵a//b,
∴b⊥m, b⊥n.
又m α,n α,且m,n是两条相交直线.
∴b⊥α.
结论:如果两条平行直线中的一条直线垂直于一个平面,那么另一条直线也垂直于这个平面. (证明线面垂直的另一方法)
直线与平面垂直的判定定理应用
 如图所示,在正方体ABCD-A1B1C1D1中,M为CC1的中点,AC与BD交于点O,求证:A1O⊥平面MBD.
补例2
证明:∵四边形ABCD为正方形,
∴BD⊥AC,
又AA1⊥平面ABCD,
∴AA1⊥BD且AA1∩AC=A,
∴BD⊥平面AA1O,
∴BD⊥A1O,
令正方体的棱长为2,连接OM,A1M,
∴A1O2+OM2=A1M2,∴A1O⊥OM,
又OM∩BD=O,∴A1O⊥平面MBD.
还有其他方法证明线线垂直吗?
证明线面垂直的方法
(1)由线线垂直证明线面垂直:
①定义法(不常用);②判定定理(最常用),要着力寻找平面内的两条相交直线(有时需要作辅助线),使它们与所给直线垂直.
(2)平行转化法(利用推论):
①a∥b,a⊥α b⊥α;②α∥β,a⊥α a⊥β.
反思感悟
如图,AB为⊙O的直径,PA垂直于⊙O所在的
平面,M为圆周上任意一点,AN⊥PM,N为垂足.
(1)求证:AN⊥平面PBM;
跟踪训练2
(2)若AQ⊥PB,垂足为Q,求证:NQ⊥PB.
证明:(1)
证明:(2)
如图,AB为⊙O的直径,PA垂直于⊙O所在的平面,M为圆周上任意一点,AN⊥PM,N为垂足.
(2)若AQ⊥PB,垂足为Q,求证:NQ⊥PB.
跟踪训练2
(3)若PA⊥PB, PB⊥PC, PC⊥PA则O为△ABC的 心。
(4)若∠PAB=∠ PAC,∠PBA=∠PBC ,则O为△ABC的 心。
折叠问题,即由平面图形经过折叠成为立体图形,在立体图形中解决有关问题.解题过程中,一定要抓住折叠前后的变量与不变量.
折叠问题要借助几何直观和空间想象感知事物的形态与变化。
直线与平面
垂直的判定
定义法
间接法
直接法
如果两条
平行直线中的
一条垂直于一
个平面,那么
另一条也垂直
于同一个平面。
如果一条直线垂于一个平面内的任何一条直线
此直线垂直于这个平面
判定定理
如果一条直线垂直于一个平面内的两条相交直线,那么此直线垂直于这个平面。
【总一总★成竹在胸】
万丈高楼平地起
线面垂直最重要
再见
我们知道,当直线和平面垂直时,该直线叫做平面的垂线。它们唯一的公共点P叫做垂足.
问题 如果直线和平面不垂直,如何给它命名?
此时又该如何刻画直线和平面的这种关系呢
平面的斜线
平面的斜线:一条直线PA和一个平面α相交,但不和这个平面垂直,这条直线叫做这个平面的斜线, 斜线和平面的交点A叫做斜足。
P
O
斜线
垂线
垂足
斜足
A
射影
斜线的射影
过斜线上斜足以外的一点向平面引垂线PO,过垂足O和斜足A的直线AO叫做斜线在这个平面内的射影.
练习1 已知直线 l1、l2 和平面 a 所成的角相等, 能否判断 l1∥l2
反之, 如果 l1∥l2, l1, l2 与平面a 所成的角是否相等
如图,
a
A
B
C
D
O
AB⊥a, CD⊥a,
∠AOB =∠COD.
而 AO 与 CO 不平行.
a
A
B
C
D
O1
O2
如图,
AB∥CD,
AO1⊥a, CO2⊥a,
则 AO1∥CO2,
于是得∠BAO1=∠DCO2,
则在直角三角形中得∠ABO1=∠CDO2.
结论:
和同一平面所成的角相等的两条斜线不一定平行.
两条平行线和同一个平面所成的角
一定相等.
一条直线垂直于平面,我们说它所成的角是直角;
规定:
直线与平面所成的角θ的取值范围是什么
平面的一条斜线和它在平面上的射影所成的角,叫做这条直线和这个平面所成的角,如图中∠PAO.
斜线
垂线
垂足
斜足
射影
直线与平面所成的角是直线与平面内任意一条直线所成角的最小角.
一条直线和平面平行,或在平面内,我们说它所成的角是0°的角.
3. 直线和平面所成角
例4 如图,已知正方体ABCD-A1B1C1D1中,求直线A1B和平面A1DCB1所成角.
解:连接BC1交B1C于点O,连接A1O. 设正方体的棱长为a.
正方体ABCD-A1B1C1D1中,A1B1⊥平面BCC1B1,
B
D
C
A1
B1
C1
D1
A
O
∴A1B1⊥BC1,又B1C⊥BC1, A1B1 ∩ B1C =B1
∴BC1⊥平面A1DCB1.
∴A1O是A1B在平面A1DCB1内的射影.
∴∠BA1O为A1B和平面A1DCB1所成的角.
∴ A1B和平面A1DCB1所成的角为30°.
∴BO= A1B ∴ ∠BA1O=30°.
在Rt△A1BO中, A1B= a,BO= a.
1.作
2. 证
3.计算
4.结论
求斜线和平面所成的角的一般步骤:
(1).作:在斜线上选择恰当的一个点,作平面的垂线,确定垂足,连接斜足和垂足,得到斜线在平面内的射影,斜线和其射影所成的角,即为斜线和平面所成的角;
(2).证:证明(1)中所作出的角就是所求直线与平面所成的角;
(注:关键证明线面垂直,即证得斜线在面内的射影)
(3).求:通过解三角形(通常是直角三角形),求出(1)中所作的角的大小.
(4).结论:将求出的角转化为线面角
一“作”二“证”三“计算”四“结论”
 如图,在正方体ABCD-A1B1C1D1中.
(1)求A1B与平面AA1D1D所成的角;
解:(1)∵AB⊥平面AA1D1D,
∴∠AA1B就是A1B与平面AA1D1D所成的角,
在Rt△AA1B中,∠BAA1=90°,AB=AA1,
∴∠AA1B=45°,
∴A1B与平面AA1D1D所成的角是45°.
跟踪训练3
(2)求A1B与平面BB1D1D所成的角.
解(2)如图,连接A1C1交B1D1于点O,连接BO.
∵A1O⊥B1D1,BB1⊥A1O,BB1∩B1D1=B1,
BB1,B1D1 平面BB1D1D,
∴A1O⊥平面BB1D1D,
∴∠A1BO就是A1B与平面BB1D1D所成的角.
又∵∠A1OB=90°,
∴∠A1BO=30°,
∴A1B与平面BB1D1D所成的角是30°.
下面我们研究直线与平面α垂直的性质,
即探究在直线a与平面α垂直的条件下能推出哪些结论.
我们知道,在平面内,垂直于同一条直线的两条直线平行,在空间中是否有类似的性质呢
(1)如图①,在长方体ABCD-A'B'C'D'中,棱AA',BB',CC',DD'所在直线都垂直于平面ABCD,它们之间具有什么位置关系

(2)如图②,已知直线a,b和平面α.如果a⊥α,b⊥α,那么直线a,b一定平行吗
b
α
a

互相平行平行
平行
你能举出一些生活中类似的实例吗?
证明:假设a与b不平行,记b∩α=O.
过O作直线b′∥a,则b与b′是交于点O的两条不同的直线.
记b与b′确定的平面为β.
设α∩β=c,则有a⊥c,b⊥c.
∵ b′∥a,∴ b′⊥c.
这与“平面β内,过一点O有且仅有一条直线与c垂直”相矛盾.
β
已知a⊥α,b⊥α,求证:a∥b.
文字语言:垂直于同一个平面的两条直线平行.
4.直线和平面垂直的性质定理:
a
b
符号语言:
图形语言:
目前为止,我们都学习了哪些证明直线与直线平行的方法?
a⊥α
b⊥α
a//b
线面垂直 线线平行
证明线线平行常用的方法
(1)线线平行定义:证共面且无公共点.
(2)基本事实4(平行的传递性):证两线同时平行于第三条直线.
(3)线面平行的性质定理:把证线线平行转化为证线面平行.
(4)线面垂直的性质定理:把证线线平行转化为证线面垂直.
(5)面面平行的性质定理:把证线线平行转化为证面面平行.
则直线a与平面β有怎样的位置关系?
则直线a与平面β有怎样的位置关系?
则直线b与平面α有怎样的位置关系?
则a⊥β.
则b//α 或b α.
则a//β或a β.
若a⊥α,b⊥a,
若a⊥α,β⊥α,
若a⊥α,β // α,
直线与平面垂直的性质定理揭示了“垂直”与“平行”之间的内在联系.你能将该性质定理中的平面换成直线,或者将垂直关系变为平行关系,得出一些新的结论吗?
5. 直线与平面垂直的性质
性质1:若a⊥α,m α,则a⊥m.
性质2:(直线与平面垂直的性质定理)
性质3:若a⊥α,c α,且c⊥a,则c//α.
垂直于同一平面的两条直线平行.
性质4:若α//β,l⊥α,则l⊥β.
α
β
“串串”
a⊥α
b⊥α
a//b
性质5:若l⊥α,l⊥β,则 α//β .
例5 如图,直线l平行于平面α求,求证:直线l上各点到平面α的距离相等.
证明:
α
A
A1
β
B
B1
l
过直线l上任意两点A, B分别作平面α的垂线AA1, BB1, 垂足分别为A1, B1.
∵AA1⊥α,BB1⊥α,
∴AA1//BB1.
设直线AA1,BB1确定的平面为β,β∩α=A1B1.
∵l // α, l在β内
∴l//A1B1
∴四边形AA 1B1B是矩形
∴AA1=BB1.
∵A,B是直线l上任意两点,∴直线l上各点到平面α的距离相等.
通过此例题可知,若一条直线与一个平面平行,那这条直线上任意一点到平面的距离相等,我们把这个距离叫做直线到这个平面的距离.
如果两个平面平行,那么其中一个平面内任意一点到另一个平面的距离都相等,我们把它叫做这两个平面间的距离.
 如图,在四棱锥P-ABCD中,底面ABCD是矩形,AB⊥平面PAD,AD=AP,E是PD的中点,M,N分别在AB,PC上,且MN⊥AB,MN⊥PC.证明:AE∥MN.
例4
证明:∵AB⊥平面PAD,AE 平面PAD,
∴AE⊥AB,
又AB∥CD,∴AE⊥CD.
∵AD=AP,E是PD的中点,∴AE⊥PD.
又CD∩PD=D,CD,PD 平面PCD,
∴AE⊥平面PCD.
∵MN⊥AB,AB∥CD,∴MN⊥CD.
又∵MN⊥PC,PC∩CD=C,PC,CD 平面PCD,
∴MN⊥平面PCD,
∴AE∥MN.
直线与平面垂直的性质定理应用
 如图,α∩β=l,PA⊥α,PB⊥β,垂足分别为A,B,a α,a⊥AB.求证:a∥l.
跟踪训练4
证明:∵PA⊥α,l α,∴PA⊥l.
同理PB⊥l.
∵PA∩PB=P,PA,PB 平面PAB,
∴l⊥平面PAB.
又∵PA⊥α,a α,∴PA⊥a.
∵a⊥AB,PA∩AB=A,PA,AB 平面PAB,
∴a⊥平面PAB.
∴a∥l.
课堂
小结
1.知识清单:
(1)直线与平面垂直的定义.
(2)直线与平面垂直的判定定理.
(3)直线与平面所成的角.
(4)直线与平面垂直的性质定理.
2.方法归纳:转化思想,数形结合.
3.常见误区:判定定理理解“平面内找两条相交直线”与该直线垂直.
再见
