课件42张PPT。第四章 多彩的光第七节 神奇的“眼睛”根据前面学习过的透镜成像的知识，想想物体应该放在离放大镜多远的位置才合适呢？一、放大镜放大镜就是：一个短焦距的凸透镜

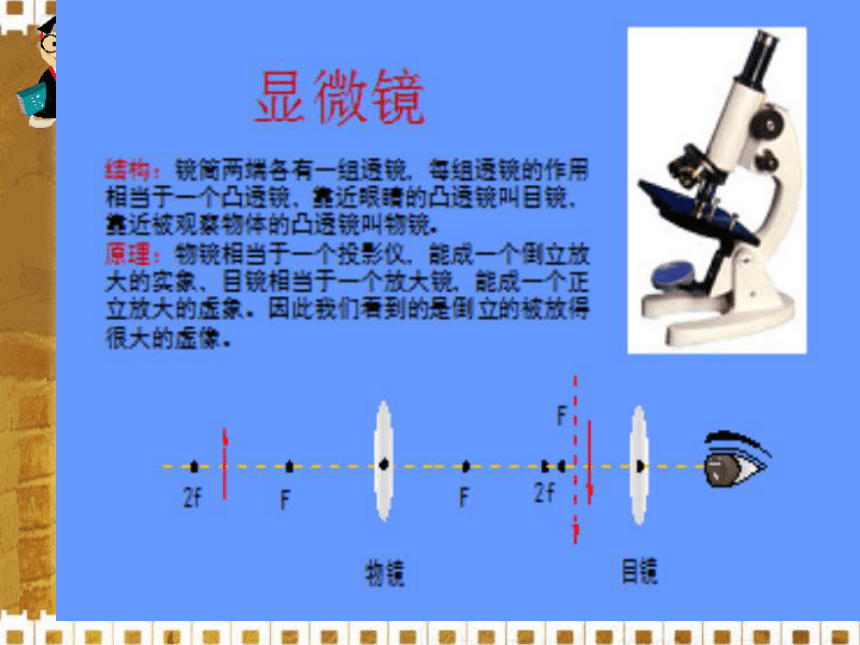

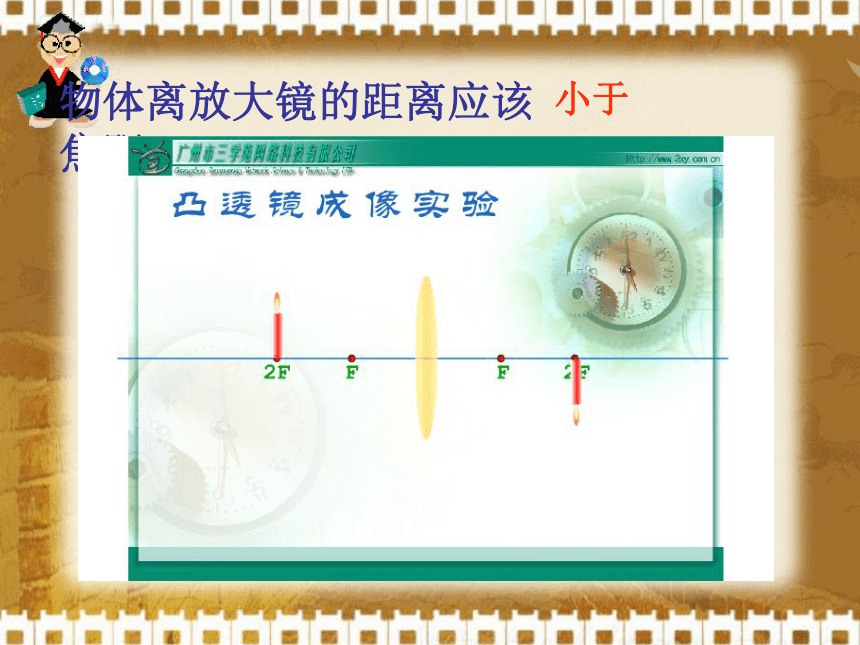

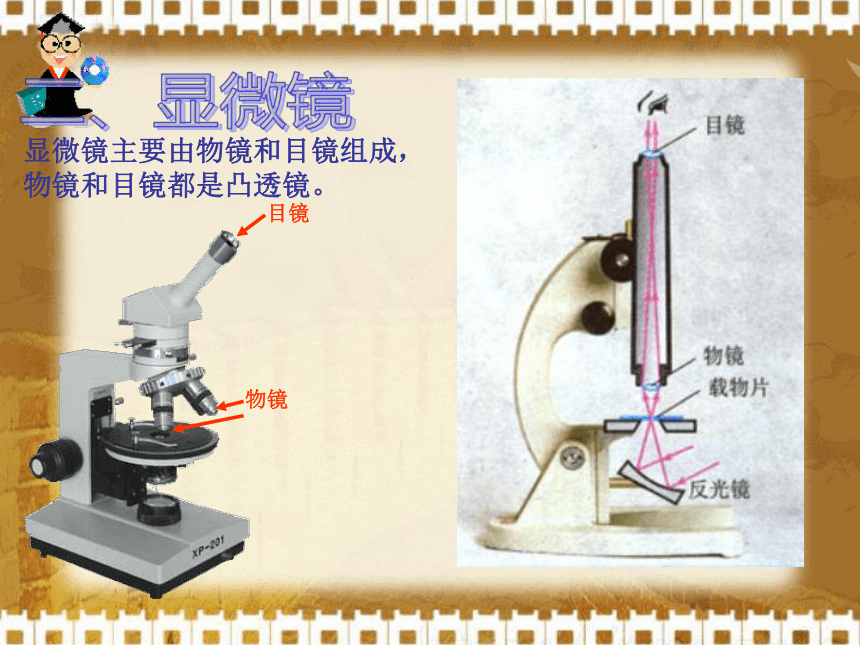

成像原理：物体到凸透镜的距离小于焦距时，成正立、放大的虚像物体离放大镜的距离应该 焦距。小于二、显微镜显微镜主要由物镜和目镜组成，物镜和目镜都是凸透镜。 以焦距较大的凸透镜作为目镜，以焦距较小的凸透镜作为物镜，看较近的物体。

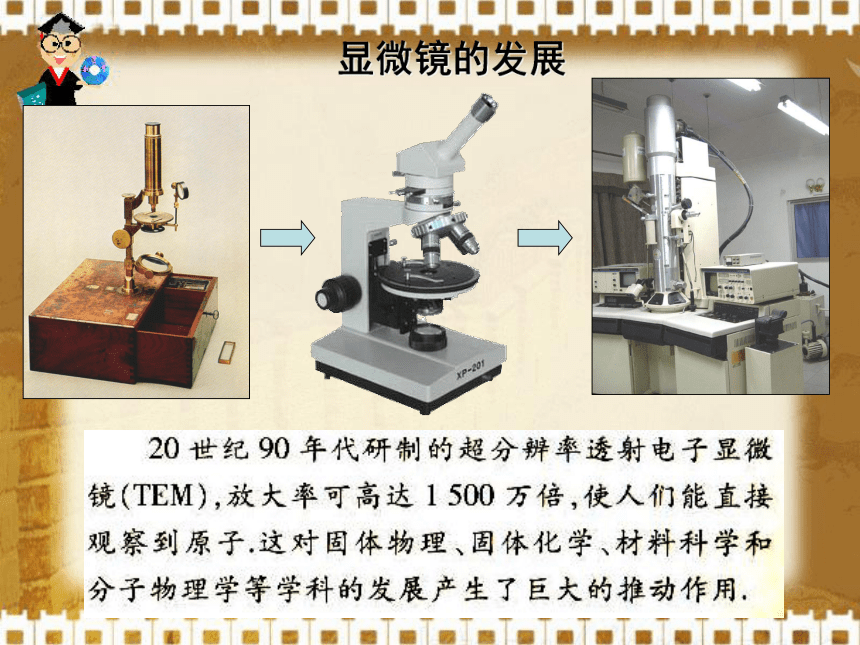

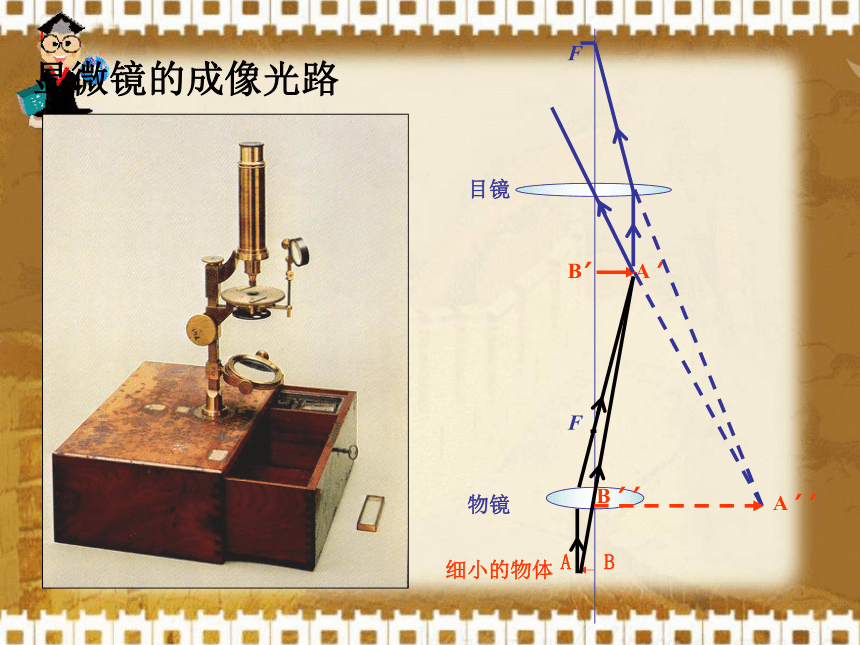

调节两个透镜间的距离，直到看得最清楚为止。你所看到的物体有什么变化？通过实验理解显微镜的原理显微镜的成像光路细小的物体显微镜的发展电子显微镜是利用高速运动的电子束代替光线来观察物体的细微结构 普通光学显微镜下蚊子头部（放大200倍）（左图）
电子显微镜下蚊子头部纤毛上的病毒（放大35000倍）（右图）厨房抹布（含有细菌、真菌菌丝和酵母菌）房间中的灰尘打结的头发从电子显微镜中看到的巨噬细胞 ( 又称垃圾车 ) 正在吞噬入侵体内的外来物。显微镜的发展扫描隧道显微镜利用隧道显微镜移动铁原子将其排列成圆环形扫描隧道显微镜下的纳米团簇利用扫描隧道显微镜移动原子排列成IBM字样在扫描隧道显微镜中看到的硅原子的阵列练习：
　显微镜的物镜和目镜都是 镜,被观察的物体应放在物镜 　　　　　 的位置,成放大的实像,该像在目镜的 　　 成放大的 像，两次放大 , 提高了放大倍数 .凸透焦点和２倍焦距以内焦点以内虚三、望远镜 1608年，荷兰的一位眼镜制造师佩尔席无意间通过凹透镜（作为目镜）和凸透镜（作为物镜）看远处的物体，意外地发现远处的物体变近了，从而导致了望远镜的发明。 以凹透镜作为目镜，以焦距较大的凸透镜作为物镜，看远处的物体。调节两个透镜间的距离，直到看得最清楚为止。你所看到的物体有什么变化？ 以焦距较小的凸透镜代替凹透镜作为目镜，调节两个透镜间的距离，直到看得最清楚为止。你所看到的物体有什么变化？　　望远镜和显微镜相似，也是由两组凸透镜组成，即物镜和目镜。与显微镜不同的是，望远镜上物镜的作用是使远处的物体在焦点附近成实像，目镜的作用相当于一个放大镜，用来把这个像放大。 原理：望远镜的发展望远镜的发展望远镜的发展望远镜的发展四、照相机原理：物体到凸透镜的距离大于2倍焦距时，成倒立、缩小的实像．照相机镜头相当于一个 ，
胶片相当于 。思考题：要使照相机底片的像变大，应如何移动照相机并调节镜头？ 答：应使照相机靠近物体，
并使镜头向前伸（即拉长暗箱）。五、幻灯机幻灯机、投影仪 原理：物体到凸透镜的距离在2倍焦距和焦距之间时，成倒立、放大的实像．照相机和幻灯机成像的对比照相机与幻灯机的镜头都是凸透镜；
使用照相机时，物距大于2倍焦距，成倒立缩小的实像。
使用幻灯机时，物距大于2倍焦距小于1倍焦距，
成倒立放大的实像。思考题：要在屏幕上得到正立、放大的图像，应如何放置幻灯片？答：将幻灯片倒放在离凸透镜大于焦距小于2倍焦距的地方（或倒放在稍大于焦距的地方）小结 放大镜、显微镜、望远镜、照相机、幻灯机和投影仪的工作原理自我测评一
1、利用光的折射制成的光学仪器有 、 　 、 　　 、　 、和 、 。
2、从放大镜中看到的是 像，被观察物体到放大镜的距离应该 。
３、凸透镜成缩小、倒立的实像的条件是＿＿＿＿＿＿＿ ；照相机的镜头相当于一个 镜，胶片相当于 ，照相时景物到镜头的距离应该 焦距。
4、凸透镜成放大、倒立的实像的条件是＿＿＿＿＿＿＿＿＿ ；幻灯机在银幕上所成的是
像，幻灯片到镜头的距离应该 。
5、照相机在拍摄建筑物时，要使胶片上得到清晰的像，则胶片的位置应在凸透镜的 ( )
A、一倍焦距以内 ?? ?? B、焦点上 ??
?C、一倍焦距与两倍焦距之间 ????D、两倍焦距以外放大镜显微镜照相机 　 投影仪望远镜放大、正立的虚小于焦距物体到凸透镜的距离大于2倍焦距凸透光屏大于2倍物体到凸透镜的距离大于焦距小于2倍焦距倒立的实大于焦距小于2倍焦距放大、C6、用放大镜观察物体时，应把物体放在 ( ) A、放大镜的一倍焦距以内
B、放大镜的一倍焦距与两焦距之间 ??
C、放大镜的两倍焦距以外
?D、放大镜的两倍焦距上
7、放映幻灯时，要想得到更大的像，应该采取的办法是
（ ）
A. 使幻灯机向银幕靠近些 , 幻灯片靠近镜头
B. 使幻灯机离银幕靠远些 , 幻灯片也离镜头远些
Ｃ. 使幻灯机向银幕靠近些 , 幻灯片离镜头远些
D. 使幻灯机离银幕远些 , 幻灯片离镜头近些ＤA2．照相机的镜头焦距为35cm，一物体距镜头45cm处，能否拍出此物体的照片？为什么？ 1．放大镜是利用物体位于凸透镜的?????? 以内时，透过凸透镜能看到? ???? 的? ??? 的______像的原理来观察物体的．焦距正立放大虚照相机的工作原理：当 u>2f时，成倒立缩小的实像．此题的物距 u =45cm，不满足大于2倍焦距的条件，所以不能拍出物体的照片． 自我测评二3．测绘人员绘制地图时，常需要从高空飞机上向地面照相，若使用的相机镜头焦距为50mm，则胶片与镜头的距离（???? ）
A． 100mm以外? B．恰为50mm?
C．50mm以内? D．略大于50mm4．教学投影仪与幻灯机相似，其成像条件是??? ?? ，在屏幕上得到一个?? ?? 的?? ?? 的＿像．Df < u <2 f倒立 放大 实5．放映幻灯时，要想使银幕上的像大一些，应（?? ）
? A．应将幻灯机前移，同时增大幻灯片与镜头的距离
? B．应将幻灯机后移，同时减小幻灯片与镜头的距离
? C．只需将幻灯机后移? D．只需增大幻灯片与镜头的距离分析：物体在凸透镜的一倍焦距和二焦距之间时，在二倍焦距外成一个倒立，放大的实像，幻灯机就是利用这个原理制成的．根据凸透镜成像的规律，当物体在一倍焦距外向焦点靠近时（即减小物距），实像远离透镜，同时像也随像距成正比的增大．由此展开逆向思维：放映幻灯时，想使银幕上的像大些，其像距也应变大（幻灯机后移），物距应减小（减小幻灯片与镜头的物距）．只有B是正确的．B6．放映幻灯时，要在银幕上得到一个放大的“F”像，应插图中的灯片（?? ）幻灯机在银幕上成的是相对于物体“倒立”的像，此“倒立”应包括上下互换和左右互换． D再见！
