2014年中考专题(数学)-动态几何之面动问题探讨

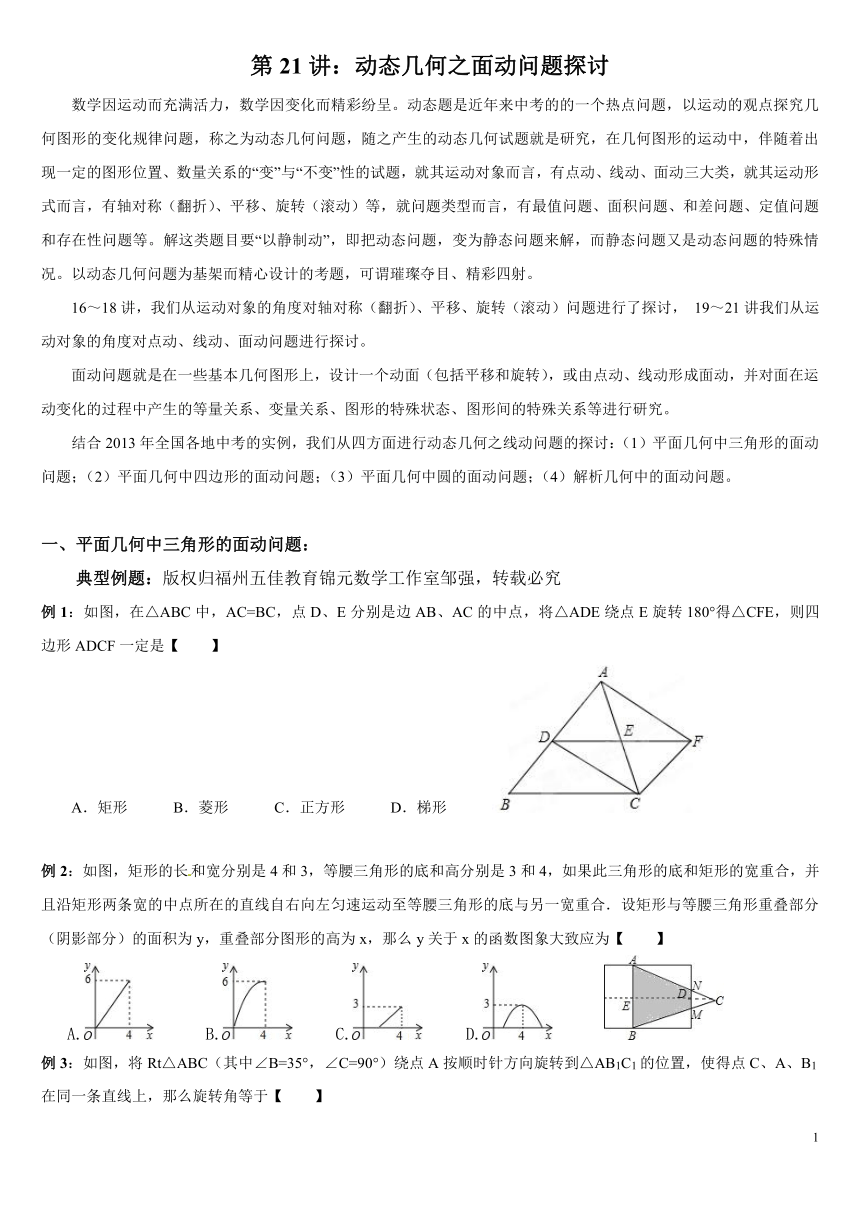

第21讲：动态几何之面动问题探讨
数学因运动而充满活力，数学因变化而精彩纷呈。动态题是近年来中考的的一个热点问题，以运动的观点探究几何图形的变化规律问题，称之为动态几何问题，随之产生的动态几何试题就是研究，在几何图形的运动中，伴随着出现一定的图形位置、数量关系的“变”与“不变”性的试题，就其运动对象而言，有点动、线动、面动三大类，就其运动形式而言，有轴对称（翻折）、平移、旋转（滚动）等，就问题类型而言，有最值问题、面积问题、和差问题、定值问题和存在性问题等。解这类题目要“以静制动”，即把动态问题，变为静态问题来解，而静态问题又是动态问题的特殊情况。以动态几何问题为基架而精心设计的考题，可谓璀璨夺目、精彩四射。
16～18讲，我们从运动对象的角度对轴对称（翻折）、平移、旋转（滚动）问题进行了探讨， 19～21讲我们从运动对象的角度对点动、线动、面动问题进行探讨。
面动问题就是在一些基本几何图形上，设计一个动面（包括平移和旋转），或由点动、线动形成面动，并对面在运动变化的过程中产生的等量关系、变量关系、图形的特殊状态、图形间的特殊关系等进行研究。
结合2013年全国各地中考的实例，我们从四方面进行动态几何之线动问题的探讨：（1）平面几何中三角形的面动问题；（2）平面几何中四边形的面动问题；（3）平面几何中圆的面动问题；（4）解析几何中的面动问题。
一、平面几何中三角形的面动问题：
典型例题：版权归福州五佳教育锦元数学工作室邹强，转载必究
例1：如图，在△ABC中，AC=BC，点D、E分别是边AB、AC的中点，将△ADE绕点E旋转180°得△CFE，则四边形ADCF一定是【　　】
矩形 B．菱形 C．正方形 D．梯形
例2：如图，矩形的长和宽分别是4和3，等腰三角形的底和高分别是3和4，如果此三角形的底和矩形的宽重合，并且沿矩形两条宽的中点所在的直线自右向左匀速运动至等腰三角形的底与另一宽重合．设矩形与等腰三角形重叠部分（阴影部分）的面积为y，重叠部分图形的高为x，那么y关于x的函数图象大致应为【 】
A. B. C. D.
例3：如图，将Rt△ABC（其中∠B=35°，∠C=90°）绕点A按顺时针方向旋转到△AB1C1的位置，使得点C、A、B1在同一条直线上，那么旋转角等于【 】
A．55° B．70° C．125° D．145°　
例3题图 例4题图 例5题图
例4：如图，△ABC以点O为旋转中心，旋转180°后得到△A′B′C′．ED是△ABC的中位线，经旋转后为线段E′D′．已知BC=4，则E′D′=【 】 　
A.2 B.3 C.4 D.1.5
例5：如图，将边长为1cm的等边三角形ABC沿直线l向右翻动（不滑动），点B从开始到结束，所经过路径的长度为【 】
A． B． C． D．3cm
例6：如图，点G、E、A、B在一条直线上，Rt△EFG从如图所示是位置出发，沿直线AB向右匀速运动，当点G与B重合时停止运动．设△EFG与矩形ABCD重合部分的面积为S，运动时间为t，则S与t的图象大致是【 】
例7：如图，点E是正方形ABCD内的一点，连接AE、BE、CE，将△ABE绕点B顺时针旋转90°到△CBE′的位置．若AE=1，BE=2，CE=3，则∠BE′C=　 　度．
例8：如图，Rt△ABC的斜边AB=16, Rt△ABC绕点O顺时针旋转后得到，则的斜边上的中线的长度为 .
第8题图 第9题图
例9：如图，在△ABC中，AB=6，将△ABC绕点B顺时针旋转60°后得到△DBE，点A经过的路径为弧AD，则图中阴影部分的面积是　 　．
例10：数学活动——求重叠部分的面积。
问题情境：数学活动课上，老师出示了一个问题：

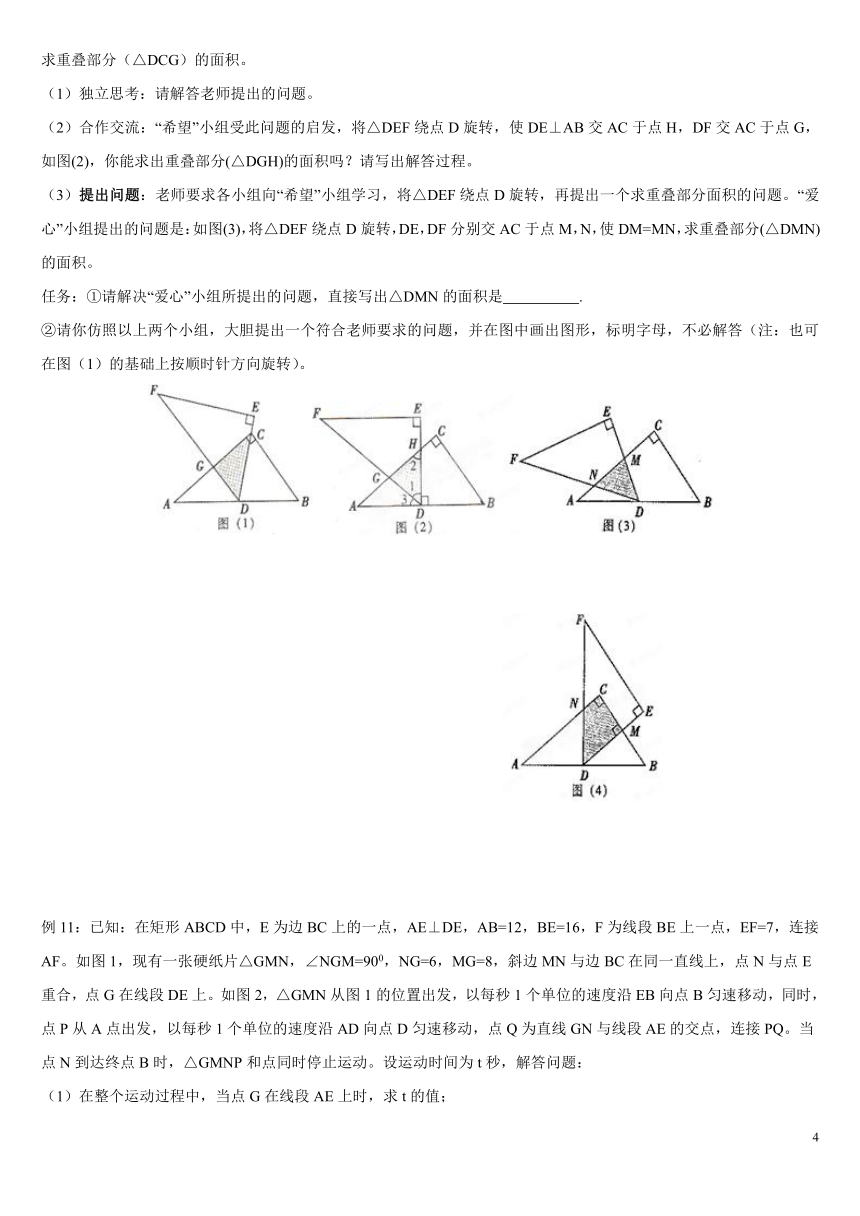

如图（1），将两块全等的直角三角形纸片△ABC和△DEF叠放在一起，其中∠ACB=∠E=90°，BC=DE=6，AC=FE=8，顶点D与边AB的中点重合，DE经过点C，DF交AC于点G。
求重叠部分（△DCG）的面积。
（1）独立思考：请解答老师提出的问题。
（2）合作交流：“希望”小组受此问题的启发，将△DEF绕点D旋转，使DE⊥AB交AC于点H，DF交AC于点G，如图(2)，你能求出重叠部分(△DGH)的面积吗？请写出解答过程。
（3）提出问题：老师要求各小组向“希望”小组学习，将△DEF绕点D旋转，再提出一个求重叠部分面积的问题。“爱心”小组提出的问题是：如图(3)，将△DEF绕点D旋转，DE，DF分别交AC于点M，N，使DM=MN，求重叠部分(△DMN)的面积。
任务：①请解决“爱心”小组所提出的问题，直接写出△DMN的面积是　 　.
②请你仿照以上两个小组，大胆提出一个符合老师要求的问题，并在图中画出图形，标明字母，不必解答（注：也可在图（1）的基础上按顺时针方向旋转）。

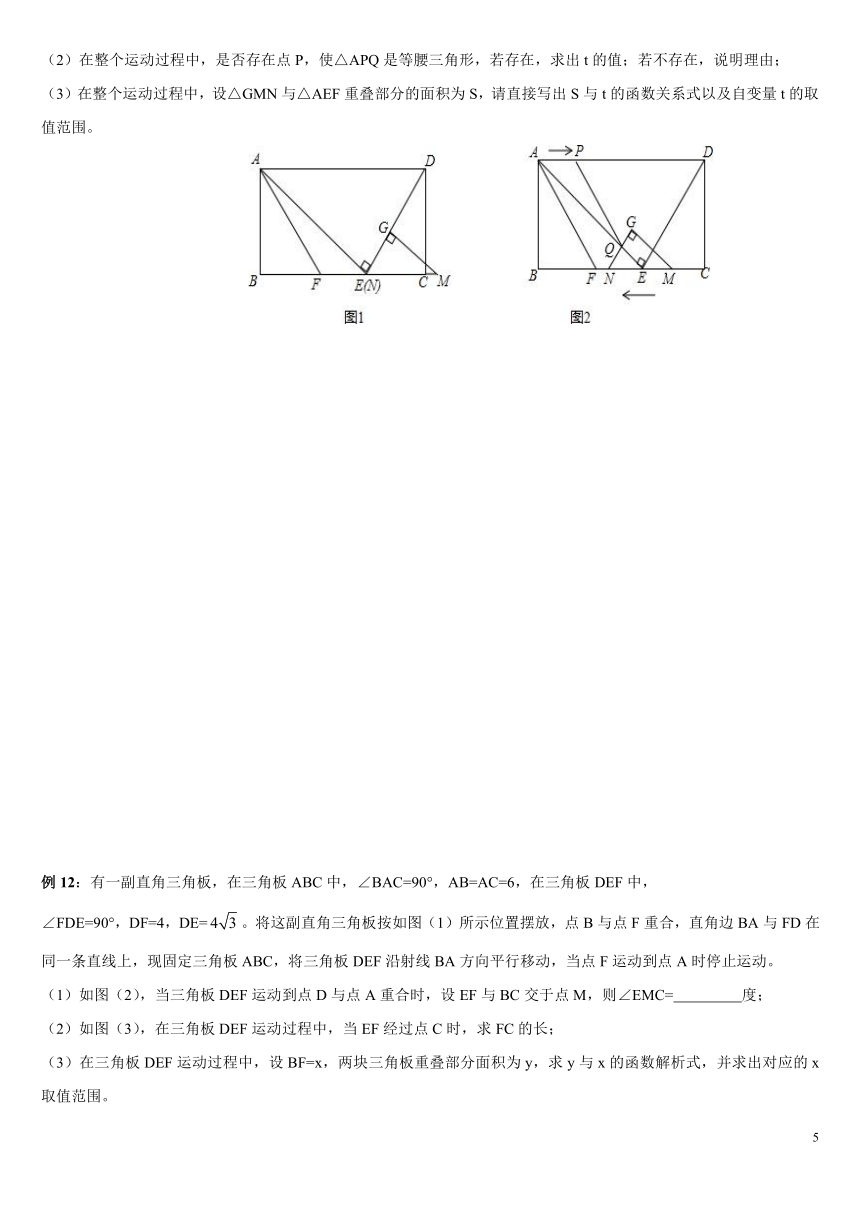

例11：已知：在矩形ABCD中，E为边BC上的一点，AE⊥DE，AB=12，BE=16，F为线段BE上一点，EF=7，连接AF。如图1，现有一张硬纸片△GMN，∠NGM=900，NG=6，MG=8，斜边MN与边BC在同一直线上，点N与点E重合，点G在线段DE上。如图2，△GMN从图1的位置出发，以每秒1个单位的速度沿EB向点B匀速移动，同时，点P从A点出发，以每秒1个单位的速度沿AD向点D匀速移动，点Q为直线GN与线段AE的交点，连接PQ。当点N到达终点B时，△GMNP和点同时停止运动。设运动时间为t秒，解答问题：
（1）在整个运动过程中，当点G在线段AE上时，求t的值；
（2）在整个运动过程中，是否存在点P，使△APQ是等腰三角形，若存在，求出t的值；若不存在，说明理由；
（3）在整个运动过程中，设△GMN与△AEF重叠部分的面积为S，请直接写出S与t的函数关系式以及自变量t的取值范围。
例12：有一副直角三角板，在三角板ABC中，∠BAC=90°，AB=AC=6，在三角板DEF中，
∠FDE=90°，DF=4，DE=。将这副直角三角板按如图（1）所示位置摆放，点B与点F重合，直角边BA与FD在同一条直线上，现固定三角板ABC，将三角板DEF沿射线BA方向平行移动，当点F运动到点A时停止运动。
（1）如图（2），当三角板DEF运动到点D与点A重合时，设EF与BC交于点M，则∠EMC= 度；
（2）如图（3），在三角板DEF运动过程中，当EF经过点C时，求FC的长；
（3）在三角板DEF运动过程中，设BF=x，两块三角板重叠部分面积为y，求y与x的函数解析式，并求出对应的x取值范围。
例13：如图，把一个直角三角形ACB（∠ACB=90°）绕着顶点B顺时针旋转60°，使得点C旋转到AB边上的一点D，点A旋转到点E的位置．F，G分别是BD，BE上的点，BF=BG，延长CF与DG交于点H．
（1）求证：CF=DG；
（2）求出∠FHG的度数．
　
例14：如图1，点A是线段BC上一点，△ABD和△ACE都是等边三角形．
（1）连结BE，CD，求证：BE=CD；
（2）如图2，将△ABD绕点A顺时针旋转得到△AB′D′．
①当旋转角为　 　度时，边AD′落在AE上；
②在①的条件下，延长DD’交CE于点P，连接BD′，CD′．当线段AB、AC满足什么数量关系时，△BDD′与△CPD′全等？并给予证明．
例15：如图，矩形ABCD中，∠ACB=30°，将一块直角三角板的直角顶点P放在两对角线AC，BD的交点处，以点P为旋转中心转动三角板，并保证三角板的两直角边分别于边AB，BC所在的直线相交，交点分别为E，F．
（1）当PE⊥AB，PF⊥BC时，如图1，则的值为　 　；
（2）现将三角板绕点P逆时针旋转α（0°＜α＜60°）角，如图2，求的值；
（3）在（2）的基础上继续旋转，当60°＜α＜90°，且使AP：PC=1：2时，如图3，的值是否变化？证明你的结论．
二、平面几何中四边形的面动问题：
典型例题：版权归福州五佳教育锦元数学工作室邹强，转载必究
例1：如图所示，在直角坐标系中放置一个边长为1的正方形ABCD，将正方形ABCD沿x轴的正方向无滑动的在x轴上滚动，当点A离开原点后第一次落在x轴上时，点A运动的路径线与x轴围成的面积为【 】
A． B． C． D．
例2：如图，将边长为4的正方形ABCD的一边BC与直角边分别是2和4的Rt△GEF的
一边GF重合．正方形ABCD以每秒1个单位长度的速度沿GE向右匀速运动，当点A和点E重合时正方形停止运
动．设正方形的运动时间为t秒，正方形ABCD与Rt△GEF重叠部分面积为s，则s关于t的函数图象为【 】
例3：如图，矩形ABCD中，AB=4，BC=3，边CD在直线L上，将矩形ABCD沿直线L作无滑动翻滚，当点A第一次翻滚到点A1位置时，则点A经过的路线长为 .
例4：如图，将矩形ABCD绕点A顺时针旋转到矩形A′B′C′D′的位置，旋转角为 (0<<90)。若1=110，则= 。
例5：如图，矩形ABCD中，AB=6，第1次平移将矩形ABCD沿AB的方向向右平移5个单位，得到矩形A1B1C1D1，第2次平移将矩形A1B1C1D1沿A1B1的方向向右平移5个单位，得到矩形A2B2C2D2…，第n次平移将矩形An﹣1Bn﹣1Cn﹣1Dn﹣1沿An﹣1Bn﹣1的方向平移5个单位，得到矩形AnBnCnDn（n＞2）．
（1）求AB1和AB2的长．
（2）若ABn的长为56，求n．
　
例6：如图1所示，将一个边长为2的正方形ABCD和一个长为2、宽为1的长方形CEFD拼在一起，构成一个大的长方形ABEF.现将小长方形CEFD绕点C顺时针旋转至,旋转角为.
（1）当点恰好落在EF边上时，求旋转角的值；
（2）如图2，G为BC的中点，且00＜＜900，求证：；
（3）小长方形CEFD绕点C顺时针旋转一周的过程中，与能否全等？若能，直接写出旋转角的值；若不能，说明理由.
例7：如图，矩形ABCD中，∠ACB=30°，将一块直角三角板的直角顶点P放在两对角线AC，BD的交点处，以点P为旋转中心转动三角板，并保证三角板的两直角边分别于边AB，BC所在的直线相交，交点分别为E，F．
（1）当PE⊥AB，PF⊥BC时，如图1，则的值为　 　；
（2）现将三角板绕点P逆时针旋转α（0°＜α＜60°）角，如图2，求的值；
（3）在（2）的基础上继续旋转，当60°＜α＜90°，且使AP：PC=1：2时，如图3，的值是否变化？证明你的结论．
例8：在数学活动课中，小辉将边长为和3的两个正方形放置在直线l上，如图1，他连结AD、CF，经测量发现AD=CF．
（1）他将正方形ODEF绕O点逆时针旋转一定的角度，如图2，试判断AD与CF还相等吗？说明你的理由；
（2）他将正方形ODEF绕O点逆时针旋转，使点E旋转至直线l上，如图3，请你求出CF的长．
例9：如图，在△ABC中，∠B=45°，BC=5，高AD=4，矩形EFPQ的一边QP在BC边上，E、F分别在AB、AC上，AD交EF于点H．
（1）求证：；
（2）设EF=x，当x为何值时，矩形EFPQ的面积最大？并求出最大面积；
（3）当矩形EFPQ的面积最大时，该矩形EFPQ以每秒1个单位的速度沿射线DA匀速向上运动（当矩形的边PQ到达A点时停止运动），设运动时间为t秒，矩形EFPQ与△ABC重叠部分的面积为S，求S与t的函数关系式，并写出t的取值范围．
例10：半径为2cm的与⊙O边长为2cm的正方形ABCD在水平直线l的同侧，⊙O与l相切于点F，DC在l上．
（1）过点B作的一条切线BE，E为切点．
①填空：如图1，当点A在⊙O上时，∠EBA的度数是　 　；
②如图2，当E，A，D三点在同一直线上时，求线段OA的长；
（2）以正方形ABCD的边AD与OF重合的位置为初始位置，向左移动正方形（图3），至边BC与OF重合时结束移动，M，N分别是边BC，AD与⊙O的公共点，求扇形MON的面积的范围．
例11：正方形ABCD的顶点A在直线MN上，点O是对角线AC、BD的交点，过点O作OE⊥MN于点E，过点B作BF⊥MN于点F．
（1）如图1，当O、B两点均在直线MN上方时，易证：AF+BF=2OE（不需证明）
（2）当正方形ABCD绕点A顺时针旋转至图2、图3的位置时，线段AF、BF、OE之间又有怎样的关系？请直接写出你的猜想，并选择一种情况给予证明．
三、平面几何中圆的面动问题：
典型例题：版权归福州五佳教育锦元数学工作室邹强，转载必究
例1：在矩形ABCD中，AB=6，BC=4，有一个半径为1的硬币与边AB、AD相切，硬币从如图所示的位置开始，在矩形内沿着边AB、BC、CD、DA滚动到开始的位置为止，硬币自身滚动的圈数大约是【 】
A．1圈 B．2圈 C．3圈 D．4圈
例2：如图所示，半径为1的圆和边长为3的正方形在同一水平线上，圆沿该水平线从左向右匀速穿过正方形，设穿过时间为t，正方形除去圆部分的面积为S（阴影部分），则S与t的大致图象为【 】
A. B. C. D.
例3：如图，圆O1、圆O2的圆心O1、O2在直线l上，圆O1的半径为2 cm，圆O2的半径为3 cm，O1O2=8 cm。圆O1以1 cm/s的速度沿直线l向右运动，7s后停止运动，在此过程中，圆O1与圆O2没有出现的位置关系是【 】
(A) 外切 (B) 相交 (C) 内切 (D) 内含
例4：如图，已知⊙O1的半径为1cm，⊙O2的半径为2cm，将⊙O1，⊙O2放置在直线l上，如果⊙O1在直线l上任意滚动，那么圆心距O1O2的长不可能是【 】
A．6cm B．3cm C．2cm D．0.5cm
例5：如图，⊙O的半径为4cm，直线l与⊙O相交于A、B两点，AB=cm，P为直线l上一动点，以1cm为半径的⊙P与⊙O没有公共点．设PO=dcm，则d的范围是　 　．
　
例6：在同一平面内，已知线段AO=2，⊙A的半径为1，将⊙A绕点O按逆时针方向旋转60°得到的像为⊙B，则⊙A与⊙B的位置关系为　 　．
四、解析几何中的面动问题：
典型例题：版权归福州五佳教育锦元数学工作室邹强，转载必究
例1：如图，直线y=2x与双曲线在第一象限的交点为A，过点A作AB⊥x轴于B，将△ABO绕点O旋转90°，得到△A′B′O，则点A′的坐标为【 】
（1.0） B．（1.0）或（﹣1.0） C．（2.0）或（0，﹣2） D．（﹣2.1）或（2，﹣1）
例1题图 例2题图 例3题图
例2：如图，△ABO中，AB⊥OB，OB=，AB=1，把△ABO绕点O旋转150°后得到△A1B1O，则点A1的坐标为【 】
A．（﹣1，） B．（﹣1，）或（﹣2，0） C．（，﹣1）或（0，﹣2） D．（，﹣1）
例3：将等腰直角三角形AOB按如图所示放置，然后绕点O逆时针旋转90至的位置，点B的横坐标为2，则点的坐标为【 】
A．(1,1) B．() C．(－1,1) D．()
例4：如图，将四边形ABCD先向左平移3个单位，再向上平移2个单位，那么点A的对应点A′的坐标是（ ）
（6，1） B．（0，1） C．（0，﹣3） D．（6，﹣3）
例4题图 例5题图
例5：如图，Rt△OAB的顶点A（－2，4）在抛物线上，将Rt△OAB绕点O顺时针旋转90°，得到△OCD，边CD与该抛物线交于点P，则点P的坐标为【 】
A． B． C． D．
例6：如图，已知边长为2的正三角形ABC顶点A的坐标为（0,6），BC的中点D在y轴上，且在A的下方，点E是边长为2，中心在原点的正六边形的一个顶点，把这个正六边形绕中心旋转一周，在此过程中DE的最小值为（ ）
A.3 B. C.4 D.
例6题图 例7题图
例7：如图，在平面直角坐标系中，点A的坐标为（0，3），△OAB沿x轴向右平移后得到△O′A′B′，点A的对应点在直线上一点，则点B与其对应点B′间的距离为【 】
　 A． B．3 C．4 D．5　
例8：如图，在平面直角坐标系中，反比例函数(x>0)的图象和矩形ABCD的第一象限，AD平行于x轴，且AB=2，AD=4，点A的坐标为(2，6) ．
（1）直接写出B、C、D三点的坐标；
（2）若将矩形向下平移，矩形的两个顶点恰好同时落在反比例函数的图象上，猜想这是哪两个点，并求矩形的平移距离和反比例函数的解析式．
例8题图
例9：如图1，点A是ｘ轴正半轴上的动点，点B的坐标为（0，4），M是线段AB的中点。将点M绕点A顺时针方向旋转900得到点C，过点C作ｘ轴的垂线，垂足为F，过点B作ｙ轴的垂线与直线CF相交于点E，点D是点A关于直线CF的对称点。连结AC，BC，CD，设点A的横坐标为ｔ，
（1）当ｔ=2时，求CF的长；
（2）①当ｔ为何值时，点C落在线段CD上；
②设△BCE的面积为S，求S与ｔ之间的函数关系式；
如图2，当点C与点E重合时，将△CDF沿ｘ轴左右平移得到，再将A，B，为顶点的四边形沿剪开，得到两个图形，用这两个图形拼成不重叠且无缝隙的图形恰好是三角形。请直接写出符合上述条件的点坐标
例10：如图，在直角坐标系中有一直角三角形AOB，O为坐标原点，OA=1，tan∠BAO=3，将此三角形绕原点O逆时针旋转90°，得到△DOC，抛物线经过点A、B、C．
（1）求抛物线的解析式；
（2）若点P是第二象限内抛物线上的动点，其坐标为t，
①设抛物线对称轴l与x轴交于一点E，连接PE，交CD于F，求出当△CEF与△COD相似时，点P的坐标；
②是否存在一点P，使△PCD得面积最大？若存在，求出△PCD的面积的最大值；若不存在，请说明理由．
例11：如图，抛物线经过△ABC的三个顶点，点A坐标为（0，3），点B坐标为（2，3），点C在x轴的正半轴上．
（1）求该抛物线的函数关系表达式及点C的坐标；
（2）点E为线段OC上一动点，以OE为边在第一象限内作正方形OEFG，当正方形的顶点F恰好落在线段AC上时，求线段OE的长；
（3）将（2）中的正方形OEFG沿OC向右平移，记平移中的正方形OEFG为正方形DEFG，当点E和点C重合时停止运动．设平移的距离为t，正方形DEFG的边EF与AC交于点M，DG所在的直线与AC交于点N，连接DM，是否存在这样的t，使△DMN是等腰三角形？若存在，求出t的值；若不存在，请说明理由；
（4）在上述平移过程中，当正方形DEFG与△ABC的重叠部分为五边形时，请直接写出重叠部分的面积S与平移距离t的函数关系式及自变量t的取值范围；并求出当t为何值时，S有最大值，最大值是多少？
例12：如图，抛物线交y轴于点A，交x轴正半轴于点B．
（1）求直线AB对应的函数关系式；
（2）有一宽度为1的直尺平行于x轴，在点A、B之间平行移动，直尺两长边所在直线被直线AB和抛物线截得两线段MN、PQ，设M点的横坐标为m，且0＜m＜3．试比较线段MN与PQ的大小．
例13：如图，在△ABC中，∠B=45°，BC=5，高AD=4，矩形EFPQ的一边QP在BC边上，E、F分别在AB、AC上，AD交EF于点H．
（1）求证：；
（2）设EF=x，当x为何值时，矩形EFPQ的面积最大？并求出最大面积；
（3）当矩形EFPQ的面积最大时，该矩形EFPQ以每秒1个单位的速度沿射线DA匀速向上运动（当矩形的边PQ到达A点时停止运动），设运动时间为t秒，矩形EFPQ与△ABC重叠部分的面积为S，求S与t的函数关系式，并写出t的取值范围．
例14：如图1，平面之间坐标系中，等腰直角三角形的直角边BC在x轴正半轴上滑动，点C的坐标为（t，0），直角边AC=4，经过O，C两点做抛物线（a为常数，a＞0），该抛物线与斜边AB交于点E，直线OA：y2=kx（k为常数，k＞0）
（1）填空：用含t的代数式表示点A的坐标及k的值：A　 　，k=　 　；
（2）随着三角板的滑动，当a=时：
①请你验证：抛物线的顶点在函数的图象上；
②当三角板滑至点E为AB的中点时，求t的值；
（3）直线OA与抛物线的另一个交点为点D，当t≤x≤t+4，|y2﹣y1|的值随x的增大而减小，当x≥t+4时，|y2﹣y1|的值随x的增大而增大，求a与t的关系式及t的取值范围．
例15：如图，已知直线与x轴交于点A，与y轴交于点B，将△AOB绕点O顺时针旋转90°后得到△COD．
（1）点C的坐标是　 　，线段AD的长等于　 　；
（2）点M在CD上，且CM=OM，抛物线y=x2+bx+c经过点G，M，求抛物线的解析式；
（3）如果点E在y轴上，且位于点C的下方，点F在直线AC上，那么在（2）中的抛物线上是否存在点P，使得以C，E，F，P为顶点的四边形是菱形？若存在，请求出该菱形的周长l；若不存在，请说明理由．
