沪科版九年级物理15.4《电阻的串联和并联》课时练（含答案）

沪科版九年级物理《电阻的串联和并联》课时练（含答案）
一、单选题
1．电路中有一根电阻丝，若要使该电路中的总电阻变小，可以采取的方法是（　　）
A．减小电路两端的电压 B．增大电路中的电流
C．在电路中串联一根电阻丝 D．在原电阻丝两端并联另一根电阻丝
2．已知R1>R2，按图画的四种方式，分别将电阻接入同一电路中，电路中总电流最小的是（　　）
A． B． C． D．
3．为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每断开一个家用电器，家庭电路里变大的物理量是（　　）
A．总电阻 B．总电流 C．总功率 D．无法判断
4．一个10Ω的电阻和一个1000Ω的电阻并联起来使用，其等效电阻的大小是（　　）
A．小于10Ω B．大于1000Ω
C．大于10Ω 小于1000Ω D．无法判断
5．如下左图的四个电路中，电源电压U相同，R1A．甲 乙 丙 丁 B．丁 丙 乙 甲 C．丁 甲 乙 丙 D．丙 乙 甲 丁
6．如上右图所示，电源两端电压为3V，。闭合开关S，电流表示数为0.1A，下列说法正确的是（　　）
A．通过的电流为0.6A B．的电阻为25Ω
C．两端的电压为3V D．两端的电压为2.5V
7．甲、乙两个定值电阻，分别为“10Ω 1A”和“10Ω 0.6A”，现将它们先后串联和并联起来分别允许加上的最高电压是（　　）
A．12V 6V B．12V 10V C．16V 6V D．16V 10V
8．如图所示，A1和A2是完全相同的两个电流表，都有3A和0.6A两个量程，闭合开关后，发现两个电流表指针偏转的角度相同，则（　　）
（8题） （9题） （10题）
A．R1∶R2=1∶5 B．R1∶R2=5∶1 C．R1∶R2=1∶4 D．R1∶R2=4∶1
9．如图，下列四个等式中，符合并联电路特点的是（　　）
A．U=U1+U2 B．I=I1+I2 C．R=R1+R2 D．
10．如图所示，电源电压为3V，开关S闭合后，电压表的示数为2V。下列说法正确的是（　　）
A．R1、R2并联 B．R1两端电压为2V
C．R2的阻值较大 D．通过R2的电流较大
二、填空与作图题
1．定值电阻R1标有“8Ω 1A”，滑动变阻器R2标有“16Ω 0.6A”，仅将它们串联起来使用时电源电压最高为 　 　V。
2．把R1＝5Ω和R2＝20Ω的两个电阻并联在电路中，它们的总电阻是　 　Ω，R1两端电压与R2两端电压之比是　 　。
3．如下左图所示电路，闭合开关，电流表的示数将 　 　（填“变大”“变小”或“不变”），这是因为两个电阻的连接方式为　 　联，闭合开关相当于增加了电路中导体的 　 　。
4．如上右图所示电路，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为3V；将电压表和电流表的位置互换后，只闭合开关S2，电流表的示数为0.2A．则定值电阻R1的阻值为　 　Ω，R2的阻值是　 　Ω。
5．将阻值分别为5Ω和10Ω的两个电阻串联接在电源上，那么两电阻中的电流之比是　 　，两电阻两端的电压之比是　 　，电路的总电阻是　 　Ω。

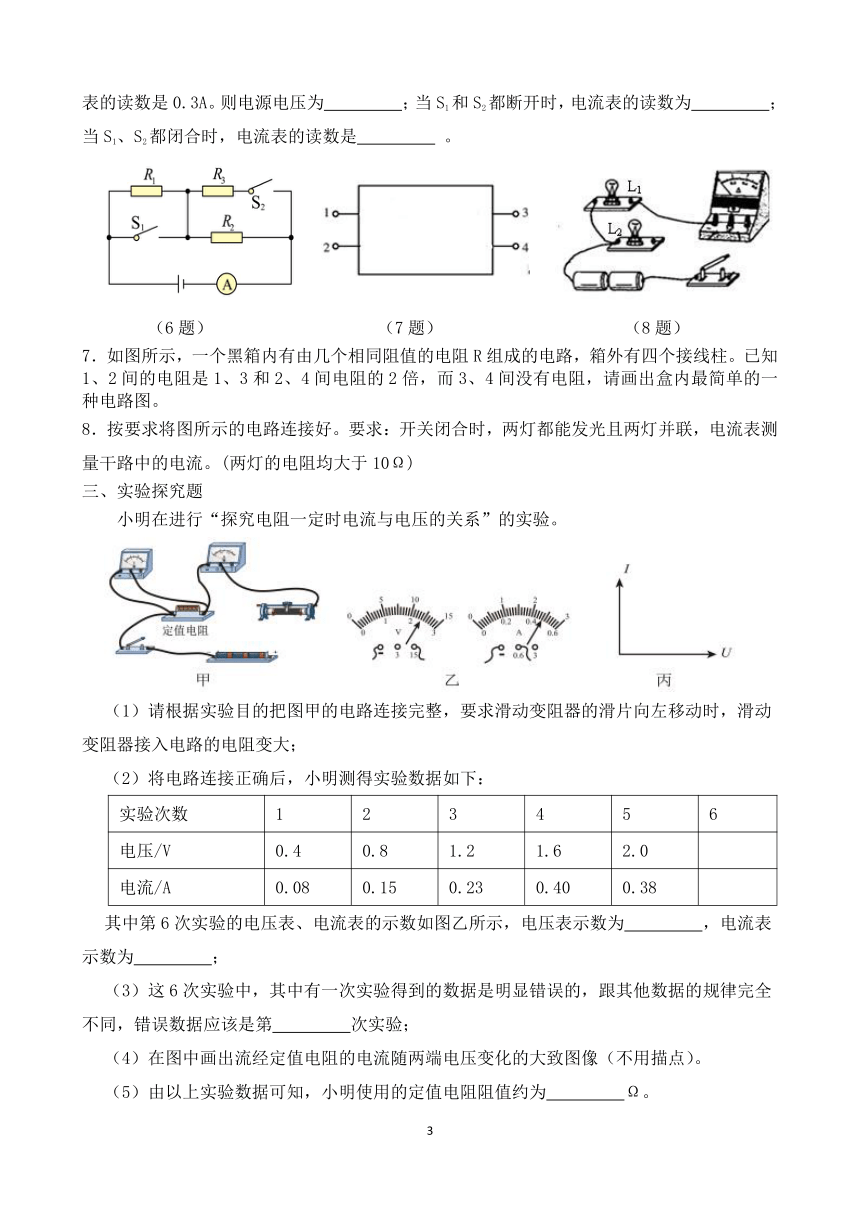

6．如图，R1=10Ω，R2=20Ω，R3=30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A。则电源电压为　 　；当S1和S2都断开时，电流表的读数为　 　；当S1、S2都闭合时，电流表的读数是　 　 。
（6题） （7题） （8题）
7．如图所示，一个黑箱内有由几个相同阻值的电阻R组成的电路，箱外有四个接线柱。已知1、2间的电阻是1、3和2、4间电阻的2倍，而3、4间没有电阻，请画出盒内最简单的一种电路图。
8．按要求将图所示的电路连接好。要求：开关闭合时，两灯都能发光且两灯并联，电流表测量干路中的电流。(两灯的电阻均大于10Ω)
三、实验探究题
小明在进行“探究电阻一定时电流与电压的关系”的实验。
（1）请根据实验目的把图甲的电路连接完整，要求滑动变阻器的滑片向左移动时，滑动变阻器接入电路的电阻变大；
（2）将电路连接正确后，小明测得实验数据如下：
实验次数 1 2 3 4 5 6
电压/V 0.4 0.8 1.2 1.6 2.0 　
电流/A 0.08 0.15 0.23 0.40 0.38 　
其中第6次实验的电压表、电流表的示数如图乙所示，电压表示数为　 　，电流表示数为　 　；
（3）这6次实验中，其中有一次实验得到的数据是明显错误的，跟其他数据的规律完全不同，错误数据应该是第　 　次实验；
（4）在图中画出流经定值电阻的电流随两端电压变化的大致图像（不用描点）。
（5）由以上实验数据可知，小明使用的定值电阻阻值约为　 　Ω。
四、综合题
1．为了积极响应习近平总书记提出的“提倡节约，反对浪费”的伟大号召，小明发现深圳市有餐厅开展了“称多少吃多少”活动，在台上放了一个电子秤。图甲就是电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，电源电压为6V，压敏电阻R2与托盘中食物的质量关系如图乙所示。
（1）当盘中无食物时，R2＝　 　Ω；
（2）当盘中无食物时，读出电流表的示数为0.01A，求R1的阻值；
（3）托盘中放入食物后，电流表的示数为0.02A，求放入食物的质量。
2．车辆超载是造成公路桥梁损坏的重要原因，因此限制车辆超载有着重要意义。某物理兴趣小组设计了一个模拟超载报警装置， 如图 1 所示。为了增大检测重量， 他们使用了一个水平杠杆OAB，O为支点，OB长120cm，AB ∶AO＝5∶1，模拟车辆放置在托盘内。已知电源电压恒定不变，报警器的阻值R0恒为10Ω，压敏电阻R固定放置，压敏电阻R的阻值与所受到的压力F变化的关系如图2所示。闭合开关S，托盘空载时，电流表的示数为0.2A；当模拟车辆重量逐渐增大， 电流表示数达到0.5A时， 报警器开始发出报警信号。托盘、压杆和杠杆的质量及压杆的大小均忽略不计。 求：
（1）由图2可知， 压敏电阻R的阻值随着所受到的压力F增大而　 　；
（2）电源电压是多少？
（3）报警器刚好开始报警时，设定的托盘限载重量为多少？
（4）若换用15V的电源，为保证报警器仍在原设定的托盘限载重量时报警，应在杠杆上水平调节托盘底部触点A的位置。试计算说明触点A应调节至距O点多远处？
答案
一、1．D 2．A 3．A 4．A 5．C 6．B 7．A 8．D 9．B 10．B
二、1．14.4 2．4；1∶1 3．变大；并；横截面积 4．6；9
5．1∶1；1∶2；15 6．6V；0.2A；0.5A
7．解：如图所示：
8．
三、（1）如图所示：
（4）如图所示：
（2）2.4V；0.48A （3）4 （5）5.2
四、1．（1）500
（2）若托盘为空时，电流表示数为I1＝0.01A，由 可知 ，根据串联电路的特点可得，R1的阻值R1＝R﹣R2＝600Ω﹣500Ω＝100Ω
（3）若放入某物体后，电流表示数为I2＝0.02A，则此时电路的总电阻 ，则R2的电阻R2'＝R'﹣R1＝300Ω﹣100Ω＝200Ω，由图象可知，此时物体质量为600g。
2．（1）减小
（2）解：由图2可知，当踏板空载时（F=0N），压力传感器的电阻为R=40Ω，已知R0=10Ω，则电源电压为U=I(R+R0)=0.2A×(40Ω+10Ω)=10V
（3）解：电流表示数达到0.5A时，报警器开始发出报警信号，根据欧姆定律 知，此时总电阻为R总=UI'=10V0.5A=20Ω
此时压力传感器的电阻为R′=R总-R0=20Ω-10Ω=10Ω
由图2知所受到的压力F压=30N；由题知，ABO为一水平杠杆，O为支点，AB∶AO=5∶1，则
根据杠杆平衡条件可得F压×OB=F踏×OA
代入数据得30N×1.2m=F踏×0.2m
解得F踏=180N，即踏板设定的最大压力值为180N
（4）解：若电源电压变为15V，为保证报警器仍在踏板原设定的最大压力值时报警，电路中的电流仍为0.5A，此时的总电阻为
此时压力传感器的电阻为R″=R总′-R0=30Ω-10Ω=20Ω
由图象可知，当传感器的阻值为20Ω时，压敏电阻受到的压力为F压′=12N，根据杠杆平衡条件可得F踏×OA′=F压′×OB
代入数据得180N×OA′=12N×1.2m
解得OA′=0.08m=8cm
即触点A应调节至距O点8cm处。
