第七单元模型或原型的制作7.1模型（20张幻灯片）

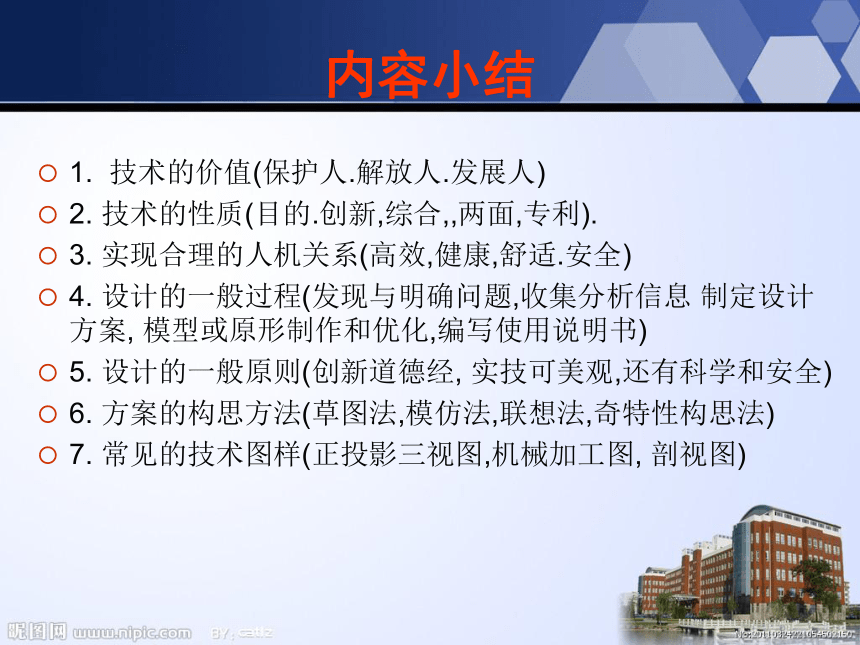

课件20张PPT。内容小结1. 技术的价值(保护人.解放人.发展人)
2. 技术的性质(目的.创新,综合,,两面,专利).
3. 实现合理的人机关系(高效,健康,舒适.安全)
4. 设计的一般过程(发现与明确问题,收集分析信息 制定设计方案, 模型或原形制作和优化,编写使用说明书)
5. 设计的一般原则(创新道德经, 实技可美观,还有科学和安全)
6. 方案的构思方法(草图法,模仿法,联想法,奇特性构思法)

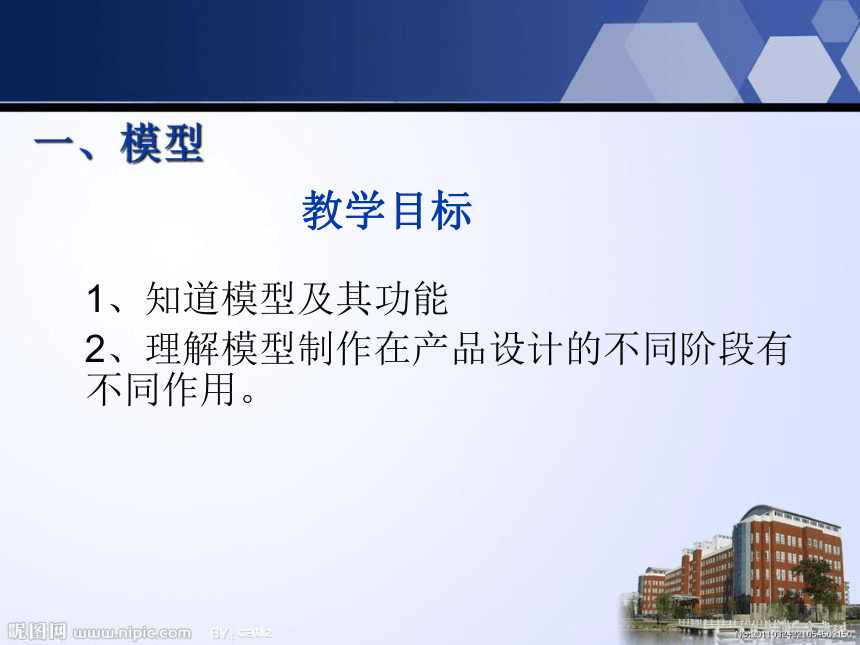

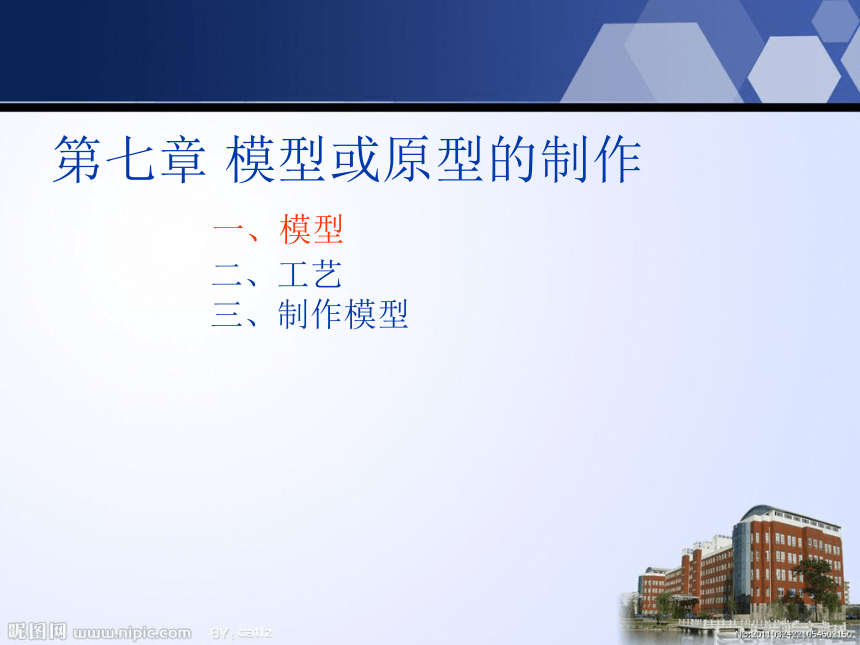

7. 常见的技术图样(正投影三视图,机械加工图, 剖视图)第七章 模型或原型的制作 一、模型 二、工艺 三、制作模型教学目标 1、知道模型及其功能

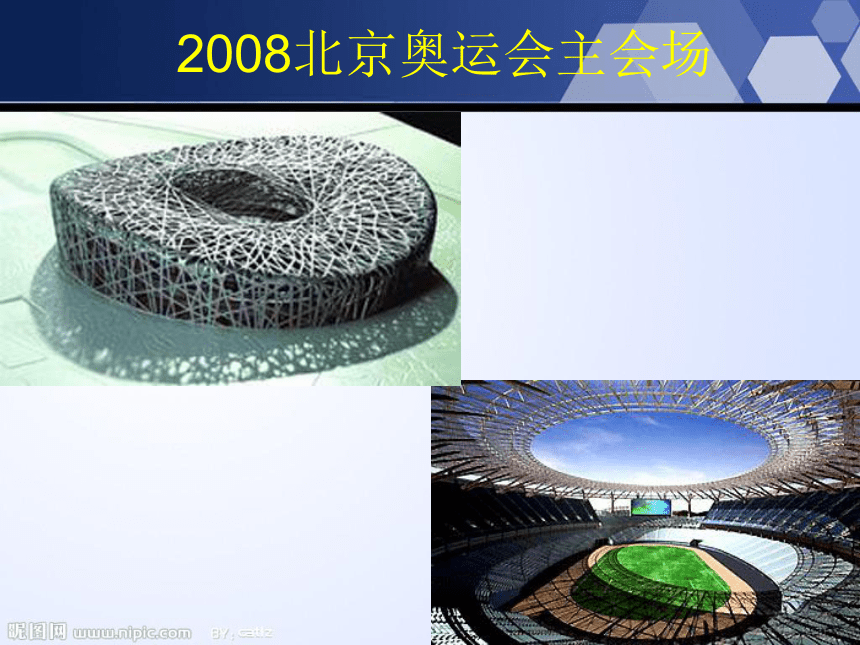

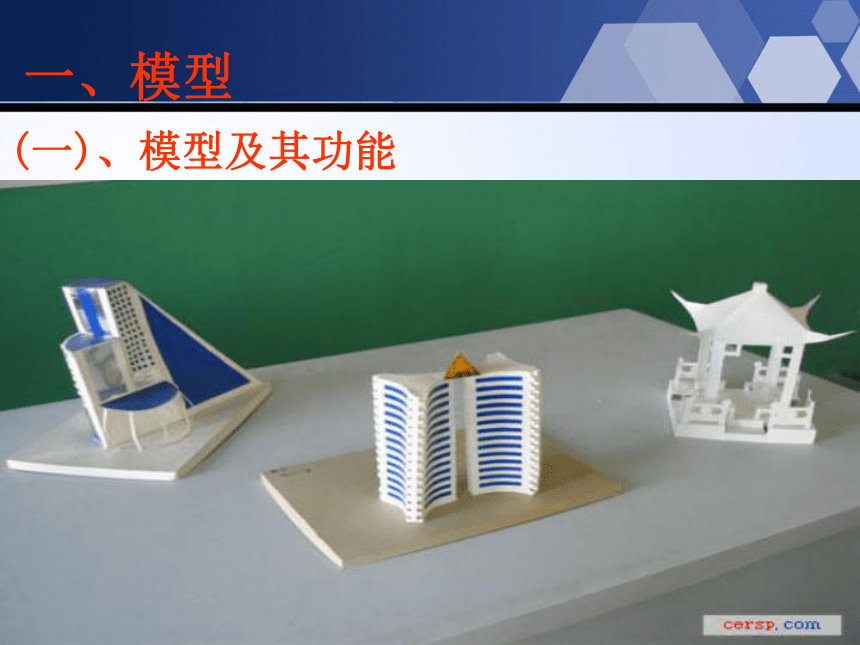

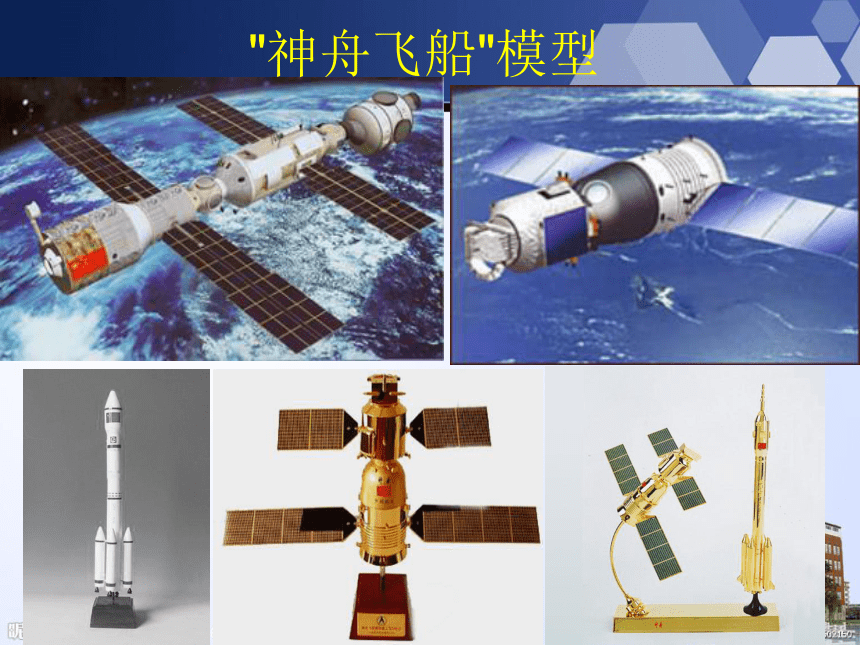

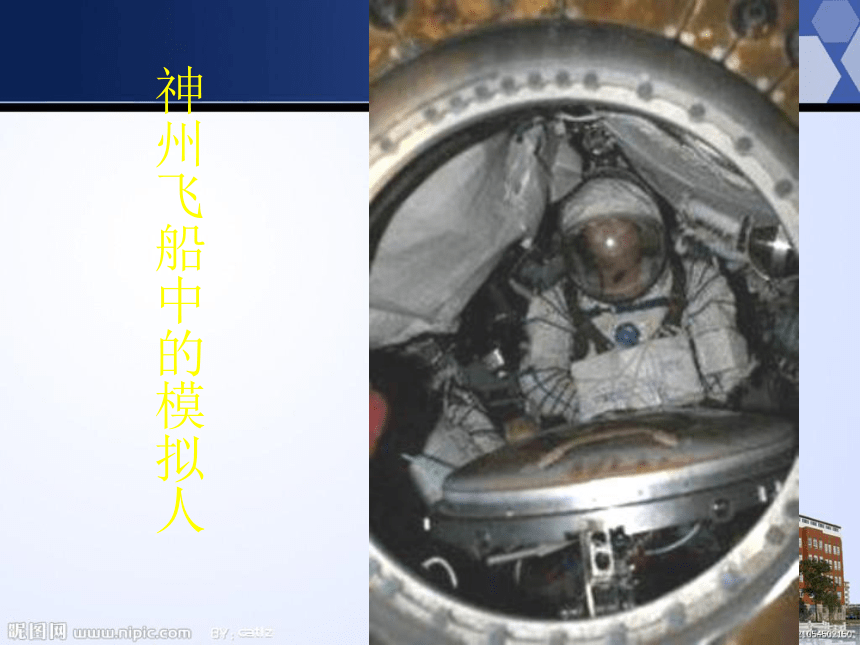

2、理解模型制作在产品设计的不同阶段有不同作用。 一、模型 一、模型 (一)、模型及其功能2008北京奥运会主会场"神舟飞船"模型神州飞船中的模拟人 1、模型

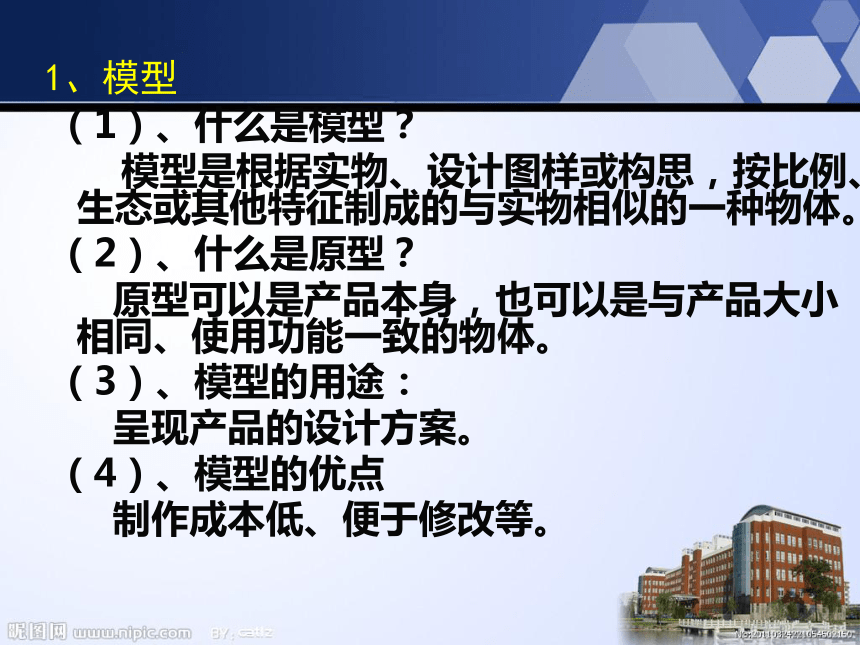

（1）、什么是模型？
模型是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。
（2）、什么是原型？
原型可以是产品本身，也可以是与产品大小相同、使用功能一致的物体。
（3）、模型的用途：
呈现产品的设计方案。
（4）、模型的优点
制作成本低、便于修改等。 2、模型的功能
模型制作是产品设计过程中不可缺少的环节，模型
具有以下两个功能：
（1）使设计对象具体化
模型可视、可触、可控制，可以形象地表达所设计的产品的比例、尺度、线型、色彩、材质以及每一个构成面。它是一种实体技术语言，为设计的表达和交流提供了一条有效途径，使设计委托者、生产单位和设计人员之间能够直接沟通，全面认识设计方案。
（2）帮助分析设计的可能性
由于现代工业产品大部分是在大规模、自动化和巨额资金投入下生产出来的，因此．仅凭图纸提供设计意图，很难把握设计的可靠性。如果设计一旦失败，损失将十分巨大，所以，设计一件较复杂的产品，必须通过模型制作，才能投人生产。《大东方号》事例 《大东方号》集中了当时世界上最先进的各种动力设备，邀请了著名的造船专家，想制造一艘世界上最大、航速最快的远洋轮船，但最后失败了。其根本原因是一次性完成图纸设计后就直接施工制造了《大东方号》轮船，虽然集中了当时造船技术的精华，但还是造成了动力设备与庞大船体的动力需要不匹配。 玛丽女王2号的拥有者是英国人，由法国人制造，是目前世界上最大、最长、最昂贵的客轮，英国女王在船上为它命名，它的造价高达8亿美元，拥有一座两层剧院、5个室内和室外游泳池，甚至还有一个天文馆。 二、模型的分类 1、草模 在设计初期阶段草模可以把设计构思用立体模型简单的表示出来，供设计人员深入探讨时使用。 2、概念模型 概念模型就是在草模的基础上，用概括的手法表示产品的造型风格、布局安排、人机关系等，从整体上表现产品造型的整体概念。 3、 结构模型 为了研究产品造型与结构的关系，清晰地表达产品的结构尺寸和连接方法，并进行结构强度试验而制作的模型。 4、 功能模型 顾名思义主要用于研究产品的各种性能以及人机关系，同时也用作分析、检查设计对象各部分组件尺寸与机体的相互配合关系等。 5、展示模型 采用真实材料，用准确的尺寸，做成与实际产品几乎一致的模型或按一定比例缩放的模型，作为产品的样品进行展示，以便提供实体形象。另外通过展示模型可以直接向设计委托方征求意见，为审核方案提供实物依据。
