2023年中考物理（沪粤版）总复习题型专练 03　作图（含答案）

作图专题
类型一　光学作图
【强化训练1】　反射作图
1.如图T3-1所示,一束光线AO射向平面镜,请作出入射光线AO的反射光线和法线。
图T3-1
2.在图T3-2中画出反射光线OB的入射光线,并标出入射角大小。
图T3-2
3.在图T3-3中画出物体AB通过平面镜所成的像A'B'。
图T3-3
4.如图T3-4所示,光线a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线,请根据反射光线a、b画出点光源S的位置并补全光路。
图T3-4
【强化训练2】　折射作图
5.在图T3-5中画出折射光线的大致位置。
图T3-5

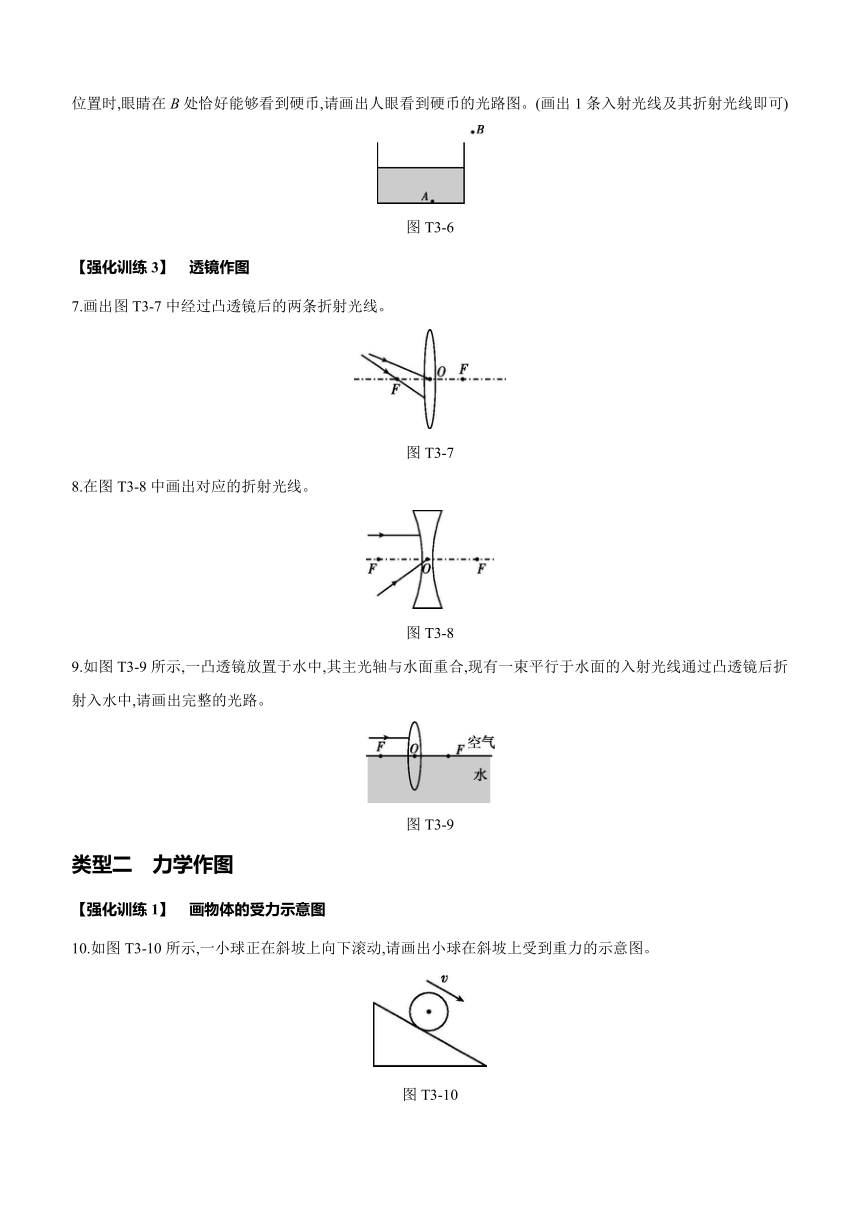

6.如图T3-6所示,空杯底部有一枚硬币A,由于杯壁的遮挡,眼睛在B处看不到硬币,逐渐往杯中加水至图中所示位置时,眼睛在B处恰好能够看到硬币,请画出人眼看到硬币的光路图。(画出1条入射光线及其折射光线即可)
图T3-6
【强化训练3】　透镜作图
7.画出图T3-7中经过凸透镜后的两条折射光线。
图T3-7
8.在图T3-8中画出对应的折射光线。
图T3-8
9.如图T3-9所示,一凸透镜放置于水中,其主光轴与水面重合,现有一束平行于水面的入射光线通过凸透镜后折射入水中,请画出完整的光路。
图T3-9
类型二　力学作图
【强化训练1】　画物体的受力示意图
10.如图T3-10所示,一小球正在斜坡上向下滚动,请画出小球在斜坡上受到重力的示意图。
图T3-10
11.[2022·青海]用一根细线系着一个小钢球做成一个摆。如图T3-11所示是小钢球摆动过程中某时刻的位置,画出此时小钢球受力的示意图(不计空气阻力)。
图T3-11
【强化训练2】　简单机械作图
12.如图T3-12所示,杠杆在水平位置平衡,货物A重150 N,拉力F1为动力,请在图中画出杠杆所受阻力F2及动力臂L1。
图T3-12
13.如图T3-13所示,杠杆OB可绕O点转动,在力F的作用下在水平位置平衡,画出力F的力臂L。
图T3-13
14.如图T3-14所示,在杠杆上的A点挂一重物,在B点对杠杆施加一个最小的力,使杠杆在此位置静止。在图中画出这个力及其力臂。
图T3-14
15.利用如图T3-15所示的滑轮组拉着重为10 N的物体A沿水平方向做匀速直线运动。请画出最省力的绕线情况,并画出物体A对地面压力的示意图。
图T3-15

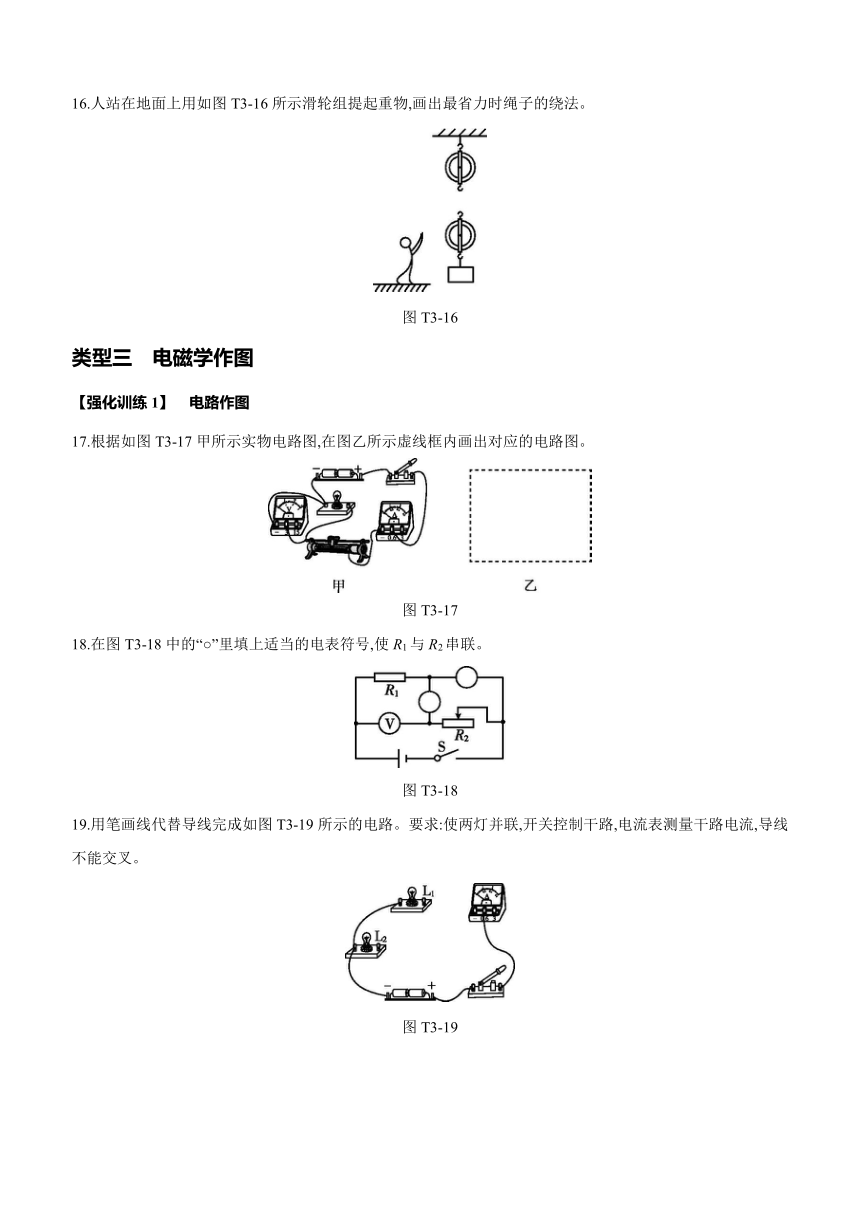

16.人站在地面上用如图T3-16所示滑轮组提起重物,画出最省力时绳子的绕法。
图T3-16
类型三　电磁学作图
【强化训练1】　电路作图
17.根据如图T3-17甲所示实物电路图,在图乙所示虚线框内画出对应的电路图。
图T3-17
18.在图T3-18中的“○”里填上适当的电表符号,使R1与R2串联。
图T3-18
19.用笔画线代替导线完成如图T3-19所示的电路。要求:使两灯并联,开关控制干路,电流表测量干路电流,导线不能交叉。
图T3-19
20.如图T3-20所示的电路中,有两根导线尚未连接,请用笔画线代替导线补全电路。要求:闭合开关S后,向右移动滑动变阻器的滑片P,小灯泡L亮度不变,电流表的示数变小。
图T3-20
21.[2022·贵港]请将图T3-21中各元件正确接入电路,其中开关只控制电灯。
图T3-21
【强化训练2】　磁现象作图
22.[2022·武威]如图T3-22所示,根据小磁针静止时N极的指向,判断电源的正负极,填在括号内。(用“+”“-”表示)
图T3-22
23.闭合开关S,小磁针静止在如图T3-23所示的位置。请标出小磁针的 N极并在实线上用箭头标出磁感线的方向。
图T3-23
24.如图T3-24所示,请根据小磁针静止后的指向及所标电流的方向,画出螺线管上导线的绕法。
图T3-24
