2023年中考物理（沪粤版）总复习达标检测卷（第十五至二十章）（含答案）

达标检测卷
(范围:第十五至二十章　时间:90分钟)
题 号 一 二 三 四 总分 总分人 核分人
得 分
第Ⅰ卷　选择题(共42分)
一、选择题(本题共14小题,每小题3分,共42分。在每小题给出的四个选项中,第1~12小题只有一项符合题目要求,第13~14小题有多项符合题目要求。全部选对的得3分,选对但不全的得2分,有选错的得0分)
1.有一种跳绳“智能握把”能自动计数,并将信息无线传递到手机上,这种信息传递利用的是 (　　)
A.电磁波 B.次声波 C.超声波 D.光导纤维
2.下列能源中属于可再生能源的是 (　　)
A.石油 B.煤炭 C.天然气 D.风能
3.世界上第一个发现电与磁之间联系的物理学家是 (　　)
A.欧姆 B.焦耳 C.奥斯特 D.法拉第
4.甲、乙为不同条形磁铁的两个磁极,弧线是部分未标方向的磁感线,如图1所示。根据图中小磁针静止时的指向判断甲、乙磁极的极性,下列描述正确的是(　　)
图1
A.甲、乙都是N极
B.甲、乙都是S极
C.甲是N极,乙是S极
D.甲是S极,乙是N极
5.下列说法中正确的是 (　　)
A.测温枪是利用红外线热效应来工作的
B.手机之间通话是利用光纤传送信息的
C.核电站是利用核聚变原理来发电的
D.能量是守恒的,不存在能源危机

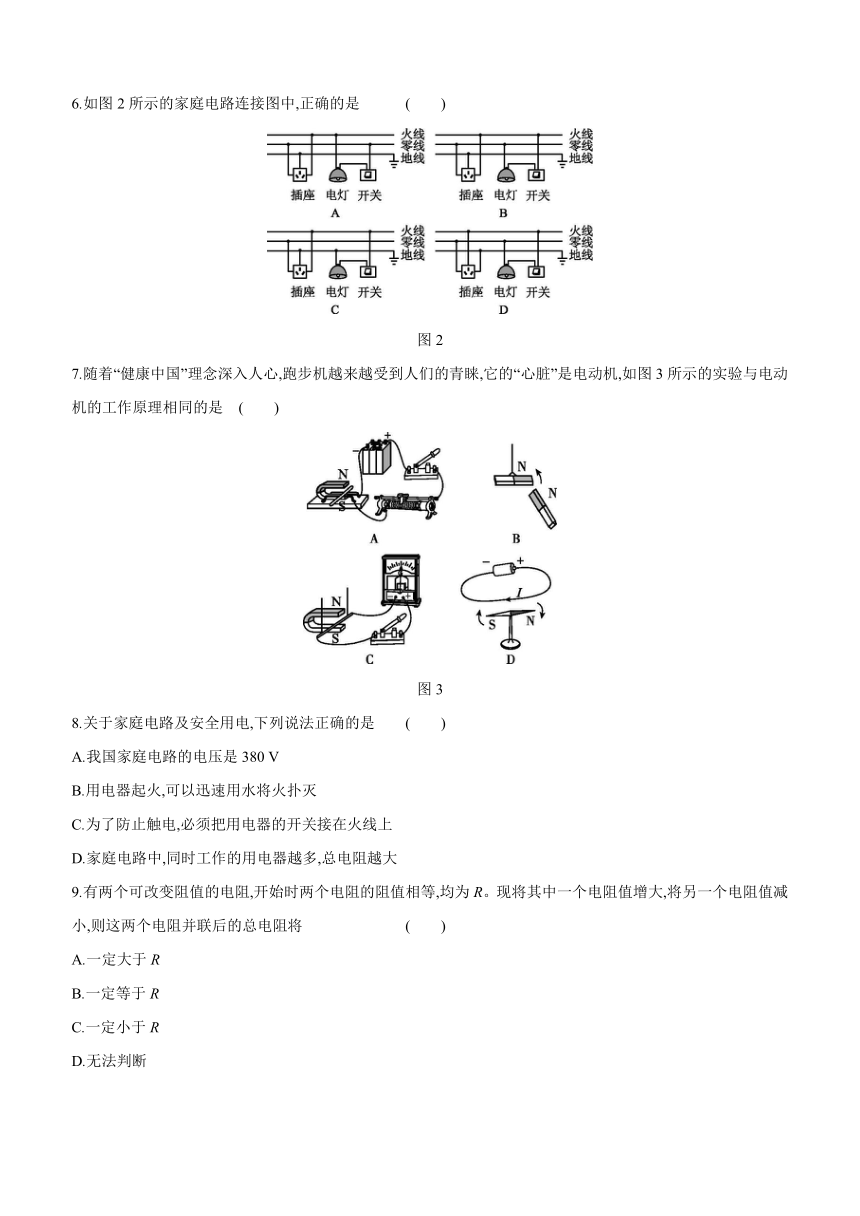

6.如图2所示的家庭电路连接图中,正确的是 (　　)
图2
7.随着“健康中国”理念深入人心,跑步机越来越受到人们的青睐,它的“心脏”是电动机,如图3所示的实验与电动机的工作原理相同的是 (　　)
图3
8.关于家庭电路及安全用电,下列说法正确的是 (　　)
A.我国家庭电路的电压是380 V
B.用电器起火,可以迅速用水将火扑灭
C.为了防止触电,必须把用电器的开关接在火线上
D.家庭电路中,同时工作的用电器越多,总电阻越大
9.有两个可改变阻值的电阻,开始时两个电阻的阻值相等,均为R。现将其中一个电阻值增大,将另一个电阻值减小,则这两个电阻并联后的总电阻将 (　　)
A.一定大于R
B.一定等于R
C.一定小于R
D.无法判断

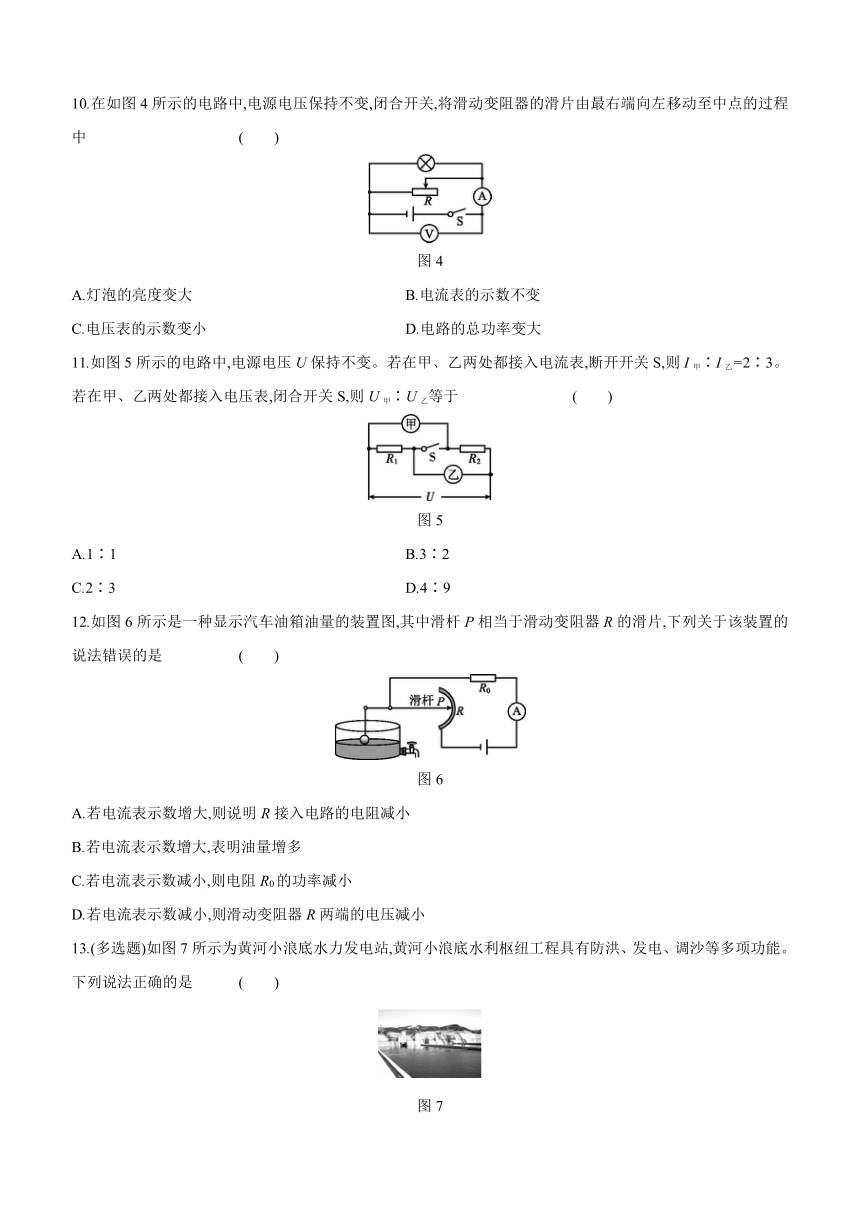

10.在如图4所示的电路中,电源电压保持不变,闭合开关,将滑动变阻器的滑片由最右端向左移动至中点的过程中 (　　)
图4
A.灯泡的亮度变大 B.电流表的示数不变
C.电压表的示数变小 D.电路的总功率变大
11.如图5所示的电路中,电源电压U保持不变。若在甲、乙两处都接入电流表,断开开关S,则I甲∶I乙=2∶3。若在甲、乙两处都接入电压表,闭合开关S,则U甲∶U乙等于 (　　)
图5
A.1∶1 B.3∶2
C.2∶3 D.4∶9
12.如图6所示是一种显示汽车油箱油量的装置图,其中滑杆P相当于滑动变阻器R的滑片,下列关于该装置的说法错误的是 (　　)
图6
A.若电流表示数增大,则说明R接入电路的电阻减小
B.若电流表示数增大,表明油量增多
C.若电流表示数减小,则电阻R0的功率减小
D.若电流表示数减小,则滑动变阻器R两端的电压减小
13.(多选题)如图7所示为黄河小浪底水力发电站,黄河小浪底水利枢纽工程具有防洪、发电、调沙等多项功能。下列说法正确的是 (　　)
图7
A.按照能源分类,水能是可再生能源
B.水力发电机的工作原理是电磁感应
C.水从高处下落的过程中,动能转化为重力势能
D.随着科技发展,水电站的能源利用率可达100%

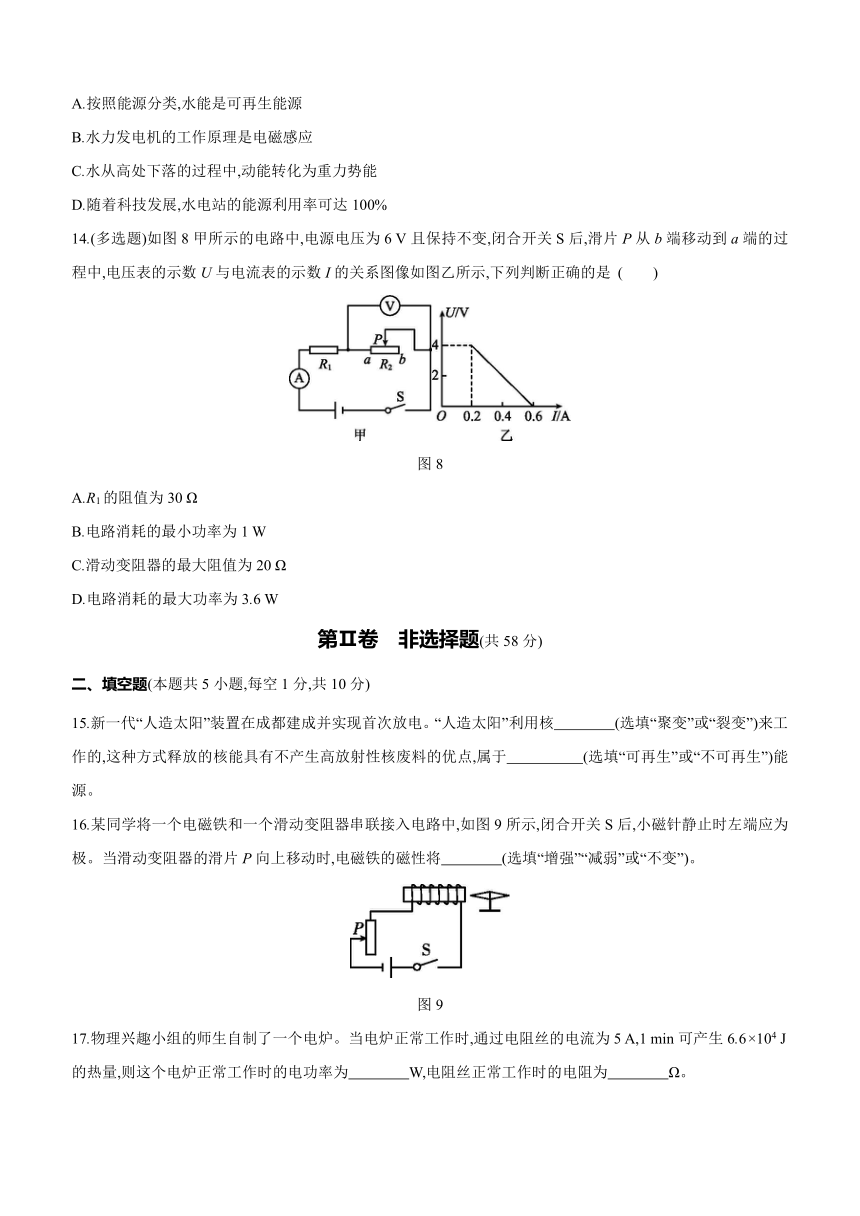

14.(多选题)如图8甲所示的电路中,电源电压为6 V且保持不变,闭合开关S后,滑片P从b端移动到a端的过程中,电压表的示数U与电流表的示数I的关系图像如图乙所示,下列判断正确的是 (　　)
图8
A.R1的阻值为30 Ω
B.电路消耗的最小功率为1 W
C.滑动变阻器的最大阻值为20 Ω
D.电路消耗的最大功率为3.6 W
第Ⅱ卷　非选择题(共58分)
二、填空题(本题共5小题,每空1分,共10分)
15.新一代“人造太阳”装置在成都建成并实现首次放电。“人造太阳”利用核　　　　(选填“聚变”或“裂变”)来工作的,这种方式释放的核能具有不产生高放射性核废料的优点,属于　　　　　(选填“可再生”或“不可再生”)能源。
16.某同学将一个电磁铁和一个滑动变阻器串联接入电路中,如图9所示,闭合开关S后,小磁针静止时左端应为　　　　极。当滑动变阻器的滑片P向上移动时,电磁铁的磁性将　　　　(选填“增强”“减弱”或“不变”)。
图9
17.物理兴趣小组的师生自制了一个电炉。当电炉正常工作时,通过电阻丝的电流为5 A,1 min可产生6.6×104 J的热量,则这个电炉正常工作时的电功率为　　　　W,电阻丝正常工作时的电阻为　　　　Ω。

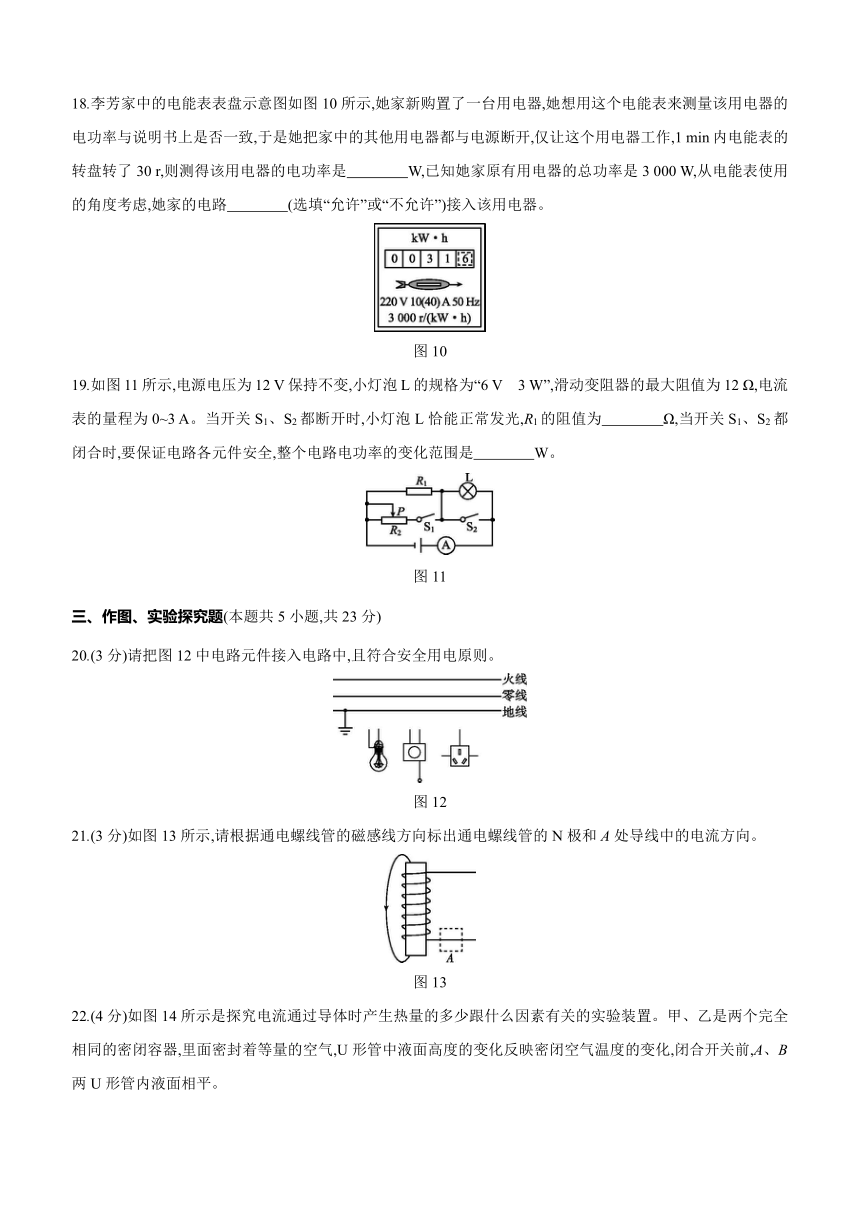

18.李芳家中的电能表表盘示意图如图10所示,她家新购置了一台用电器,她想用这个电能表来测量该用电器的电功率与说明书上是否一致,于是她把家中的其他用电器都与电源断开,仅让这个用电器工作,1 min内电能表的转盘转了30 r,则测得该用电器的电功率是　　　　W,已知她家原有用电器的总功率是3 000 W,从电能表使用的角度考虑,她家的电路　　　　(选填“允许”或“不允许”)接入该用电器。
图10
19.如图11所示,电源电压为12 V保持不变,小灯泡L的规格为“6 V　3 W”,滑动变阻器的最大阻值为12 Ω,电流表的量程为0~3 A。当开关S1、S2都断开时,小灯泡L恰能正常发光,R1的阻值为　　　　Ω,当开关S1、S2都闭合时,要保证电路各元件安全,整个电路电功率的变化范围是　　　　W。
图11
三、作图、实验探究题(本题共5小题,共23分)
20.(3分)请把图12中电路元件接入电路中,且符合安全用电原则。
图12
21.(3分)如图13所示,请根据通电螺线管的磁感线方向标出通电螺线管的N极和A处导线中的电流方向。
图13
22.(4分)如图14所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置。甲、乙是两个完全相同的密闭容器,里面密封着等量的空气,U形管中液面高度的变化反映密闭空气温度的变化,闭合开关前,A、B两U形管内液面相平。
图14
(1)实验中,容器乙外部的电阻的作用是使甲、乙两容器内导体中的　　　　　不相等。
(2)由于电流通过导体产生的热量不易直接测量,因此在实验中是通过观察U形管中液面高度的变化来显示甲、乙两容器内空气温度的变化,这里采用的物理研究方法是　　　　　。
(3)通过对比图中A、B两U形管中液面高度的变化,容器　　　　(选填“甲”或“乙”)中导体产生的热量较多。由此可知,在电阻和通电时间相同时,电流越　　　　(选填“大”或“小”),导体中产生的热量越多。
23.(4分)如图15所示,在“探究通电螺线管外部磁场的方向”实验中。
图15
(1)小磁针的作用是　　　　　　　　。
(2)在螺线管外部A、B两处放置小磁针,闭合开关,发现A处小磁针发生偏转,而B处小磁针不偏转,试说明B处小磁针不偏转的可能原因:　。
(3)将电池的正负极对调,重复上述实验,是为了探究通电螺线管外部磁场的方向与　　　　方向的关系。
(4)观察实验现象后,应立即断开开关,是为了　　　　　　。
24.(9分)小明用如图16甲所示的电路图来测量小灯泡正常发光时的电阻,小灯泡的额定电压为2.5 V,额定功率约为0.7 W。
图16
(1)请用笔画线代替导线,根据图甲把图乙实物电路连接完整。
(2)闭合开关前,应把滑动变阻器的滑片P移到　　　　(选填“A”或“B”)端。
(3)小明按电路图正确连接后,电压表、电流表的示数及灯泡亮度如下表所示,其中第3次实验时电压表示数如图丙所示,则该次实验数据是　　　　V。
实验序号 1 2 3 4 5
电压U/V 3.0 2.5 1.4 0.4
电流I/A 0.29 0.25 0.21 0.15 0.04
灯泡亮度 很亮 亮 较亮 暗 不发光
(4)由表中数据可知,灯泡正常发光时的电阻为　　　　。
(5)第5次实验时灯泡不发光的原因是　　　　　　　　　。
(6)小明想再测量一个定值电阻Rx的阻值,但电压表坏了。于是他利用刚才实验用的灯泡及表中第2次实验的数据,设计了如图丁所示的电路,请把他的实验步骤补充完整。
①先只闭合开关　　　　,调节滑动变阻器使电流表的示数为　　　　A;
②只闭合开关　　　　,读出电流表的示数为I;
③Rx阻值的表达式为Rx=　　　　　　。
四、综合应用题(本题共2小题,共25分。要求写出必要的文字说明、运算公式和重要演算步骤,答案必须写出数值和单位)
25.(12分)如图17所示是某型号电饭锅工作原理的简化电路图,电饭锅有两挡,分别是高温烧煮挡和低温焖饭挡。S1为挡位自动控制开关,R1和R2为电热丝,R1的阻值为80 Ω,高温烧煮挡的功率为660 W。求:
(1)高温烧煮时干路中的电流。
(2)电阻丝R2的阻值。
(3)电饭锅低温焖饭0.5 h消耗的电能。
图17
26.(13分)如图18所示电路中,灯泡L标有“6 V　3 W”字样(不计温度对灯丝电阻的影响)。当开关S1、S2均闭合,滑动变阻器的滑片P在最左端时,电流表示数为1.5 A,并且灯泡L正常发光;当开关S1闭合、S2断开,滑动变阻器的滑片P在中点时,电流表的示数为0.25 A。求:
(1)电源电压。
(2)定值电阻R的阻值。
(3)开关S1闭合后,电路中的最小功率。
图18
答案
1.A　2.D　3.C　4.B　5.A　6.B　7.A
8.C　[解析]我国家庭电路的电压是220 V,A错误;用电器起火时,应立即切断电源,再灭火,但不能用水灭火,B错误;开关必须接在火线上,以保证用电器不工作时与火线断开,C正确;家庭电路中的用电器都是并联的,同时工作的用电器越多,总电阻越小,D错误。
9.C
10.D　[解析]由图可知,灯泡与滑动变阻器并联,电压表测电源电压,电流表测干路中的电流。电源电压不变,闭合开关,将滑动变阻器的滑片由最右端向左移动至中点的过程中,灯泡两端的电压不变,通过灯泡的电流不变,灯泡的亮度不变;滑动变阻器连入电路的阻值变小,通过它的电流变大,干路电流变大,电流表示数变大,故A、B错误。电压表测电源电压,其示数不变,故C错误。由上述知,干路电流变大,则由P=UI可知,电路的总功率变大,故D正确。
11.C　12.D　13.AB
14.CD　[解析]由图甲可知,闭合开关S后,定值电阻R1与滑动变阻器R2串联,电压表测R2两端的电压,电流表测电路中的电流。当滑片位于a端时,滑动变阻器接入电路中的电阻为零,此时电路中的电流最大,由图乙可知,电路中的最大电流I大=0.6 A,由I=可得,R1的阻值R1==10 Ω,故A错误;由P=UI得,当电路中的电流最小时,电路消耗的电功率最小,由图乙可知,电路中的最小电流I小=0.2 A,则电路消耗的最小功率P小=UI小=6 V×0.2 A=1.2 W,故B错误;当滑片位于b端时,滑动变阻器接入电路中的电阻最大,此时电路中的电流最小,电压表的示数最大,由图乙可知,电压表的最大示数U大=4 V,则滑动变阻器的最大阻值R2==20 Ω,故C正确;由P=UI得,当电路中的电流最大时,电路消耗的电功率最大,则电路消耗的最大功率P大=UI大=6 V×0.6 A=3.6 W,故D正确。
15.聚变　不可再生
16.S　增强
17.1 100　44
18.600　允许　
[解析]该用电器消耗的电能W==0.01 kW·h=3.6×104 J,则该用电器的电功率P==600 W,电能表能够承受的最大功率Pmax=UImax=220 V×40 A=8 800 W,接入该用电器后,电路总功率P总=3 000 W+600 W=3 600 W<8 800 W,所以允许接入该用电器。
19.12　24~36
20.如图所示
21.如图所示
22.(1)电流　(2)转换法　(3)甲　大
23.(1)显示磁场方向　
(2)N极指向与磁场方向相同
(3)电流　
(4)保护电路
[解析] (1)小磁针的作用是显示磁场方向。
(2)A处小磁针发生偏转,B处小磁针不偏转,可能是B处小磁针N极指向正好与该处磁场方向相同。
(3)将电池的正负极对调重复实验时,线圈中电流方向改变,这是为了探究通电螺线管外部磁场的方向与电流方向的关系。
(4)本实验中,闭合开关,电路处于短路状态,观察实验现象后,应立即断开开关,是为了保护电路。
24.(1)如图所示
(2)B　(3)2　(4)10 Ω　(5)实际功率过小
(6)①S2　0.25　②S1　③
25.解:(1)由P=UI得,高温烧煮时干路中的电流
I高温==3 A。
(2)当开关S1和S都闭合时,两电阻并联,此时总电阻较小,由P=可知,此时为高温烧煮挡;由(1)中可知,此时干路中的电流为3 A,
R1所在支路的电流为I1==2.75 A,
则R2所在支路的电流为I2=I高温-I1=3 A-2.75 A=0.25 A,
电阻丝R2的阻值为R2==880 Ω。
(3)当只闭合开关S时,电路为R2的简单电路,此时总电阻较大,由P=可知,此时为低温焖饭挡,功率为
P低温==55 W,
电饭锅低温焖饭0.5 h消耗的电能是
W=P低温t=55 W×0.5×60×60 s=9.9×104 J。
26.解:(1)由图可知,当开关S1、S2均闭合,滑动变阻器的滑片P在最左端时,灯泡L与定值电阻R并联,此时灯泡L正常发光,由并联电路的特点可知,电源电压U源=UL=6 V。
(2)灯泡正常发光时,通过灯泡的电流IL==0.5 A,
由于灯泡与定值电阻并联,电流表测干路中的电流,故通过R的电流IR=I总-IL=1.5 A-0.5 A=1 A,
故R的阻值R==6 Ω。
(3)小灯泡的电阻RL==12 Ω,
当开关S1闭合、S2断开,滑动变阻器的滑片P在中点时,小灯泡L和滑动变阻器串联,此时电路中的总电阻R总==24 Ω,
则此时滑动变阻器连入电路的阻值R半=R总-RL=24 Ω-12 Ω=12 Ω,
故滑动变阻器的总阻值R滑=2R半=2×12 Ω=24 Ω,
当电路中的总电阻最大时,即滑动变阻器全部连入电路并与小灯泡串联时,电路中电流最小,电路的总功率最小,故电路的最小功率
P最小==1 W。
