(共18张PPT)
第一章 有机化合物的结构特点与研究方法
第二节 研究有机化合物的一般方法
第2课时 实验式、分子式和分子结构的确定

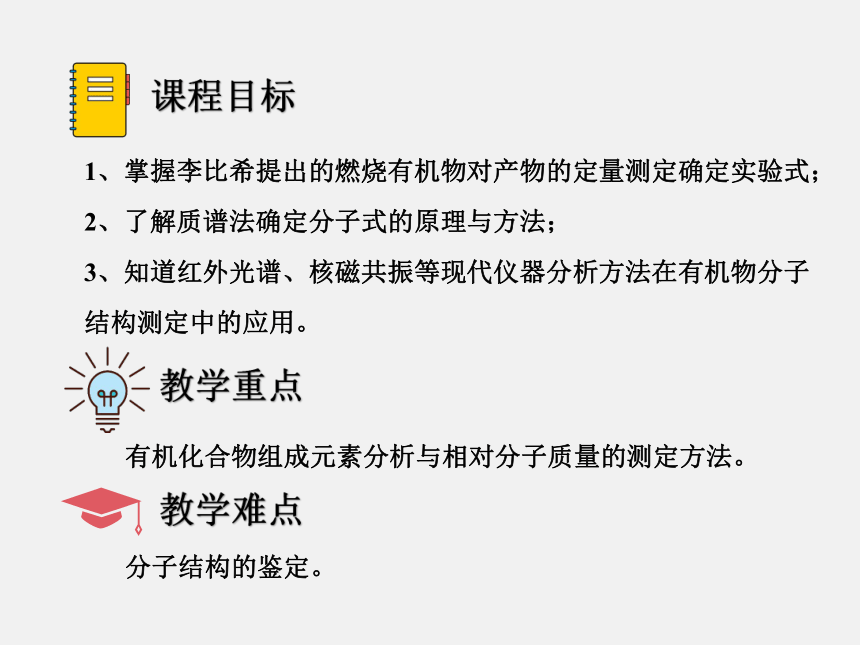

1、掌握李比希提出的燃烧有机物对产物的定量测定确定实验式；
2、了解质谱法确定分子式的原理与方法；
3、知道红外光谱、核磁共振等现代仪器分析方法在有机物分子结构测定中的应用。
课程目标
教学重点
有机化合物组成元素分析与相对分子质量的测定方法。
教学难点
分子结构的鉴定。
01
确定实验式
——元素分析
取一定量含C、H（O）的有机物
加氧化铜
加热氧化
H2O
CO2
用无水
CaCl2吸收
用KOH浓
溶液吸收
得前后质量差
得前后质量差
计算C、H含量
计算O含量
得出实验式

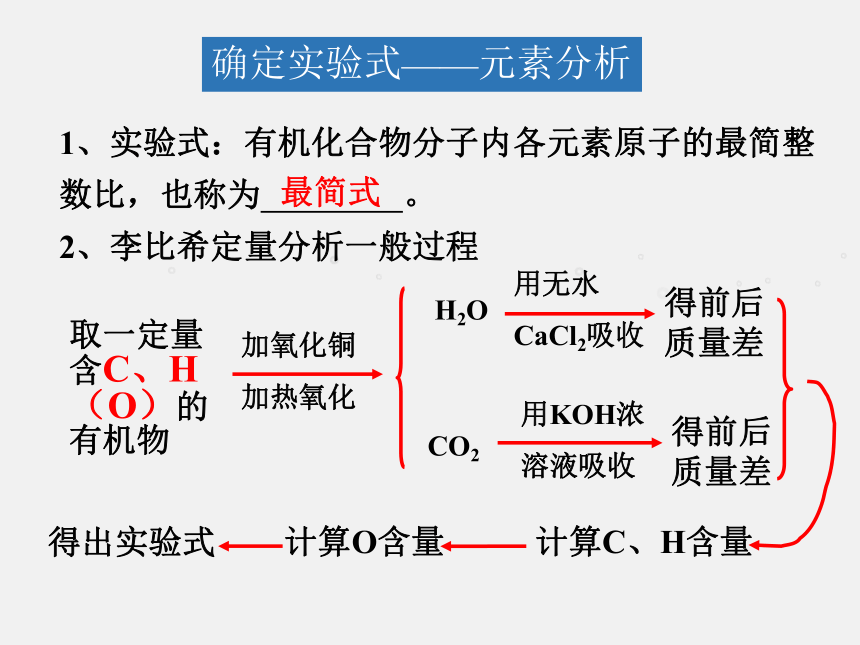

确定实验式——元素分析
1、实验式：有机化合物分子内各元素原子的最简整数比，也称为 。
2、李比希定量分析一般过程
最简式
确定实验式——元素分析

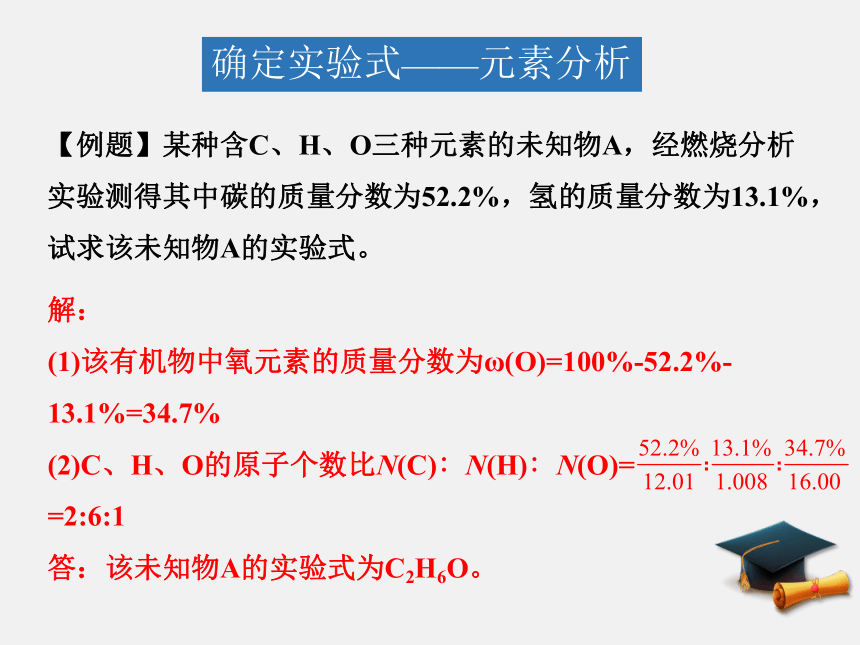

【例题】某种含C、H、O三种元素的未知物A，经燃烧分析实验测得其中碳的质量分数为52.2%，氢的质量分数为13.1%，试求该未知物A的实验式。
解：
(1)该有机物中氧元素的质量分数为ω(O)=100%-52.2%-13.1%=34.7%
(2)C、H、O的原子个数比N(C)∶N(H)∶N(O)= =2:6:1
答：该未知物A的实验式为C2H6O。
归纳总结

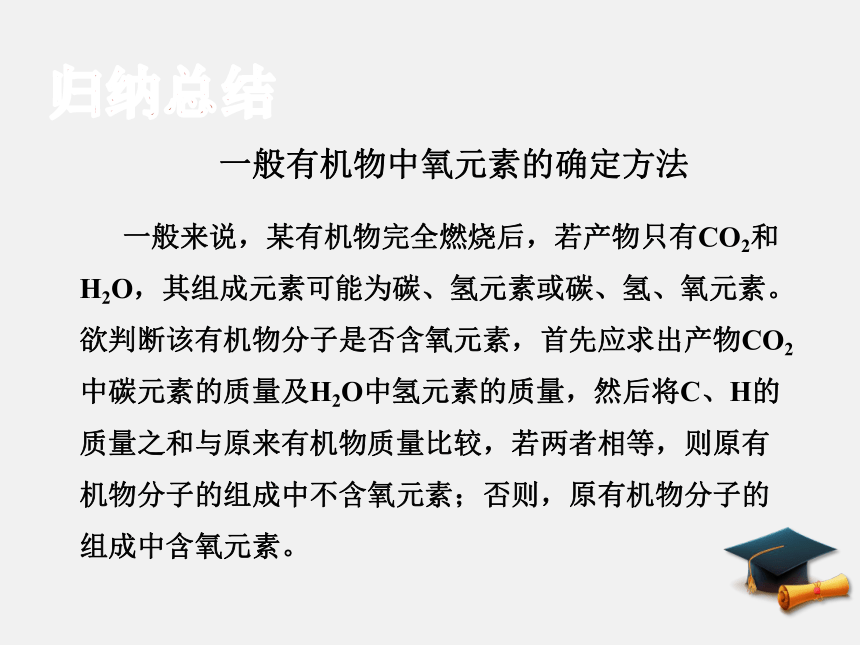

一般来说，某有机物完全燃烧后，若产物只有CO2和H2O，其组成元素可能为碳、氢元素或碳、氢、氧元素。欲判断该有机物分子是否含氧元素，首先应求出产物CO2中碳元素的质量及H2O中氢元素的质量，然后将C、H的质量之和与原来有机物质量比较，若两者相等，则原有机物分子的组成中不含氧元素；否则，原有机物分子的组成中含氧元素。
一般有机物中氧元素的确定方法
02
确定分子式
——质谱法
确定分子式——质谱法
1、原理
质谱仪用高能电子流等轰击样品，使有机分子失去电子，形成带 的分子离子和碎片离子等。这些离子因 不同、 不同，在电场和磁场中的运动行为不同。计算机对其进行分析后，得到它们的 与 的比值，即质荷比。以质荷比为横坐标，以各类离子的相对丰度为纵坐标记录测试结果，就得到有机化合物的质谱图。
2、相对分子质量确定
质谱图中 的分子离子峰或质荷比 表示样品中分子的相对分子质量。
正电荷
质量
电荷
相对质量
电荷数
最右侧
最大值
确定分子式——质谱法
【例题】下图是某未知物A(实验式为C2H6O)的质谱图，由此可确定该未知物的相对分子质量为 。
46
归纳总结
(1)根据有机物中各元素的质量分数，求出有机物的实验式，再根据有机物的相对分子质量确定分子式。
(2)根据有机物的摩尔质量和各元素的质量分数，求出
1 mol 该有机物中各元素原子的物质的量，从而确定出该有机物的分子式。
(3)根据有机物燃烧时消耗O2的量及产物的量，求出有机物的实验式，再通过计算确定出有机物的分子式。
确定分子式的方法
归纳总结
(4)化学方程式法
利用有机反应中反应物、生成物之间“量”的关系求分子式的方法。在有机化学中，常利用有机物燃烧等方程式对分子式进行求解。常用的化学方程式有：
归纳总结
(5)余数法
用烃的相对分子质量除以14，看商数和余数。
其中商数A为烃中的碳原子数，此法适用于具有特定通式的烃(如烷烃、烯烃、炔烃、苯和苯的同系物等)。
03
确定分子结构
——波谱分析
确定分子结构——波谱分析
1、红外光谱
(1)作用：初步判断某有机物分子中所含有的 。
(2)原理：不同的化学键或官能团的吸收频率不同，在红外光谱图上将处于不同的位置。
例如：分子式为C2H6O的红外光谱上发现有O—H、C—H和C—O的吸收峰，可推知该
分子的结构简式为 。
化学键或官能团
C2H5OH
确定分子结构——波谱分析
2、核磁共振氢谱
(1)作用：测定有机物分子中氢原子的类型和它们的相对数目。
(2)原理：处于不同化学环境中的氢原子因产生共振时吸收电磁波的频率不同，相应的信号在谱图上出现的位置也不同，具有不同的化学位移，而且吸收峰的面积与 成正比。
(3)分析：吸收峰数目＝ ，吸收峰面积比＝ 。
氢原子数
氢原子类型种类
氢原子数之比
确定分子结构——波谱分析
【例题】某未知物A的分子式为C2H6O，核磁共振氢谱如下图，则有 种处于不同化学环境的氢原子，个数比为 ，说明该未知物A的结构简式为 。
3
3∶2∶1
CH3CH2OH
确定分子结构——波谱分析
3、X射线衍射
(1)原理：X射线是一种波长很短(约10－10m)的电磁波，它和晶体中的原子相互作用可以产生衍射图。经过计算可以从中获得分子结构的有关数据，包括键长、键角等分子结构信息。
(2)应用：将X射线衍射技术用于有机化合物(特别是复杂的生物大分子)晶体结构的测定，可以获得更为直接而详尽的结构信息。
教学课件
感谢观看
