课件16张PPT。实验:研究平抛运动方案一平抛运动仪演示记录（1）实验原理平抛运动：初速度v0
只受重力作用轨迹描绘方法：

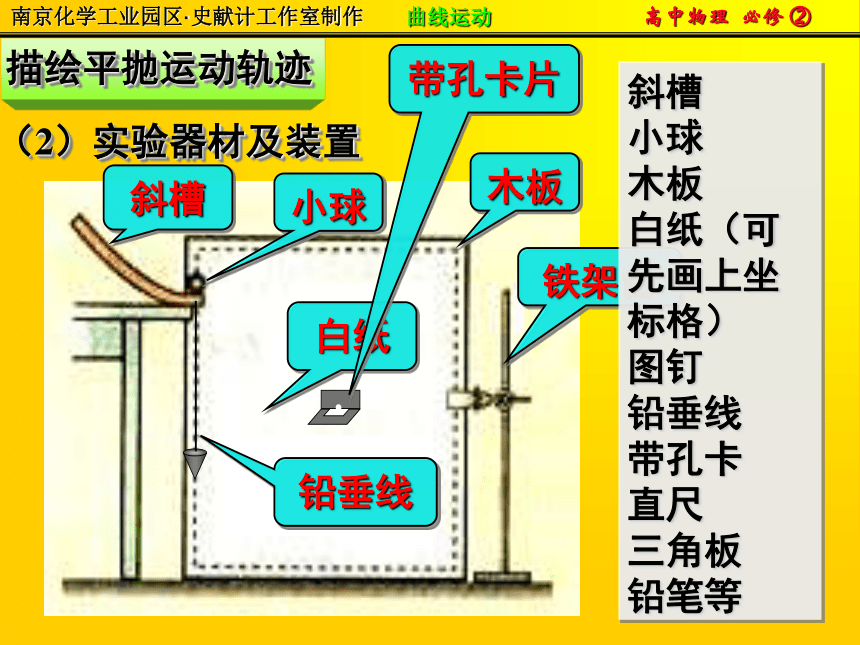

记录不同时刻物体在空间位置（2）实验器材及装置斜槽小球木板铁架台白纸铅垂线斜槽
小球
木板
白纸（可先画上坐标格）
图钉
铅垂线
带孔卡
直尺
三角板

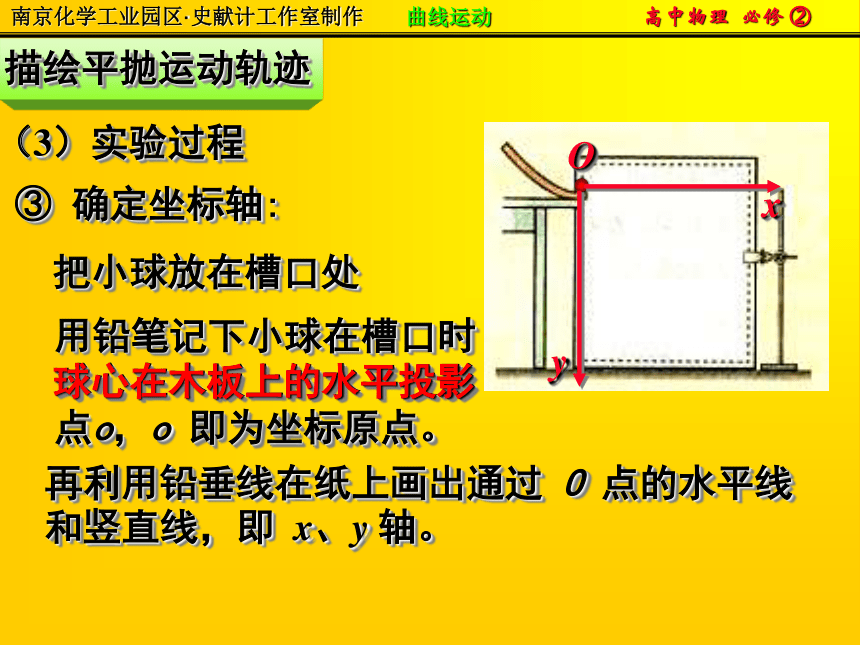

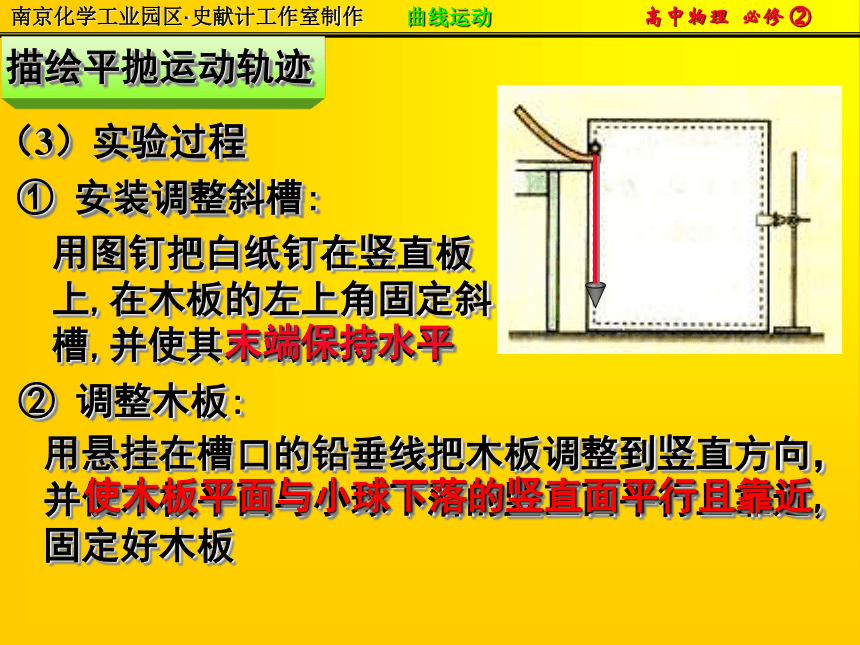

铅笔等带孔卡片（3）实验过程① 安装调整斜槽:用图钉把白纸钉在竖直板上,在木板的左上角固定斜槽,并使其末端保持水平末端保持水平② 调整木板:用悬挂在槽口的铅垂线把木板调整到竖直方向，并使木板平面与小球下落的竖直面平行且靠近，固定好木板使木板平面与小球下落的竖直面平行且靠近,（3）实验过程③ 确定坐标轴:把小球放在槽口处用铅笔记下小球在槽口时球心在木板上的水平投影点o，o 即为坐标原点。再利用铅垂线在纸上画出通过 O 点的水平线和竖直线，即 x、y 轴。O球心在木板上的水平投影（3）实验过程④ 确定小球释放点:选择一个小球在斜槽上合适的位置由静止释放,使小球运动轨迹大致经过白纸的右下角。大致经过白纸的右下角。由静止释放，⑤ 描绘运动轨迹:将带孔的卡片放在小球可能经过的位置上在此位置附近反复调整卡片让小球无碰撞地从孔中通过,用铅笔将该位置画在白纸上。用同样的方法,从同一位置释放小球,在小球运动路径上描下若干点，然后将这些点用光滑曲线描绘出来。运动路径同一位置（4）实验过程中注意事项① 应保持斜槽末端的切线水平切线水平② 钉有坐标纸的木板竖直，并使小球的运动
靠近坐标纸但不接触竖直靠近坐标纸但不接触④ 在斜槽上释放小球的高度应适当③ 小球每次必须从斜槽上同一位置无初速度
滚下同一位置无初速度⑤ 小球做平抛运动的起点不是槽口的端点，
应是小球在槽口时球心在木板上的水平

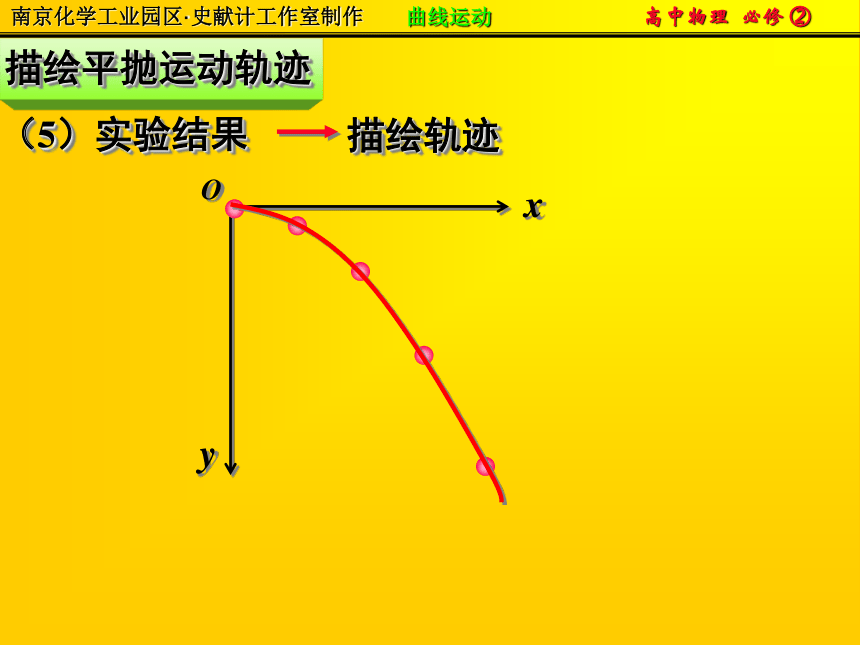

投影点。球心在木板上的水平投影点。（5）实验结果方案二水平喷出的细水柱显示平抛运动的轨迹水平喷出的细水柱即为平抛运动的轨迹。喷嘴（比细管更细的硬管）使A 处的水的压强始终等于大气压透明胶片细管方案三找绘出平抛运动物体的轨迹y4y1y2y3若轨迹为抛物线则 y、x 满足y = ax2测量 y，求 a判断结果根据轨迹测量A轨迹上取点 A测量x、y计算初速度实际测量时要多次测量求平均值多次几个测量点A、B、C、D、E测量记录（g = 9.8 m/s2）测量点v0 / m·s－1x / my / mt / s运动时间初速度平均值v0 / m·s－1ABCD根据一段轨迹求初速度如图为某小球做平抛运动时，
用闪光照相的方法获得的相
片的一部分，图中背景方格
的边长为5cm，并把这一部
分放在图中的坐标系内，则：
（1）小球平抛运动的初速度；
（2）闪光的时间间隔；
（3）小球过A点的速率；
（4）抛出点的坐标。
（g = 10m/s2）1.50.11.8(-5cm,0) 如图所示的实验装置，竖直立于槽口前某处且和斜槽所在的平面垂直，使小球从斜槽上紧靠挡板处由静止滚下，小球撞在木板上留下痕迹A；将木板向后移距离x，再使小球从斜槽上紧靠挡板处由静止滚下，小球撞在木板上留下痕迹B；又将木板再向后移距离 x，小球再从斜槽上紧靠挡板处由静止滚下，再得到痕迹C．若测得木板每次后移距离x =20.00cm，A、B间距离y1 =4.70cm，B、C间距离y2 =14.50cm．（g取9.80m/s2） 根据以上直接测量的物理量推导出小球初速度的计算公式为v0 = ．（用题中所给字母表示）．小球初速度值为 m/s。2
