图像分析题

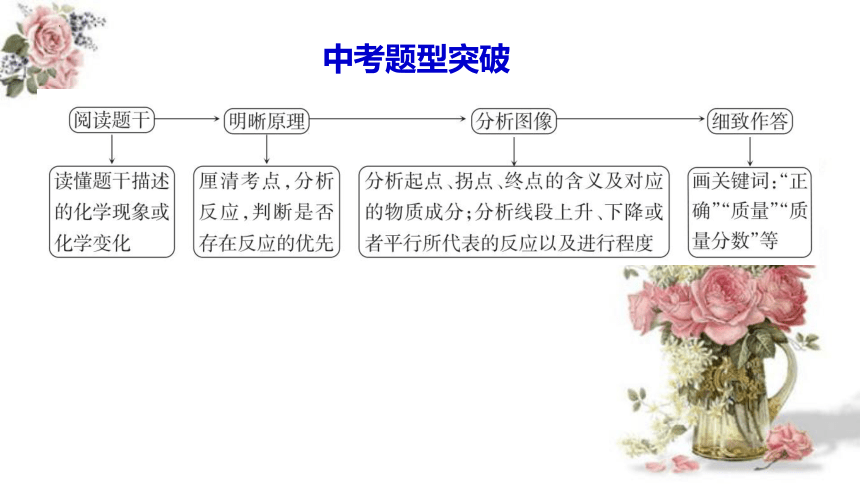

中考题型突破

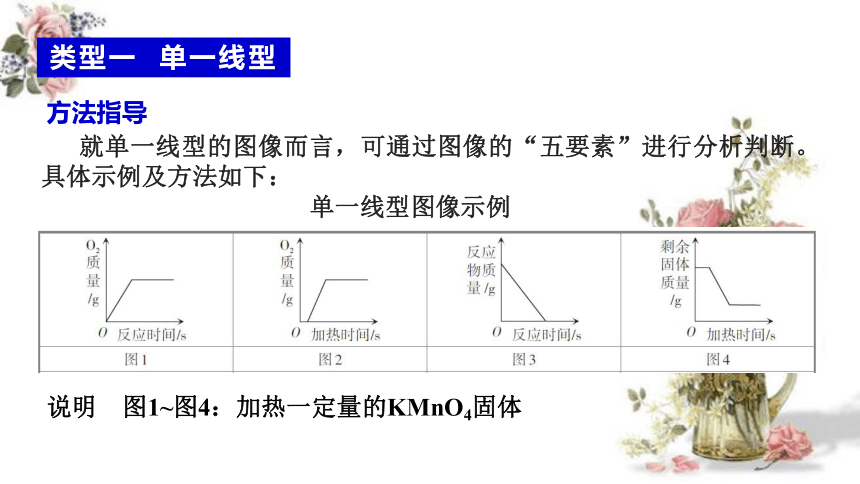

就单一线型的图像而言，可通过图像的“五要素”进行分析判断。具体示例及方法如下：
类型一 单一线型
方法指导
单一线型图像示例
说明 图1~图4：加热一定量的KMnO4固体

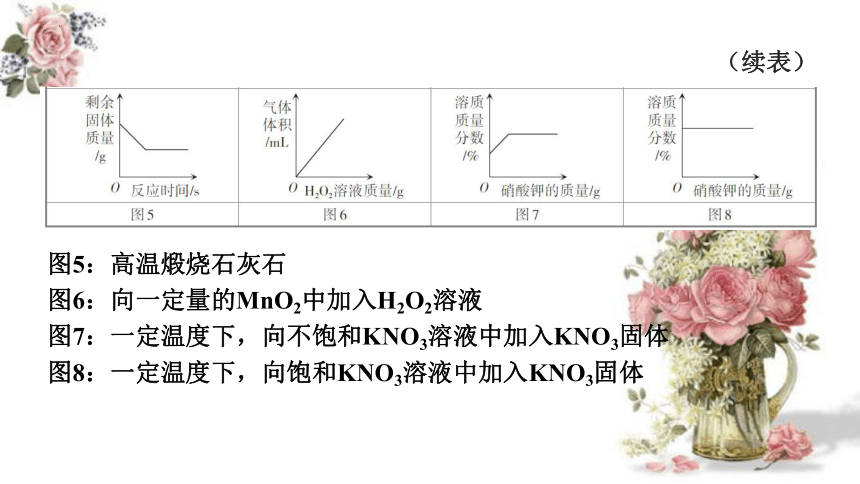

（续表）
图5：高温煅烧石灰石
图6：向一定量的MnO2中加入H2O2溶液
图7：一定温度下，向不饱和KNO3溶液中加入KNO3固体
图8：一定温度下，向饱和KNO3溶液中加入KNO3固体

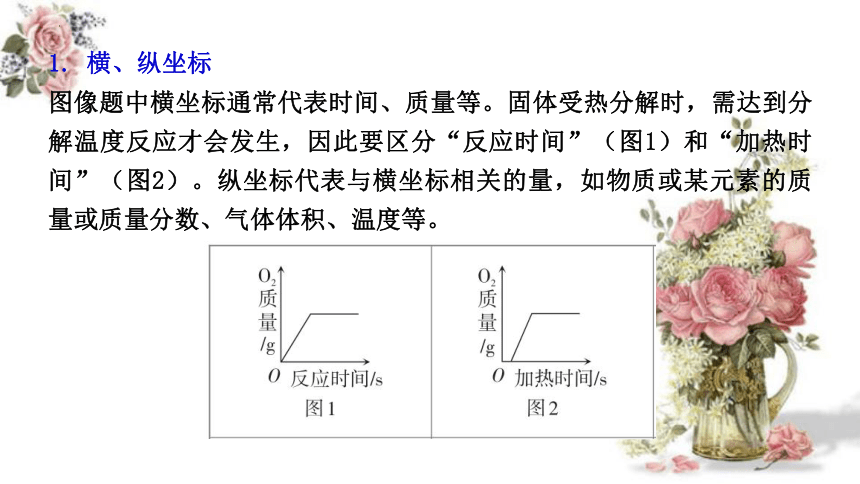

1. 横、纵坐标
图像题中横坐标通常代表时间、质量等。固体受热分解时，需达到分解温度反应才会发生，因此要区分“反应时间”（图1）和“加热时间”（图2）。纵坐标代表与横坐标相关的量，如物质或某元素的质量或质量分数、气体体积、温度等。

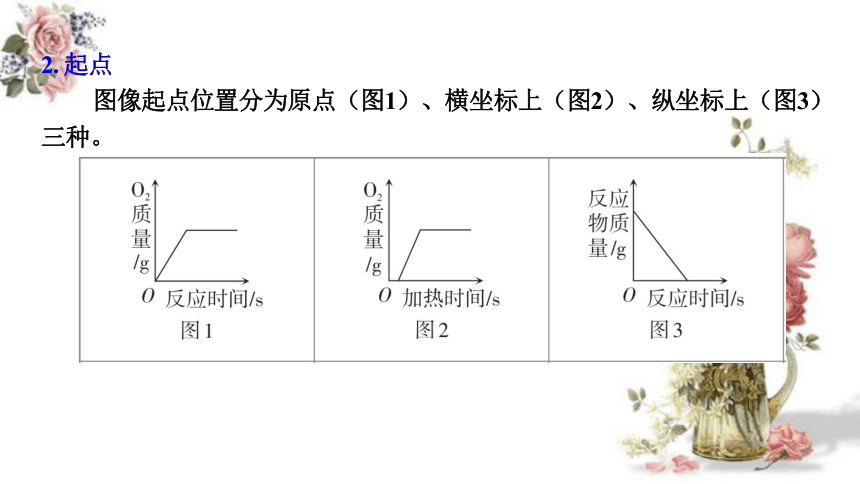

2. 起点
图像起点位置分为原点（图1）、横坐标上（图2）、纵坐标上（图3）三种。

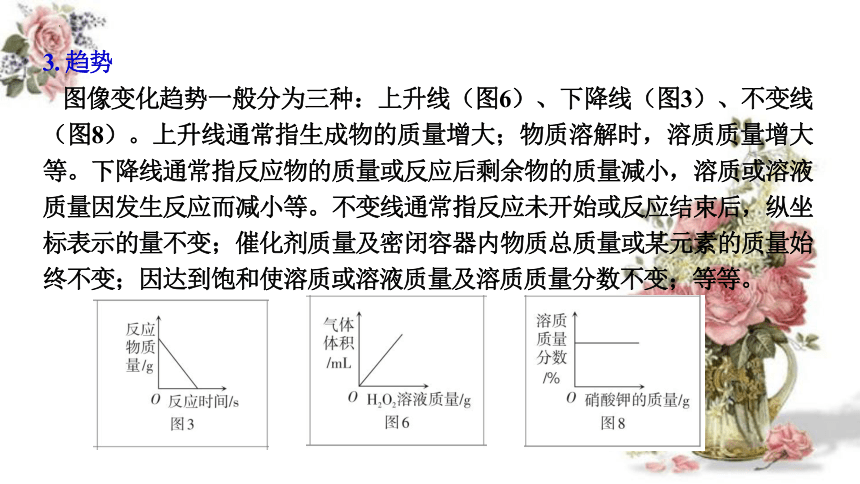

3. 趋势
图像变化趋势一般分为三种：上升线（图6）、下降线（图3）、不变线（图8）。上升线通常指生成物的质量增大；物质溶解时，溶质质量增大等。下降线通常指反应物的质量或反应后剩余物的质量减小，溶质或溶液质量因发生反应而减小等。不变线通常指反应未开始或反应结束后，纵坐标表示的量不变；催化剂质量及密闭容器内物质总质量或某元素的质量始终不变；因达到饱和使溶质或溶液质量及溶质质量分数不变；等等。

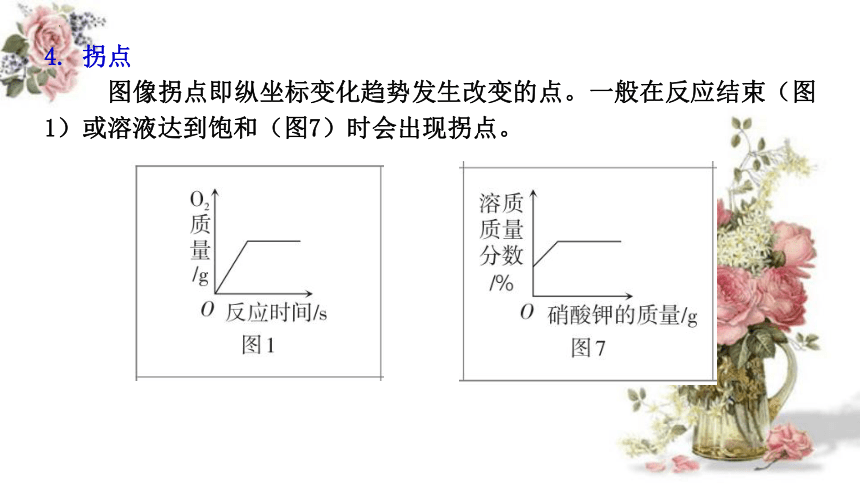

4. 拐点
图像拐点即纵坐标变化趋势发生改变的点。一般在反应结束（图1）或溶液达到饱和（图7）时会出现拐点。

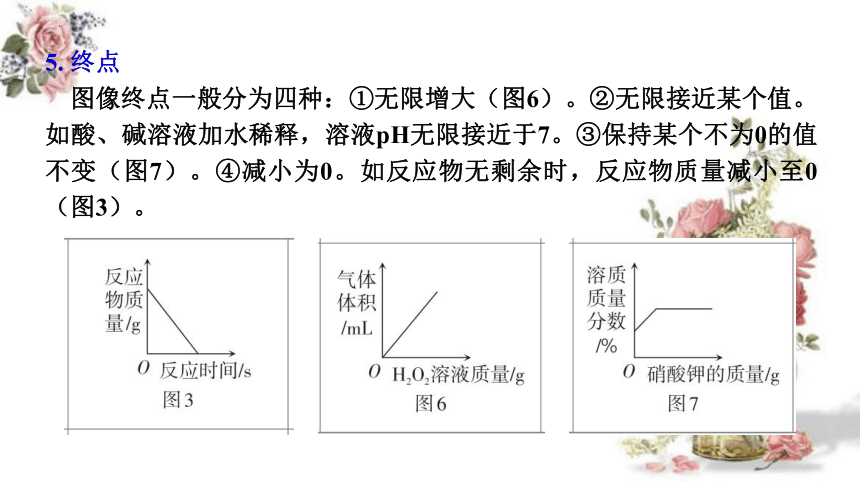

5. 终点
图像终点一般分为四种：①无限增大（图6）。②无限接近某个值。如酸、碱溶液加水稀释，溶液pH无限接近于7。③保持某个不为0的值不变（图7）。④减小为0。如反应物无剩余时，反应物质量减小至0（图3）。
针对训练
1.下列图像能正确反映对应变化关系的是 （　　　）
C
A. 向一定量的盐酸中加入水
B. 加热一定质量的高锰酸钾
C. 高温煅烧一定量的石灰石
D. 红磷在密闭装置内燃烧
2. 下列图像能正确表示对应关系的是（　　　）
D
A. 一定质量的氢氧化钠固体溶于水中
B. 向氢氧化钠溶液中滴加过量的稀盐酸
C. 向一定量H2O2溶液中加入MnO2固体
D. 向CuSO4溶液中加入足量的Fe粉
3.（2022包头改编）下列四组实验均是向盛有不同物质的烧杯中逐滴加入X溶液至过量，生成沉淀或气体的质量与加入X溶液的质量关系，符合图像的一组是（　　　）
D
4.在燃烧匙中放入一定质量的硫，点燃后伸入一瓶氧气中（瓶内有水），下列与该实验有关的图像正确的是（　　　）
A
5.同学们在实验室里用下图所示装置进行了实验，与该实验有关的下列图像正确的是（　　　）
D
6.“归纳整理”是一种很好的学习方法。下面是同学们在复习中梳理得到的一组图像，其中图像与实验表述一致的是（　　　）
A. 加水稀释 NaOH溶液
B. 一定温度下，向不饱和 KNO3溶液中加入KNO3固体
C. 向一定量的 Na2SO4溶液中滴加 BaCl2溶液
D. 在密闭容器中，镁带燃烧前后固体质量的变化
B
方法指导
有多条线的图像，先判断是否都发生了化学反应。如果是，可采用画垂线的方法，依据垂线与每条线交点的位置高低是否符合实际情况进行分析判断。例如可以画垂直于横坐标的一条线，观察横坐标量相等时，纵坐标值的相对大小（图1、3）；也可在拐点处画垂直于横坐标的多条线，观察反应结束时横、纵坐标表示量的相对大小关系（图2、4）。
类型二 多条线型
多条线型图像示例
针对训练
1. 向质量和溶质质量分数都相同的稀硫酸中分别加入等质量且过量的锌粉和铁粉，下列图像正确的是（　　　）
D
2.图像能直观表达化学反应中相关量的关系。下列图像能正确反映其对应关系的是（　　　）
A. 向等质量的Mg和Al中分别加入足量溶质质量分数相同的稀盐酸
B. 向等质量的Mg和MgO中分别加入足量溶质质量分数相同的稀硫酸
C. 分别向等质量的大理石中滴加足量溶质质量分数相同的稀盐酸
D. 电解水一段时间（忽略气体的溶解）
B
方法指导
对于特殊图像，需要特别关注题目涉及的实际变化过程，考虑相关量受其他因素干扰出现的变化，注意终点或拐点位置是否符合实际情况。例如向一定量的饱和氢氧化钙溶液中加入一定量的氧化钙固体，整个过程及典型图像如下：
类型三 特殊图像
说明：当氢氧化钙部分析出时，溶质质量及溶质质量分数减小；温度恢复至室温后，部分氢氧化钙固体重新溶解，溶质质量及溶质质量分数增大。由于溶剂水的质量已减少，故溶质质量及溶液质量最终低于起始位置（图3）；由于最终所得溶液仍然是原温度下的饱和溶液，故溶质质量分数及溶解度最终与起始位置齐平（图4）。
向一定量的饱和氢氧化钙溶液中加入一定量的氧化钙固体
针对训练
1.向一定温度、一定量的饱和氢氧化钙溶液中加入适量的氧化钙，下列图像符合实际变化过程的是（　　　）
B
2.学会识图能发展科学思维。一小块未打磨的铝片和一定质量的稀盐酸反应，产生气泡的快慢和反应时间的关系如图所示。下列猜想正确的有（　　　）
①0～t1阶段，可能是铝表面有层
氧化膜
②t1～t2阶段，可能是铝和稀盐酸
反应放出热量
③t3时刻，可能是稀盐酸过量
④t3时刻，可能是稀盐酸不足
A. 1项 B. 2项 C. 3项 D. 4项
D
