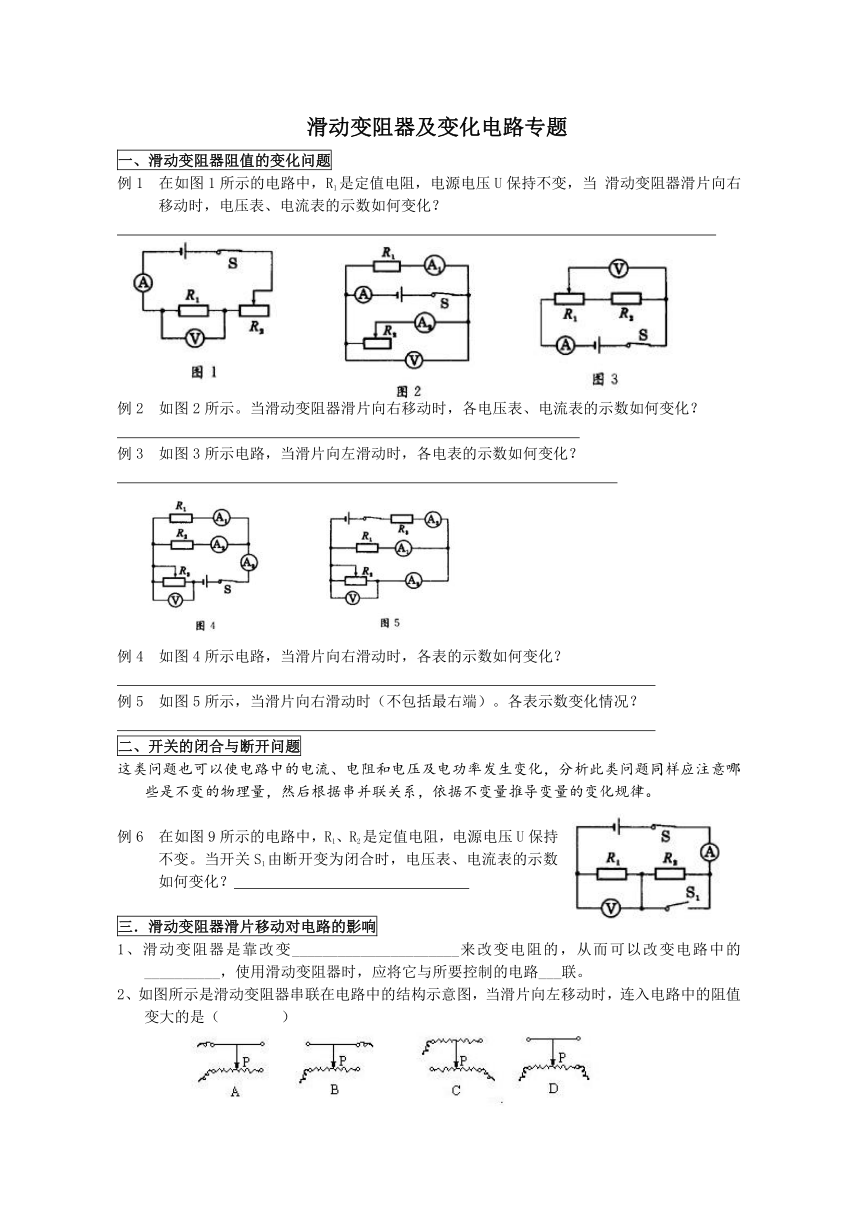

滑动变阻器及变化电路专题
一、滑动变阻器阻值的变化问题
例1　在如图1所示的电路中，R1是定值电阻，电源电压U保持不变，当 滑动变阻器滑片向右移动时，电压表、电流表的示数如何变化？

例2　如图2所示。当滑动变阻器滑片向右移动时，各电压表、电流表的示数如何变化？

例3　如图3所示电路，当滑片向左滑动时，各电表的示数如何变化？

例4　如图4所示电路，当滑片向右滑动时，各表的示数如何变化？

例5　如图5所示，当滑片向右滑动时（不包括最右端）。各表示数变化情况？

二、开关的闭合与断开问题
这类问题也可以使电路中的电流、电阻和电压及电功率发生变化，分析此类问题同样应注意哪些是不变的物理量，然后根据串并联关系，依据不变量推导变量的变化规律。
例6　在如图9所示的电路中，R1、R2是定值电阻，电源电压U保持不变。当开关S1由断开变为闭合时，电压表、电流表的示数如何变化？
三．滑动变阻器滑片移动对电路的影响
1、滑动变阻器是靠改变______________________来改变电阻的，从而可以改变电路中的__________，使用滑动变阻器时，应将它与所要控制的电路___联。
2、如图所示是滑动变阻器串联在电路中的结构示意图，当滑片向左移动时，连入电路中的阻值变大的是（ ）
3、如图所示的两个电路中，当开关闭合、滑动变阻器的滑片都向右移动时，下列说法正确的是（ ）
A、灯L1变亮，灯L2变暗
B、灯L1变暗，灯L2变亮
C、灯L1、 L2 都变亮
D、灯L1、 L2 都变暗
例7、如图所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是（ ）
A．A表变小、V1表变大，V2表变小　
B．A表变大、V1表变大，V2表变小C．A表变小、V1表变小，V2表变大　
D．A表变大、V1表变小，V2表变大
解析：①识别电路，分析各电表测哪的电流或电压。
②滑动变阻器滑片移动，电阻变化：
③电流变化：
④定值电阻R1两端的电压变化：
⑤滑动变阻器R2两端的电压变化：
解题技巧：滑动变阻器电阻变大，通过它的电流就变小。
串联电路中，滑动变阻器电阻变大，它两端的电压也变大。
例8、如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，
A1表的示数_______,A2表的示数_________,V表的示数________。（填“变大”“变小”或“不变”）
解析：①识别电路，分析各电表测哪的电流或电压。
②电压表示数变化：
③滑动变阻器滑片移动，电阻变化：
④电流变化：
解题技巧：滑动变阻器电阻变大，通过它的电流就变小。
并联电路中，滑动变阻器电阻变化，各支路两端的电压不受影响。
滑动变阻器只控制它所在的那一条支路上的电流，其它支路不受影响。
练习
1、如图所示的电路，开关S闭合后，将滑动变阻器的滑片P向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，叙述正确的是:（ ）
A．电流表的读数变大，电压表的读数变小，灯泡变暗;
B．电流表的读数变小，电压表的读数变大，灯泡变亮;
C．电流表、电压表的读数都变小，灯泡变暗; ??
D．电流表、电压表的读数都变大，灯泡变亮.
2、如图所示， 电路中的电源电压保持不变，当滑动变阻器的滑片由图中位置向a点移动时，电表V1、V2、A的示数变化正确的是??（??? ）
A．V1减小，V2减小，A增大??? ??B．V1增大，V2减小，A增大
C．V1增大，V2减小，A减小??? ??D．V1减小，V2增大，A减小
3、?如图所示电路中，电源电压不变，闭合开关S移动变阻器的滑片P向左移动时，下列说法正确的是（ ）
A．A表示数变大，V表示数变大
B．A表示数变小，V表示数变小
C．A表示数变大，V表示数变小?????
D．A表示数变小，V表示数变大
4、在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为：(　　　)
A．A的示数变小，V表的示数变大;　
B．A的示数变大，V表的示数变小;
C．A的示数变小，V表的示数不变;　　
D．A的示数变小，V表的示数变小.
5、?如图所示，电源电压保持不变，当滑动变阻器滑片P由左端向右移到中点的过程中，各电表示数变化情况是
6、如图所示的电路图中，当滑动变阻器的滑片P向下滑动时，
电流表示数______,??
电压表示数?_______??，
灯的亮度?______??
7、如图所示，电源电压不变，闭合开关、滑动变阻器的滑片由图示位置向中点移动的过程中，电流表示数______,??电压表示数?_______??，灯的亮度?______??。
8、如图所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中，电压表V示数_______??,电流表A1示数________,A2示数??__________（填“变大”“变小”或“不变”）。
9、如图所示电路，开关S闭合，当变阻器的滑片P向左滑动时，电流表示数______,?电压表示数?_______??，灯的亮度变?______??。?
10、如图所示，闭合开关S，当滑动变阻器的滑片向右滑动时，电路中电流表、电压表的示数变化情况是
11.如图所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是（）
A．灯泡L的亮度不变B．电流表A1示数变大
C．电流表A2示数变小D．电压表V示数不变
