2013-2014年高中通用技术会考复习试卷（word版无答案26页）

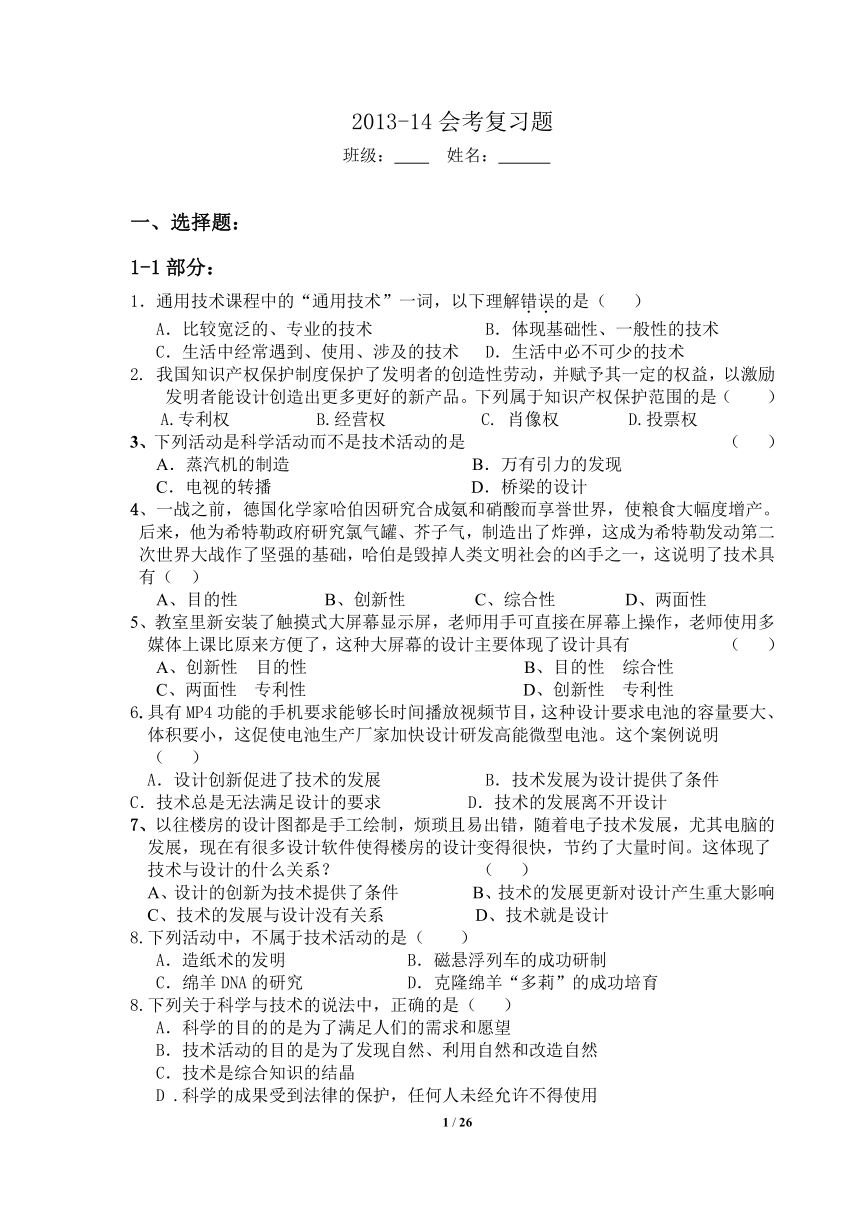

2013-14会考复习题
班级： 姓名：
一、选择题：
1-1部分：
1．通用技术课程中的“通用技术”一词，以下理解错误的是（ ）
A．比较宽泛的、专业的技术 B．体现基础性、一般性的技术
C．生活中经常遇到、使用、涉及的技术 D．生活中必不可少的技术
2. 我国知识产权保护制度保护了发明者的创造性劳动，并赋予其一定的权益，以激励发明者能设计创造出更多更好的新产品。下列属于知识产权保护范围的是（ ）
A.专利权 B.经营权 C. 肖像权 D.投票权
3、下列活动是科学活动而不是技术活动的是 （ ）
A．蒸汽机的制造 B．万有引力的发现
C．电视的转播 D．桥梁的设计
4、一战之前，德国化学家哈伯因研究合成氨和硝酸而享誉世界，使粮食大幅度增产。后来，他为希特勒政府研究氯气罐、芥子气，制造出了炸弹，这成为希特勒发动第二次世界大战作了坚强的基础，哈伯是毁掉人类文明社会的凶手之一，这说明了技术具有（ ）
A、目的性 B、创新性 C、综合性 D、两面性
5、教室里新安装了触摸式大屏幕显示屏，老师用手可直接在屏幕上操作，老师使用多媒体上课比原来方便了，这种大屏幕的设计主要体现了设计具有 （ ）
A、创新性 目的性 B、目的性 综合性
C、两面性 专利性 D、创新性 专利性
6.具有MP4功能的手机要求能够长时间播放视频节目，这种设计要求电池的容量要大、体积要小，这促使电池生产厂家加快设计研发高能微型电池。这个案例说明 （ ）
A．设计创新促进了技术的发展 B．技术发展为设计提供了条件
C．技术总是无法满足设计的要求 D．技术的发展离不开设计
7、以往楼房的设计图都是手工绘制，烦琐且易出错，随着电子技术发展，尤其电脑的发展，现在有很多设计软件使得楼房的设计变得很快，节约了大量时间。这体现了技术与设计的什么关系？ （ ）
A、设计的创新为技术提供了条件 B、技术的发展更新对设计产生重大影响
C、技术的发展与设计没有关系 D、技术就是设计
8.下列活动中，不属于技术活动的是（ ）
A．造纸术的发明 B．磁悬浮列车的成功研制
C．绵羊DNA的研究 D．克隆绵羊“多莉”的成功培育
8.下列关于科学与技术的说法中，正确的是（ ）
A．科学的目的的是为了满足人们的需求和愿望
B．技术活动的目的是为了发现自然、利用自然和改造自然
C．技术是综合知识的结晶
D .科学的成果受到法律的保护，任何人未经允许不得使用

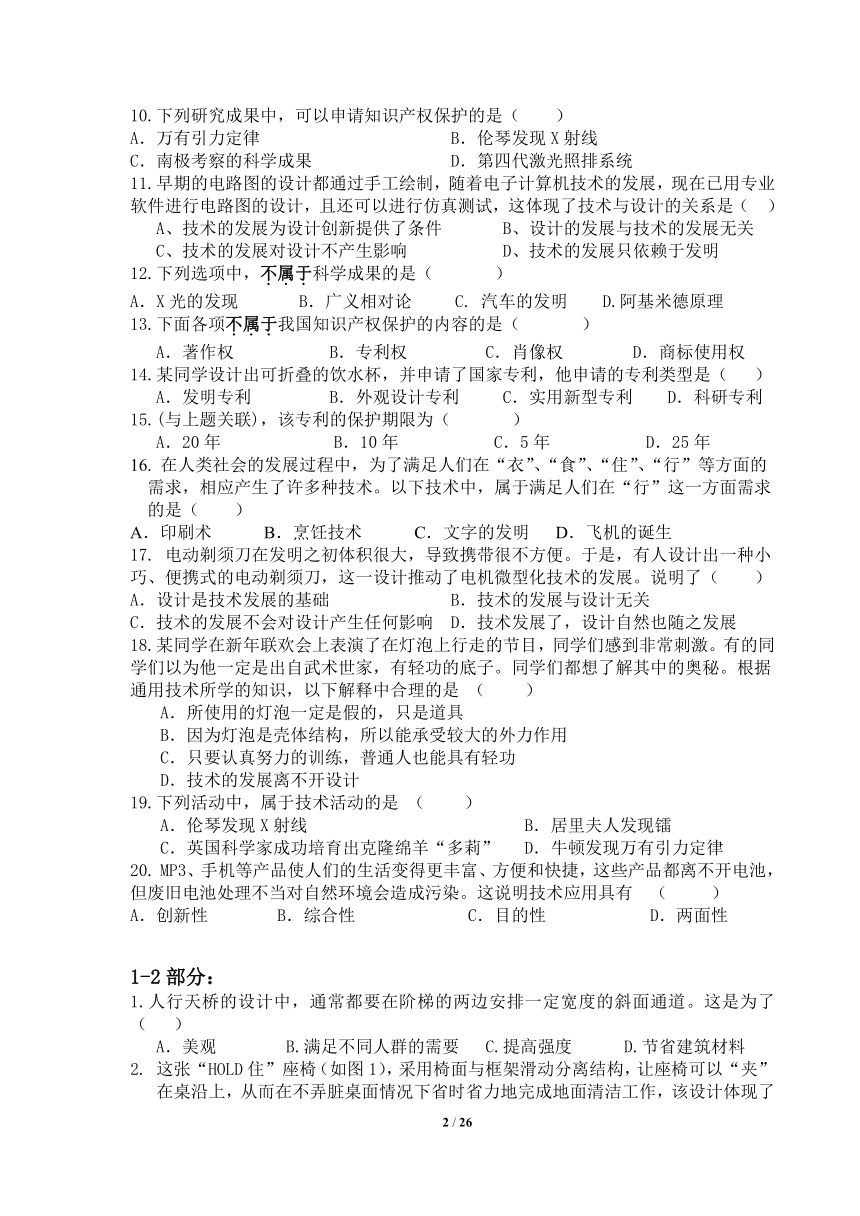

10.下列研究成果中，可以申请知识产权保护的是（ ）
A．万有引力定律 B．伦琴发现X射线
C．南极考察的科学成果 D．第四代激光照排系统
11.早期的电路图的设计都通过手工绘制，随着电子计算机技术的发展，现在已用专业软件进行电路图的设计，且还可以进行仿真测试，这体现了技术与设计的关系是（ ）
A、技术的发展为设计创新提供了条件 B、设计的发展与技术的发展无关
C、技术的发展对设计不产生影响 D、技术的发展只依赖于发明
12.下列选项中，不属于科学成果的是（ ）
A．X光的发现 B．广义相对论 C. 汽车的发明 D.阿基米德原理
13.下面各项不属于我国知识产权保护的内容的是（ ）
A．著作权 B．专利权 C．肖像权 D．商标使用权
14.某同学设计出可折叠的饮水杯，并申请了国家专利，他申请的专利类型是（ ）
A．发明专利 B．外观设计专利 C．实用新型专利 D．科研专利
15.(与上题关联)，该专利的保护期限为（ ）
A．20年 B．10年 C．5年 D．25年
16. 在人类社会的发展过程中，为了满足人们在“衣”、“食”、“住”、“行”等方面的需求，相应产生了许多种技术。以下技术中，属于满足人们在“行”这一方面需求的是（ ）
A．印刷术 B．烹饪技术 C．文字的发明 D．飞机的诞生
17. 电动剃须刀在发明之初体积很大，导致携带很不方便。于是，有人设计出一种小巧、便携式的电动剃须刀，这一设计推动了电机微型化技术的发展。说明了（ ）
A．设计是技术发展的基础 B．技术的发展与设计无关
C．技术的发展不会对设计产生任何影响 D．技术发展了，设计自然也随之发展
18.某同学在新年联欢会上表演了在灯泡上行走的节目，同学们感到非常刺激。有的同学们以为他一定是出自武术世家，有轻功的底子。同学们都想了解其中的奥秘。根据通用技术所学的知识，以下解释中合理的是 （ ）
A．所使用的灯泡一定是假的，只是道具
B．因为灯泡是壳体结构，所以能承受较大的外力作用
C．只要认真努力的训练，普通人也能具有轻功
D．技术的发展离不开设计
19.下列活动中，属于技术活动的是 （ ）
A．伦琴发现X射线 B．居里夫人发现镭
C．英国科学家成功培育出克隆绵羊“多莉” D．牛顿发现万有引力定律
20. MP3、手机等产品使人们的生活变得更丰富、方便和快捷，这些产品都离不开电池，但废旧电池处理不当对自然环境会造成污染。这说明技术应用具有 （ ）
A．创新性 B．综合性 C．目的性 D．两面性
1-2部分：
1.人行天桥的设计中，通常都要在阶梯的两边安排一定宽度的斜面通道。这是为了（ ）
A．美观 B.满足不同人群的需要 C.提高强度 D.节省建筑材料
2. 这张“HOLD住”座椅（如图1），采用椅面与框架滑动分离结构，让座椅可以“夹”在桌沿上，从而在不弄脏桌面情况下省时省力地完成地面清洁工作，该设计体现了设计的（ ）
图1
A．创新原则 B．安全原则 C．技术规范原则 D．可持续发展原则
3. 标准件是指经优化、统一，并给以标准代号的零件或部件。下列不属于标准件的是（ ）
A．电脑鼠标 B．滚动轴承 C．插座 D．电阻元件
4、小明在班里发现粉笔摆放很乱，于是他想为班内设计制作一个多功能粉笔盒，他设计的过程顺序正确的是（ ）
A、制定设计方案、制作粉笔盒模型、优化设计方案、发现和明确问题
B、制作粉笔盒原型、发现和明确问题、优化设计方案、制定设计方案
C、发现和明确问题、制定设计方案、优化设计方案、制作粉笔盒模型
D、发现和明确问题、制定设计方案、制作粉笔盒模型、优化设计方案
5、下列标志中属于我国的强制性技术规范“食品市场准入”标志的是 （　　）
6.关于专利权的特性，下列说法不正确的是（ ）
A.专利权具有地域性 B.专利权具有时间性
C．专利权具有独占性 D.专利权具有社会适应性
7.某公司对其产品的外包装盒进行了精心设计，从而减小产品外包装体积，以便于运输，这样的设计方案主要体现的设计原则是( )
A．经济性原则 B．美观性原则 c．技术规范原则 D．安全性原则
8.在食品中添加食品添加剂是为了改善食品色、香、味等品质，以提高食品的防腐能力。国家对食品添加剂的使用有明确的规定，但某些厂商为了追求产品的外观、口感，防腐能力等，滥用食品添加剂。关于食品添加剂的下列说法中，正确的是：（ ）
A．食品添加剂不具有危害性 B．食品添加剂是有危害性的，严禁添加
C．食品添加剂的使用具有两面性
D．只要是按照国家标准使用食品添加剂，那么食品添加剂的使用就不具有两面性
9.某手机生产厂正在研发下一代手机，在产品设计中，不属于人际关系设计的是（ ）
A．操作系统的设计 B．手机芯片的设计
C．手机外壳的设计 D．手机按键的设计
10.设计的本质是（ ）
A．人类的需要 B．创新 C．制定出技术规范 D．遵循自然规律
11.在确定设计方案阶段，我们应在提出设计课题后，接着就要明确设计要求，进行设计定位。设计要求的确定应包括（ ）
A．设计的标准和设计时运用的思维方式 B．设计的创新和设计时运用的思维方式
C．设计的标准和设计的创新 D．设计的标准和设计过程中的限制条件
12.设计的一般过程中第一步应为（ ）
A.模型或原型的制作 B.设计方案的制定 C.产品的使用说明 D.发现与明确问题
13.飞机、汽车、快艇的外形都呈流线型，从设计的原则的角度看，这主要体现了设计的（ ）
A．美观性原则 B．安全性原则 C．科学性原则 D．技术规范性原则
14.一些包装袋的侧边设有便于撕开的缺口，这个设计主要体现了设计的（ ）
A．实用性原则 B．安全性原则 C．可持续发展原则 D．经济性原则
15.有一种燃气灶,在烧水时，如果水溢出，炉火熄灭，燃气伐会自动断开，不再供气。请从设计的角度分析，主要体现了设计的什么原则（ ）
A .安全性原则 B.经济性原则 C .美观性原则 D.可持续发展原则
16.自行车采用了螺栓、螺母等许多标准件，厂家在设计该类产品时，使用标准件的目的是（ ）
A．提高产品的美观性 B．实现通用互换，降低生产成本
C．环保和可持续发展 D．减少零件数量
17.下列产品中不可能是标准件的是（ ）
A．螺钉 B．垫圈 C．螺母 D．锁
18.关于技术规范性原则，说法不正确的是（ ）
A．使用标准件可以降低成本 B．使用标准件可以减少设计工作量
C．技术规范都是强制执行的 D．技术规范是不断发展变化的
19.下列产品的设计，从人机工程学角度考虑不完善的是（ ）
A．课桌椅之间的高度差适当，利于学生的健康成长
B．玻璃瓶装啤酒瓶盖在没有工具的情况下难以开启
C．儿童游乐设施大都是采用颜色鲜艳、安全无毒的塑胶材料制作
D．汽车的安全气囊，在出现意外时能减小对人的伤害
20.制定设计方案的过程是（ ）
①评价与选择方案构思 ②构思设计方案 ③用草图表达构思 ④收集和处理信息
A．④②③① 　 B．①③②④ 　 C．①③④② 　 D．③②④①
21. 有的小轿车安装了“ABS防抱死制动系统”，其作用相当于人脚不停地刹车、放松，相似于机械的“点刹”, 这个系统可避免在紧急刹车时方向失控及车轮侧滑，这样的设计体现了人机关系的 ( )
A.高效目标 B.健康目标 C.舒适目标 D.安全目标
22. 我国的知识产权保护制度保护了发明者的创造并赋予发明人一定的权益，使发明者能设计创造出更多更好的新产品。下列不属于知识产权保护范围的是（ ）
A. 专利权 B.著作权 C. 经营权 D.商标权
23、某香皂厂的一个设计人员为了创新，他将香皂设计成了蛋糕形，顾客购买后，在家里经常有老人、儿童误把香皂当蛋糕食用，这种设计主要违背了设计的原则是（ ）
A、创新性原则 B、实用性原则 C、安全性原则 D、美观性原则
24.设计的一般过程：①发现与明确问题 ②制作模型或原型 ③制定设计方案 ④编写产品的使用说明⑤测试、评估和优化。正确的顺序是（ ）
А．①②③④⑤ B．①③②⑤④ C．③①②④⑤ D．⑤④①③②
25.公共汽车上设有特殊人群的座位，此设计遵循了设计基本原则的 （ ）
A．创新性原则 B．经济性原则
C．可持续发展原则 D．实用性原则

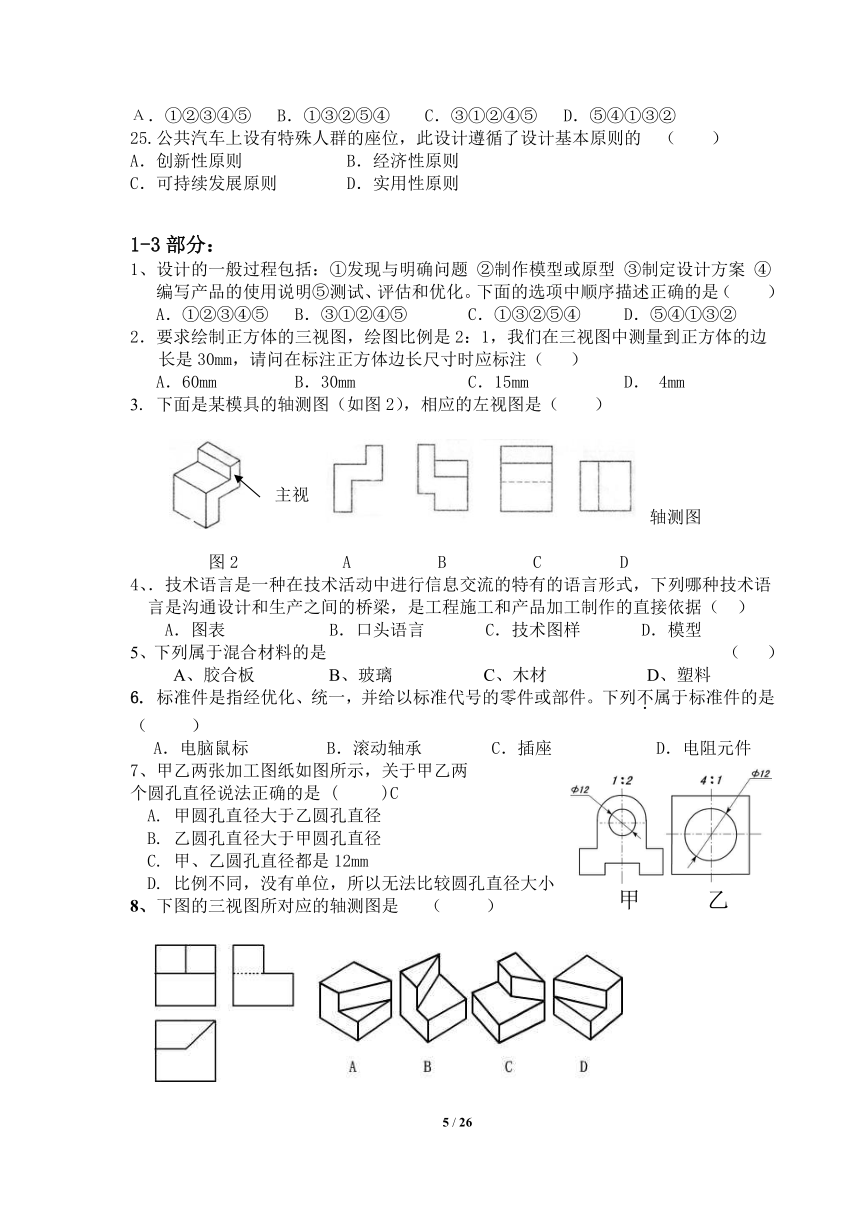

1-3部分：
1、设计的一般过程包括：①发现与明确问题 ②制作模型或原型 ③制定设计方案 ④编写产品的使用说明⑤测试、评估和优化。下面的选项中顺序描述正确的是（ ）
A．①②③④⑤ B．③①②④⑤ C．①③②⑤④ D．⑤④①③②
2．要求绘制正方体的三视图，绘图比例是2：1，我们在三视图中测量到正方体的边长是30mm，请问在标注正方体边长尺寸时应标注（ ）
A．60mm B．30mm 　 C．15mm　 　 D． 4mm
3. 下面是某模具的轴测图（如图2），相应的左视图是（ ）
主视
轴测图
图2 A B C D
4、．技术语言是一种在技术活动中进行信息交流的特有的语言形式，下列哪种技术语言是沟通设计和生产之间的桥梁，是工程施工和产品加工制作的直接依据（ ）
A．图表 B．口头语言 C．技术图样 D．模型
5、下列属于混合材料的是 （ ）
A、胶合板 B、玻璃 C、木材 D、塑料
6. 标准件是指经优化、统一，并给以标准代号的零件或部件。下列不属于标准件的是 （ ）
A．电脑鼠标 B．滚动轴承 C．插座 D．电阻元件
7、甲乙两张加工图纸如图所示，关于甲乙两
个圆孔直径说法正确的是 ( )C
A. 甲圆孔直径大于乙圆孔直径
B. 乙圆孔直径大于甲圆孔直径
C. 甲、乙圆孔直径都是12mm
D. 比例不同，没有单位，所以无法比较圆孔直径大小
8、下图的三视图所对应的轴测图是 （ ）

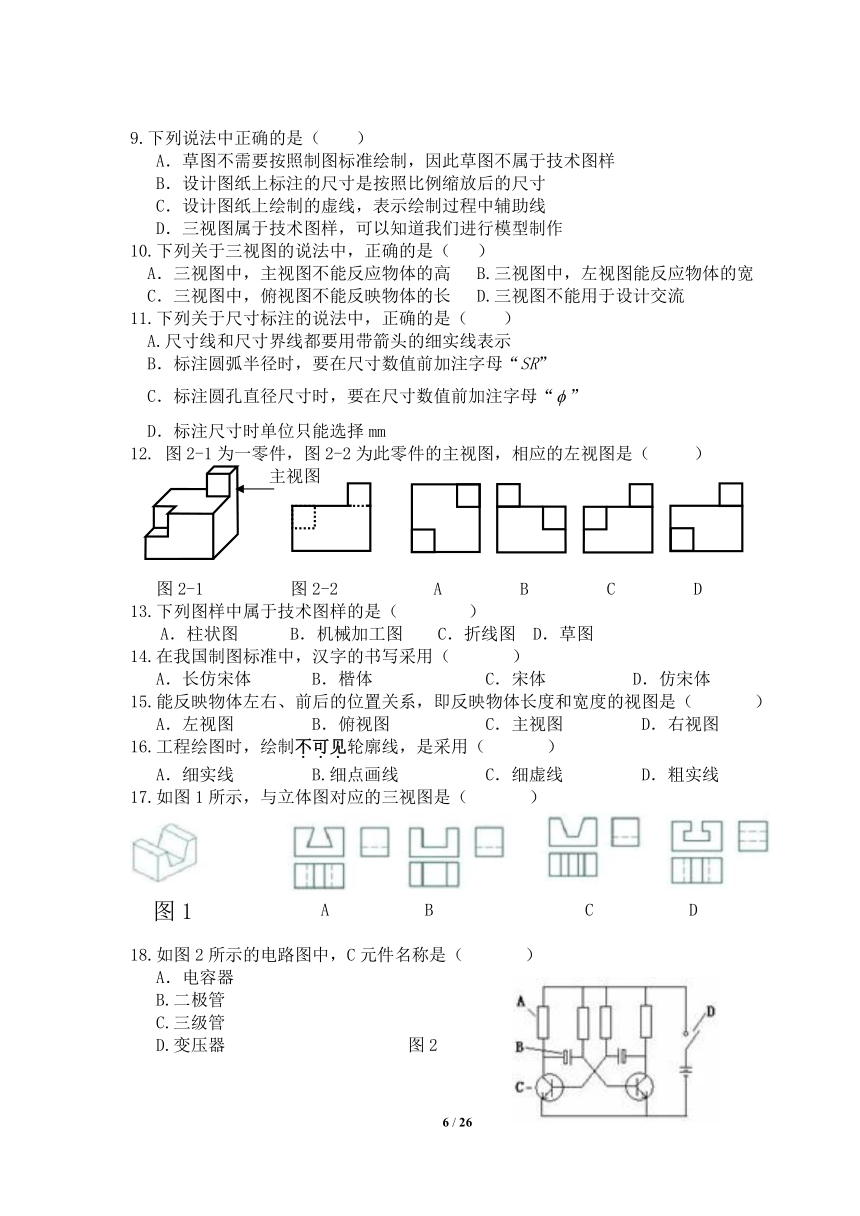

9.下列说法中正确的是（ ）
A．草图不需要按照制图标准绘制，因此草图不属于技术图样
B．设计图纸上标注的尺寸是按照比例缩放后的尺寸
C．设计图纸上绘制的虚线，表示绘制过程中辅助线
D．三视图属于技术图样，可以知道我们进行模型制作
10.下列关于三视图的说法中，正确的是（ ）
A．三视图中，主视图不能反应物体的高 B.三视图中，左视图能反应物体的宽
C．三视图中，俯视图不能反映物体的长 D.三视图不能用于设计交流
11.下列关于尺寸标注的说法中，正确的是（ ）
A.尺寸线和尺寸界线都要用带箭头的细实线表示
B．标注圆弧半径时，要在尺寸数值前加注字母“SR”
C．标注圆孔直径尺寸时，要在尺寸数值前加注字母“”
D．标注尺寸时单位只能选择mm
12. 图2-1为一零件，图2-2为此零件的主视图，相应的左视图是（ ）
主视图
图2-1 图2-2 A B C D
13.下列图样中属于技术图样的是（ ）
A．柱状图 B．机械加工图 C．折线图 D．草图
14.在我国制图标准中，汉字的书写采用（ ）
A．长仿宋体 B．楷体 C．宋体 D．仿宋体
15.能反映物体左右、前后的位置关系，即反映物体长度和宽度的视图是（ ）
A．左视图 B．俯视图 C．主视图 D．右视图
16.工程绘图时，绘制不可见轮廓线，是采用（ ）
A．细实线　　　 B.细点画线　　 　C．细虚线 　D．粗实线
17.如图1所示，与立体图对应的三视图是（ ）
A B C D
18.如图2所示的电路图中，C元件名称是（ ）
A．电容器
B.二极管
C.三级管
D.变压器 图2

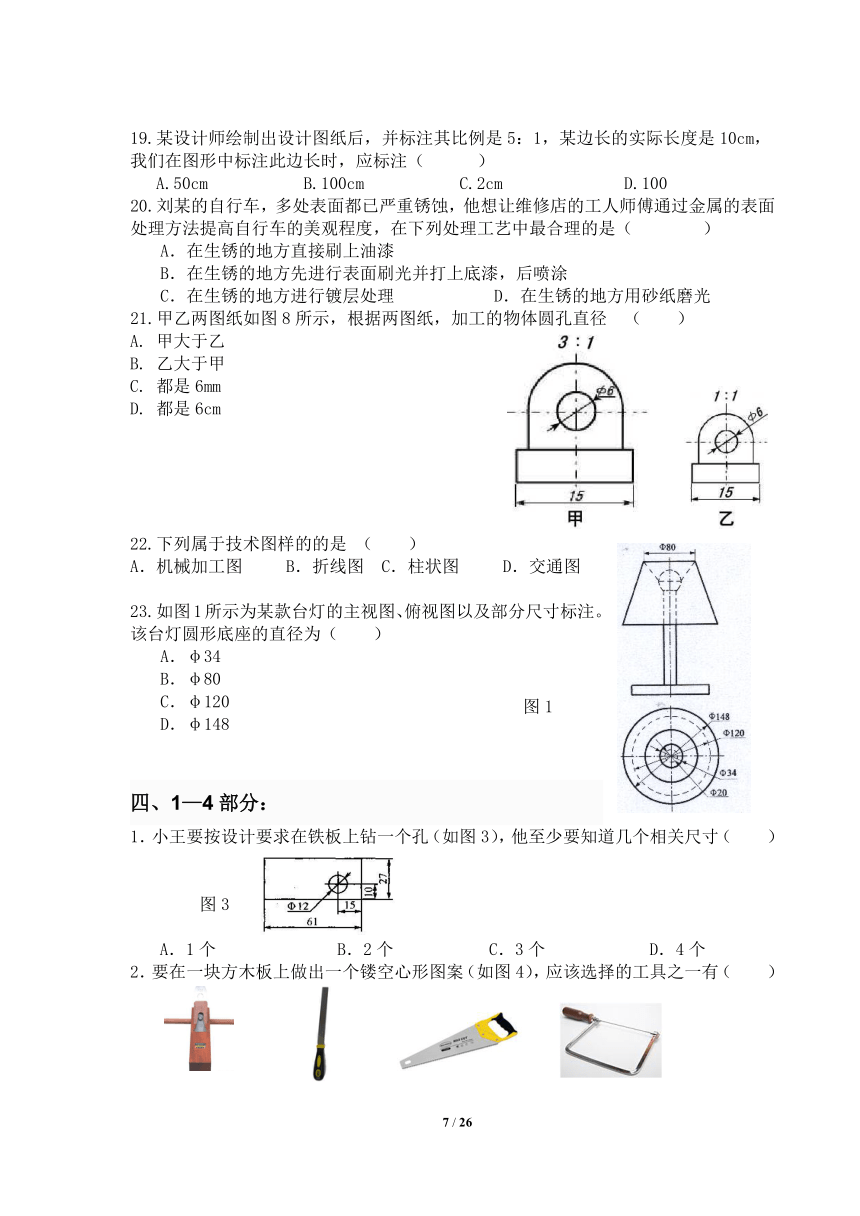

19.某设计师绘制出设计图纸后，并标注其比例是5：1，某边长的实际长度是10cm，我们在图形中标注此边长时，应标注（ ）
A.50cm B.100cm C.2cm D.100
20.刘某的自行车，多处表面都已严重锈蚀，他想让维修店的工人师傅通过金属的表面处理方法提高自行车的美观程度，在下列处理工艺中最合理的是（ ）
A．在生锈的地方直接刷上油漆
B．在生锈的地方先进行表面刷光并打上底漆，后喷涂
C．在生锈的地方进行镀层处理 D．在生锈的地方用砂纸磨光
21.甲乙两图纸如图8所示，根据两图纸，加工的物体圆孔直径 （ ）
A. 甲大于乙
B. 乙大于甲
C. 都是6mm
D. 都是6cm
图
22.下列属于技术图样的的是 （ ）
A．机械加工图 B．折线图 C．柱状图 D．交通图
23.如图1所示为某款台灯的主视图、俯视图以及部分尺寸标注。该台灯圆形底座的直径为（ ）
A．φ34
B．φ80
C．φ120
D．φ148
四、1—4部分：
1．小王要按设计要求在铁板上钻一个孔（如图3），他至少要知道几个相关尺寸（ ）
图3
A．1个 B．2个 C．3个 D．4个

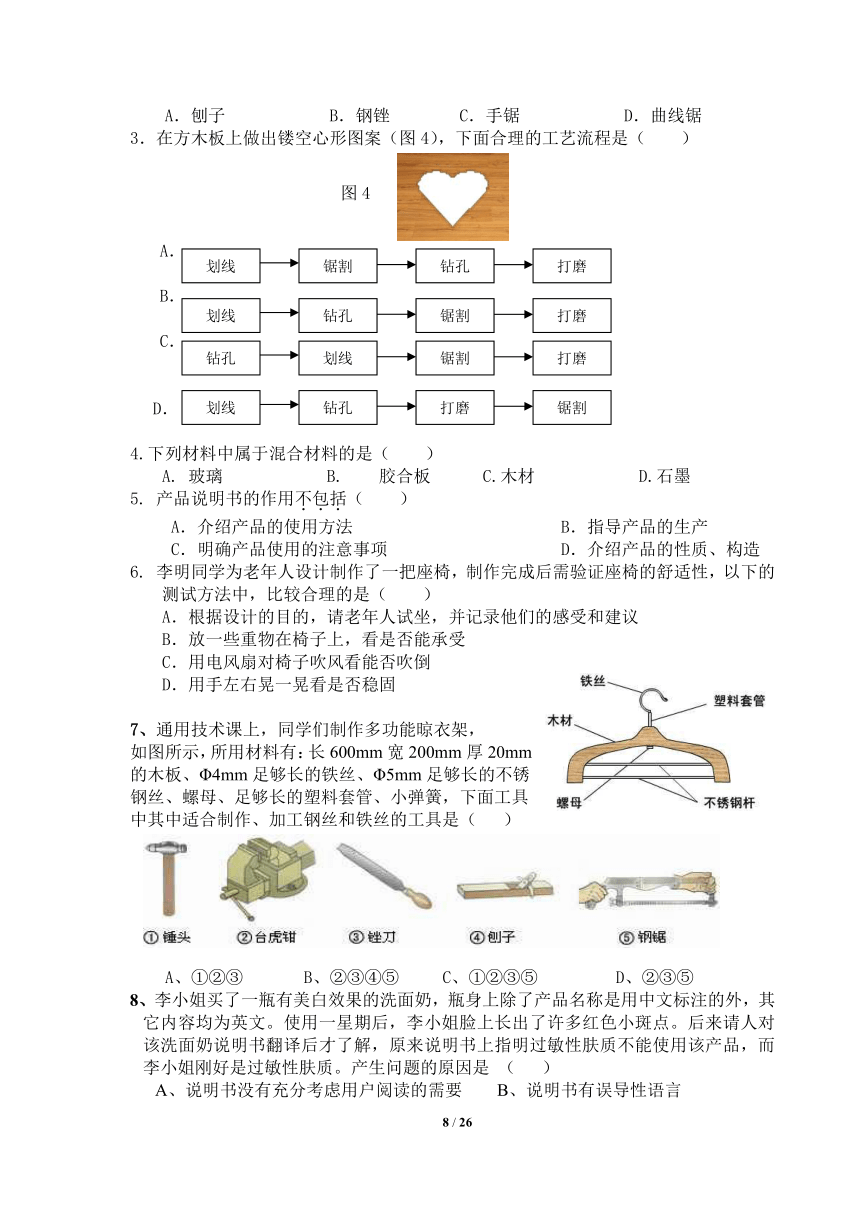

2．要在一块方木板上做出一个镂空心形图案（如图4），应该选择的工具之一有（ ）
A．刨子 B．钢锉 C．手锯 D．曲线锯
3．在方木板上做出镂空心形图案（图4），下面合理的工艺流程是（ ）
A．
B．
C．
D．
4.下列材料中属于混合材料的是（ ）
A. 玻璃 B. 胶合板 C.木材 D.石墨
5. 产品说明书的作用不包括（ ）
A．介绍产品的使用方法 　 B．指导产品的生产
C．明确产品使用的注意事项 　D．介绍产品的性质、构造
6. 李明同学为老年人设计制作了一把座椅，制作完成后需验证座椅的舒适性，以下的测试方法中，比较合理的是（ ）
A．根据设计的目的，请老年人试坐，并记录他们的感受和建议
B．放一些重物在椅子上，看是否能承受
C．用电风扇对椅子吹风看能否吹倒
D．用手左右晃一晃看是否稳固
7、通用技术课上，同学们制作多功能晾衣架， 如图所示，所用材料有：长600mm宽200mm厚20mm的木板、Φ4mm足够长的铁丝、Φ5mm足够长的不锈钢丝、螺母、足够长的塑料套管、小弹簧，下面工具中其中适合制作、加工钢丝和铁丝的工具是（ ）
A、①②③ B、②③④⑤ C、①②③⑤ D、②③⑤
8、李小姐买了一瓶有美白效果的洗面奶，瓶身上除了产品名称是用中文标注的外，其它内容均为英文。使用一星期后，李小姐脸上长出了许多红色小斑点。后来请人对该洗面奶说明书翻译后才了解，原来说明书上指明过敏性肤质不能使用该产品，而李小姐刚好是过敏性肤质。产生问题的原因是 （ ）
A、说明书没有充分考虑用户阅读的需要 B、说明书有误导性语言
C、说明书的内容没有侧重点 D、说明书随意夸大产品性能
9、如图是一位高一同学制作的多功能粉笔盒，制作材料为高密度板，这同学设计的有按颜色分放粉笔的盒子，有专供老师上课取粉笔用的小盒子，关于这个作品说法正确的是（ ）
A、制作这个粉笔盒的过程属于锻造工艺
B、制作这个粉笔盒的过程属于钳工工艺
C、制作这个粉笔盒的过程属于木工工艺
D、制作这个粉笔盒的过程属于机械加工工艺
10、生产施工前要对材料的性能进行测试，要比较松木和桐木的抗弯曲性能，取长宽厚相同且木纹的走向也相同的松木条和同木条进行测试，如下图甲、乙所示装置，关于这个测试说法正确的是（ ）
A、若砝码A质量等于砝码B质量，若θ1＞θ2，测试结果说明松木抗弯性能比桐木强
B、若θ1＜θ2，该测试结果说明松木抗弯性能比桐木强
C、若砝码A质量大于砝码B质量，θ1＝θ2，测试结果说明松木抗弯性能比桐木强
D、若砝码A质量大于砝码B质量，θ1＞θ2，测试结果说明松木抗弯性能比桐木强
11、下图是使用钢锯时的操作方法，其中正确的 操作方法是（ ）
12. 下列关于产品使用说明书的描述中，不属于产品说明书功能的是（ ）
A. 使用户更好地维护产品 B. 使用户更好地使用产品
C. 使用户更安全地使用产品 D. 使用户全面地维修产品

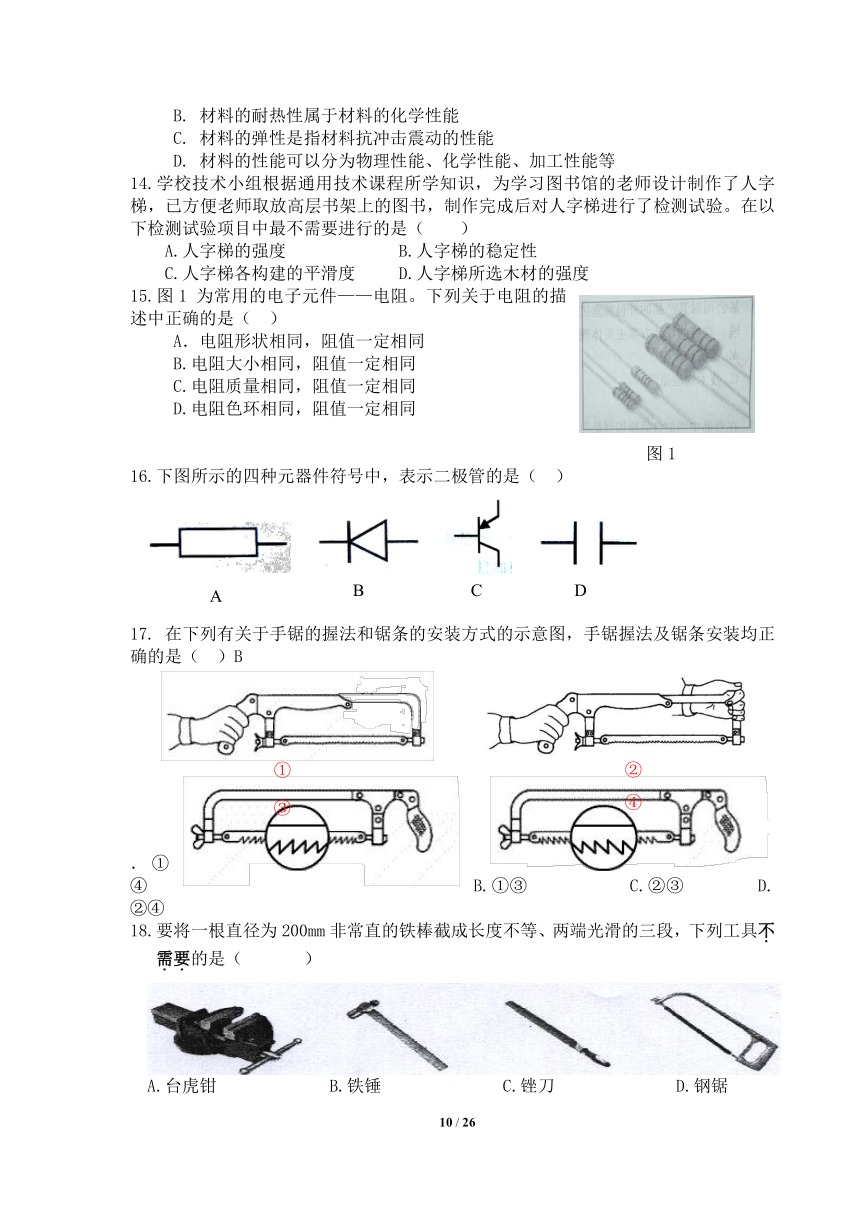

13.下列有关材料性能的说法中，正确的是（ ）
A. 材料延展性属于材料的加工性能
B. 材料的耐热性属于材料的化学性能
C. 材料的弹性是指材料抗冲击震动的性能
D. 材料的性能可以分为物理性能、化学性能、加工性能等
14.学校技术小组根据通用技术课程所学知识，为学习图书馆的老师设计制作了人字梯，已方便老师取放高层书架上的图书，制作完成后对人字梯进行了检测试验。在以下检测试验项目中最不需要进行的是（ ）
A.人字梯的强度 B.人字梯的稳定性
C.人字梯各构建的平滑度 D.人字梯所选木材的强度
15.图1 为常用的电子元件——电阻。下列关于电阻的描述中正确的是（ ）
A．电阻形状相同，阻值一定相同
B.电阻大小相同，阻值一定相同
C.电阻质量相同，阻值一定相同
D.电阻色环相同，阻值一定相同
图1
16.下图所示的四种元器件符号中，表示二极管的是（ ）
17. 在下列有关于手锯的握法和锯条的安装方式的示意图，手锯握法及锯条安装均正确的是（ ）B
　
A．①④　　 　 B.①③　　　 C.②③　　 　D.②④
18.要将一根直径为200mm非常直的铁棒截成长度不等、两端光滑的三段，下列工具不需要的是（ ）
A.台虎钳 B.铁锤 C.锉刀 D.钢锯

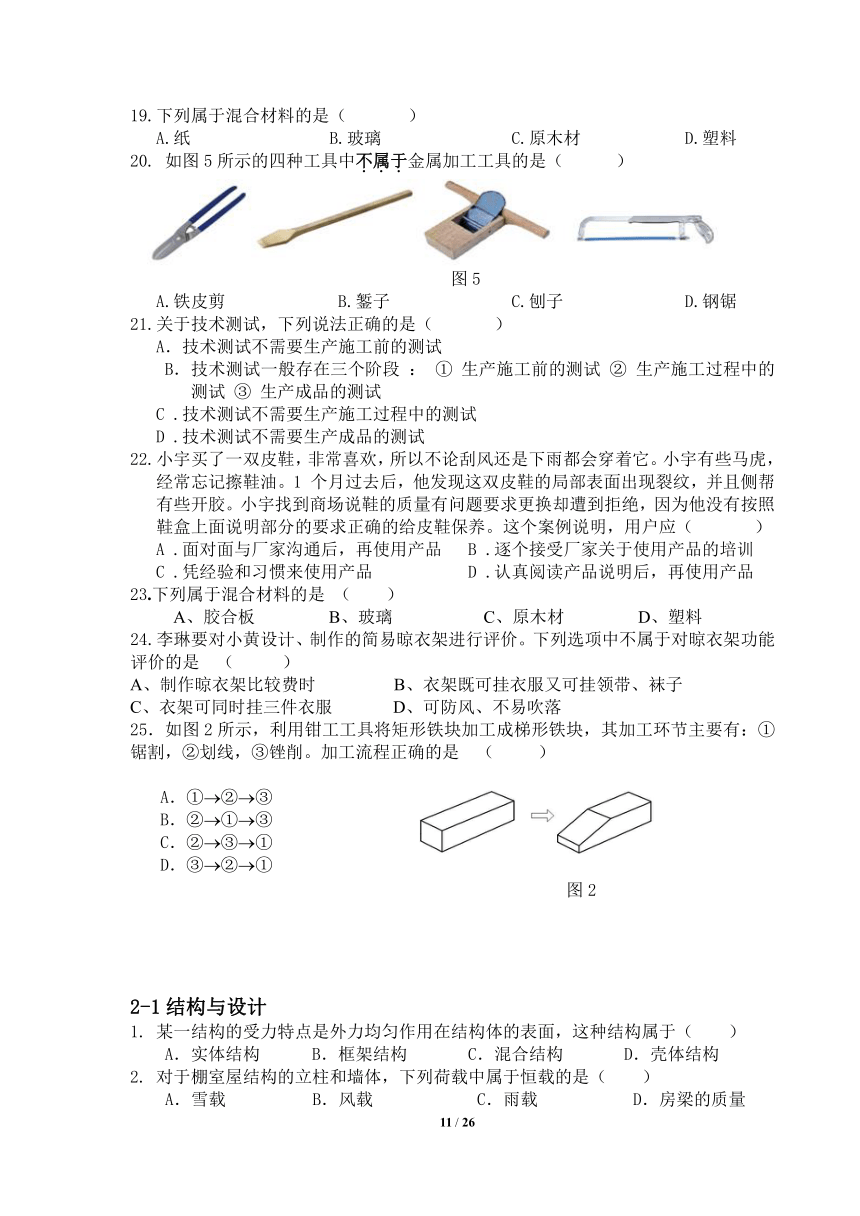

19.下列属于混合材料的是（ ）
A.纸 B.玻璃 C.原木材 D.塑料
20. 如图5所示的四种工具中不属于金属加工工具的是（ ）
图5
A.铁皮剪 B.錾子 C.刨子 D.钢锯
21.关于技术测试，下列说法正确的是（ ）
A．技术测试不需要生产施工前的测试
B．技术测试一般存在三个阶段 ： ① 生产施工前的测试 ② 生产施工过程中的测试 ③ 生产成品的测试
C .技术测试不需要生产施工过程中的测试
D .技术测试不需要生产成品的测试
22.小宇买了一双皮鞋，非常喜欢，所以不论刮风还是下雨都会穿着它。小宇有些马虎，经常忘记擦鞋油。1 个月过去后，他发现这双皮鞋的局部表面出现裂纹，并且侧帮有些开胶。小宇找到商场说鞋的质量有问题要求更换却遭到拒绝，因为他没有按照鞋盒上面说明部分的要求正确的给皮鞋保养。这个案例说明，用户应（ ）
A .面对面与厂家沟通后，再使用产品 B .逐个接受厂家关于使用产品的培训
C .凭经验和习惯来使用产品 D .认真阅读产品说明后，再使用产品
23.下列属于混合材料的是 （ ）
A、胶合板 B、玻璃 C、原木材 D、塑料
24.李琳要对小黄设计、制作的简易晾衣架进行评价。下列选项中不属于对晾衣架功能评价的是 （ ）
A、制作晾衣架比较费时 B、衣架既可挂衣服又可挂领带、袜子
C、衣架可同时挂三件衣服 D、可防风、不易吹落
25．如图2所示，利用钳工工具将矩形铁块加工成梯形铁块，其加工环节主要有：①锯割，②划线，③锉削。加工流程正确的是 （ ）
A．①②③
B．②①③
C．②③①
D．③②①
2-1结构与设计
1. 某一结构的受力特点是外力均匀作用在结构体的表面，这种结构属于（ ）
A．实体结构 B．框架结构 C．混合结构 D．壳体结构
2. 对于棚室屋结构的立柱和墙体，下列荷载中属于恒载的是（ ）
A．雪载 B．风载 C．雨载 D．房梁的质量

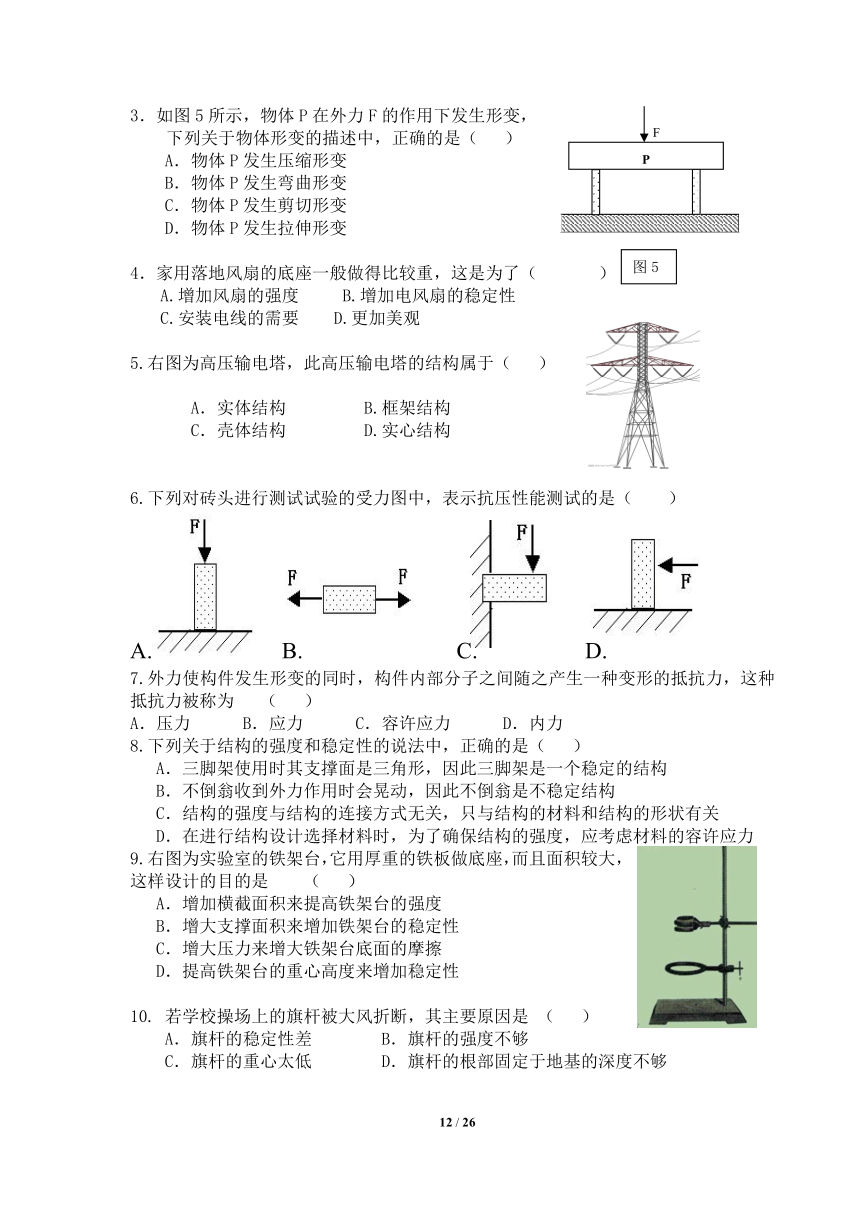

3．如图5所示，物体P在外力F的作用下发生形变，
下列关于物体形变的描述中，正确的是（ ）
A．物体P发生压缩形变
B．物体P发生弯曲形变
C．物体P发生剪切形变
D．物体P发生拉伸形变
4．家用落地风扇的底座一般做得比较重，这是为了（ ）
A.增加风扇的强度 B.增加电风扇的稳定性
C.安装电线的需要 D.更加美观
5.右图为高压输电塔，此高压输电塔的结构属于（ ）
A．实体结构 B.框架结构
C．壳体结构 D.实心结构
6.下列对砖头进行测试试验的受力图中，表示抗压性能测试的是（　　）
7.外力使构件发生形变的同时，构件内部分子之间随之产生一种变形的抵抗力，这种抵抗力被称为 （ ）
A．压力 B．应力 C．容许应力 D．内力
8.下列关于结构的强度和稳定性的说法中，正确的是（ ）
A．三脚架使用时其支撑面是三角形，因此三脚架是一个稳定的结构
B．不倒翁收到外力作用时会晃动，因此不倒翁是不稳定结构
C．结构的强度与结构的连接方式无关，只与结构的材料和结构的形状有关
D．在进行结构设计选择材料时，为了确保结构的强度，应考虑材料的容许应力
9.右图为实验室的铁架台，它用厚重的铁板做底座，而且面积较大，这样设计的目的是 （ ）
A．增加横截面积来提高铁架台的强度
B．增大支撑面积来增加铁架台的稳定性
C．增大压力来增大铁架台底面的摩擦
D．提高铁架台的重心高度来增加稳定性
10. 若学校操场上的旗杆被大风折断，其主要原因是 （ ）
A．旗杆的稳定性差 B．旗杆的强度不够
C．旗杆的重心太低 D．旗杆的根部固定于地基的深度不够

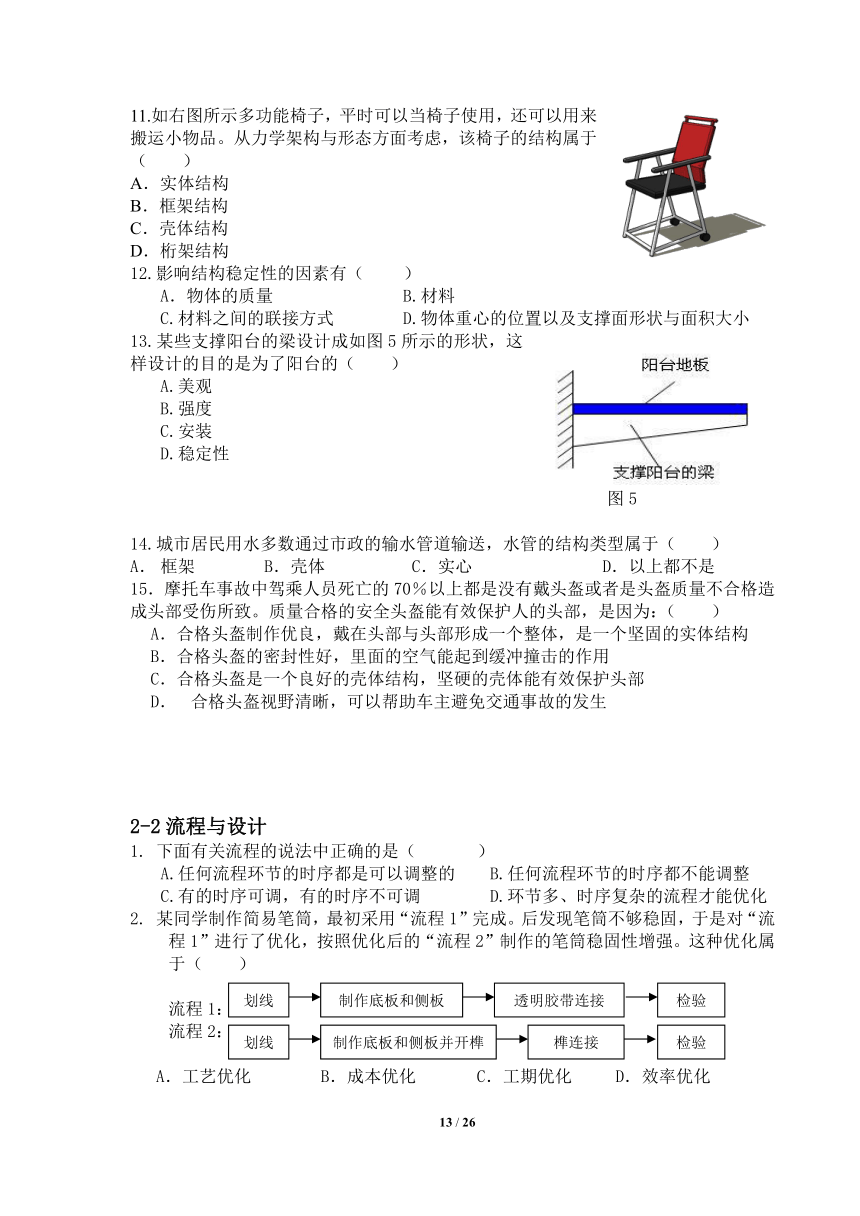

11.如右图所示多功能椅子，平时可以当椅子使用，还可以用来搬运小物品。从力学架构与形态方面考虑，该椅子的结构属于 （ ）
A．实体结构
B．框架结构
C．壳体结构
D．桁架结构
12.影响结构稳定性的因素有（ ）
A．物体的质量 B.材料
C.材料之间的联接方式 D.物体重心的位置以及支撑面形状与面积大小
13.某些支撑阳台的梁设计成如图5所示的形状，这样设计的目的是为了阳台的（ ）
A.美观
B.强度
C.安装
D.稳定性
图5
14.城市居民用水多数通过市政的输水管道输送，水管的结构类型属于（ ）
A． 框架 B．壳体 C．实心 D．以上都不是
15．摩托车事故中驾乘人员死亡的70％以上都是没有戴头盔或者是头盔质量不合格造成头部受伤所致。质量合格的安全头盔能有效保护人的头部，是因为：（ ）
A．合格头盔制作优良，戴在头部与头部形成一个整体，是一个坚固的实体结构
B．合格头盔的密封性好，里面的空气能起到缓冲撞击的作用
C．合格头盔是一个良好的壳体结构，坚硬的壳体能有效保护头部
D． 合格头盔视野清晰，可以帮助车主避免交通事故的发生
2-2流程与设计
1. 下面有关流程的说法中正确的是（ ）
A.任何流程环节的时序都是可以调整的 B.任何流程环节的时序都不能调整
C.有的时序可调，有的时序不可调 D.环节多、时序复杂的流程才能优化
2. 某同学制作简易笔筒，最初采用“流程1”完成。后发现笔筒不够稳固，于是对“流程1”进行了优化，按照优化后的“流程2”制作的笔筒稳固性增强。这种优化属于（ ）
流程1：
流程2：
A．工艺优化 B．成本优化 C．工期优化 D．效率优化
3. 对流程表述错误的是（ ）
A.流程只能用流程框图表达 B.某些流程可以通过改变时序达到优化
C.所有流程都是由环节和时序组成 D.科学的流程等于效率，等于质量
4．陈辛同学在组装玩具小汽车时，因不知道装配的先后顺序，总是出错，要解决这个问题他最好能得到（ ）
A．使用说明书 B.各零部件图 C.装配流程图 D.零件明细表
5．下面有关流程的说法中不正确的是（ ）
A．有些流程中的环节可以再分成子流程
B．有些流程中的时序是不能调整顺序的
C．所有的流程都是由环节和时序构成的
D．只有环节多、时序复杂的流程才能优化
6. 很多工作或生产的过程可用流程图清晰描述。以下不属于流程图表达方式的是（ ）
A．技术样图表达 B．程序流程形式 C．框图表达 D．图示表达
7.进行流程设计时，考虑的基本因素是（ ）
A．材料 B．资金 C．设备 D．内在属性和规律
2-3系统与设计
1．在进行比赛视频转播中，是利用计算机技术来实现数字信号的传输，如果出现一个小程序的错误将会影响相关程序的正常运行，这主要体现了系统的什么特征（　　）
A．环境适应性 B．动态性　　 C．相关性　　 D．目的性
2.“三个臭皮匠顶个诸葛亮”的现象说明了系统的（ ）特性
A.相关性 B.整体性 C.目的性 D.环境适应性
3.很多学校有监控系统，监控和记录着校园各处的安全情况，对于这样的监控系统，以下所列因素中，对其构成干扰的因素是（ ）
A．摄像头机械故障 B．摄像头检测不到的死角
C．摄像头成像的清晰度 D．摄像头玻璃罩上的污渍
4.2008年初我国南方遭遇百年一遇的雪灾，由于高压输电线和铁塔上积了大量冰挂，部分强度不好的铁塔被压垮，从而导致大批铁塔相继倒塌，造成大面积停电。从系统的角度理解，下列说法中不恰当的是 （ ）
A．部分铁塔的倒塌影响了输电系统的整体功能
B．该输电系统的相关性是造成这种损失的原因之一
C．该输电系统的目的性不明确
D．该输电系统的环境适应性不好
5.时钟结构中任何一个齿轮的损坏都会影响时钟的正常功能，这说明时钟系统的（ ）
A．整体性 B．相关性 C.目的性 D．环境适应性

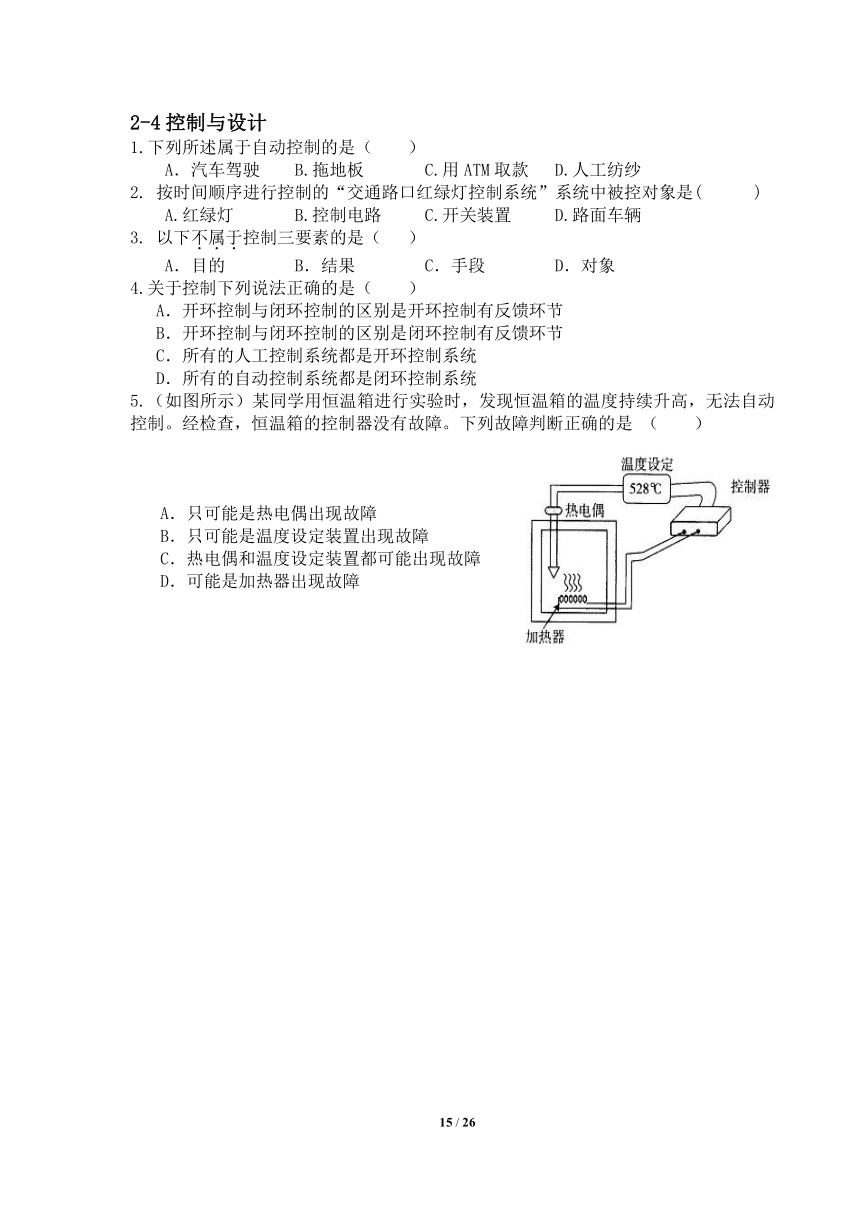

2-4控制与设计
1.下列所述属于自动控制的是（ ）
A．汽车驾驶 B.拖地板 C.用ATM取款 D.人工纺纱
2. 按时间顺序进行控制的“交通路口红绿灯控制系统”系统中被控对象是( )
A.红绿灯 　 B.控制电路 C.开关装置 D.路面车辆
3. 以下不属于控制三要素的是（ ）
A．目的 B．结果 C．手段 D．对象
4.关于控制下列说法正确的是（ ）
A．开环控制与闭环控制的区别是开环控制有反馈环节
B．开环控制与闭环控制的区别是闭环控制有反馈环节
C．所有的人工控制系统都是开环控制系统
D．所有的自动控制系统都是闭环控制系统
5.（如图所示）某同学用恒温箱进行实验时，发现恒温箱的温度持续升高，无法自动控制。经检查，恒温箱的控制器没有故障。下列故障判断正确的是 （ ）
A．只可能是热电偶出现故障
B．只可能是温度设定装置出现故障
C．热电偶和温度设定装置都可能出现故障
D．可能是加热器出现故障

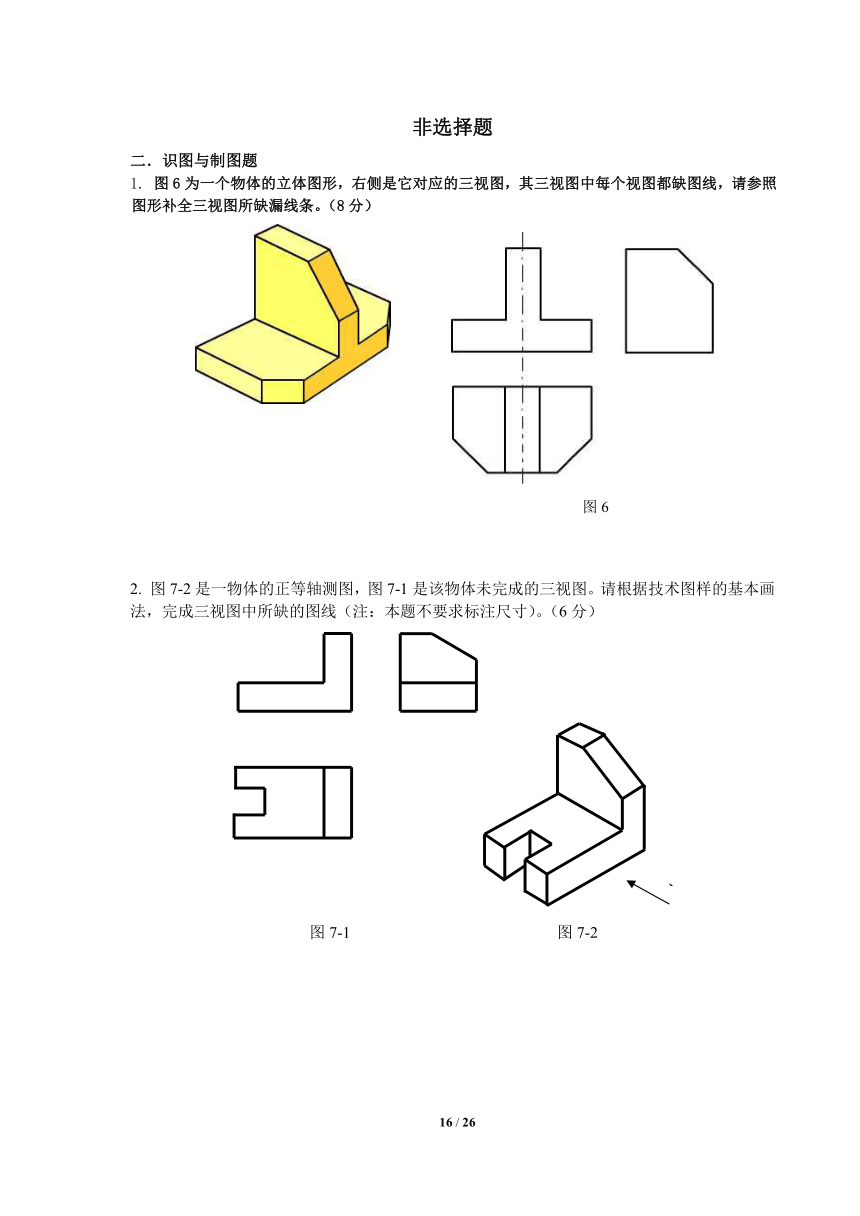

非选择题
二．识图与制图题
1. 图6为一个物体的立体图形，右侧是它对应的三视图，其三视图中每个视图都缺图线，请参照图形补全三视图所缺漏线条。（8分）
2. 图7-2是一物体的正等轴测图，图7-1是该物体未完成的三视图。请根据技术图样的基本画法，完成三视图中所缺的图线（注：本题不要求标注尺寸）。（6分）
图7-1 图7-2

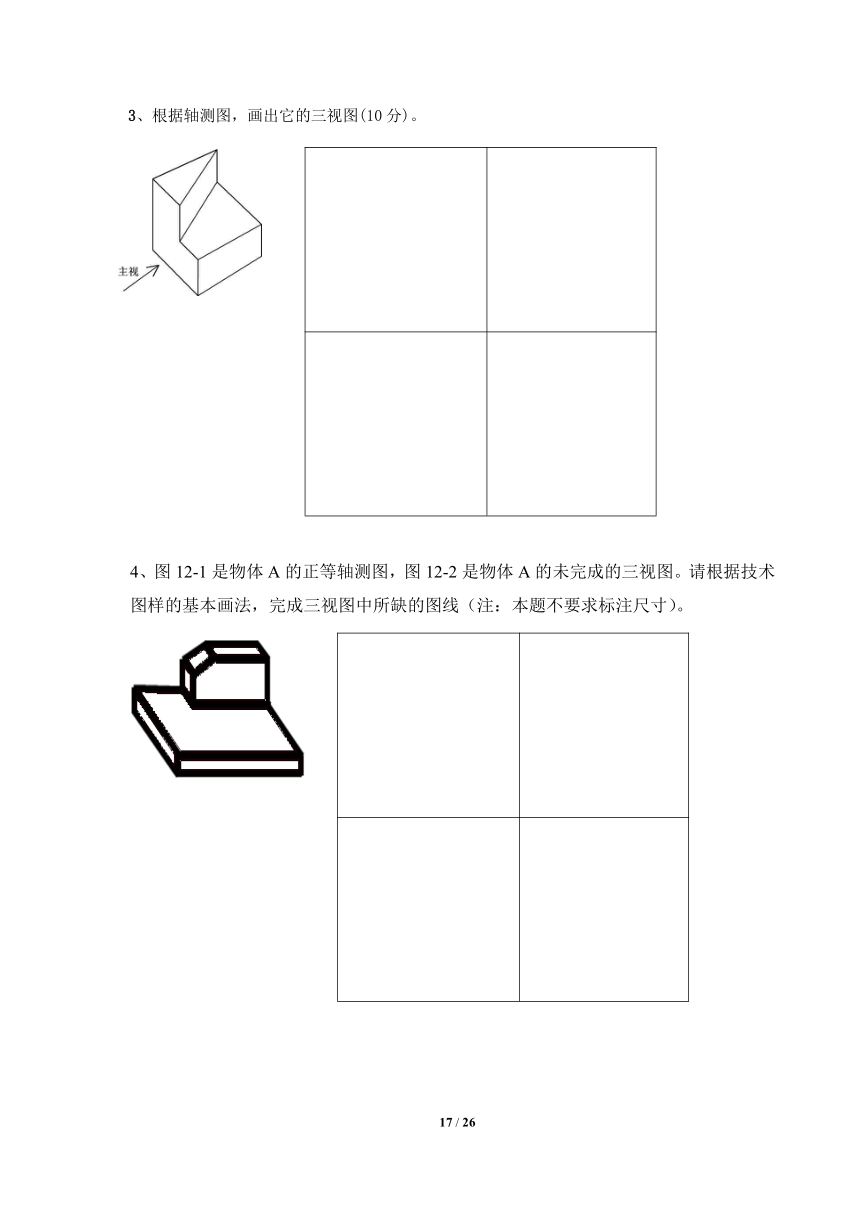

3、根据轴测图，画出它的三视图(10分)。
4、图12-1是物体A的正等轴测图，图12-2是物体A的未完成的三视图。请根据技术图样的基本画法，完成三视图中所缺的图线（注：本题不要求标注尺寸）。

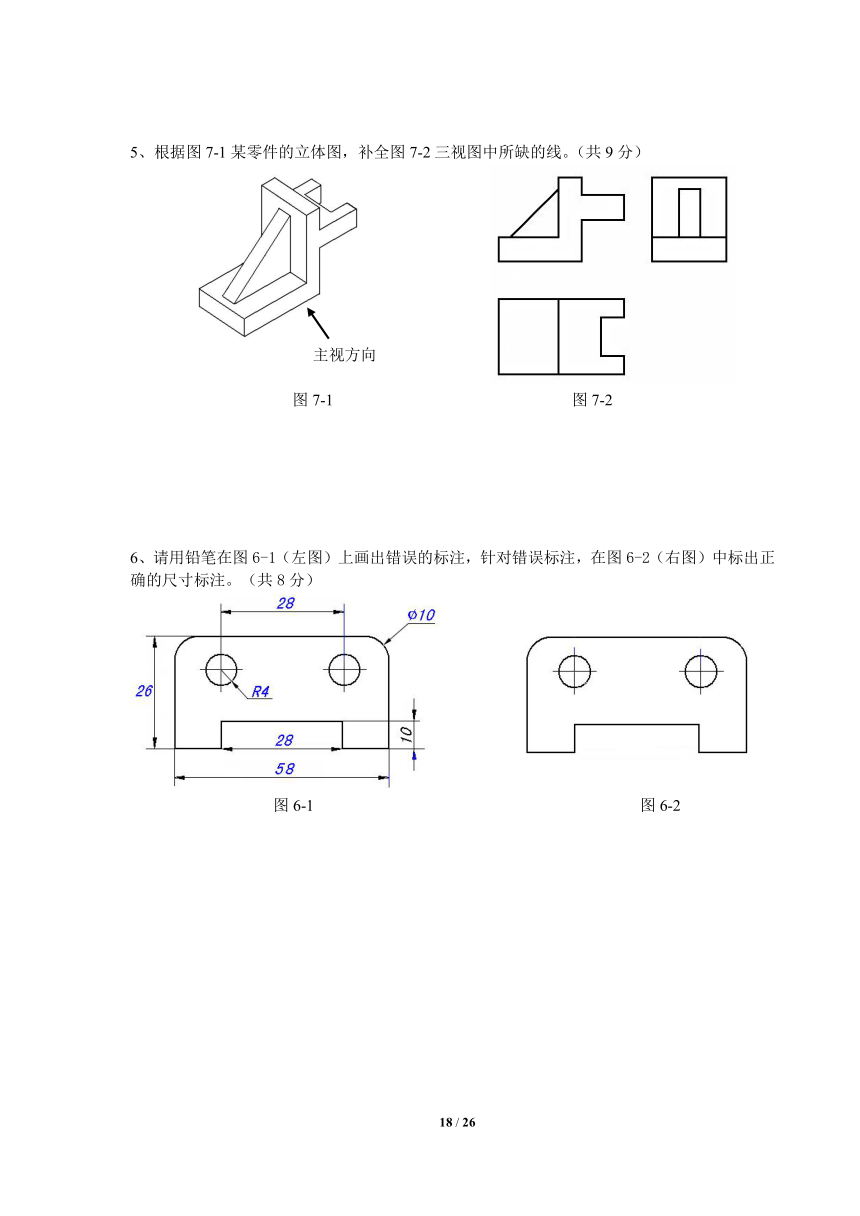

5、根据图7-1某零件的立体图，补全图7-2三视图中所缺的线。（共9分）
主视方向
图7-1 图7-2
6、请用铅笔在图6-1（左图）上画出错误的标注，针对错误标注，在图6-2（右图）中标出正确的尺寸标注。（共8分）
图6-1 图6-2

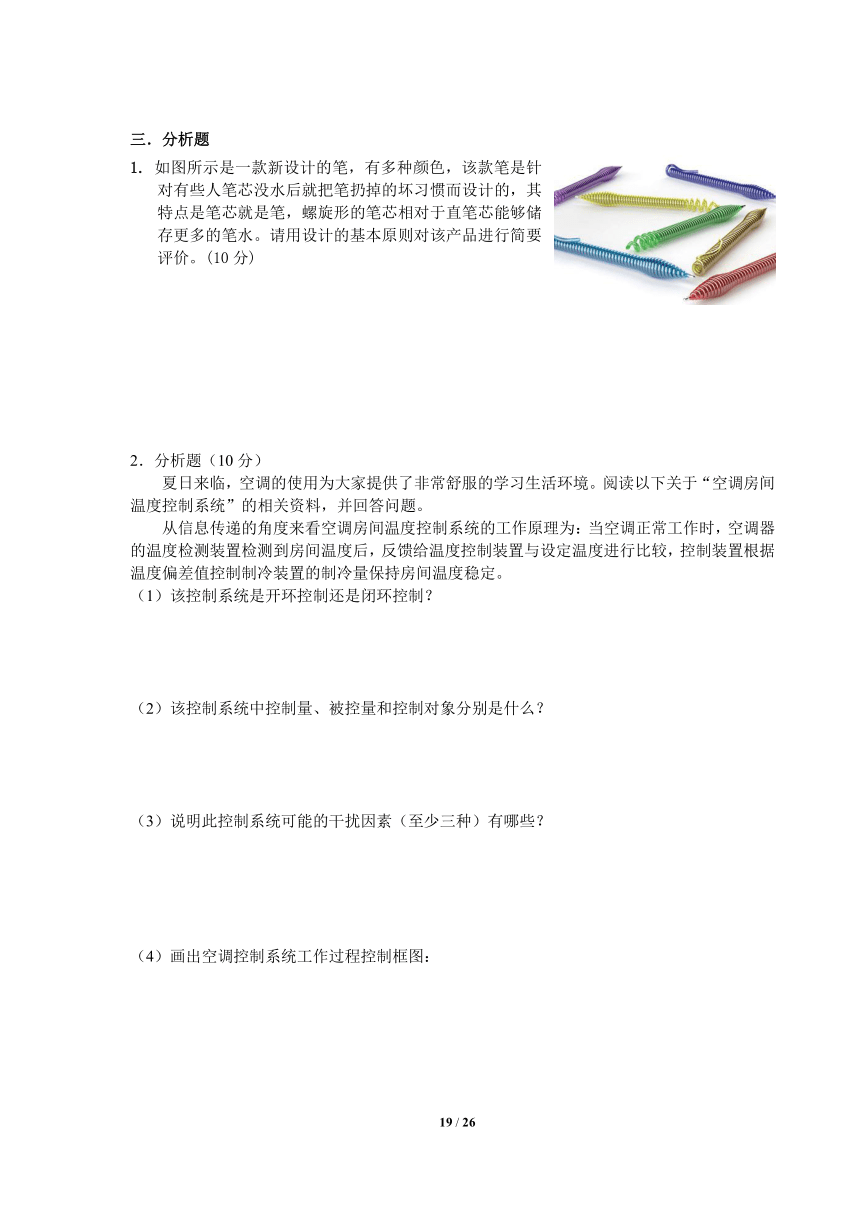

三．分析题
1. 如图所示是一款新设计的笔，有多种颜色，该款笔是针对有些人笔芯没水后就把笔扔掉的坏习惯而设计的，其特点是笔芯就是笔，螺旋形的笔芯相对于直笔芯能够储存更多的笔水。请用设计的基本原则对该产品进行简要评价。(10分)
2．分析题（10分）
夏日来临，空调的使用为大家提供了非常舒服的学习生活环境。阅读以下关于“空调房间温度控制系统”的相关资料，并回答问题。
从信息传递的角度来看空调房间温度控制系统的工作原理为：当空调正常工作时，空调器的温度检测装置检测到房间温度后，反馈给温度控制装置与设定温度进行比较，控制装置根据温度偏差值控制制冷装置的制冷量保持房间温度稳定。
（1）该控制系统是开环控制还是闭环控制？
（2）该控制系统中控制量、被控量和控制对象分别是什么？
（3）说明此控制系统可能的干扰因素（至少三种）有哪些？
（4）画出空调控制系统工作过程控制框图：

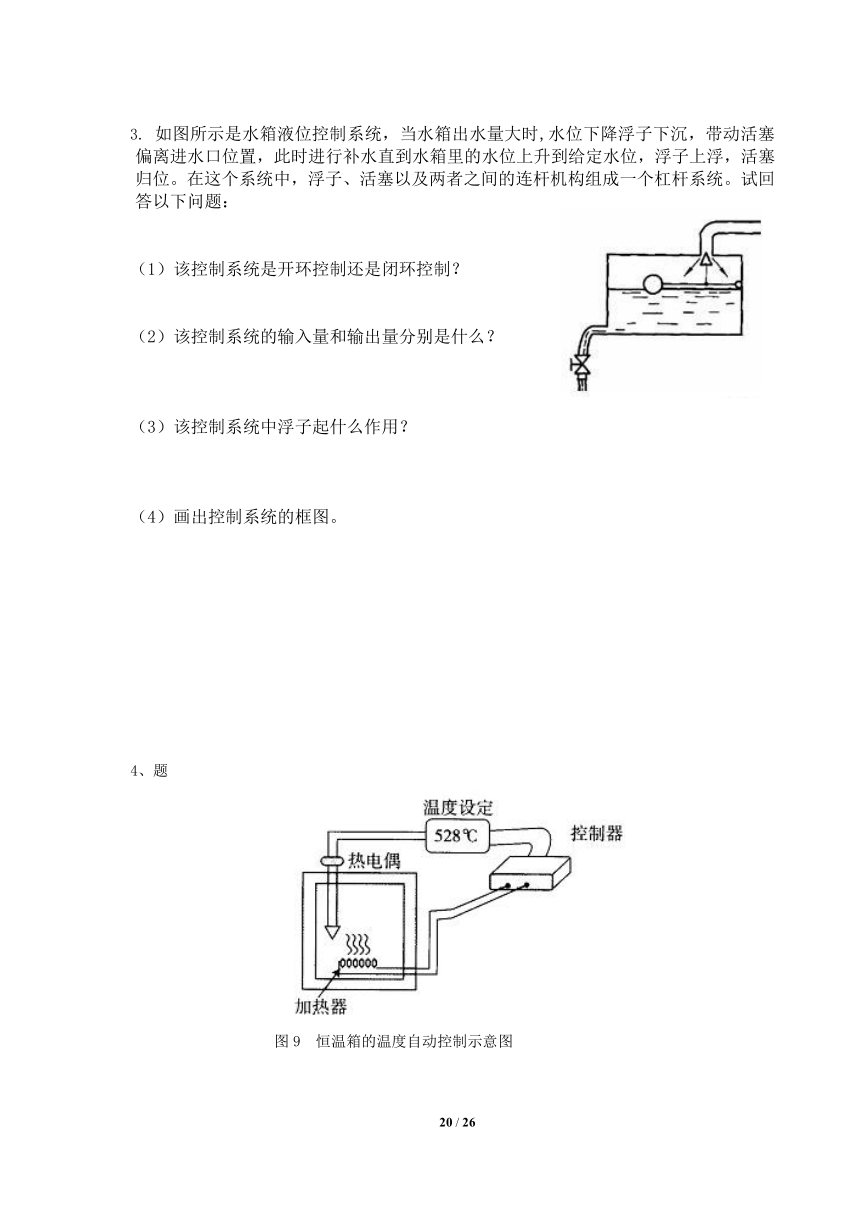

3. 如图所示是水箱液位控制系统，当水箱出水量大时,水位下降浮子下沉，带动活塞偏离进水口位置，此时进行补水直到水箱里的水位上升到给定水位，浮子上浮，活塞归位。在这个系统中，浮子、活塞以及两者之间的连杆机构组成一个杠杆系统。试回答以下问题：
（1）该控制系统是开环控制还是闭环控制？
（2）该控制系统的输入量和输出量分别是什么？
（3）该控制系统中浮子起什么作用？
（4）画出控制系统的框图。
4、题
图9 恒温箱的温度自动控制示意图
请根据图9和图10，回答下列问题：
(1)恒温箱的温度自动控制系统属于开环控制还是闭环控制？为什么？
(2)说明此控制系统可能的干扰因素（至少两种）。
5.某同学制作一盏台灯通常的工序和所需的时间如图11所示。
图11
问题：
（1）如某一科技小组也要进行同样台灯的制作，这一流程是否可以优化？为什么？
（2）如可以优化，请画出优化后的流程框图。

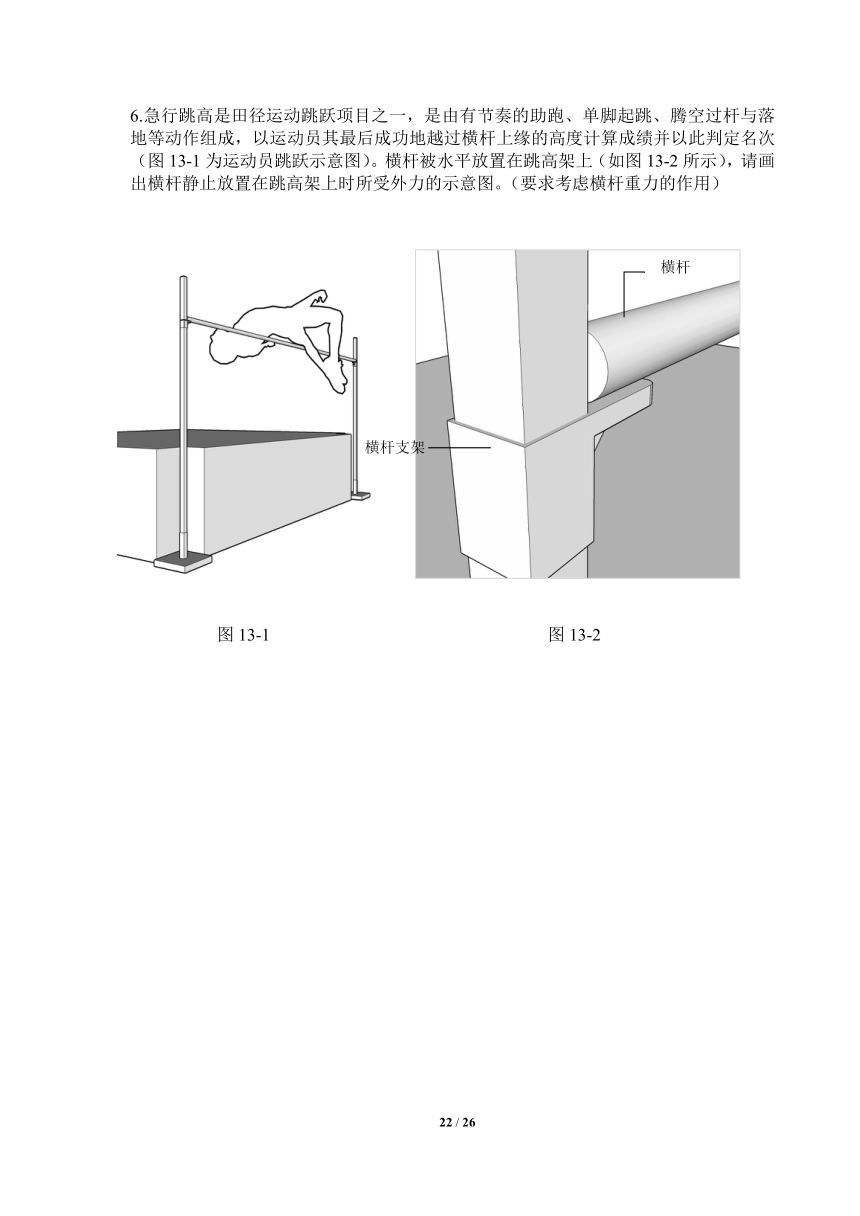

6.急行跳高是田径运动跳跃项目之一，是由有节奏的助跑、单脚起跳、腾空过杆与落地等动作组成，以运动员其最后成功地越过横杆上缘的高度计算成绩并以此判定名次（图13-1为运动员跳跃示意图）。横杆被水平放置在跳高架上（如图13-2所示），请画出横杆静止放置在跳高架上时所受外力的示意图。（要求考虑横杆重力的作用）
图13-1 图13-2
7、高一年级的同学在教室里布置了一些花草，他们把直杆AB的A端固定在墙上，B端悬挂吊兰，如下图所示。请回答下列问题：
（1）杆件受力的基本形式有受拉、爱压、受剪切、
受弯曲、爱扭转。请说明AB杆的主要受力形式。
（2）简述这个结构存在的缺陷。
（3）在不改变杆的固定点A和悬挂点B的前提下，简述你对这个结构的改进方法，并在图上给出改进方法草图。
8、自行车是我们生活中常见的交通工具，
其构造如下图所示。请根据你所尝过的
有关结构知识回答以下问题：
（1）自行车的结构设计除了考虑稳定性外，还要考虑什么性质？它跟什么因素有关？
（2）自行车的车架为什么采用三角形结构？
（3）自行车的支架部分采用了空心钢管材料，请说明这种做的两种优点。

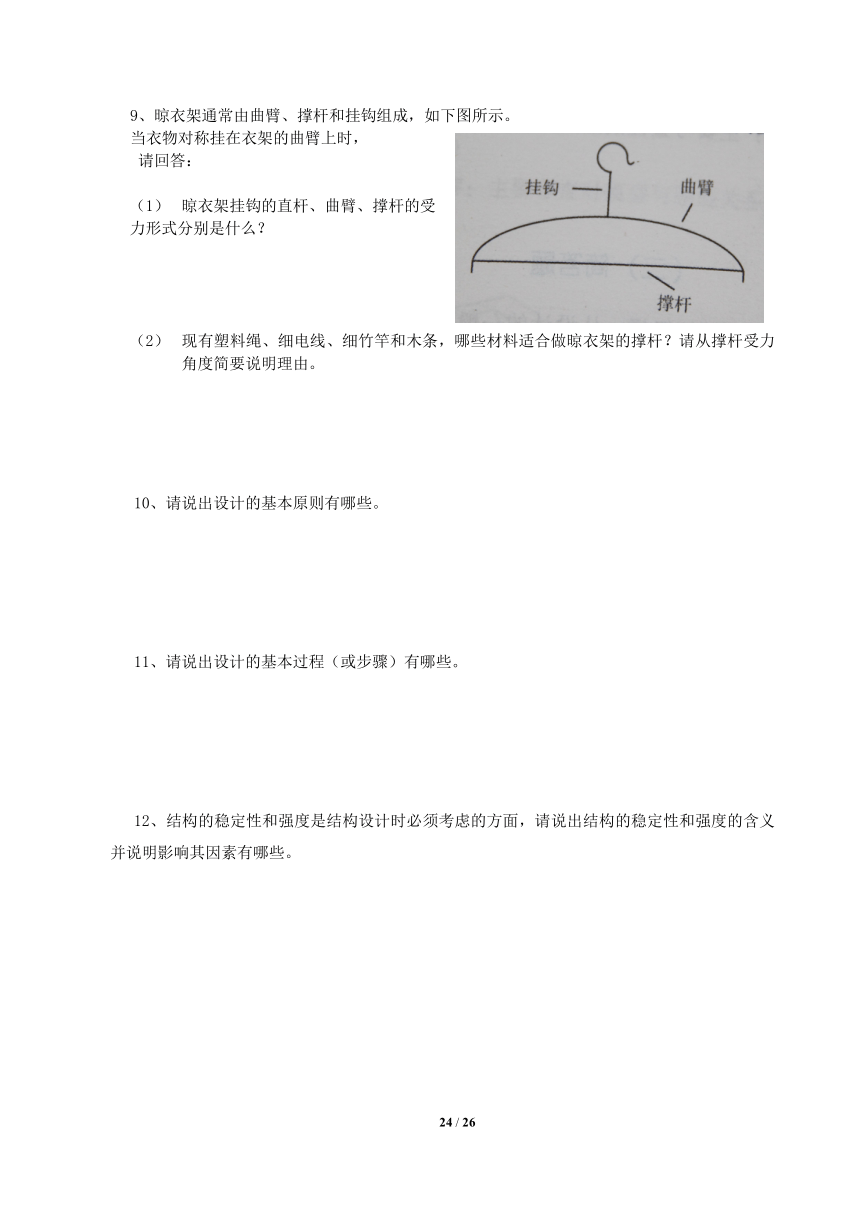

9、晾衣架通常由曲臂、撑杆和挂钩组成，如下图所示。
当衣物对称挂在衣架的曲臂上时，
请回答：
（1） 晾衣架挂钩的直杆、曲臂、撑杆的受
力形式分别是什么？
（2） 现有塑料绳、细电线、细竹竿和木条，哪些材料适合做晾衣架的撑杆？请从撑杆受力角度简要说明理由。
10、请说出设计的基本原则有哪些。
11、请说出设计的基本过程（或步骤）有哪些。
12、结构的稳定性和强度是结构设计时必须考虑的方面，请说出结构的稳定性和强度的含义并说明影响其因素有哪些。

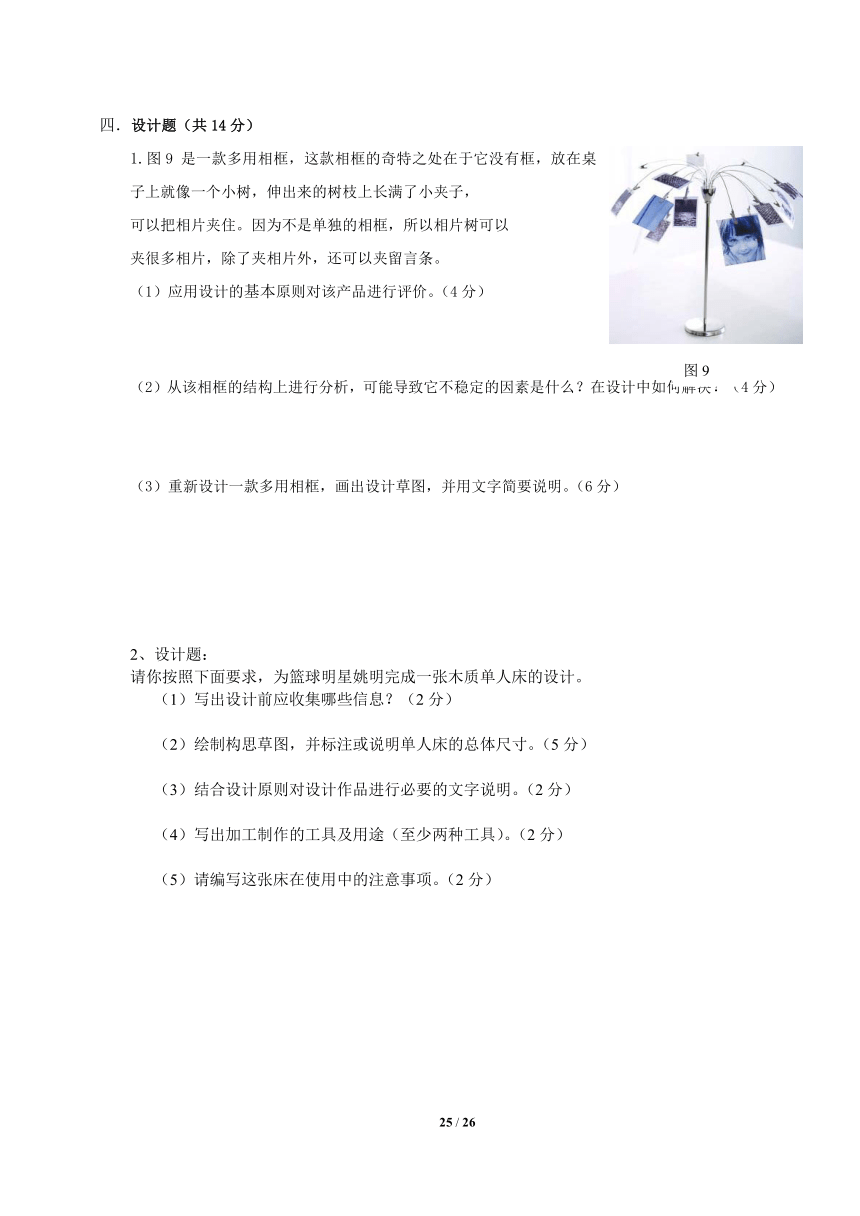

四．设计题（共14分）
1.图9 是一款多用相框，这款相框的奇特之处在于它没有框，放在桌子上就像一个小树，伸出来的树枝上长满了小夹子，
可以把相片夹住。因为不是单独的相框，所以相片树可以
夹很多相片，除了夹相片外，还可以夹留言条。
（1）应用设计的基本原则对该产品进行评价。（4分）
（2）从该相框的结构上进行分析，可能导致它不稳定的因素是什么？在设计中如何解决？（4分）
（3）重新设计一款多用相框，画出设计草图，并用文字简要说明。（6分）
2、设计题：
请你按照下面要求，为篮球明星姚明完成一张木质单人床的设计。
（1）写出设计前应收集哪些信息？（2分）
（2）绘制构思草图，并标注或说明单人床的总体尺寸。（5分）
（3）结合设计原则对设计作品进行必要的文字说明。（2分）
（4）写出加工制作的工具及用途（至少两种工具）。（2分）
（5）请编写这张床在使用中的注意事项。（2分）
3．美国前国务卿基辛格参观天坛后说：“凭美国现在的科技实力，复制寰丘和祈年殿容易，但要复制这里的古树则需要千年。”可见“名园好得，古树难求”，保护古树是每个公民的义务。某公园内有棵古树经历岁月沧桑，遇风雪有倾倒的危险，需要加固支撑，如图所示。
请你应用在通用技术课上所学的知识，为图示古树设计出结构稳定，材料选择合理、外观大方、易于安装、便于游人观赏并能实现对古树有效支撑的支架（不要求标注尺寸）。
请根据以上项目设计要求，对照下面的各项内容完成项目的设计方案
（1） 概述（对本项目的需求分析）
（2） 可能的解决方案（设计出2--3种，画出草图）
（3） 我选择的方案及理由
（4） 选择的材料及选择的理由
（5）“古树支架”构件的连接方式
4、衣夹通常用于防止湿的衣物从晾衣绳上脱落。图13为三个厂家生产的衣夹，请设计一测试支架并设计测试方案，以测试评价三种衣夹夹持能力的优劣。
图13
要求：
（1） 绘制出测试支架草图
（2）对照样表一，说明测试支架各构件的数量、所用材料和加工工具
（3）对照样表二，说明测试支架构件的连接方式
（4）说明测试所需其他实验工具或器材
（5）画出测试三种衣夹夹持能力的流程图
（6）根据要求设计出测试三种衣夹夹持能力所需的记录数据表格
样表一：
构件名称（与草图对应） 构件数量 构件材料 加工工具
样表二：
相邻构件的名称 连接方式
……和……（示例）
锯割
打磨
钻孔
划线
打磨
锯割
划线
钻孔
打磨
锯割
钻孔
划线
打磨
钻孔
锯割
划线
P
F
检验
榫连接
制作底板和侧板并开榫
划线
检验
透明胶带连接
制作底板和侧板
划线
图6
A B C D
图4
图9
图5
甲
乙
甲
乙
A
B
C
D
A
B
C
D
①
②
④
③
A. B. C. D.
主视
图1
横杆
横杆支架
执行器
（加热器）器）
）
比较器
控制量
（电压）
）
控制器
（电子或微机控制装置）
被控对象
（恒温箱）
给定量
（设定的温度）
被控量
（炉内温度）
）
检测装置
（热电偶）
）
图10 恒温箱的温度自动控制系统方框图
图2
图1
7 / 26
