第十八章 电功率
第二节 电功率
1、电功率与电阻的关系：
R1
R2
R1
R2
串联电路中：
得：P1 ：P2 = R1 ：R2
并联电路中：
得：P1 ：P2 = R2 ：R1
任何电路中：
P总= P1 + P2 + …
根据公式 推导
根据公式 推导
P = I2R
P =
U2
R

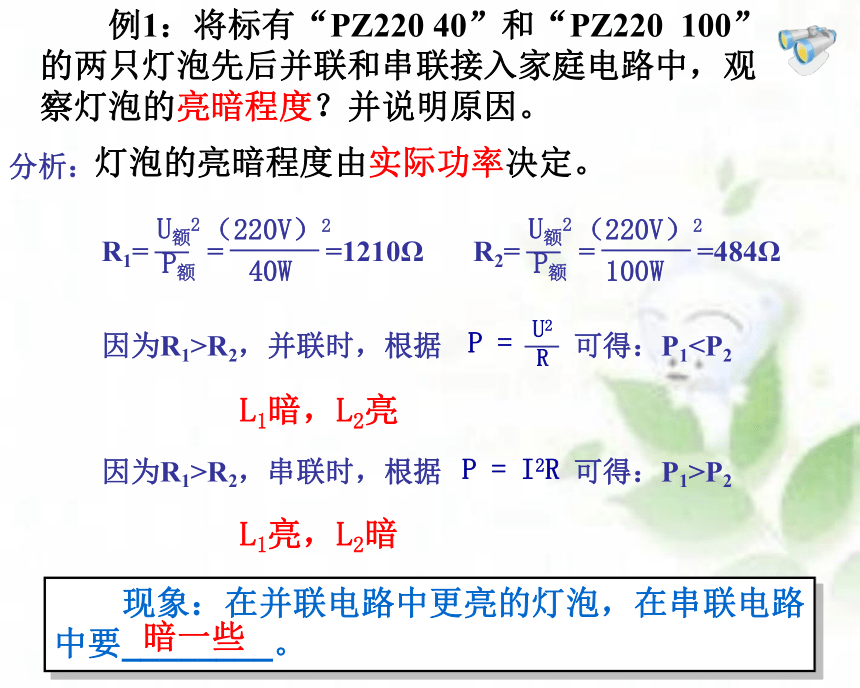

　　例1：将标有“PZ220 40”和“PZ220 100”的两只灯泡先后并联和串联接入家庭电路中，观察灯泡的亮暗程度？并说明原因。
　　现象：在并联电路中更亮的灯泡，在串联电路中要________。
R1= = =1210Ω
U额2
P额
（220V）2
40W
分析：
R2= = =484Ω
U额2
P额
（220V）2
100W
因为R1>R2，并联时，根据 可得：P1P =
U2
R
因为R1>R2，串联时，根据 可得：P1>P2
P = I2R
灯泡的亮暗程度由实际功率决定。
L1暗，L2亮
暗一些
L1亮，L2暗
提示：电功率大时电路处于________档，电功率小时电路处于________档。
高温
低温
（高、中、低温档）
例1：分析下面的电路当开关S1处于断开和闭合状态时，分别是什么档位？
应用的公式：
S1断开时处于________档，
S1闭合时处于________档。
低温
高温
2、如何判断电路的档位？
1、分析下面的电路，当开关S1处于什么状态是高档和低档？
练一练
应用的公式：
S1 _______时处于高档，
S1 _______时处于低档。
闭合
断开
例2：如图是某电热水壶加热和保温电路原理图，R1＝
44 Ω，R2＝440 Ω，当开关S1断开、S2闭合时:
（1）电热水壶处于什么状态？
（2）该电热水壶的加热功率是多少瓦？
当S1断开、S2闭合时，R1和R2串联，总电阻最大，由
可知，电功率最小,处于保温状态。
当S1、S2闭合时，电路中只有R1，
处于加热状态。
总电阻：
总功率：
知识回顾：
1、串联：
并联：
2、判断电路的档位，应用的公式：
（1）R1和R2串联，总电阻_____，电功率______，处于_______。
最大
最小
低温档（低档）
（2）R1和R2并联，总电阻_____，电功率______，处于
_____________。
最小
最大
高温档（高档）
（3）电路中只有R1或R2，总电阻___________，电功率
___________， 处于_______________________。
中等大小
中等大小
中温档（中档）
练习：小明家买了一台电烤箱，有低、中、高三个档位的发热功率。
如图是其内部简化电路图，开关S1可分别与触点a、b接触。已知：
R1=48.4Ω，R2=96.8Ω，电源电压保持不变。请解答以下问题：
（1）当开关S1置于b端、S2断开时，电烤箱处于什么档位？简述理由：
（2）电烤箱在中档位工作时，消耗的电功率是多少？
（3）电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少？
例2：小明家买了一台电烤箱，有低、中、高三个档位的发热功率。如图是其内部简化电路图，开关S1可分别与触点a、b接触。已知：R1=48.4Ω，R2=96.8Ω，电源电压保持不变。请解答以下问题：
（1）当开关S1置于b端、S2断开时，电烤箱处于什么档位？
（2）电烤箱在中档位工作时，消耗的电功率是多少？
（3）电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少？
当开关S1置于b端、S2断开时，R1和R2串联，总电阻最大，由 可知，电功率最小,处于低档位。
当开关S1置于b端、S2闭合时，电路中只有R1，处于中档位。
当开关S1置于a端、S2闭合时，R1和R2并联，处于高档位。
总电阻：
总功率：
