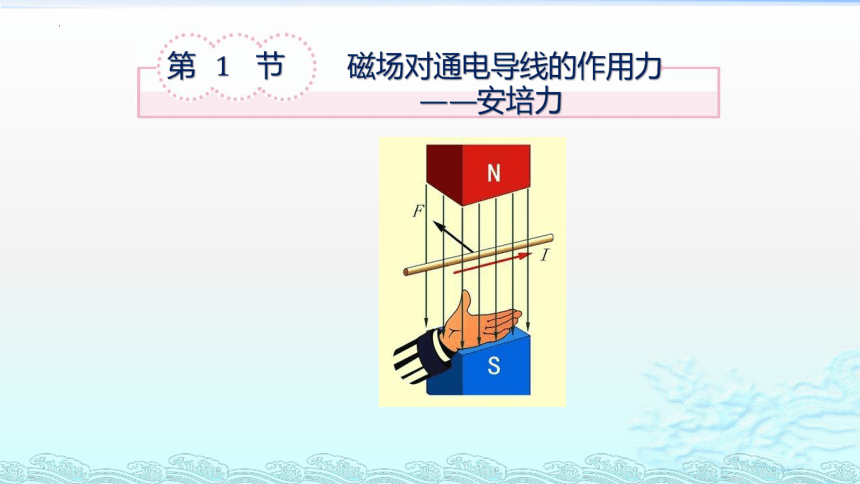

第 1 节 磁场对通电导线的作用力
——安培力
定义：磁场对通电导线的作用力称为安培力。（是为了纪念法国物理学家安培而命名的）
一、安培力
电流的相互作用规律
安培定则（右手螺旋定则）
电流计
分子电流假说
“电学中的牛顿”
一、安培力的方向
猜想：安培力方向的影响因素？
演示实验

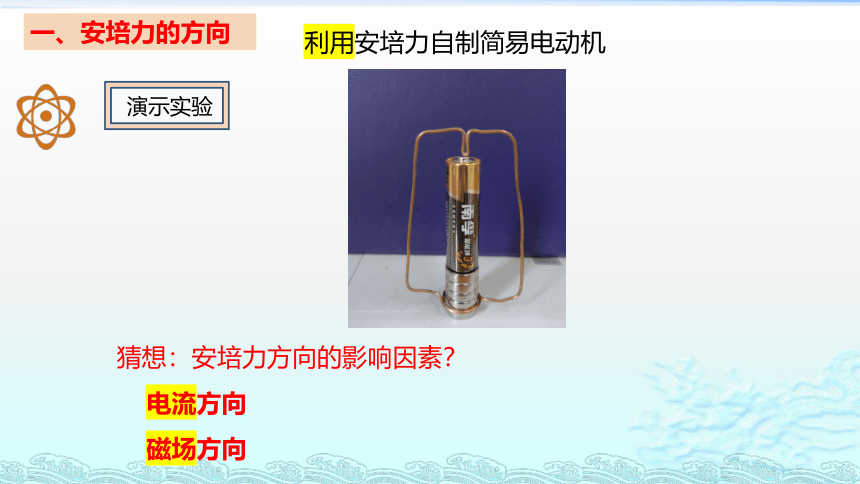

利用安培力自制简易电动机
电流方向
磁场方向
实验

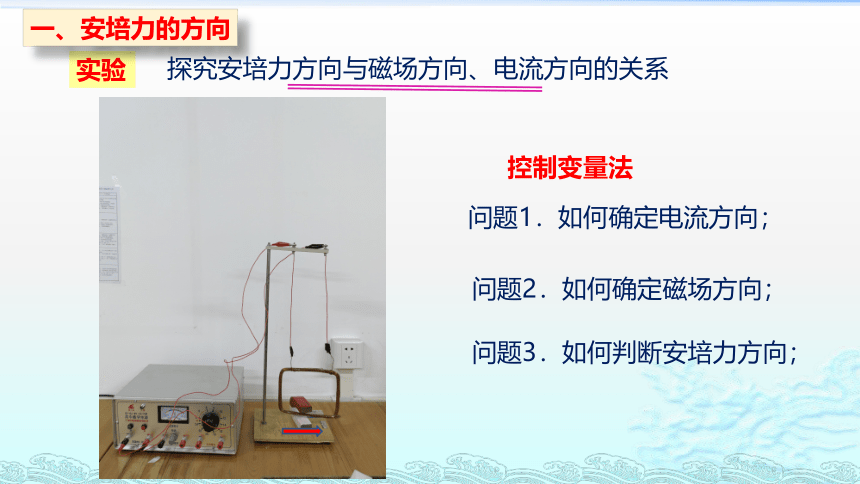

探究安培力方向与磁场方向、电流方向的关系
问题1．如何确定电流方向；
控制变量法
一、安培力的方向
问题2．如何确定磁场方向；
问题3．如何判断安培力方向；
B
B
B
B
F
F
F
F

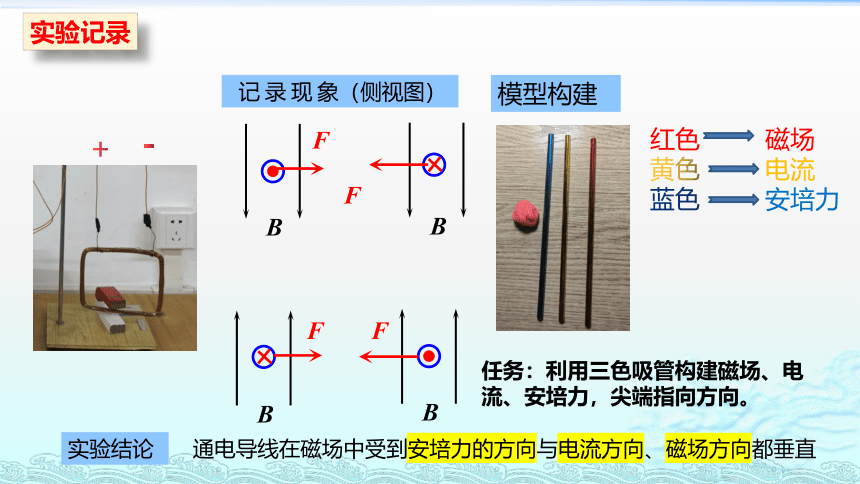

实验记录
记 录 现 象（侧视图）
模型构建
红色
黄色
蓝色
磁场
电流
安培力
任务：利用三色吸管构建磁场、电流、安培力，尖端指向方向。
实验结论
通电导线在磁场中受到安培力的方向与电流方向、磁场方向都垂直
+
-
F
F
F

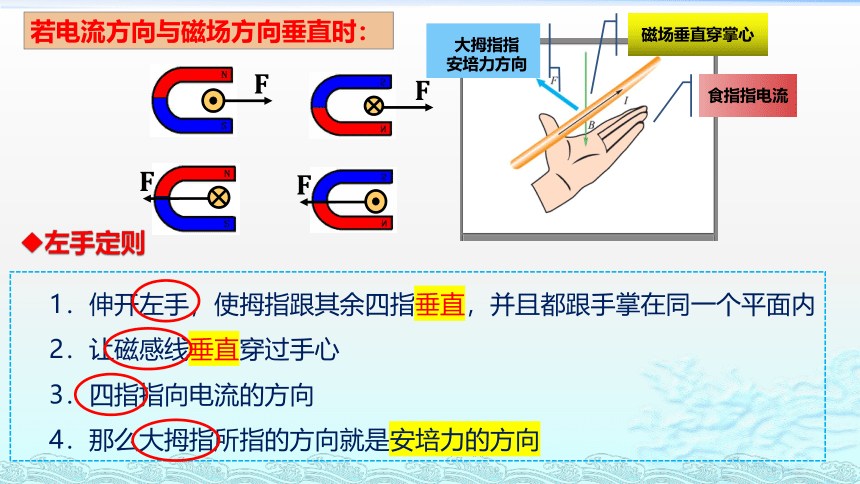

若电流方向与磁场方向垂直时：
1．伸开左手，使拇指跟其余四指垂直，并且都跟手掌在同一个平面内
2．让磁感线垂直穿过手心
3．四指指向电流的方向
4．那么大拇指所指的方向就是安培力的方向
左手定则
食指指电流
磁场垂直穿掌心
大拇指指
安培力方向
F
F
I
B
F
I
B
30°
F
F
I
I
I
B
B
B
I
B

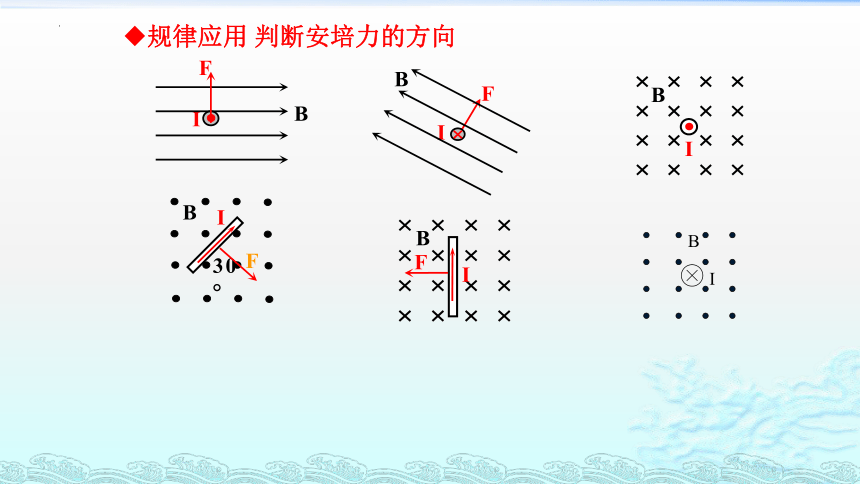

规律应用 判断安培力的方向

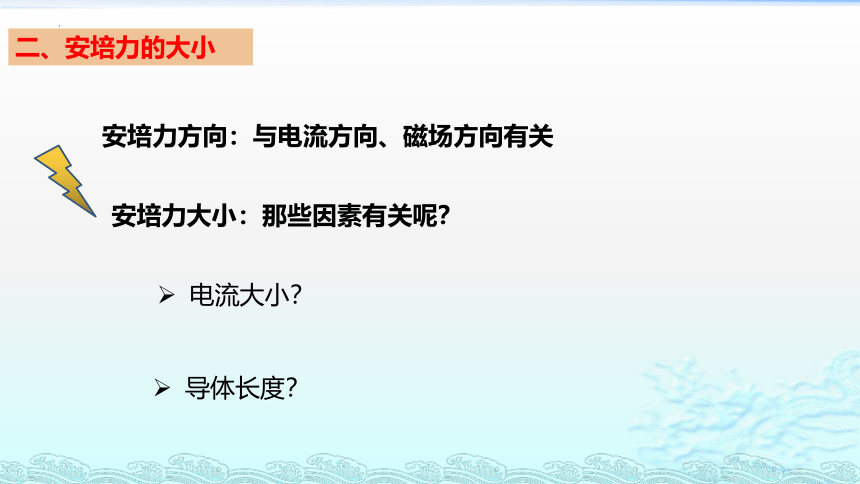

二、安培力的大小
安培力方向：与电流方向、磁场方向有关
安培力大小：那些因素有关呢？
电流大小？
导体长度？
实验器材
N极
S极
2
1
3
实验器材
N极
S极
2
1
2
3
N极
S极
1
3
N极
S极
N极
S极
2
1
3
实验方法：控制变量法
安培力与电流大小关系
电流 I1 I2
偏转格数
F∝I 安培力与电流有关
安培力与导线长度关系
电流 L1 L2 L2
偏转 格数
F∝L 安培力与导线长度有关
F∝I
F∝L
F=ILB
(条件：I⊥B)
B—由磁场本身决定，表示磁场的强弱和方向，叫做磁感应强度
实验结论
F∝IL
二、安培力的大小
2、在匀强磁场中，在通电直导线与磁场方向平行的情况下
F=0
F
I
B
1、在匀强磁场中，在通电直导线与磁场方向垂直的情况下，F=BIL
B∥
B⊥
B
思考交流
3、 若B不垂直于I ，如何判断安培力的方向
(a) B⊥I时，F=BIL（最大）
(b) B∥I时，F=0（最小）
(c) B与I夹角为θ时，分解的方法和思想
【总结】
三、安培力的大小
(1)一般适用于匀强磁场，在非匀强磁场中，L必须很短
F=BILsinθ（θ为I与B的夹角）理解
(2)L是有效长度，不一定是导线实际长度
弯曲导线的有效长度L，等于处于磁场中导线两端点连线的直线长度，相应的电流沿L由始端流向末端
发展空间——磁电式电流表(P88)
知识整理 归纳总结
1.安培力
2. 安培力的方向（左手定则）
3.安培力的大小
磁场对通电导线的作用
——安培力
练一练
B
三、安培力的应用
电动机
电源
