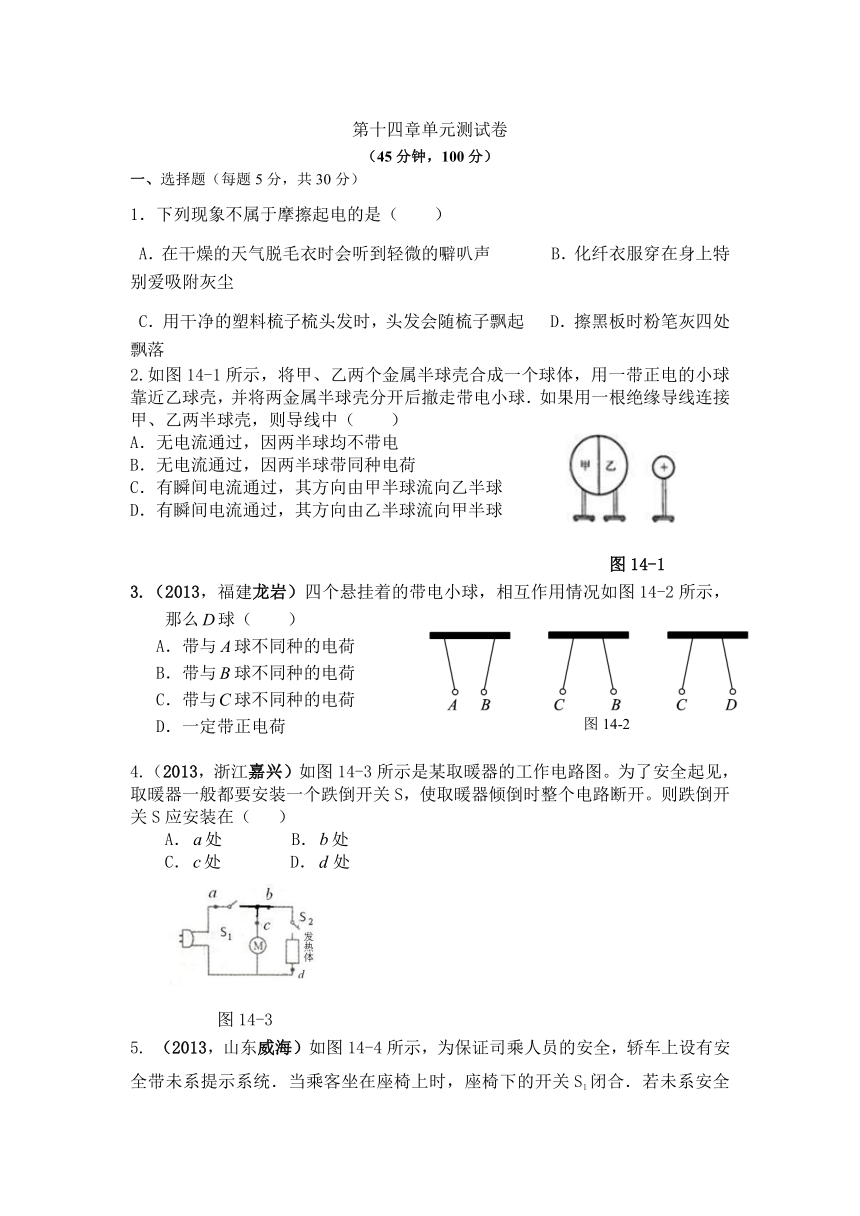

第十四章单元测试卷
（45分钟，100分）
一、选择题（每题5分，共30分）
1．下列现象不属于摩擦起电的是（ ）
A．在干燥的天气脱毛衣时会听到轻微的噼叭声 B．化纤衣服穿在身上特别爱吸附灰尘
C．用干净的塑料梳子梳头发时，头发会随梳子飘起 D．擦黑板时粉笔灰四处飘落
2.如图14-1所示，将甲、乙两个金属半 ( http: / / www.21cnjy.com )球壳合成一个球体，用一带正电的小球靠近乙球壳，并将两金属半球壳分开后撤走带电小球．如果用一根绝缘导线连接甲、乙两半球壳，则导线中（　　）
A．无电流通过，因两半球均不带电
B．无电流通过，因两半球带同种电荷
C．有瞬间电流通过，其方向由甲半球流向乙半球
D．有瞬间电流通过，其方向由乙半球流向甲半球
图14-1
3.（2013，福建龙岩）四个悬挂着的带电小球，相互作用情况如图14-2所示，那么球（ ）
A．带与球不同种的电荷
B．带与球不同种的电荷
C．带与球不同种的电荷
D．一定带正电荷
4.（2013，浙江嘉兴）如图14-3所示是某取暖器的工作电路图。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。则跌倒开关S应安装在（ ）
A．处 B．处
C．处 D．处
( http: / / www.21cnjy.com )
图14-3

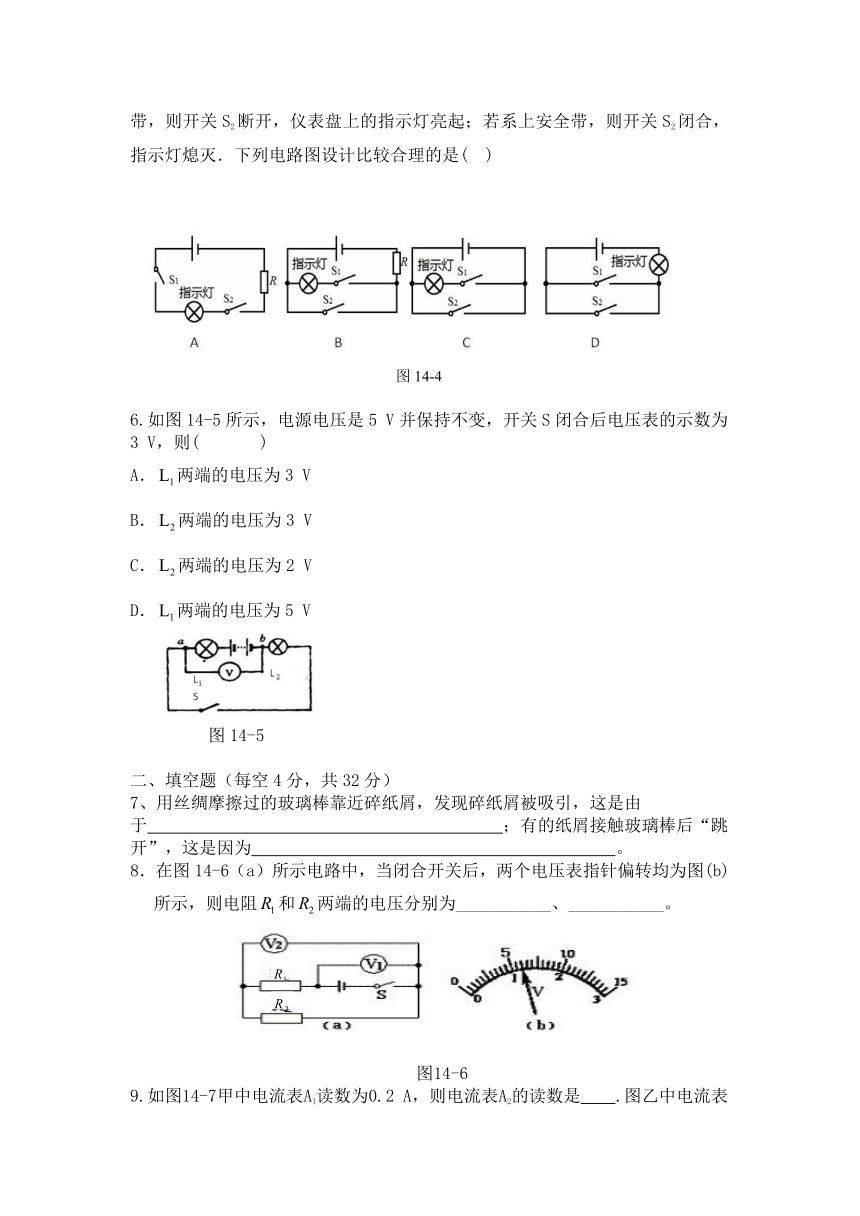

5. （2013，山东威海）如图14-4所 ( http: / / www.21cnjy.com )示，为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合．若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列电路图设计比较合理的是( )
( http: / / www.21cnjy.com )
图14-4
6.如图14-5所示，电源电压是5 V并保持不变，开关S闭合后电压表的示数为3 V，则( )
A．两端的电压为3 V
B．两端的电压为3 V
C．两端的电压为2 V
D．两端的电压为5 V
( http: / / www.21cnjy.com )
图14-5
二、填空题（每空4分，共32分）
7、用丝绸摩擦过的玻璃棒靠近碎纸屑，发现碎纸屑被吸引，这是由于 ；有的纸屑接触玻璃棒后“跳开”，这是因为 。
8．在图14-6（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图(b)所示，则电阻和两端的电压分别为___________、___________。
图14-6

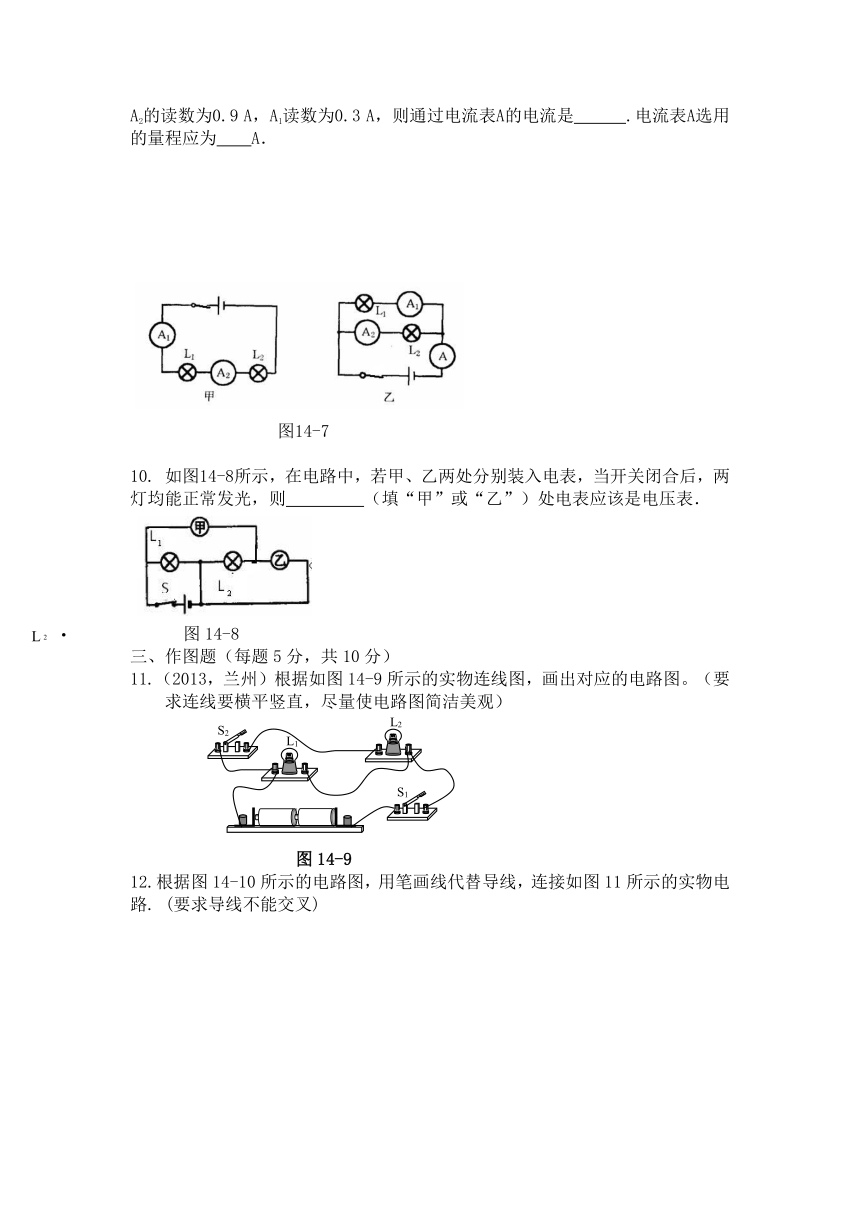

9.如图14-7甲中电流表Al读数为0.2 A，则电流表A2的读数是 .图乙中电流表A2的读数为0.9 A，A1读数为0.3 A，则通过电流表A的电流是 .电流表A选用的量程应为 A．
( http: / / www.21cnjy.com )
图14-7
10. 如图14-8所示，在电路中，若甲、乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则 （填“甲”或“乙”）处电表应该是电压表．
( http: / / www.21cnjy.com )
图14-8
三、作图题（每题5分，共10分）
11.（2013，兰州）根据如图14-9所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）
图14-9

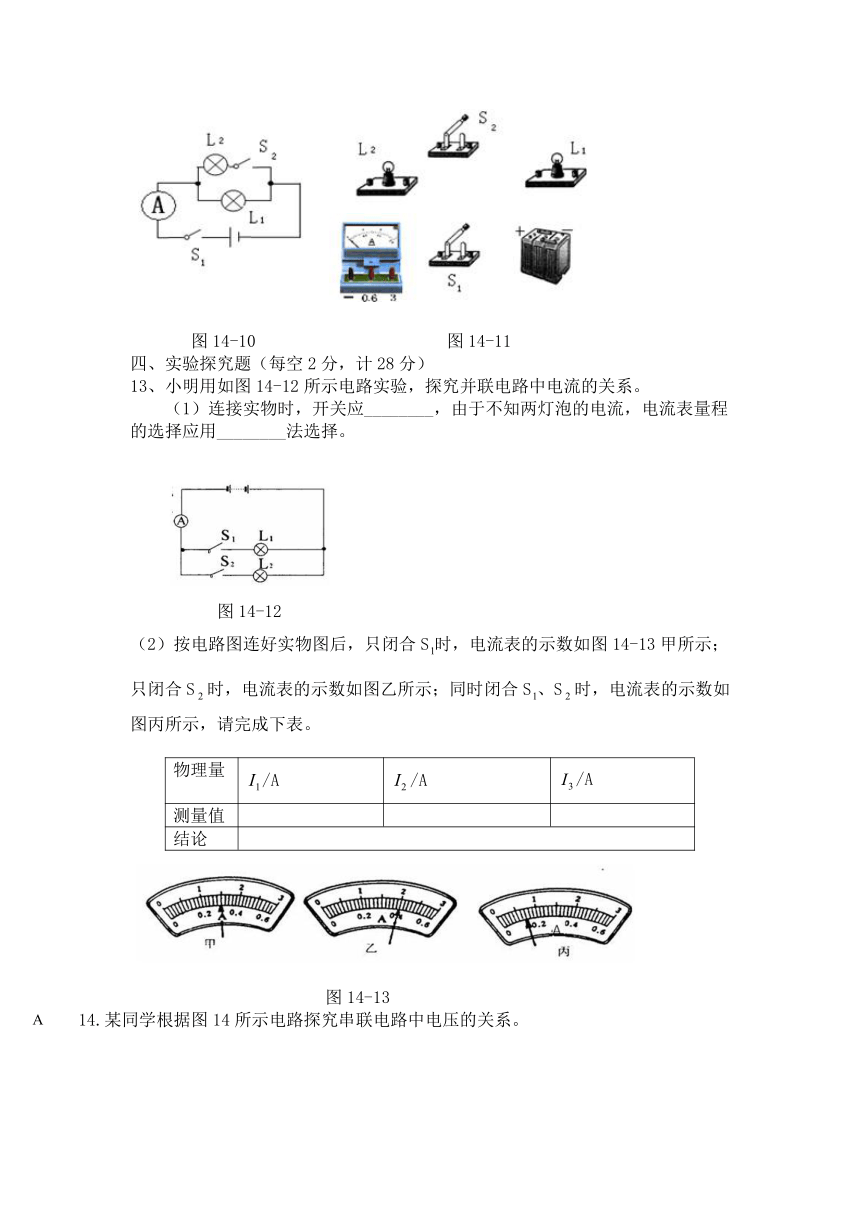

12.根据图14-10所示的电路图，用笔画线代替导线，连接如图11所示的实物电路. (要求导线不能交叉)
( http: / / www.21cnjy.com )
图14-10 图14-11
四、实验探究题（每空2分，计28分）
13、小明用如图14-12所示电路实验，探究并联电路中电流的关系。
（1）连接实物时，开关应________，由于不知两灯泡的电流，电流表量程的选择应用________法选择。
( http: / / www.21cnjy.com )
图14-12
（2）按电路图连好实物图后，只闭合S时，电流表的示数如图14-13甲所示；只闭合S时，电流表的示数如图乙所示；同时闭合S、S时，电流表的示数如图丙所示，请完成下表。
物理量 /A /A /A
测量值
结论
( http: / / www.21cnjy.com )
图14-13
14.某同学根据图14所示电路探究串联电路中电压的关系。
( http: / / www.21cnjy.com )
图14 图15
（1）当他按电路图连好实物图后，将电压表并联在两点，闭合开关，发现电压表示数为电源电压，则发生该现象的原因可能是 L1 或 L2 。（均填“断路”或“短路”）
（2）排除故障后，测了三个位置的电压，电压表的示数如图14-15所示，请完成下表。
电压表接入位置
电压表指针位置
电压值
结论
第十四章测试卷参考答案
一、1.D
点拨：A、在干燥的天气脱毛衣时会听到轻微的 ( http: / / www.21cnjy.com )噼叭声，是毛衣因摩擦带电，放电产生的劈叭声．不符合题意．B、化纤的衣服因摩擦带电，带电的衣服吸引轻小的灰尘．不符合题意．C、干净的塑料梳子和头发摩擦，头发和梳子摩擦后因带异种电荷互相吸引．不符合题意．D、擦黑板时粉笔灰四处飘落与摩擦起电无关．符合题意．
2. C
3.A
点拨：和相互吸引，则与带异种电荷，即一个带正电，一个带负电；和相互排斥，它们一定带同种电荷，可能都带正电，也可能都带负电；和相互排斥，它们一定带同种电荷，可能都是正电，也可能都是负电．综上分析可知：三个小球带同种电荷，带另一种电荷．故选A．
4.A
点拨：要切断整个电路，跌倒开关应位于干路上，即题图中处．故选A．
5.B 点拨：由题意知，只有坐在座位上并不系安全带时，指示灯才亮，故S可控制指示灯，当开关S闭合时，指示灯又不亮了，说明指示灯被S短路了．A、两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，不符合题意；B、指示灯与S串联，与S并联，乘客坐下时指示灯亮，系上安全带时，指示灯熄灭，并且不会出现电源短路，符合题意；C、指示灯与S串联，与S并联，乘客坐下时指示灯亮，系上安全带时，指示灯熄灭，但会出现电源短路的情况，不符合题意；D、两开关并联，无论乘客坐下，还是系上安全带，指示灯都会亮起，不符合题意．本题利用了用电器短路时，用电器将不工作来设计电路，注意不能出现对电源短路的情况，而保护电阻可使电路对电源不被短路．
6.B
点拨：由题图可知，L和L是串联，电压表测L两端的电压；因为电源电压为5 V，电压表示数为3 V,即L两端的电压：=3 V；由串联电路电压特点可知，L两端的电压：=-= 5 V-3 V=2 V．故选B 。
二.7.带电体具有吸引轻小物体的性质；同种电荷相互排斥
点拨：丝绸摩擦过的玻璃棒带正电,碎纸屑被吸引是因为带电体具有吸引轻小物体的性质；有的纸屑接触玻璃棒后“跳开”，是因为这些纸屑也带正电，同种电荷相互排斥的缘故．
8.4.8 V ；1.2 V
点拨：由题图可知： V测的是电源电压；V测的是两端的电压．即V的示数应大于V的示数；而两个电压表的指针偏转角度相同，所以V选的量程应是0～15 V，其分度值是0.5 V，读数（即电源电压）为6 V；V选的量程应是0～3 V，其分度值是0.1 V，读数（即两端的电压）为1.2 V；所以电阻两端的电压为：=-=6 V-1.2 V =4.8 V.
9．0.2 A；1.2 A；0～3
点拨：（1）由题中甲图知：两灯泡与两电流表串联接在电路中，由串联电路的电流特点知= =0.2 A；
（2）由题中乙图知：两灯泡L、L并联，电流表A测流过L的电流，电流表A测流过L的电流，电流表A测干路电流.
由并联电路特点知：= + =0.3 A+0.9 A=1.2 A，电流表A应选0～3 A量程．
10．乙
三.11.如答图14-1所示.
( http: / / www.21cnjy.com )
答图14-1
点拨：根据题图可知，从正极出发分两条支路，一支路经开关S、灯泡L；另一支路经灯泡L；然后两支路汇合共同经过开关S回到电源负极.
12、如答图14-2所示
( http: / / www.21cnjy.com )
答图14-2
点拨：本题考查了由电路图连接实物图的能力．连接电路时一般从电源的一极连起．
四．13．（1）断开；试触（2）0.3；0.4；0.7；并联电路中，干路电流等于各支路电流之和
14、（1）断路；短路
（2）；；2.5 V；5.5 V；8 V；串联电路的总电压等于各用电器两端电压之和
