第十三章　电路初探
时间:60分钟　 满分:100分
一、选择题(每小题3分,共30分,每小题只有一个选项符合题意)
1.如图所示是一种常见的充电宝.给手机充电时,充电宝在电路中的作用与下列元件相同的是 (　　)
A.B.C.D.
2.在如图所示的电路中,闭合开关,两个灯泡属于并联的是 (　　)
A　　　　 　B　　　　　C　　　　　D
3.下列关于电源、电压和电流的说法,正确的是 (　　)
A.电路中只要有电源就一定有电流
B.用电器中有电流通过,其两端一定有电压
C.电流从电源的负极出发,经过导线、开关、用电器流回电源的正极
D.电路两端有电压,电路中就一定有电流
4.下列与如图所示的实物图相对应的电路图是 (　　)
　A　　　　　B　　　　　C　　　　D　
5.如图是利用电压表测量同一并联电路电压的三种接法,下列说法正确的是(　　)
A.甲、乙的测量结果之和等于丙的测量结果
B.三种接法的测量结果是一样的
C.三种接法的测量结果都不相同
D.只有甲、乙两种接法的测量结果相同
6.如图所示,电源电压不变.开关S闭合后,下列说法正确的是 (　　)
A.电压表示数变大,电流表示数变小
B.电流表、电压表示数均变小
C.电流表、电压表示数均变大
D.电压表示数变小,电流表示数变大
7.如图所示,开关S闭合后,电流表A1、A2、A3的示数分别为I1、I2、I3,且I1>I2=I3(I1、I2、I3均不为0).关于此电路,下列说法可能正确的是 (　　)
A.电路完好无故障 B.L1灯丝断了 C.L2灯丝断了 D.L3灯座处发生了短路
8.如图所示的电路,闭合开关S1、S2,电流表、灯泡L1和灯泡L2均能正常工作,则下列说法正确的是 (　　)
A.开关S1闭合,S2断开,电源外部电流流向为 d→c→b→e→a
B.开关S1、S2都闭合,灯泡L1和L2并联
C.开关S1、S2都闭合,通过灯泡L1和L2的电流一定不相等
D.闭合S1、S2中任意一个开关,都会有灯泡发光
9.李磊设计了一套智能家居控制系统,电路中只有照明灯和空调(用表示)两个用电器,整个电路的通断可以通过手动开关 S1控制(为了节能,人离家后S1断开),也可通过手机APP远程控制开关S2完成.当室内光线较暗时,光控开关S3会自动闭合;低于预设温度后温控开关S4会自动闭合,照明灯和空调均可独立工作.以下简化电路符合设计要求的是 (　　)
A B C D
10.如图是电冰箱的简化电路图,图中“”是电冰箱压缩机内的电动机,L是电冰箱内的照明灯,下列判断正确的是 (　　)
A.S1闭合、S2断开时,照明灯与电动机并联,同时工作
B.S1、S2都闭合时,照明灯与电动机串联
C.打开冰箱门时,S1自动闭合,使得照明灯亮
D.冰箱内温度降低到设定温度时,S1自动断开,电动机停止工作
二、填空题(每空2分,共40分)
11.控制走廊上电灯的开关是“声、光控开关”,只有当光的强度低到一定程度且有声响时,电灯才会亮,据此可以判断光控开关与声控开关是　　　　(选填“串联”或“并联”)的.落地扇中有一个自动保护装置,如图所示,当电扇歪倒时,它　　　　(选填“断开”或“闭合”)电路.

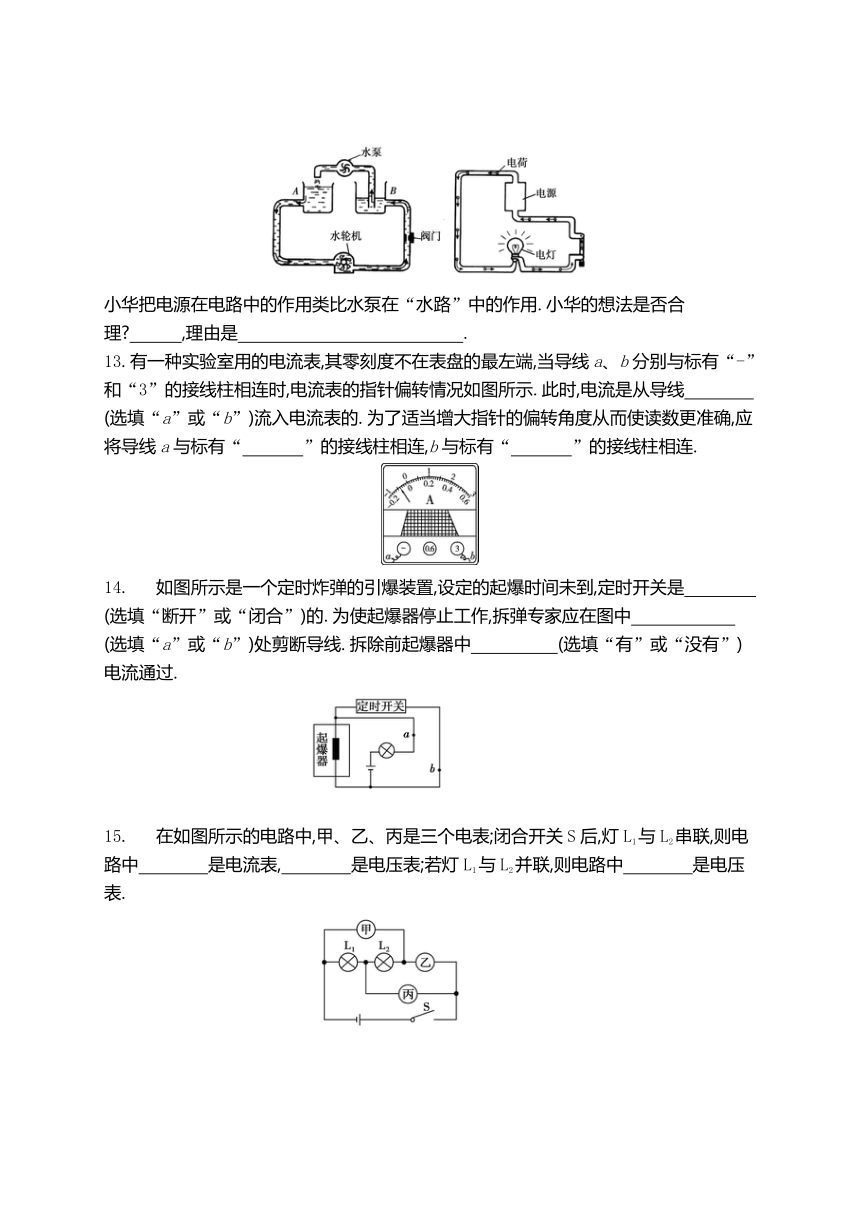

12.在物理学习中,当我们遇到一些抽象的物理量时经常借助形象的、与其相似的现象进行类比学习.如图所示,人们借助“水路”来理解电路.
小华把电源在电路中的作用类比水泵在“水路”中的作用.小华的想法是否合理 　　　,理由是　　　　　　　　　　　　　.
13.有一种实验室用的电流表,其零刻度不在表盘的最左端,当导线a、b分别与标有“-”和“3”的接线柱相连时,电流表的指针偏转情况如图所示.此时,电流是从导线　　　　(选填“a”或“b”)流入电流表的.为了适当增大指针的偏转角度从而使读数更准确,应将导线a与标有“　　 　”的接线柱相连,b与标有“　 　　”的接线柱相连.
如图所示是一个定时炸弹的引爆装置,设定的起爆时间未到,定时开关是　　　　　(选填“断开”或“闭合”)的.为使起爆器停止工作,拆弹专家应在图中　　　　　　(选填“a”或“b”)处剪断导线.拆除前起爆器中　　　　　(选填“有”或“没有”)电流通过.
在如图所示的电路中,甲、乙、丙是三个电表;闭合开关S后,灯L1与L2串联,则电路中　　　　是电流表,　　　　是电压表;若灯L1与L2并联,则电路中　　　　是电压表.
16.如图甲所示电路,当开关S闭合后,电流表的指针偏转如图乙所示,其中电流表A1测量的是通过　　　(选填“电源”“L1”或“L2”)的电流,通过L2的电流为　　　A.
17.小明和小军两位同学要完成“测量某只小灯泡发光时通过灯丝的电流”的实验.甲、乙两图分别是他们连接的电路,请你指出他们连接的电路有什么错误:①甲图所示电路错在　　　　　　　　　　　　;②乙图所示电路错在　　　　　　　　　　　　　.
18.如图所示电路,电源电压U不变,当开关S1、S2、S3都闭合时,电路处于　　　　(选填“断路”“短路”或“通路”)状态;若只闭合开关S2,此时电流表A1和A2的示数分别为I1和I2,电压表的示数为U1,则I1　　　I2,U　　　U1.(后两空均选填“>”“<”或“=”)
三、作图题(共6分)
19.(3分)请用笔画线代替导线,按照图甲所示的电路图,把图乙所示的实物连接起来.(电路中的电流约为0.2 A)
甲　 　　乙
20.(3分)在抗击新型冠状病毒的斗争中,医务人员需要随时看护患者,临时使用的一种呼唤电路如图所示(图中未画完整).要求:开关S1控制指示灯L1和电铃;开关S2控制指示灯L2和电铃.请在图中连线,形成符合要求的完整电路图.
四、实验探究题(共17分)
21.(4分)有一天,小明买了三节干电池,他想把这三节干电池串联成电池组,这个电池组的总电压等于每节电池的电压之和;小明想知道如果把这三节干电池并联起来,对同一盏灯供电,那么组成的电池组提供的电压会发生变化吗 于是,他找来小华一起开展了如下探究.
(1)他俩收集到了小灯泡、开关、电流表和电压表、导线若干、三节相同的新干电池,按如图甲所示的电路先使用一节干电池连好实物图.
甲　　　　　　　　　乙
电源 电压/V 电流/A
一节干电池 1.5 0.12
两节干电池 1.5 0.13
三节干电池 1.5 0.14
(2)闭合开关,读出电流表和电压表的示数,并记录在设计的表格中.然后换两节、三节干电池并联的电池组,分别重复上述操作,把数据记录在表格中.
小华和小明经过分析归纳得出:几节干电池并联组成的电池组的总电压等于　　　　　　　.随着并联的干电池增多,电流逐渐　　　　　　　　.
22.(5分)小红用如图甲所示的电路来探究串联电路的电流特点,用一个电流表分别接在A、B、C三处去测量电流.
(1)连接电路前,小红发现电流表指针如图乙所示,接下来她要对电流表进行的操作是　　　　　　　　.
(2)她先把电流表接在A处,闭合开关后,发现L1发光,L2不发光,电流表有示数,故障的原因可能是　　　　.
A.L1断路 B.L1短路
C.L2短路 D.L2断路
(3)排除故障后,她分别测量了A、B、C三处的电流,随后又更换不同的小灯泡重复进行了多次实验,其中一组实验数据如下表.在分析数据时,小红发现三处的测量值有差异,下列分析正确的是　　　　.
IA /A IB /A IC/A
0.22 0.21 0.20
A.可能是因为测量误差
B.串联电路中各处的电流本来就不等
C.电流从电源正极流向负极的过程中越来越小
23.(8分)小明和小华同学在“探究串联电路电压的规律”实验中,都设计了如图所示的电路.
　　　
UAB/V UBC/V UAC/V
1.4 1.4 2.8
(1)小明按如图所示的电路图完成了实验,并把数据记录在上面的表格中.分析实验数据得出两个实验结论:①串联电路两端的电压等于各部分电路两端电压之和;②串联电路中,各部分电路两端电压相等.
(2)实验结束后小明和小华相互交流,小华指出结论②是错误的,造成结论错误的原因是　.
(3)小明和小华还进行了深入交流,为了节省时间,利用原来的电路,在测L2两端的电压时,保持电压表所接的B接点不动,只断开A接点并把接线改接到C接点上,这个方法　　　　(选填“能”或“不能”)测出L2两端的电压,理由是　.
(4)小华在实验中测量L2两端的电压时,两灯突然熄灭,电压表示数变为零.小华用电压表检测L1两端的电压,示数等于电源电压,由此可判断出L1的故障是　　　　　.那么L2是短路还是正常的 小华在原电路中又添加了一个电学器材,就检验出了结果,他的方法可能是　　　　　　　　　　　　 　　　　　.
五、综合应用题(共7分)
24.如图是小明自制的电热垫的示意图,虚线表示电热垫内的电热丝,它的某处已经断开,但是从外表无法看出.为了检测是哪里断开了,小明将5枚大头针分别插在图中所示的A、B、C、D、E处,使之与电热丝接触,然后将电热垫的插头与3 V的电源相连,使电压表的一个接线柱始终接A,另外一个接线柱依次接B、C、D、E,电压表的读数分别是UAB=0 V、UAC=0 V、UAD=3 V、UAE=3 V.
(1)实验中的大头针相当于　　　　　　　.
(2)断点的位置在哪两点之间 如何找到断点的具体位置
第十三章　电路初探
1.C　
2.C　3.B　4.C　
5.B　6.A　7.C　
8.B　
9.A　10.D　11.串联　断开
12.合理　水泵提供水压,水压形成水流.电源提供电压,电压形成电流.所以小华把电源在电路中的作用类比水泵在“水路”中的作用的想法是合理的
13.a　0.6　-
14.闭合　a　没有
15.乙　甲、丙　乙
16.L1　0.9
17.①电流表与小灯泡并联　②电流表的正、负接线柱接反
18.短路　=　>
19.如图所示.
20.如图所示.
21.(每空2分)(2)每节干电池的电压　增大
22.(除标注外,每空2分)(1)对电流表调零(1分)
(2)C　(3)A
23.(除标注外,每空2分)(2)选取的两个小灯泡的规格相同(1分)　(3)不能(1分)　电压表正、负接线柱接反了　(4)断路　用另外一个小灯泡与L1并联(或替换L1),如果小灯泡与L2都发光,则L2正常;若小灯泡发光,L2不发光,则L2短路(合理即可)
24.(1)接线柱 (2分)
(2)断点在C、D之间. (2分)
慢慢把C处的大头针沿着电热丝由C点向D点移动,当电压表示数刚好为3 V时,断点就在此时所移动的大头针所在的位置. (3分)
