浙江省杭州市2020-2022三年中考科学物理部分真题分类汇编-02电磁学
一、单选题
1．（2020年浙江省杭州市中考物理试题）有外形相同的两根钢条M、N，按图甲、图乙两种方式接触时，它们之间都有较大吸引力。则下列推断正确的是（ ）
A．M无磁性、N无磁性
B．M无磁性、N有磁性
C．M有磁性、N无磁性
D．M有磁性、N有磁性
2．（2020年浙江省杭州市中考物理试题）图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔时，图乙的方法错误而图丙的方法正确
3．（2021年浙江省杭州市中考物理试题）如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。下列判断正确的是（ ）
A．条形磁铁受到电磁铁对其向左的作用力
B．条形磁铁受到桌面对其向左的摩擦力
C．将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变
D．若只改变电源的正负极，条形磁铁受到的摩擦力变大

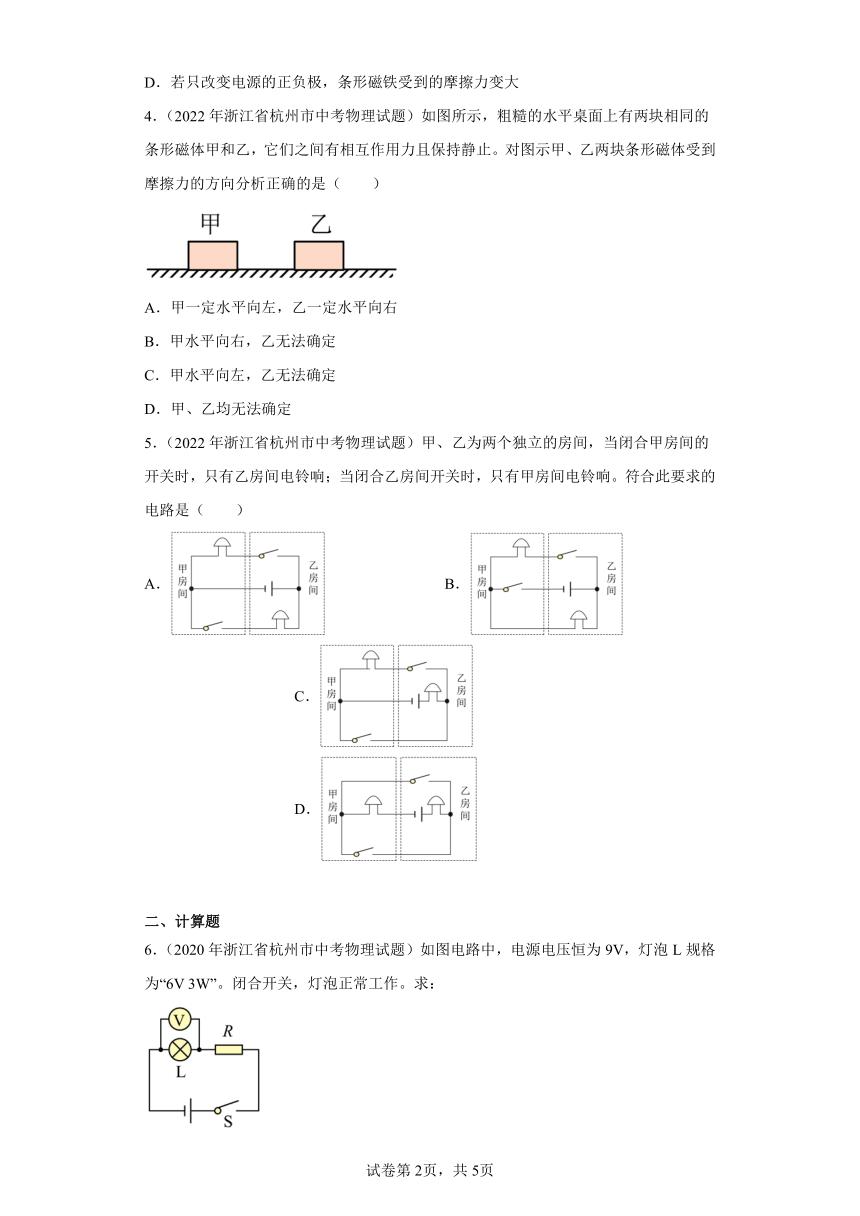

4．（2022年浙江省杭州市中考物理试题）如图所示，粗糙的水平桌面上有两块相同的条形磁体甲和乙，它们之间有相互作用力且保持静止。对图示甲、乙两块条形磁体受到摩擦力的方向分析正确的是（ ）
A．甲一定水平向左，乙一定水平向右
B．甲水平向右，乙无法确定
C．甲水平向左，乙无法确定
D．甲、乙均无法确定
5．（2022年浙江省杭州市中考物理试题）甲、乙为两个独立的房间，当闭合甲房间的开关时，只有乙房间电铃响；当闭合乙房间开关时，只有甲房间电铃响。符合此要求的电路是（ ）
A． B． C． D．
二、计算题
6．（2020年浙江省杭州市中考物理试题）如图电路中，电源电压恒为9V，灯泡L规格为“6V 3W”。闭合开关，灯泡正常工作。求：
(1)电阻R的阻值。
(2)灯泡工作5分钟消耗的电能及电阻R产生的热量。
7．（2021年浙江省杭州市中考物理试题）如图电路中，电源电压恒为4.5V，灯泡规格是“3V 0.75W”。
（1）灯泡正常工作时，电压表V1、V2示数分别为多少？滑动变阻器接入的电阻为多少？
（2）灯泡正常工作4分钟，整个电路消耗的电能是多少？
8．（2022年浙江省杭州市中考物理试题）密闭的房间里有一台规格为“220V 800W”的取暖器，闭合开关使其正常工作30分钟。
（1）该取暖器消耗的电能为多少焦耳？
（2）若房间里空气质量为45千克，取暖器放出热量的15%被空气吸收，则房间里空气温度升高了多少摄氏度？[空气的比热为1000J/（kg ℃）]
三、实验题
9．（2020年浙江省杭州市中考物理试题）小金用如图甲所示的电路来研究滑动变阻器消耗的电功率与变阻器接入电路电阻之间的关系，已知电源电压恒为3V，定值电阻R0的阻值为3Ω。滑动变阻器R1上标有“2A 5Ω”字样。实验数据如表所示
实验次数 1 2 3 4 5 6
电流表示数/A 0.38 0.43 0.50 0.60 0.75 ①
电压表示数/V 1.86 1.71 1.50 1.20 0.75 0.00
变阻器电功率/W 0.71 0.74 0.75 0.72 0.56 0.00
(1)用笔画线代替导线，在答题纸上完成图乙的电路连接。________
(2)表中第6次实验时，电流表示数如图丙所示，则表中数据①是_______
(3)根据实验数据可知，此电路中，滑动变阻器消耗的电功率随着变阻器接入电路电阻的变化的规律是_______

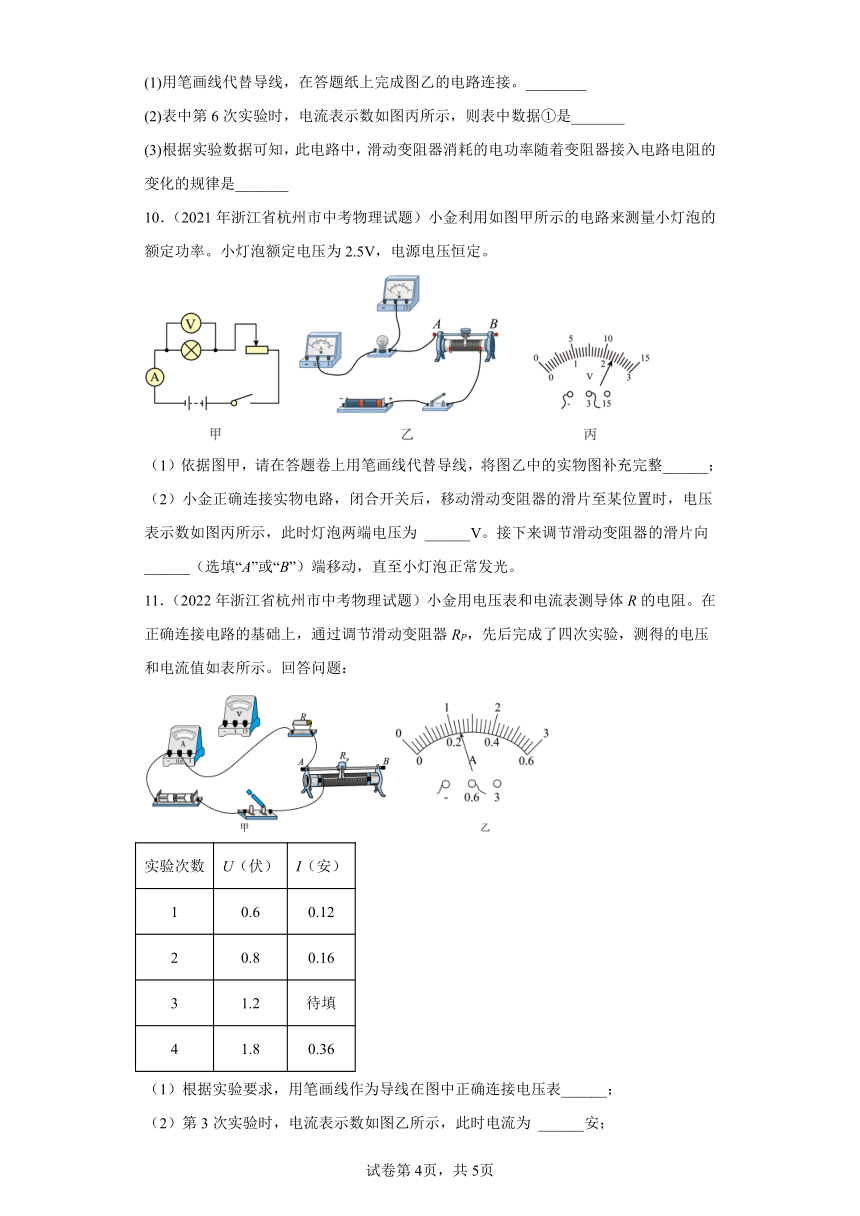

10．（2021年浙江省杭州市中考物理试题）小金利用如图甲所示的电路来测量小灯泡的额定功率。小灯泡额定电压为2.5V，电源电压恒定。
（1）依据图甲，请在答题卷上用笔画线代替导线，将图乙中的实物图补充完整______；
（2）小金正确连接实物电路，闭合开关后，移动滑动变阻器的滑片至某位置时，电压表示数如图丙所示，此时灯泡两端电压为 ______V。接下来调节滑动变阻器的滑片向 ______（选填“A”或“B”）端移动，直至小灯泡正常发光。
11．（2022年浙江省杭州市中考物理试题）小金用电压表和电流表测导体R的电阻。在正确连接电路的基础上，通过调节滑动变阻器RP，先后完成了四次实验，测得的电压和电流值如表所示。回答问题：
实验次数 U（伏） I（安）
1 0.6 0.12
2 0.8 0.16
3 1.2 待填
4 1.8 0.36
（1）根据实验要求，用笔画线作为导线在图中正确连接电压表______；
（2）第3次实验时，电流表示数如图乙所示，此时电流为 ______安；
（3）根据表中数据，在实验过程中，滑动变阻器RP滑片移动的方向是 ______（选填“A→B”或“B→A”）。
四、填空题
12．（2021年浙江省杭州市中考物理试题）电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 ______V；对于人体，一般情况下不高于 ______V的电压才是安全的。安全用电原则是不接触 ______，不靠近 ______。
参考答案：
1．D
【详解】A．如果M无磁性、N无磁性，则按甲乙两图的方式接触都不会有较大吸引力，故A错误；
B．根据磁体的磁极在两端，磁性最强的特点，如果M无磁性、N有磁性，则按乙图的方式接触不会有较大吸引力，故B错误；
C．根据磁体的磁极在两端，磁性最强的特点，如果M有磁性、N无磁性，则按甲图的方式接触不会有较大吸引力，故C错误；
D．根据磁体的磁极在两端，磁性最强的特点，如果M有磁性、N有磁性，则按甲乙两图的方式接触都有较大吸引力，故D正确。
故选D。
2．D
【详解】A．电能表是测量电能的仪器，故A错误；
B．断路器应该安装在P处而不是Q处，故B错误；
C．测电笔在插座接火线孔检测时， 氖管会发光，故C错误；
D．使用测电笔时，图乙的方法错误，图丙的方法正确，故D正确。
故选D。
3．A
【详解】A．由安培定则得，右手握住螺线管，四指指向电流的方向，大拇指指向电磁铁右端为N极，左侧为S极，同名磁极相互排斥，所以条形磁铁受到电磁铁对其向左的作用力，故A正确；
B．条形磁铁处于静止状态，水平方向上受到平衡力的作用，水平向左的排斥力和桌面对条形磁铁的水平向右的摩擦力为一对平衡力，故B错误；
C．将滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流变小，电磁铁的磁性变弱，排斥力变小，摩擦力和排斥力是一对平衡力，大小相等，所以摩擦力变小，故C错误；
D．若只改变电源的正负极，电流的方向改变，大小不变，则电磁铁的磁性不变，条形磁体受到电磁铁的吸引力大小等于原来的排斥力大小，此时吸引力与摩擦力是一对平衡力，大小相等，则摩擦力不变，故D错误。
故选A。
4．D
【详解】由图示知，若甲的右端与乙的左端为同名磁极，则两个磁体相互排斥，甲受到乙的磁力向左，相对水平桌面有向左的运动趋势，受到水平桌面向右的摩擦力；乙受到甲的磁力向右，相对水平桌面有向右的运动趋势，受到水平桌面向左的摩擦力；若甲的右端与乙的左端为异名磁极，则两个磁体相互吸引，甲受到乙的磁力向右，相对桌面有向右的运动趋势，受到桌面向左的摩擦力；乙受到甲的磁力向左，相对桌面有向左的运动趋势，受到桌面向右的摩擦力。所以甲、乙受到摩擦力的方向与甲、乙放置时的磁极有关，磁极不确定，则摩擦力的方向也不确定。故ABC错误，D正确。
故选D。
5．A
【详解】根据题意可知，当闭合甲房间的开关时，只有乙房间电铃响，当闭合乙房间开关时，只有甲房间电铃响，这说明两个电铃能独立工作，是并联的，甲房间的开关与乙房间的电铃串联在条支路中，乙房间的开关和甲房间的电铃串联在另一条支路中，故A符合题意，BCD不符合题意。
故选A。
6．(1)6Ω (2)900J 450J
【详解】(1)由电路图知，L与R串联，电压表测灯泡两端的电压，闭合开关，灯泡正常发光，由串联电路特点和可得，此时电路中电流为
因串联电路电源电压等于各用电器两端电压之和，所以，电阻R两端电压为
由欧姆定律得，电阻R的阻值为
(2)由可得，灯泡工作5分钟消耗的电能
5分钟电阻R产生的热量
答：(1)电阻R的阻值为6Ω；
(2)灯泡工作5分钟消耗的电能为900J；电阻R产生的热量为450J。
7．（1）3V， 1.5V，6Ω；（2）270J
【详解】解：（1）闭合开关，灯泡和滑动变阻器串联接入电路，电压表V1测灯泡两端电压，电压表V2测滑动变阻器两端的电压，灯泡正常工作时，灯泡两端的电压等于灯泡的额定电压，所以电压表V1的示数为3V，串联电路总电压等于各分电压之和，所以滑动变阻器两端的电压
UH＝U﹣UL＝4.5V﹣3V＝1.5V
即电压表V2的示数为1.5V，灯泡正常工作时的电流
串联电路各处电流相等，由欧姆定律可得此时滑动变阻器接入电路的电阻
（2）灯泡正常工作4分钟，整个电路消耗的电能
W＝UIt＝4.5V×0.25A×4×60s＝270J
答：（1）灯泡正常工作时，电压表V1的示数为3V，电压表V2的示数为1.5V，滑动变阻器接入电路的电阻为6Ω；
（2）灯泡正常工作4分钟，整个电路消耗的电能为270J。
8．（1）1.44×106J；（2）4.8℃
【详解】解：（1）取暖器正常工作30分钟消耗的电能为
W=Pt=800W×30×60s=1.44×106J
（2）取暖器放出热量的15%被空气吸收，则空气吸收的热量为
Q吸=15%Q放=15%W=15%×1.44×106J=2.16×105J
根据Q吸=cmΔt得空气升高温度的变化量为
答：（1）该取暖器消耗的电能为1.44×106J；
（2）房间里空气温度升高了4.8℃。
9． 1.00 见解析
【详解】(1)[1]由图甲知，电流表、定值电阻R0应串联入电路中，由此连接实物图，如图所示
(2)[2]由图丙知，电流表量程0～3A，分度值0.1A，则表中数据①是1.00A。
(3)[3]由表中数据，由计算6次实验中滑动变阻器接入电路的阻值分别为：4.89Ω、3.98Ω、3Ω、2Ω、1Ω、0Ω，变阻器连入电路的阻值从0到5Ω的范围内，随着滑动变阻器接入电路的电阻的增大，滑动变阻器消耗的电功率先增大后减小，且滑动变阻器接入电阻为3Ω时，消耗的电功率最大，为0.75W。
10． 2.3 B
【详解】（1）[1]根据电路图可知，电流表串联接入电路中，电压表并联到灯泡的两端，实物图如图所示：
（2）[2][3]电压表的量程为0~3V，分度值为0.1V，示数为2.3V，而额定电压为2.5V，故应使小灯泡两端的电压增大，就应该让滑动变阻器两端的电压减小，就必须把滑动变阻器的阻值调小，即滑片向B端移动，使电压表示数为2.5V。
11． 0.24 B→A
【详解】（1）[1]小金用电压表和电流表测导体R的电阻。根据欧姆定律得，电压表应测导体R两端的电压与其并联，所以在图中正确连接电压表如下图
（2）[2]第3次实验时，如图乙所示电流表用的是0~0.6A量程，分度值为0.02A，示数0.24A，故此时电流为0.24A安。
（3）[3]由电路图知，导体R与滑动变阻器串联，电路总电阻等于导体R的电阻与滑动变阻器接入电路的电阻之和根据表中数据，在实验过程中，从第1次到第4次，电路中电流逐渐变大。根据欧姆定律得，滑动变阻器接入电路阻值变小，故滑动变阻器RP滑片移动的方向是 B→A。
12． 220 336 低压带电体 高压带电体
【详解】[1]我国家庭电路的电压是220V。
[2]人体安全的电压是不高于36V。
[3][4]安全用电的原则，不接触低压带电体，不靠近高压带电体。
