垂径定理应用

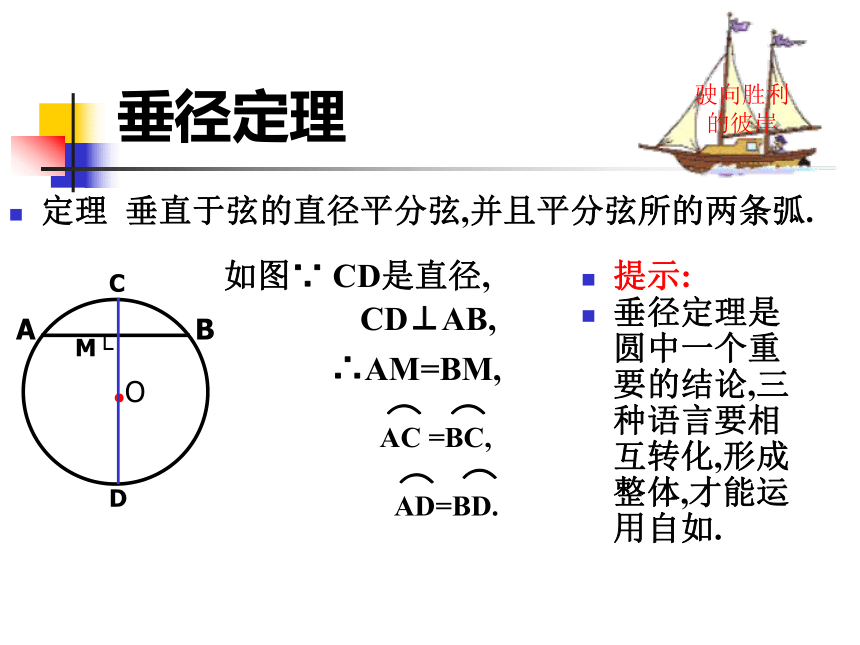

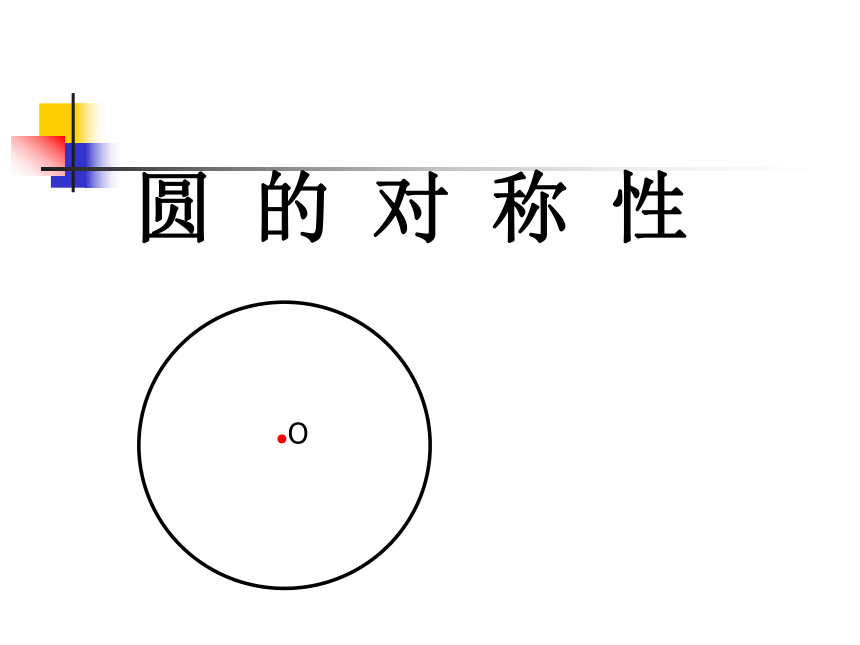

课件13张PPT。圆 的 对 称 性③AM=BM,AB是⊙O的一条弦.你能发现图中有哪些等量关系?与同伴说说你的想法和理由.驶向胜利的彼岸作直径CD,使CD⊥AB,垂足为M.右图是轴对称图形吗?如果是,其对称轴是什么?我们发现图中有:由 ① CD是直径② CD⊥AB垂径定理定理 垂直于弦的直径平分弦,并且平分弦所的两条弧.提示:

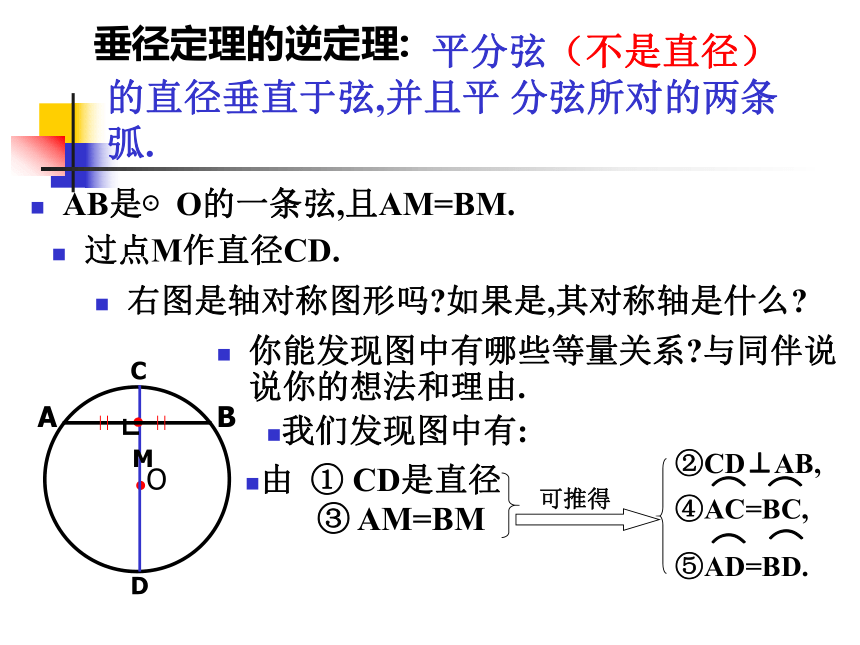

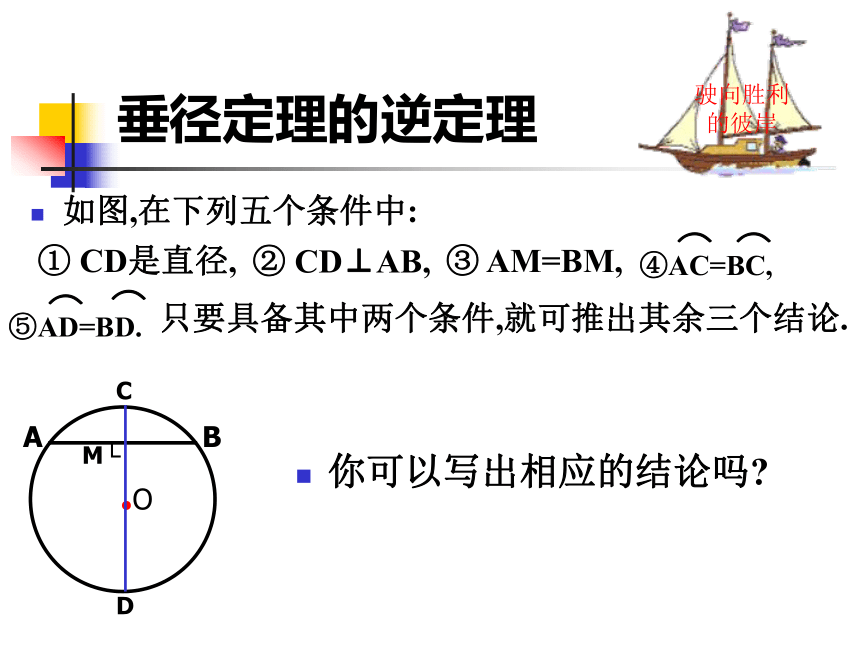

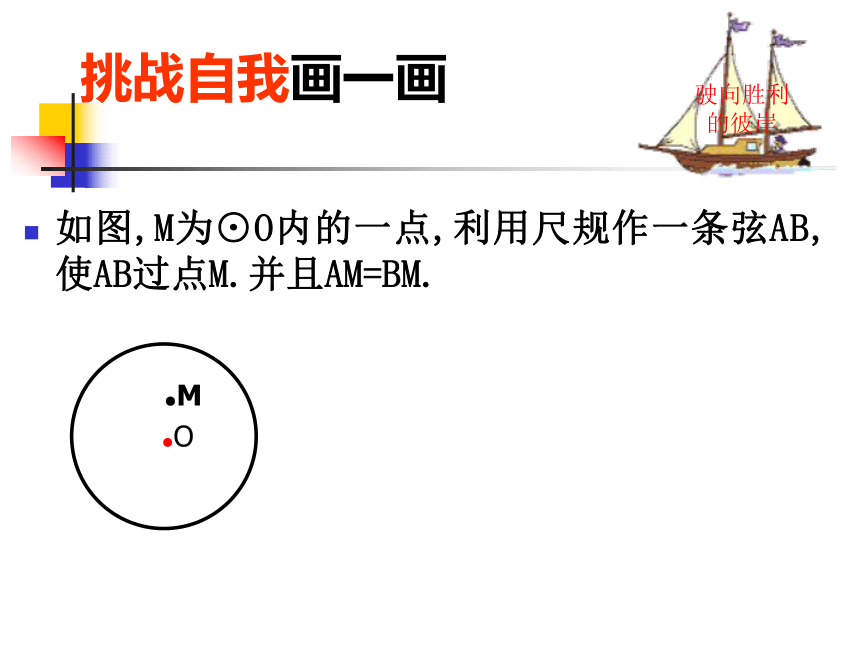

垂径定理是圆中一个重要的结论,三种语言要相互转化,形成整体,才能运用自如.驶向胜利的彼岸CD⊥AB,如图∵ CD是直径,∴AM=BM,②CD⊥AB,垂径定理的逆定理:AB是⊙O的一条弦,且AM=BM.你能发现图中有哪些等量关系?与同伴说说你的想法和理由.过点M作直径CD.右图是轴对称图形吗?如果是,其对称轴是什么?我们发现图中有:由 ① CD是直径③ AM=BM┗ 平分弦（不是直径）的直径垂直于弦,并且平 分弦所对的两条弧.你可以写出相应的结论吗?垂径定理的逆定理如图,在下列五个条件中:只要具备其中两个条件,就可推出其余三个结论.驶向胜利的彼岸① CD是直径,③ AM=BM,② CD⊥AB,驶向胜利的彼岸挑战自我画一画如图,M为⊙O内的一点,利用尺规作一条弦AB,使AB过点M.并且AM=BM.驶向胜利的彼岸挑战自我填一填1、判断：
⑴垂直于弦的直线平分这条弦,并且平分弦所对的两条弧. （ ）
⑵平分弦所对的一条弧的直径一定平分这条弦所对的另一条弧. （ ）
⑶经过弦的中点的直径一定垂直于弦.（ ）
⑷圆的两条弦所夹的弧相等，则这两条弦平行. （ ）
⑸弦的垂直平分线一定平分这条弦所对的弧. （ ）垂径定理的应用例1 如图，一条公路的转变处是一段圆弧(即图中弧CD,点O是弧CD的圆心),其中CD=600m,E为弧CD上的一点,且OE⊥CD垂足为F,EF=90m.求这段弯路的半径.驶向胜利的彼岸解:连接OC.老师提示:
注意闪烁的三角形的特点.赵州石拱桥1.1300多年前,我国隋朝建造的赵州石拱桥(如图)的桥拱是圆弧形,它的跨度(弧所对是弦的长)为 37.4 m,拱高(弧的中点到弦的距离,也叫弓形高)为7.2m,求桥拱的半径(精确到0.1m).驶向胜利的彼岸赵州石拱桥驶向胜利的彼岸解：如图，用 表示桥拱， 所在圆的圆心为O，半径为Rm，
经过圆心O作弦AB的垂线OD，D为垂足，与 相交于点C.根
据垂径定理，D是AB的中点，C是 的中点，CD就是拱高.
由题设在Rt△OAD中，由勾股定理，得解得 R≈27.9（m）.答：赵州石拱桥的桥拱半径约为27.9m.垂径定理的应用在直径为650mm的圆柱形油槽内装入一些油后，截面如图所示.若油面宽AB = 600mm，求油的最大深度. 驶向胜利的彼岸DC船能过拱桥吗2 . 如图,某地有一圆弧形拱桥,桥下水面宽为7.2米,拱顶高出水面2.4米.现有一艘宽3米、船舱顶部为长方形并高出水面2米的货船要经过这里,此货船能顺利通过这座拱桥吗？相信自己能独立完成解答.驶向胜利的彼岸船能过拱桥吗解:如图,用 表示桥拱, 所在圆的圆心为O,半径为Rm,
经过圆心O作弦AB的垂线OD,D为垂足,与 相交于点C.根
据垂径定理,D是AB的中点,C是 的中点,CD就是拱高.
由题设得驶向胜利的彼岸在Rt△OAD中，由勾股定理，得解得 R≈3.9（m）.在Rt△ONH中，由勾股定理，得∴此货船能顺利通过这座拱桥.
