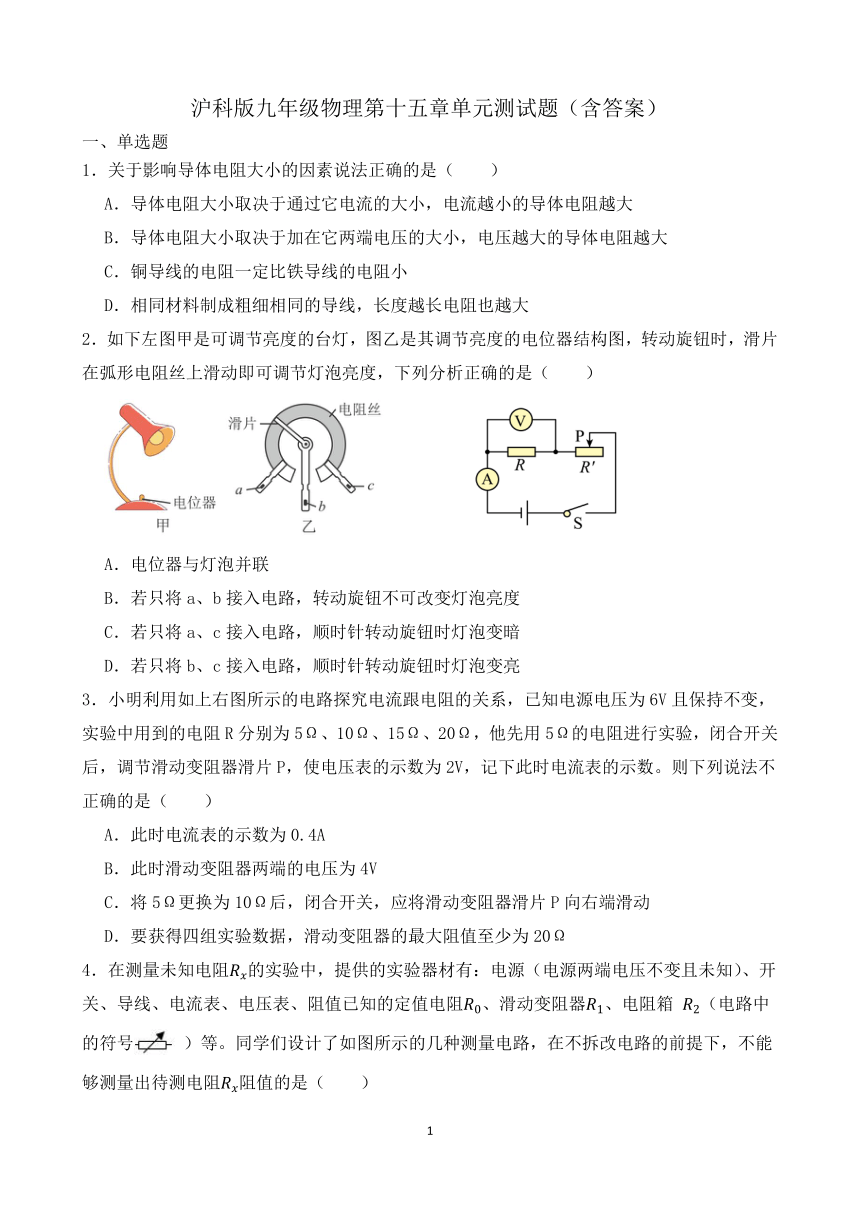

沪科版九年级物理第十五章单元测试题（含答案）

沪科版九年级物理第十五章单元测试题（含答案）
一、单选题
1．关于影响导体电阻大小的因素说法正确的是（　　）
A．导体电阻大小取决于通过它电流的大小，电流越小的导体电阻越大
B．导体电阻大小取决于加在它两端电压的大小，电压越大的导体电阻越大
C．铜导线的电阻一定比铁导线的电阻小
D．相同材料制成粗细相同的导线，长度越长电阻也越大
2．如下左图甲是可调节亮度的台灯，图乙是其调节亮度的电位器结构图，转动旋钮时，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．电位器与灯泡并联
B．若只将a、b接入电路，转动旋钮不可改变灯泡亮度
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变暗
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
3．小明利用如上右图所示的电路探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验中用到的电阻R分别为5Ω、10Ω、15Ω、20Ω，他先用5Ω的电阻进行实验，闭合开关后，调节滑动变阻器滑片P，使电压表的示数为2V，记下此时电流表的示数。则下列说法不正确的是（　　）
A．此时电流表的示数为0.4A
B．此时滑动变阻器两端的电压为4V
C．将5Ω更换为10Ω后，闭合开关，应将滑动变阻器滑片P向右端滑动
D．要获得四组实验数据，滑动变阻器的最大阻值至少为20Ω

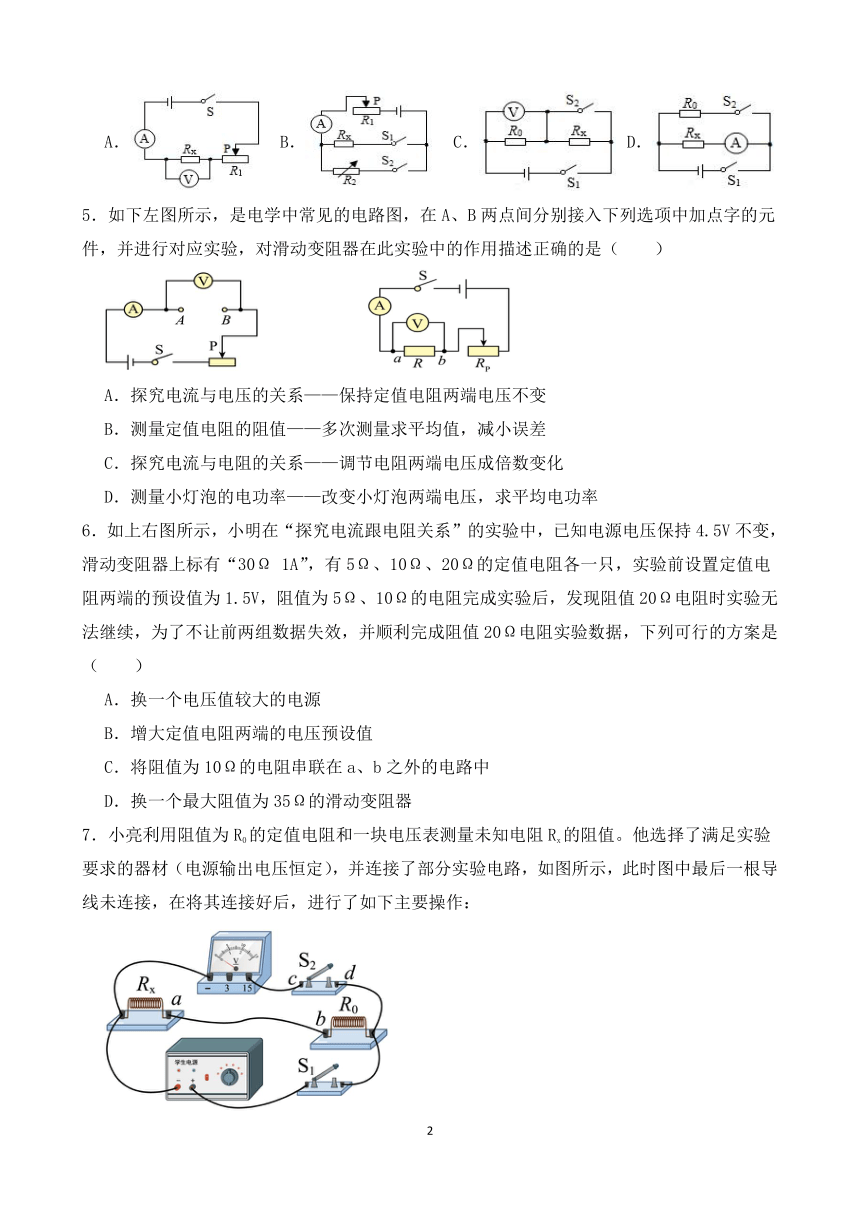

4．在测量未知电阻的实验中，提供的实验器材有：电源（电源两端电压不变且未知）、开关、导线、电流表、电压表、阻值已知的定值电阻、滑动变阻器、电阻箱 （电路中的符号 ）等。同学们设计了如图所示的几种测量电路，在不拆改电路的前提下，不能够测量出待测电阻阻值的是（　　）
A． B． C． D．
5．如下左图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（　　）
A．探究电流与电压的关系——保持定值电阻两端电压不变
B．测量定值电阻的阻值——多次测量求平均值，减小误差
C．探究电流与电阻的关系——调节电阻两端电压成倍数变化
D．测量小灯泡的电功率——改变小灯泡两端电压，求平均电功率
6．如上右图所示，小明在“探究电流跟电阻关系”的实验中，已知电源电压保持4.5V不变，滑动变阻器上标有“30Ω 1A”，有5Ω、10Ω、20Ω的定值电阻各一只，实验前设置定值电阻两端的预设值为1.5V，阻值为5Ω、10Ω的电阻完成实验后，发现阻值20Ω电阻时实验无法继续，为了不让前两组数据失效，并顺利完成阻值20Ω电阻实验数据，下列可行的方案是（　　）
A．换一个电压值较大的电源
B．增大定值电阻两端的电压预设值
C．将阻值为10Ω的电阻串联在a、b之外的电路中
D．换一个最大阻值为35Ω的滑动变阻器

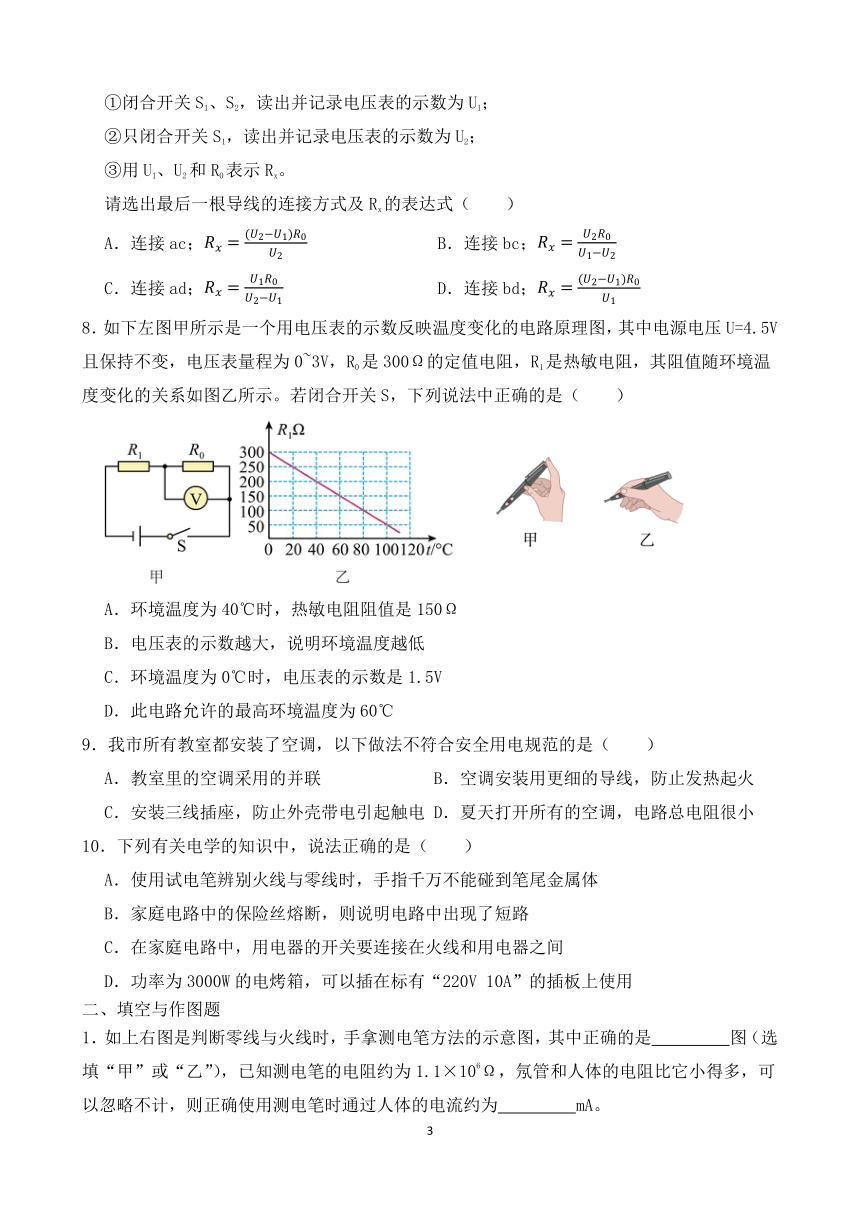

7．小亮利用阻值为R0的定值电阻和一块电压表测量未知电阻Rx的阻值。他选择了满足实验要求的器材（电源输出电压恒定），并连接了部分实验电路，如图所示，此时图中最后一根导线未连接，在将其连接好后，进行了如下主要操作：
①闭合开关S1、S2，读出并记录电压表的示数为U1；
②只闭合开关S1，读出并记录电压表的示数为U2；
③用U1、U2和R0表示Rx。
请选出最后一根导线的连接方式及Rx的表达式（　　）
A．连接ac； B．连接bc；
C．连接ad； D．连接bd；
8．如下左图甲所示是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0~3V，R0是300Ω的定值电阻，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示。若闭合开关S，下列说法中正确的是（　　）
A．环境温度为40℃时，热敏电阻阻值是150Ω
B．电压表的示数越大，说明环境温度越低
C．环境温度为0℃时，电压表的示数是1.5V
D．此电路允许的最高环境温度为60℃
9．我市所有教室都安装了空调，以下做法不符合安全用电规范的是（　　）
A．教室里的空调采用的并联 B．空调安装用更细的导线，防止发热起火
C．安装三线插座，防止外壳带电引起触电 D．夏天打开所有的空调，电路总电阻很小
10．下列有关电学的知识中，说法正确的是（　　）
A．使用试电笔辨别火线与零线时，手指千万不能碰到笔尾金属体
B．家庭电路中的保险丝熔断，则说明电路中出现了短路
C．在家庭电路中，用电器的开关要连接在火线和用电器之间
D．功率为3000W的电烤箱，可以插在标有“220V 10A”的插板上使用
二、填空与作图题
1．如上右图是判断零线与火线时，手拿测电笔方法的示意图，其中正确的是　 　图（选填“甲”或“乙”），已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略不计，则正确使用测电笔时通过人体的电流约为　 　mA。

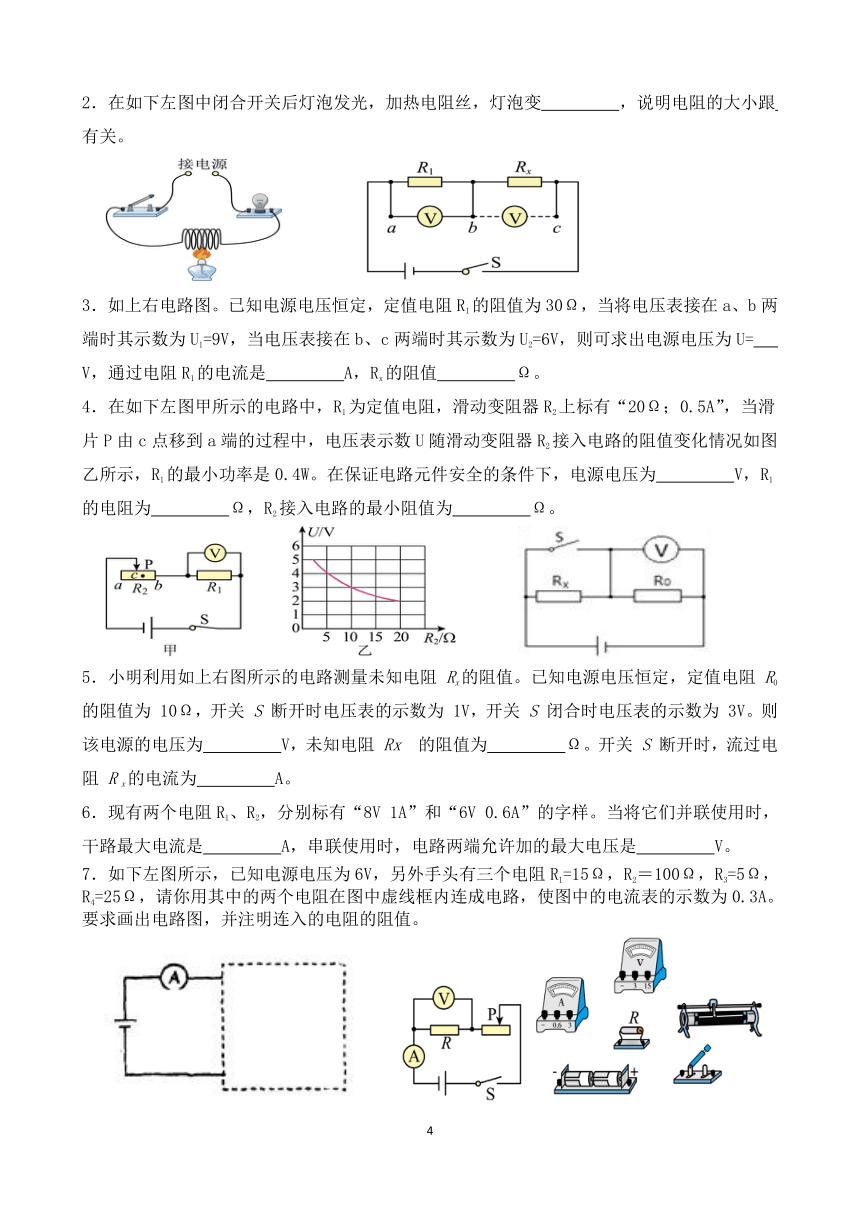

2．在如下左图中闭合开关后灯泡发光，加热电阻丝，灯泡变　 　，说明电阻的大小跟　 　有关。
3．如上右电路图。已知电源电压恒定，定值电阻R1的阻值为30Ω，当将电压表接在a、b两端时其示数为U1=9V，当电压表接在b、c两端时其示数为U2=6V，则可求出电源电压为U=　 　V，通过电阻R1的电流是　 　A，Rx的阻值　 　Ω。
4．在如下左图甲所示的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω；0.5A”，当滑片P由c点移到a端的过程中，电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙所示，R1的最小功率是0.4W。在保证电路元件安全的条件下，电源电压为　 　V，R1的电阻为　 　Ω，R2接入电路的最小阻值为　 　Ω。
5．小明利用如上右图所示的电路测量未知电阻 Rx的阻值。已知电源电压恒定，定值电阻 R0的阻值为 10Ω，开关 S 断开时电压表的示数为 1V，开关 S 闭合时电压表的示数为 3V。则该电源的电压为　 　V，未知电阻 Rx 的阻值为　 　Ω。开关 S 断开时，流过电阻 R x的电流为　 　A。
6．现有两个电阻R1、R2，分别标有“8V 1A”和“6V 0.6A”的字样。当将它们并联使用时，干路最大电流是　 　A，串联使用时，电路两端允许加的最大电压是　 　V。
7．如下左图所示，已知电源电压为6V，另外手头有三个电阻R1=15Ω，R2＝100Ω，R3=5Ω，R4=25Ω，请你用其中的两个电阻在图中虚线框内连成电路，使图中的电流表的示数为0.3A。要求画出电路图，并注明连入的电阻的阻值。
8．如上右图所示是测电阻（阻值在左右）电路图，以笔画线代替导线，完成的电路连接。
三、实验探究题
1．实验小组在“用电流表和电压表测量小灯泡正常发光时灯丝的电阻”实验中，实验器材：两节新干电池、额定电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。
（1）请用笔画线代替导线将如图1所示的电路连接完整；
（2）连接好电路，闭合开关前，滑动变阻器的滑片应置于最　 　（选填“左”或“右”）端；
（3）然后闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数且接近3V，则电路故障可能是小灯泡　 　；
（4）排除故障后，移动滑片至电压表的示数为2.5V时，观察电流表的示数如图2所示，则小灯泡的额定电流为　 　A，额定功率为　 　W；小灯泡正常发光时灯丝的电阻约为　 　Ω（计算结果保留一位小数）；
（5）若将小灯泡换成阻值为5Ω的定值电阻，利用本实验器材还能完成的实验是____（选填序号）。
A．探究电流与电阻的关系 B．探究电流与电压的关系
2．小明要测量额定电压为3.8V的小灯泡正常发光时的电阻。选择了一些器材进行实验，其中电源电压为6V恒定，滑动变阻器R1上标有“20Ω；1A”字样。
（1）连成如图甲所示的电路，将滑动变阻器的阻值调到最大，闭合开关，向左移动滑片，发现电流表示数 　 　（选填“变大”、“变小”或“不变”）。经检查发现电路中有一根导线连接错误，请在该导线上打“×”，并画出正确的连线　 　；
（2）排除故障后，继续进行实验，调节滑动变阻器的滑片使小灯泡正常发光，此时电流表示数如图乙所示，小灯泡正常发光时电阻为 　 　Ω；
（3）实验结束后，小明没有用电流表，又多用了一个滑动变阻器R2（最大阻值用R0表示），他设计如图丙所示电路，测出了额定电压为2.5V的小灯泡正常发光的电阻，请补全下列步骤：
①闭合开关S，先调节滑动变阻器 　 　（选填“R1”或“R2”）的滑片到最左端，再调节另一滑动变阻器的滑片，直到电压表示数为2.5V时为止，小灯泡正常发光；
②接着 　 　，读出此时电压表示数为U；
③小灯泡正常发光电阻表达式R=　 　。（用题中已知量和所测量字母表示）
四、计算题
1．如何用一个电压表和一个已知电阻来测量某未知电阻？小听关于这一问题设计了如图所示的电路。已知R1为10Ω，闭合S，断开S1时，电压表的读数是2.0V，再闭合S1时电压表的示数是3.0V。（已知整个实验过程中电池的电压不变），求被测电阻R2的阻值。
2．如图所示，R1=R2=30Ω，R3=15Ω，电源电压恒定。
（1）若只闭合开关S时，电流表的示数是0.1A，求此时总电阻；
（2）此电路电源电压是多少；
（3）当S、S1、S2都闭合时，电流表的示数是多少。
答案
一、1．D 2．D 3．D 4．D 5．B 6．C 7．B 8．D 9．B 10．C
二、1．甲；0.2 2．暗；温度 3．15；0.3；20 4．6；10；2
5．3；20；0.1 6．1.35；10.8
7．解：如图所示：
8．解：如图所示：
三、1．（1）
（2）右（3）断路（4）0.3；0.75；8.3（5）B
2．（1）不变； （2）10
（3）R2；保持变阻器R1的滑片不动，调节变阻器R2的滑片到最右端；
四、1．解：由电路图可知，开关S、S1闭合时，电路为R1的简单电路，则电源的电压U=3V；当开关S闭合、S1断开时，R1与R2串联，电压表测R1两端的电压为2V，因串联电路中总电压等于各分电压之和，所以R2两端的电压U2=U－U1=3V－2V=1V
因串联电路中各处的电流相等，所以，电路中的电流
即
解得R2=5Ω。
答：被测电阻R2的大小为5Ω。
2．（1）解：由图知，若只闭合开关S时，R1与R3串联，电流表测电路中电流，所以电路的总电阻为R=R1+R3=30Ω+15Ω=45Ω
答：若只闭合开关S时，电流表的示数是0.1A，此时总电阻为45Ω；
（2）解：由欧姆定律可得，电源电压为U=IR=0.1A×45Ω=4.5V
答：此电路电源电压是4.5V；
（3）解：由图知，当S、S1、S2都闭合时，R2与R3并联，电流表测干路电流，由并联电路的电压特点可知U2=U3=U=4.5V
由欧姆定律可知，通过R2的电流为
通过R3的电流为
由并联电路的电流特点可知，干路电流为I'=I2+I3=0.15A+0.3A=0.45A
即电流表示数为0.45A。
答：当S、S1、S2都闭合时，电流表的示数是0.45A。
