【点拨】（2014秋开学）沪粤版物理九年级上册第十三章 探究简单电路 单元测试题

第13章过关测试题（100分，60分钟）
一、选择题（每题4分，共40分）
1．甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，将它们相互摩擦后分开。下列叙述正确的是（ ）
A.乙得到了电子带负电 B.甲失去了电子带正电
C.甲、乙靠近会相互吸引 D.甲、乙靠近会相互排斥
2．（2013，南宁）如图13-1所示， ( http: / / www.21cnjy.com )在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC；下列说法正确的是（ ）
A．IA＞IB＞IC B．IA＜IB＜IC
C．UAB=UBC=UAC D．UAC=UAB+UBC
3．如图13-2所示，设电源电压保持不变， ( http: / / www.21cnjy.com )S1断开S2闭合时，电压表读数为4.5V，S1闭合S2断开时，电压表读数变为3V，灯泡Ll和L2两端电压分别是（ ）
A．3V和4.5V B．3V和1.5V
C．3V和3V D．1.5V和4.5V
4．（2013，福建南平）如图13-3所示 ( http: / / www.21cnjy.com )是明明新买的电脑键盘清洁器，使用时开关S1只控制照明用的小灯泡，开关S2只控制吸尘用的电动机，他设计了如图13-4所示的四个电路，其中符合该清洁器使用要求的电路是（ ）
SHAPE \* MERGEFORMAT
5．如图13-5所示的电路，要使灯L1和L2并联,应当（ ）
A．闭合S1和S2，断开S3
B．闭合S1和S3，断开S2
C．闭合S2和S3，断开S1
D．闭合S1、S2和S3
6．（2013，成都）在图13-6所示的电路图中，与图13-7所示实物图对应的是（ ）
SHAPE \* MERGEFORMAT

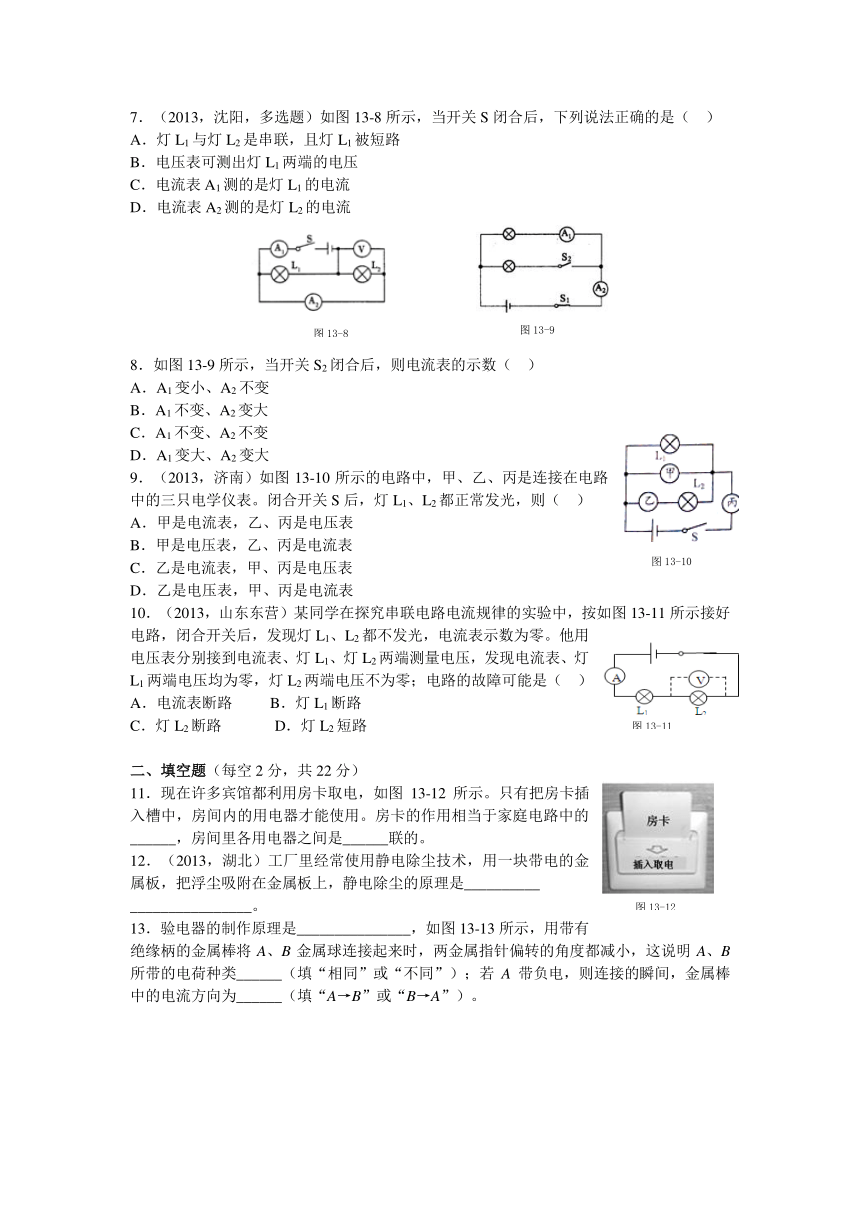

7．（2013，沈阳，多选题）如图13-8所示，当开关S闭合后，下列说法正确的是（ ）
A．灯L1与灯L2是串联，且灯L1被短路
B．电压表可测出灯L1两端的电压
C．电流表A1测的是灯L1的电流
D．电流表A2测的是灯L2的电流
8．如图13-9所示，当开关S2闭合后，则电流表的示数（ ）
A．A1变小、A2不变
B．A1不变、A2变大
C．A1不变、A2不变
D．A1变大、A2变大
9．（2013，济南）如图13-10所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表。闭合开关S后，灯L1、L2都正常发光，则（ ）
A．甲是电流表，乙、丙是电压表
B．甲是电压表，乙、丙是电流表
C．乙是电流表，甲、丙是电压表
D．乙是电压表，甲、丙是电流表
10．（2013，山东东营 ( http: / / www.21cnjy.com )）某同学在探究串联电路电流规律的实验中，按如图13-11所示接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零；电路的故障可能是（ ）
A．电流表断路 B．灯L1断路
C．灯L2断路 D．灯L2短路
二、填空题（每空2分，共22分）
11．现在许多宾馆都利用房卡取电，如图13-12所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的______，房间里各用电器之间是______联的。
12．（2013，湖北）工厂里经常使用静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，静电除尘的原理是__________
________________。

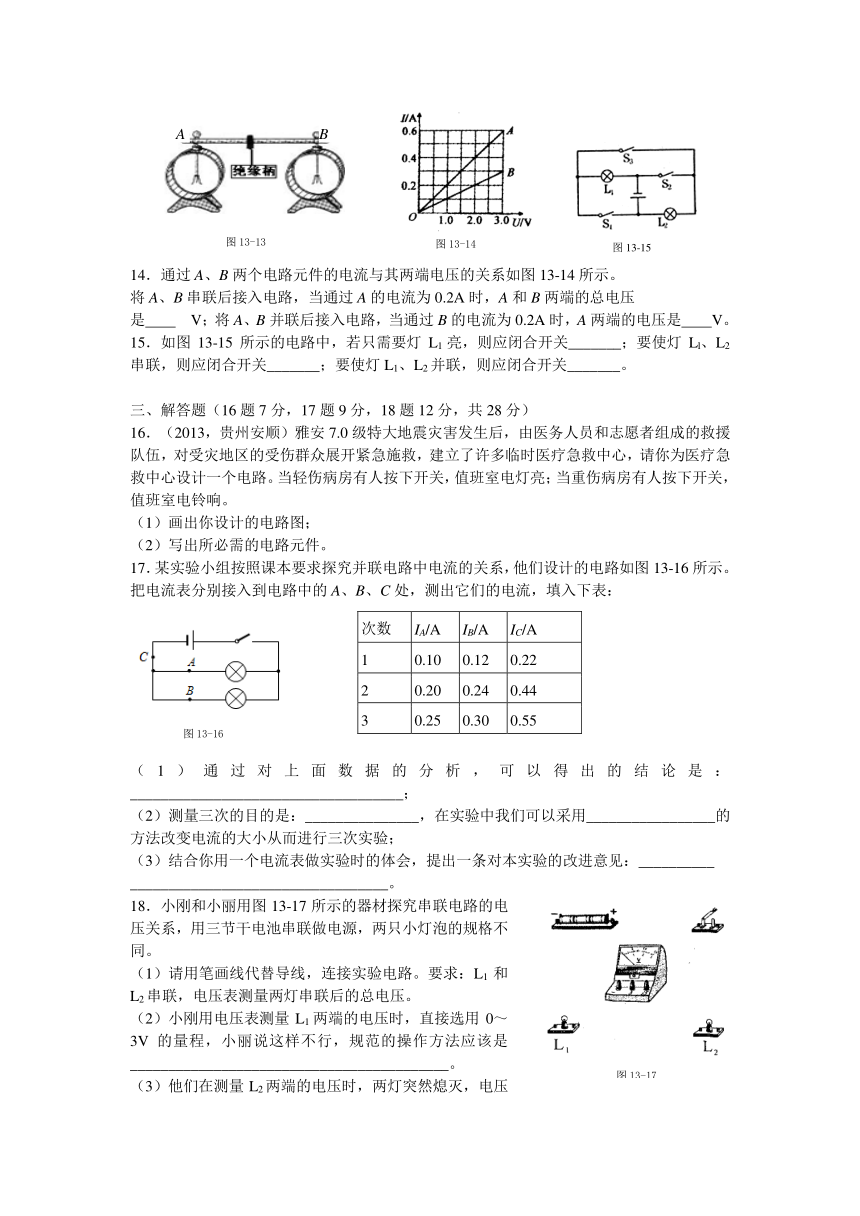

13．验电器的制作原理是_______________，如图13-13所示，用带有绝缘柄的金属棒将A、B金属球连接起来时，两金属指针偏转的角度都减小，这说明A、B所带的电荷种类______（填“相同”或“不同”）；若A带负电，则连接的瞬间，金属棒中的电流方向为______（填“A→B”或“B→A”）。
14．通过A、B两个电路元件的电流与其两端电压的关系如图13-14所示。
将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压
是 V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是 V。
15．如图13-15所示的电路中，若只需要灯L1亮，则应闭合开关_______；要使灯Ll、L2串联，则应闭合开关_______；要使灯L1、L2并联，则应闭合开关_______。
三、解答题（16题7分，17题9分，18题12分，共28分）
16．（2013，贵州安顺）雅安7 ( http: / / www.21cnjy.com ).0级特大地震灾害发生后，由医务人员和志愿者组成的救援队伍，对受灾地区的受伤群众展开紧急施救，建立了许多临时医疗急救中心，请你为医疗急救中心设计一个电路。当轻伤病房有人按下开关，值班室电灯亮；当重伤病房有人按下开关，值班室电铃响。
（1）画出你设计的电路图；
（2）写出所必需的电路元件。
17．某实验小组按照课本要求探究并 ( http: / / www.21cnjy.com )联电路中电流的关系，他们设计的电路如图13-16所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：
次数 IA/A IB/A IC/A
1 0.10 0.12 0.22
2 0.20 0.24 0.44
3 0.25 0.30 0.55
（1）通过对上面数据的分析，可以得出的结论是： ____________________________________并联电路干路中的电流等于各支路电流之和
；
（2）测量三次的目的是：_______________使结论更具有普遍性、可靠性
，在实验中我们可以采用_________________更换不同规格的小灯泡
的方法改变电流的大小从而进行三次实验；
（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：__________
__________________________________使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流
..。。。。
。
18．小刚和小丽用图13-17所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同。
（1）请用笔画线代替导线，连接实验电路。要求：L1和L2串联，电压表测量两灯串联后的总电压。
（2）小刚用电压表测量L1两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是__________________________________________。
（3）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0。小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是__________；L2是短路还是正常呢 小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是_______________________________
____________________。
（4）他们排除故障后继续 ( http: / / www.21cnjy.com )实验，得出了下表所示的一组数据。为了得出串联电路电压关系的普遍规律他们还应当___________________________________________________。
L1两端的电压/V L2两端的电压/V 串联总电压/V
1.4 3.1 4.5
四、计算题（10分）
19．如图13-18所示，电源电压不变，但开关S闭合后，电压表V1和V2的示数分别为4V、6V，当将灯L1、L2的位置互换后，两电压表的示数均不变；求灯L1、L2、L3两端及电源电压各是多少？
第13章过关测试答案
一、1．C 点拨：由于甲的原子核 ( http: / / www.21cnjy.com )对核外电子的束缚能力较强，因此两者相互摩擦后，甲容易得到电子而带负电，而乙容易失去电子而带正电，因此甲、乙靠近会相互吸引。
2．D 点拨：因为电路中两灯泡串联，而A、B、C三点是串联电路中的三处，由于串联电路中电流处处相等，因此IA、IB、IC三者大小相等。比较AB、BC、AC间的电压值可得：串联电路中总电压等于各部分电路电压之和，即UAC=UAB+UBC；故选D。
3．B 点拨：S1断开S2闭合时，电压表测电源电压，S1闭合S2断开时，电压表测灯泡Ll的电压。根据串联电路总电压等于各分电压之和，可知Ll两端电压为3V，L2两端电压为4.5V3V=1.5V，则A、C、D错误，B正确。
4．C 点拨：由题意知，开关S1 ( http: / / www.21cnjy.com )只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，则小灯泡L和电动机M并联，开关S1串联在小灯泡L所在支路，开关S2串联在电动机M所在支路，由题图可知，C正确；故选C。
5．B 点拨：电流从电源正极 ( http: / / www.21cnjy.com )出发，要使电流出现分路，分别流经灯泡L1与L2，需要闭合开关S3，才能使电流流经灯泡L1与L2后汇合在一起，最后闭合开关S1，电流回到电源的负极，即应该是闭合开关S1、S3，断开S2；故选B。
6．A 点拨：由实物电路图可知，电流从电源正极出发后，先通过开关，然后分成两条支路，一条流经电流表A、灯L1回到电源负极，另一条流经灯L2再回到电源负
极，故电路图A与实物图相符；故选A。
7．B、D 点拨：闭合开关S后，电 ( http: / / www.21cnjy.com )流分别流过L1和L2，所以灯L1和L2是并联的，故A错；由于灯L1和L2是并联的，电压表并联在灯L1、L2两端，能测出灯L1两端的电压，故B正确；电流表A1接在并联电路的干路上，测量的是并联电路的干路电流，故C错；电流表A2串联在灯L2这条支路上，测量通过灯L2的电流，故D正确。
8．B 点拨：S2闭合前，电流 ( http: / / www.21cnjy.com )表A1和A2测的是上面小灯泡的电流，此时两表示数相同；当S2闭合后，两灯并联，电流表A1仍测的是上面小灯泡的电流，所以A1的示数不变，A2测的是两个小灯泡的电流之和，即干路电流，所以A2的示数变大了；故选 B。
9．B 点拨：电流表应该串联在电 ( http: / / www.21cnjy.com )路中，由于其对电流的阻碍作用很小，相当于一根导线；而电压表要与被测电路并联，由于其对电流的阻碍作用很大，若串联在电路中，则电路相当于断路。闭合开关后，灯L1、L2正常发光，则与灯L2串联的乙和串联在干路中的丙为电流表，而甲与灯并联，故甲应该为电压表，故B项正确。
10．C 点拨：闭合开关 ( http: / / www.21cnjy.com )后，发现灯L1、L2都不发光，电流表示数为零，说明故障是电路断路，将电压表分别接在电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零，说明灯L2之外的电路是连通的，所以灯L2断路，故只有C项正确。
二、11．总开关（开关）；并 点 ( http: / / www.21cnjy.com )拨：房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当于家庭电路干路上的总开关（开关）；房间里各用电器之间工作情况是互不影响的，所以各用电器之间是并联的。
12．带电体能够吸引轻小物体
13．同种电荷相互排斥；不同；B→A ( http: / / www.21cnjy.com ) 点拨：验电器是利用同种电荷相互排斥的原理制成的；两金属指针偏转的角度都减小，发生了中和现象，说明A、B带异种电荷；（3）连接的瞬间，A带的负电减少，说明电子从A到B移动，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向为B→A。
14．3；2 点拨：因为IA=0.2A，从题图可知，此时UA=1V，由于A和B串联，因此IB=IA=0.2A，从题图可知，此时UB=2V，所以U=UA+UB=1V+2V=3V；当IB=0.2A时，
从题图可知，此时UB=2V，又因为A和B并联，则UA=UB=2V。
15．S1；S3；S1与S2 ( http: / / www.21cnjy.com ) 点拨：只要灯L1发光时，只有灯L1接入电路，由题图知：应闭合开关S1、断开开关S2、S3；使灯L1、L2串联，电流只有一条流通路径，由题图知，电流路径应为：电源正极→灯L2→开关S3→灯L1→电源负极，由此可判断出：开关S1、S2应断开，而开关S3应闭合；灯L1、L2并联时，电流有两条流通路径，由题图知：开关S1与S2应闭合，而S3应断开。
三、16．解：（1）设计的电路图如答图13-1所示。
（2）必需的电路元件：电源、电铃、灯泡、两个开关、足够的导线。
点拨：由题知，电灯和电铃可以独自工作， ( http: / / www.21cnjy.com )是并联连接的，轻伤病房开关控制电灯，重伤病房开关控制电铃。本题要结合串并联电路的特点进行分析，学会设计并联电路；设计完电路图后，根据题意进行检查，看所画的电路图是否完全符合题意。
17．解：（1）并联电路干路中的电流等 ( http: / / www.21cnjy.com )于各支路电流之和 （2）使结论更具有普遍性、可靠性；更换不同规格的小灯泡 （3）使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流 点拨：（1）三次数据都具有共同的特点：A点、B点是支路电流，它们两点的电流之和等于C点的干路电流，所以可以得出结论：并联电路干路中的电流等于各支路电流之和；（2）本实验是要得出一个普遍的结论，所以要多次测量，使实验结论更具有普遍性、可靠性，为了达到多次测量的目的，可以更换不同规格的小灯泡。（3）一个电流表在不同的位置测量时，读数误差较大，为了减小误差可以使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流。
18．解：（1）如答图13-2所示；（2 ( http: / / www.21cnjy.com )）先选用0～15V量程试触，如果示数小于3V，再改用0～3V量程测量；（3）断路；用小灯泡与L1并联（或替换L1），如果L2发光，则L2正常；若L2不发光，则L2短路；（4）换用不同规格的器材（灯泡或电源），多次测量
点拨：（1）在连接实物图时，因为两灯串联， ( http: / / www.21cnjy.com )可以先将电源、开关、灯L1和L2逐个顺次连接起来，然后将电压表并联在两灯的两端，如答图13-2所示；（2）在选择电表的量程时，要用“试触法”，先用大量程试触，如果指针偏转较小，再选用小量程；（4）使用中，仅用一次的实验数据得出的结论具有偶然性，因此要得到正确的结论，需要换用不同规格的器材（灯泡或电源），通过多次测量来归纳总结，得出结论。
四、19．解：由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压。
因为串联电路中总电压等于各部分电路两端的电压之和，
因此U1+U2=4V ①，
U2+U3=6V ②，
当将灯L1、L2的位置互换后，三灯泡仍串联，V1测L1、L2两端的电压，V2测L1、L3两端的电压，
则U1+U2=4V ③，
U1+U3=6V ④，
由②④两式可得：U1=U2，
代入①式可得：U1=U2=2V，
U2=2V代入②式可得：
U3=6VU2=6V-2V=4V，
则电源的电压：
U=U1+U2+U3=2V+2V+4V=8V。
点拨：由电路图可知，三灯泡串联，V1 ( http: / / www.21cnjy.com )测L1、L2两端的电压，V2测L2、L3两端的电压，根据串联电路的电压特点表示出电压表的示数；当将灯L1、L2的位置互换后，三灯泡仍串联，V1测L1、L2两端的电压，V2测L1、L3两端的电压，根据串联电路的电压特点表示出电压表的示数；两种情况下电压表的示数不变，说明L1、L2两端的电压相等，进一步求出各灯泡两端的电压和电源的电压。本题考查了电路图的简化与计算，关键是将灯L1、L2的位置互换前、后电压表所测电路元件的判断。
