第五章提升与整理
保护环境从烟道说起

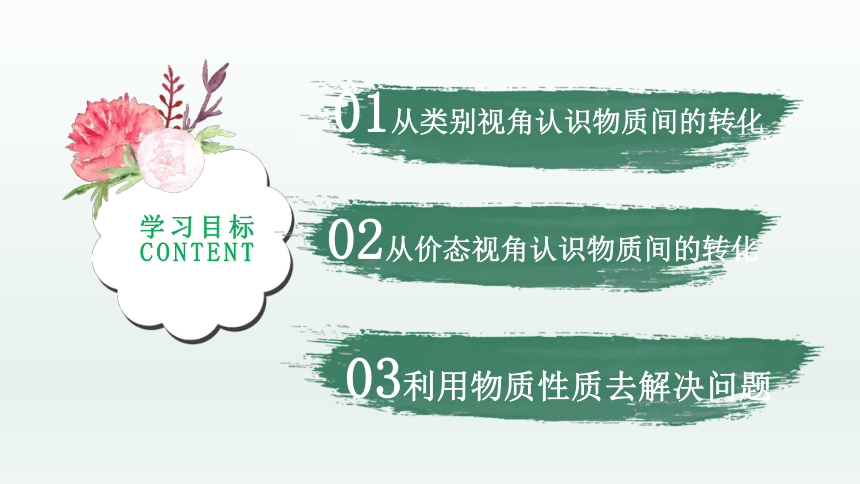

01从类别视角认识物质间的转化
学习目标
CONTENT
02从价态视角认识物质间的转化
03利用物质性质去解决问题
新课导入

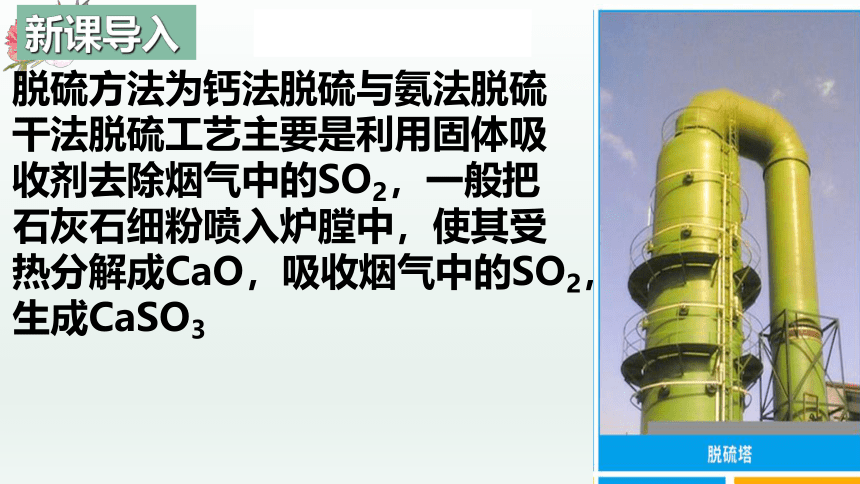

脱硫方法为钙法脱硫与氨法脱硫
干法脱硫工艺主要是利用固体吸
收剂去除烟气中的SO2，一般把
石灰石细粉喷入炉膛中，使其受
热分解成CaO，吸收烟气中的SO2，
生成CaSO3

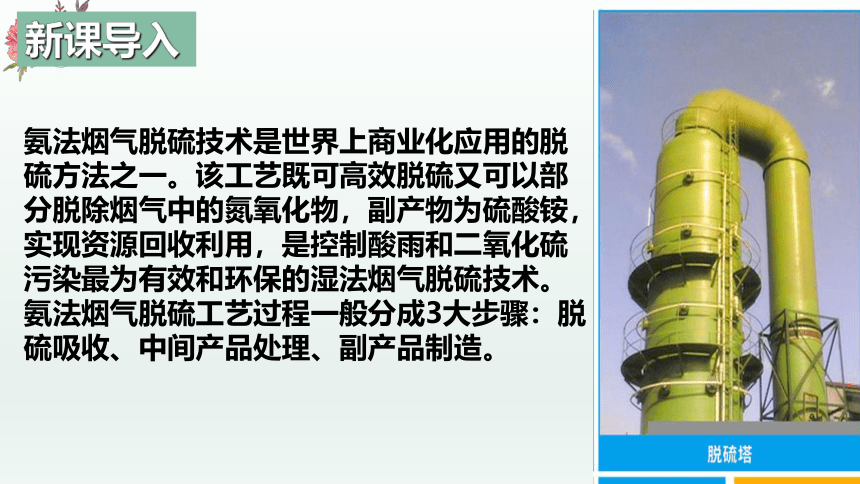

氨法烟气脱硫技术是世界上商业化应用的脱硫方法之一。该工艺既可高效脱硫又可以部分脱除烟气中的氮氧化物，副产物为硫酸铵，实现资源回收利用，是控制酸雨和二氧化硫污染最为有效和环保的湿法烟气脱硫技术。氨法烟气脱硫工艺过程一般分成3大步骤：脱硫吸收、中间产品处理、副产品制造。
新课导入

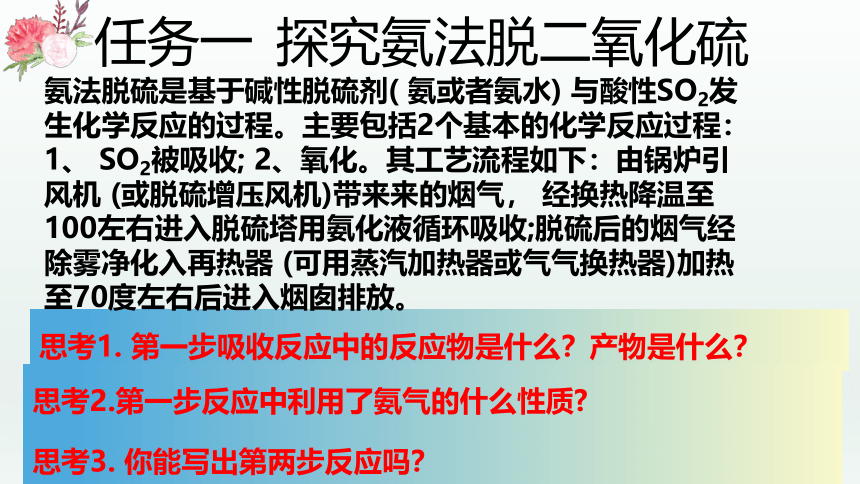

任务一 探究氨法脱二氧化硫
思考1. 第一步吸收反应中的反应物是什么？产物是什么？
氨法脱硫是基于碱性脱硫剂( 氨或者氨水) 与酸性SO2发生化学反应的过程。主要包括2个基本的化学反应过程：1、 SO2被吸收; 2、氧化。其工艺流程如下：由锅炉引风机 (或脱硫增压风机)带来来的烟气， 经换热降温至100左右进入脱硫塔用氨化液循环吸收;脱硫后的烟气经 除雾净化入再热器 (可用蒸汽加热器或气气换热器)加热至70度左右后进入烟囱排放。
思考2.第一步反应中利用了氨气的什么性质
思考3. 你能写出第两步反应吗？
思考5. 亚硫酸铵为白色晶体，你如何鉴证？
氨法脱硫是基于碱性脱硫剂( 氨或者氨水) 与酸性SO2发生化学反应的过程。主要包括2个基本的化学反应过程：1、 SO2被吸收; 2、氧化。其工艺流程如下：由锅炉引风机 (或脱硫增压风机)带来来的烟气， 经换热降温至100左右进入脱硫塔用氨化液循环吸收;脱硫后的烟气经 除雾净化入再热器 (可用蒸汽加热器或气气换热器)加热至70度左右后进入烟囱排放。

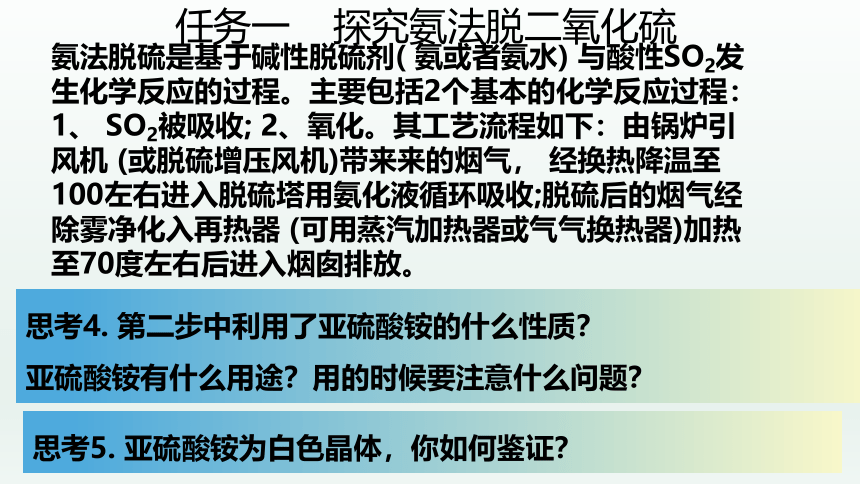

任务一 探究氨法脱二氧化硫
思考4. 第二步中利用了亚硫酸铵的什么性质？
亚硫酸铵有什么用途？用的时候要注意什么问题？

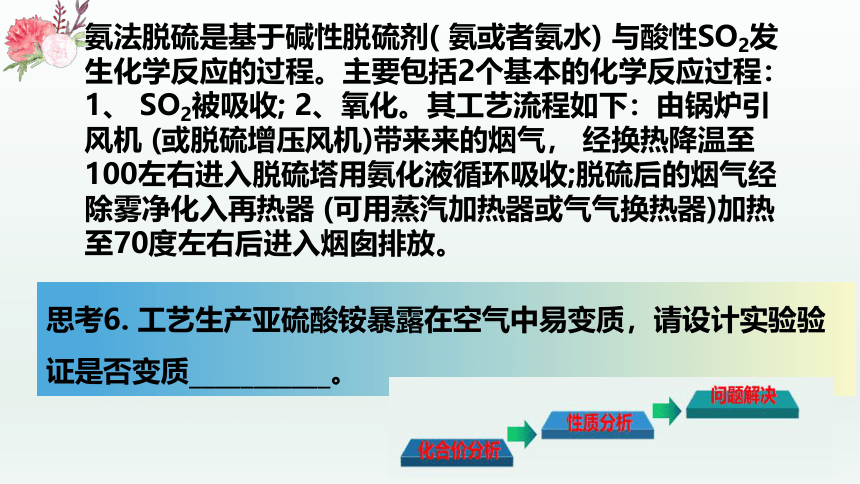

思考6. 工艺生产亚硫酸铵暴露在空气中易变质，请设计实验验证是否变质___________。
氨法脱硫是基于碱性脱硫剂( 氨或者氨水) 与酸性SO2发生化学反应的过程。主要包括2个基本的化学反应过程：1、 SO2被吸收; 2、氧化。其工艺流程如下：由锅炉引风机 (或脱硫增压风机)带来来的烟气， 经换热降温至100左右进入脱硫塔用氨化液循环吸收;脱硫后的烟气经 除雾净化入再热器 (可用蒸汽加热器或气气换热器)加热至70度左右后进入烟囱排放。
任务二 探究氨法脱氮氧化物
(NH4)2SO3溶液可用于电厂产生的烟道气的脱氮，将氮氧化物转化为氮气，同时生成一种氮肥，形成共生系统。
2NO2+4SO32-=N2+4SO42-
思考1：反应物和产物分别是什么？写出二氧化氮与亚硫酸 铵溶液反应的离子方程式_______。
思考2 ：各利用了反应物的什么性质？
思考3：工业上把尾气与氨气混合，通过选择性催化剂，使 NO被氨气还原为氮气，此时NO脱除的化学反应方程式为___________，利用了氨气的什么性质？
思考4：此方法有有什么优点？
任务三 解决新问题
用氨气法脱除烟道中的环境污染气体二氧化硫和氮氧化物的同时，烟道中的有毒物质硫化氢，也能一并除去吗？请用所建的思维模型解决问题：
思考1. 从价态角度分析硫化氢所具有的性质，可能与什么物质发生反应
思考2. 另一个反应物可能是什么？体现了该物质的什么性质
任务三 解决问题
用氨气法脱除烟道中的环境污染气体二氧化硫和氮氧化物的同时，烟道中的有毒物质硫化氢，也能一并除去吗？请用所建的思维模型解决问题：
思考3. 写出可能的化学反应。
化合价分析
性质分析
问题解决
（NH4）2SO3+2H2S=2S↓+2NH3·H2O+H2O
我来思考一下
燃煤排放的尾气中含有二氧化硫、氮氧化物(主要为 NO)等污染物，工业上采用不同的方法脱硫脱硝。
(1)工业用NaClO溶液脱硫脱硝，SO2和NO转化率分别达到100%和92.4%。
①用NaClO溶液吸收燃煤排放的尾气，可提高尾气中NO的去除率。在酸性NaClO溶液中，HClO与NO反应生成Cl-和 ，其离子方程式为___________。
(2)电子束尾气处理技术是用电子束照射含有水蒸气和空气的尾气，产生强活性O把NO和SO2氧化而除去。在实际处理中需向尾气中通入一定量氨气，这样处理得到的产物为___________和___________ (填化学式)。
(NH4)2SO4 NH4NO3
3HClO+2NO+H2O=3Cl-+2+5H+
我来总结一下
1、把这节课所用到的含物质写进硫和氮的价态图，明确各化合态可能的性质 。
2、问题解决模型，
美好未来 绿色化学
铵法脱硫存在不少优点，但仍存在投资较大，
运行费用较高的问题。氨法脱硫是当前问题最少的
脱硫方式，也是以后的主流趋势。与此同时能够达到新环保法超低排放的标准的新的脱硫脱硝一体化技术将进一步完善，需要你我化学人的共同努力。
