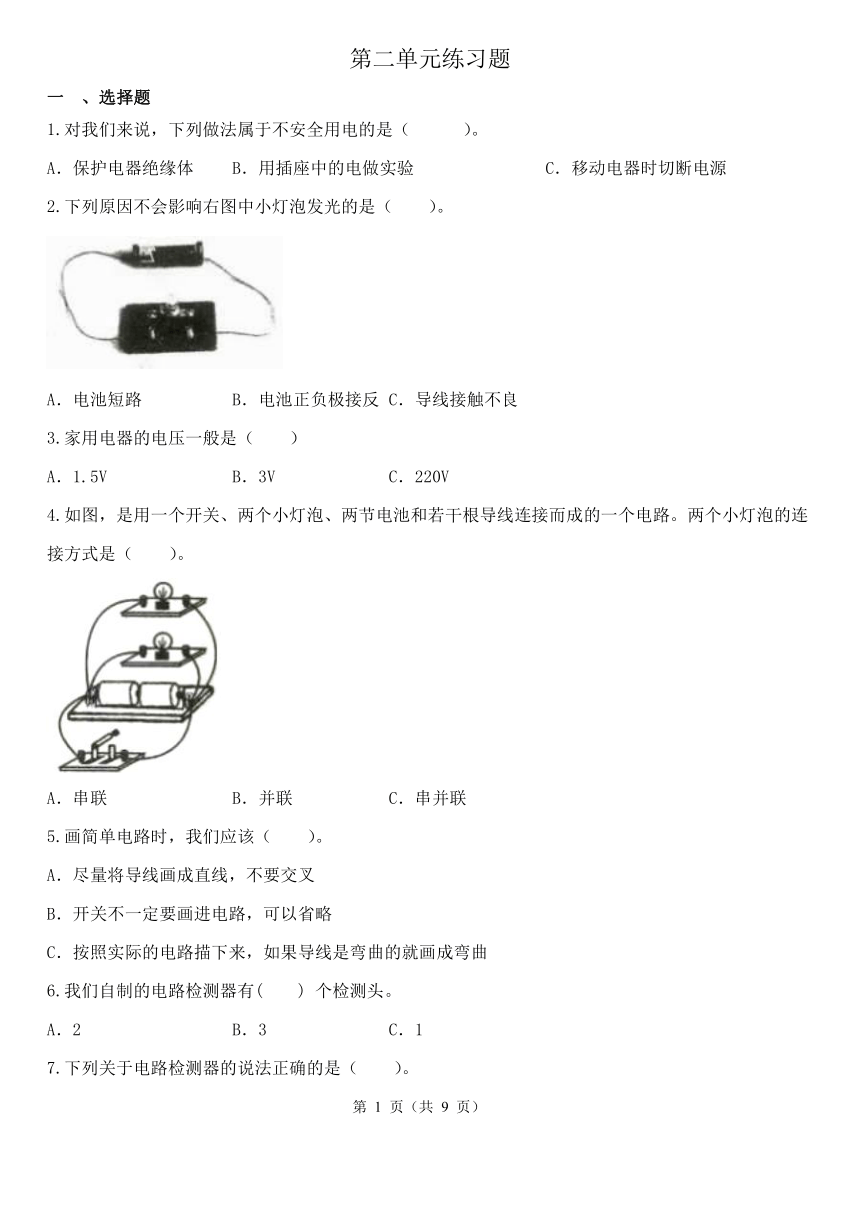

第二单元练习题
、选择题
对我们来说，下列做法属于不安全用电的是（ ）。
A．保护电器绝缘体 B．用插座中的电做实验 C．移动电器时切断电源
下列原因不会影响右图中小灯泡发光的是（ ）。
A．电池短路 B．电池正负极接反 C．导线接触不良
家用电器的电压一般是（ ）
A．1.5V B．3V C．220V
如图，是用一个开关、两个小灯泡、两节电池和若干根导线连接而成的一个电路。两个小灯泡的连接方式是（ ）。
A．串联 B．并联 C．串并联
画简单电路时，我们应该（ ）。
A．尽量将导线画成直线，不要交叉
B．开关不一定要画进电路，可以省略
C．按照实际的电路描下来，如果导线是弯曲的就画成弯曲
我们自制的电路检测器有( ) 个检测头。
A．2 B．3 C．1

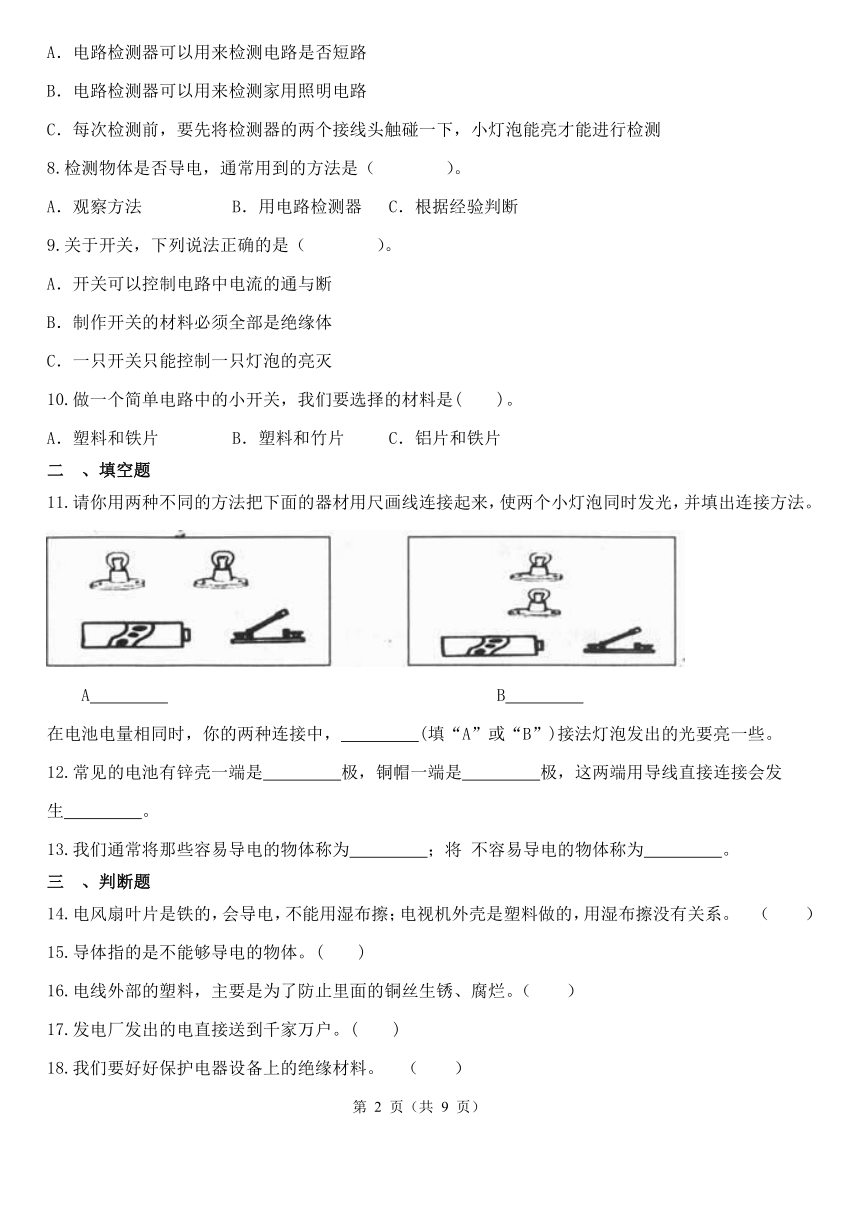

下列关于电路检测器的说法正确的是（ ）。
A．电路检测器可以用来检测电路是否短路
B．电路检测器可以用来检测家用照明电路
C．每次检测前，要先将检测器的两个接线头触碰一下，小灯泡能亮才能进行检测
检测物体是否导电，通常用到的方法是（ ）。
A．观察方法 B．用电路检测器 C．根据经验判断
关于开关，下列说法正确的是（ ）。
A．开关可以控制电路中电流的通与断
B．制作开关的材料必须全部是绝缘体
C．一只开关只能控制一只灯泡的亮灭
做一个简单电路中的小开关，我们要选择的材料是( )。
A．塑料和铁片 B．塑料和竹片 C．铝片和铁片
、填空题
请你用两种不同的方法把下面的器材用尺画线连接起来，使两个小灯泡同时发光，并填出连接方法。
A B
在电池电量相同时，你的两种连接中， (填“A”或“B”)接法灯泡发出的光要亮一些。
常见的电池有锌壳一端是 极，铜帽一端是 极，这两端用导线直接连接会发生 。
我们通常将那些容易导电的物体称为 ；将 不容易导电的物体称为 。
、判断题
电风扇叶片是铁的，会导电，不能用湿布擦；电视机外壳是塑料做的，用湿布擦没有关系。 （ ）
导体指的是不能够导电的物体。( )
电线外部的塑料，主要是为了防止里面的铜丝生锈、腐烂。（ ）
发电厂发出的电直接送到千家万户。( )
我们要好好保护电器设备上的绝缘材料。 （ ）

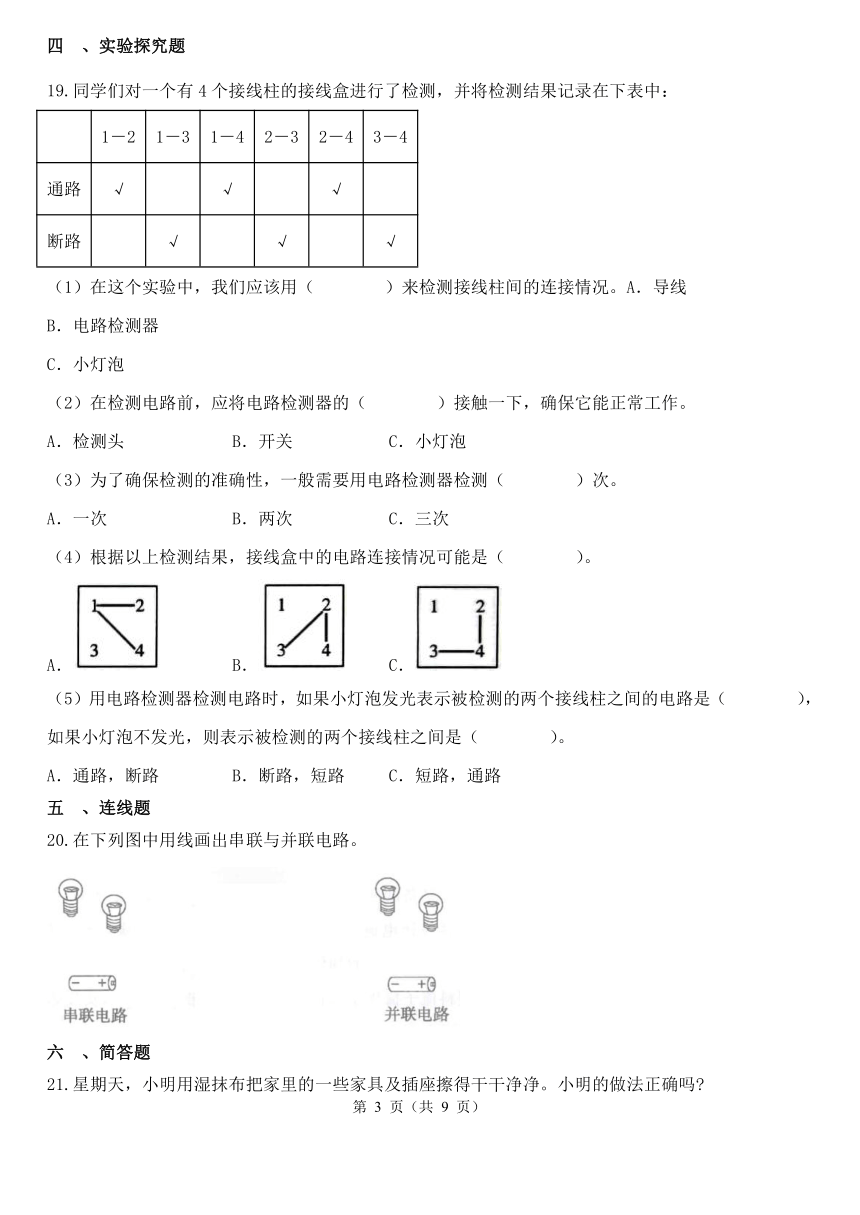

、实验探究题
同学们对一个有4个接线柱的接线盒进行了检测，并将检测结果记录在下表中：
1－2 1－3 1－4 2－3 2－4 3－4
通路 √ √ √
断路 √ √ √
（1）在这个实验中，我们应该用（ ）来检测接线柱间的连接情况。A．导线
B．电路检测器
C．小灯泡
（2）在检测电路前，应将电路检测器的（ ）接触一下，确保它能正常工作。
A．检测头 B．开关 C．小灯泡
（3）为了确保检测的准确性，一般需要用电路检测器检测（ ）次。
A．一次 B．两次 C．三次
（4）根据以上检测结果，接线盒中的电路连接情况可能是（ ）。
A． B． C．
（5）用电路检测器检测电路时，如果小灯泡发光表示被检测的两个接线柱之间的电路是（ ），如果小灯泡不发光，则表示被检测的两个接线柱之间是（ ）。
A．通路，断路 B．断路，短路 C．短路，通路
、连线题
在下列图中用线画出串联与并联电路。
、简答题
星期天，小明用湿抹布把家里的一些家具及插座擦得干干净净。小明的做法正确吗

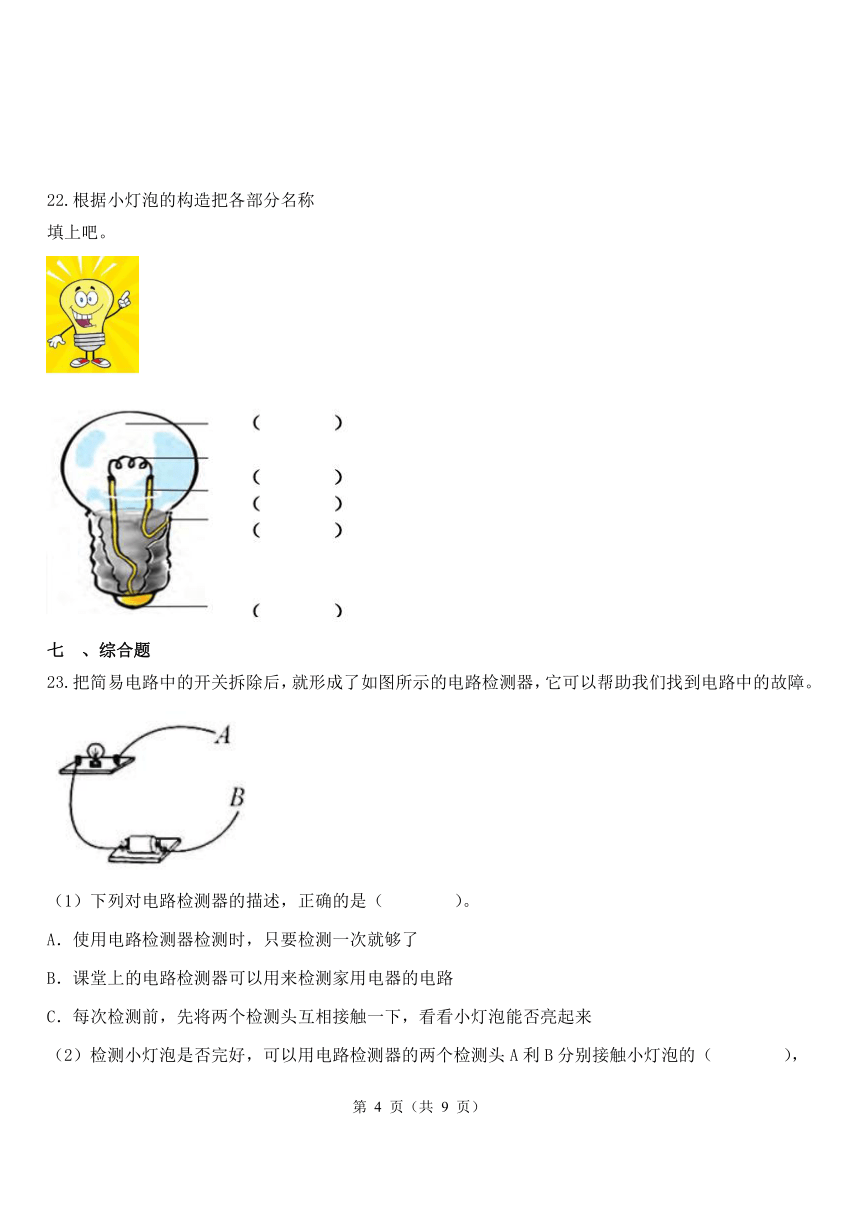

根据小灯泡的构造把各部分名称
填上吧。
、综合题
把简易电路中的开关拆除后，就形成了如图所示的电路检测器，它可以帮助我们找到电路中的故障。
（1）下列对电路检测器的描述，正确的是（ ）。
A．使用电路检测器检测时，只要检测一次就够了
B．课堂上的电路检测器可以用来检测家用电器的电路
C．每次检测前，先将两个检测头互相接触一下，看看小灯泡能否亮起来
（2）检测小灯泡是否完好，可以用电路检测器的两个检测头A利B分别接触小灯泡的（ ），看看小灯泡能否发光。
A．③和① B．③和② C．③和④
（3）用电路检测器检测下列物体，灯泡不能发光的是（ ）。
A．铜钥匙 B．铅笔的木头部分 C．铁质回形针
（4）检测时，电路检测器的小灯泡第一次不亮，后面几次都是亮的，说明被检测的小灯泡（ ）。
A．是好的 B．是坏的 C．无法判断
（5）用电路检测器测试一个接线盒内的电路连接情况，下表记录了接线柱之间的电流通断情况。
1－2 1－3 1－4 2－3 2－4 3－4
通路 √ √ √
断路 √ √ √
下面的三个接线盒，符合上图所示测试记录的是（ ）。
A． B． C．
第二单元练习题答案解析
、选择题
B
B
【解析】A．电池短路小灯泡就不会发光，A选项不符合题意；
B.电池的正负极接反，只是电流的方向会不同，不会影响小灯泡发光，B选项符合题意；
C.导线接触不良，小灯泡不会发光，C选项不符合题意。
故答案为：B。
只要电路中的电流稳定通过，小灯泡就可以正常发光。
C
【解析】根据对电的类型的认识，家庭用电是发电厂提供的220V的交流电。
B
【解析】根据图示的连接方式，判断出小灯泡的连接方式是并联，B选项符合题意，故答案为：B。
并联是元件之间的一种连接方式，其特点是将2个同类或不同类的元件、器件等首首相接，同时尾尾亦相连的一种连接方式。
A
【解析】A．在画简单电路时应尽量将导线画成直线，不要交叉，A选项说法是正确的，符合题意；
B.开关要画进电路，不能省略，B选项说法是错误的，不符合题意；
C.画简单电路的目的是使线路更清晰明了，所以导线应该画成直线，C选项的说法是错误的，不符合题意。
故答案为：A．
简单电路是指用特定的标志代表用电器、电源和开关，用直线代替导线的模拟电路。
A
【解析】 电路检测器是一个简单电路，由电池、小灯泡和若干导线组合而成，有2个检测头。
C
【解析】利用这个检测器可以检测暗盒里的电路，探暗盒里的电路时，小灯泡不亮一电路不通，小灯泡亮了一电路为通路。但是我们不可以用电路检测器去检测220伏的家用电路，那样很容易触电。每次检测前，要先将两个检测头相互接触一下，看看小灯泡能否亮起来，说明检测器能正常工作。
B
A
A
【解析】开关要由导体和绝缘体构成，导体部分是来接在电路中导电的，绝缘体部分是给人手去控制的，A符合题意。
故答案为A．
开关是控制电流通断的装置。
、填空题
；；B
【解析】A图中小灯泡采用串联的方法，B图中小灯泡采用并联的方法。导线连接的方向是先从电源正极出发，连接开关，再从开关出来经过小灯泡，再回到电源负极。B接法灯泡更亮一些。
一般情况下，电路只有两种接法，串联和并联，电源一定的情况下，并联的接法电流更大，小灯泡更亮。
负；正；短路
【解析】 常见的电池有锌壳一端是电池的负极，铜帽的一端是正极，两端用导线直接连接会发生短路，此时电池电量很快耗光，电池发热发烫有可能会爆炸。
导体；绝缘体
【解析】考查导体和绝缘体的定义，容易导电的物体是导体，不容易导电的物体是绝缘体。
、判断题
×
【解析】尽管电风扇的叶片是铁的，但只要不通电就可以用湿布擦；电视机外壳尽管是塑料做的，在通电时也不能用湿布擦。所以题目的说法是错误的。
善于导电的物体叫导体，不善于导电的物体叫做绝缘体。
×
【解析】根据对材料导电性的认识，像铁钉、铝箔等能够导电的物体被称为导体；像塑料、橡胶不能够导电的物体是绝缘体。题干错误。
×
【解析】电线外部的塑料，主要是为了保证安全，避免触电。
电线是用可以导电的导体制成的，家庭中或者引电入户的电线和人接触比较密切，不像户外的电线有高的电线杆，所以一定要包一层塑料膜，塑料是绝缘的，所以人触碰到电线不会触电。
×
【解析】发电厂发出的、通过导线送到各家各户的电是220V交流电，这是足以引发触电事故、致人死亡的电，所以题干中说法是错误的。
√
【解析】该题干的内容是正确的。电气室用电的器具，为了保护不受伤害避免被触电，必须使用绝缘体材料。
像铜丝那样可以通过电流的物质，叫导体。铜、铝、铁等各种金属、铅芯、人体、大地等都是导体。利用导体可以把电送到人们需要的地方。像电线外包着的塑料那样不能通过电流的物质，叫绝缘体。干木头、塑料、玻璃、纸等都是绝缘体。利用绝缘体可以阻止电流到人们不希望有电的地方。
、实验探究题
B A B A A
、连线题
【解析】几个电路元件沿着单一路径互相连接，每个节点最多只连接两个元件，此种连接方式称为串联。以串联方式连接的电路称为串联电路；并联是元件之间的一种连接方式，其特点是将2个同类或不同类的元件、器件等首首相接，同时尾尾亦相连的一种连接方式。通常是用来指电路中电子元件的连接方式，即并联电路。
本题考查的并联电路和串联电路的连接方法。
、简答题
解：小明的做法不正确。用湿抹布擦插座很容易引发触电事故。
【解析】小明的做法不正确。用湿抹布擦插座不属于安全用电，很容易引发触电事故。
水属于导体，用湿抹布擦拭插座有触电的危险。
【解析】小灯泡最外层的壳为玻璃泡；小灯泡内部有两根金属架，金属架之间由金属灯丝连接；金属架和小灯泡最外层有连接点，连接点用来连接灯泡底座。
、综合题
C C B A C
