4.2.3视图（3） 课件（16张PPT）

(共16张PPT)
第4章 投影与识图
4.2 视图（3）
主视图
主视图
左视图
正面
高
长
宽
宽
俯视图
复习回顾
学习目标
1.学会根据物体的三视图描述出几何体的基本形状或实物原型；
2.经历探索简单的几何体的三视图的还原，进一步发展空间想象能力．
请画出下面视图相对应的几何体。
精讲点拨

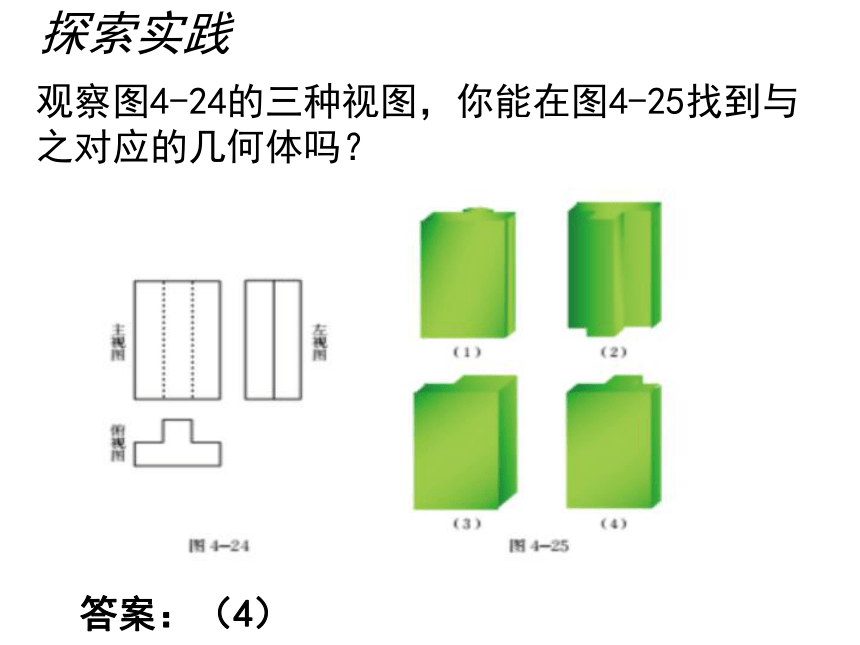

观察图4-24的三种视图，你能在图4-25找到与之对应的几何体吗？
探索实践
答案：（4）
根据图4-26的三种视图，你能想象出相应几何体的形状吗？先独立思考，再小组交流。
延伸提高
巩固练习
练习1：根据物体的三视图(如下图)描述物体的形状.（画出草图）
主视图
俯视图
左视图
合作学习
你能从下面 所给的三视图中推断出它们分别表示什么几何体吗
(3)
(2)
(1)
(4)
请画出下面视图相对应的几何体。
请画出下面视图相对应的几何体。
大显身手
下面所给的三视图表示什么几何体
直四棱柱
下面所给的三视图表示什么几何体
直五棱柱
下面所给的三视图表示什么几何体
下面图(1)与图(2)是几个小方块所搭几何体俯视图,小正方形中的数字表示在该位置的小立方块的个数.请画出这两个几何体的主视图、左视图.
3
2
1
4
2
主视图
左视图
1
2
3
4
2
下面图(1)与图(2)是几个小方块所搭几何体俯视图,小正方形中的数字表示在该位置的小立方块的个数.请画出这两个几何体的主视图、左视图.
主视图
左视图
课堂小结
通过本节课的学习，谈谈你的收获？
