(共35张PPT)
第二节 科学探究:欧姆定律

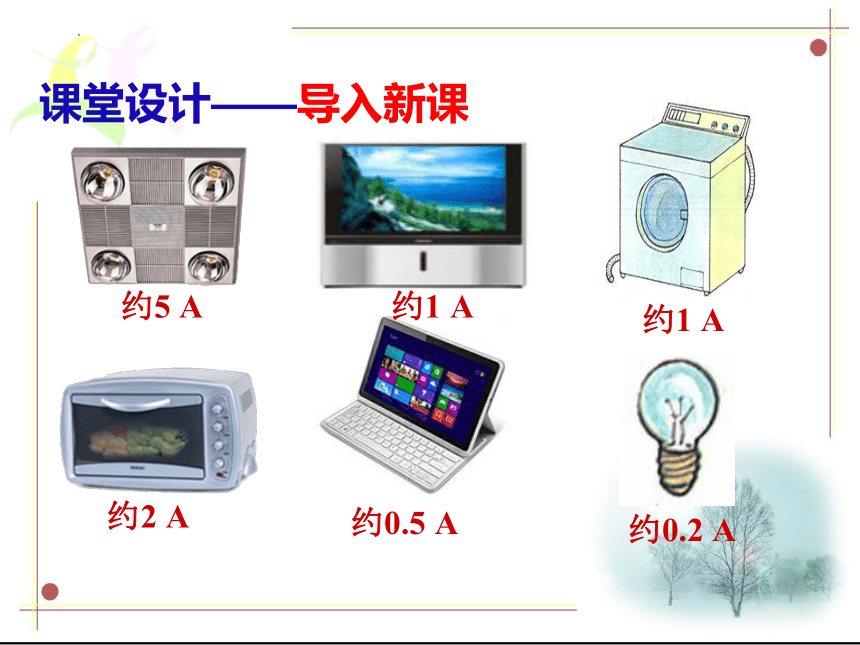

约5 A
约1 A
约1 A
约2 A
约0.5 A
约0.2 A
课堂设计——导入新课

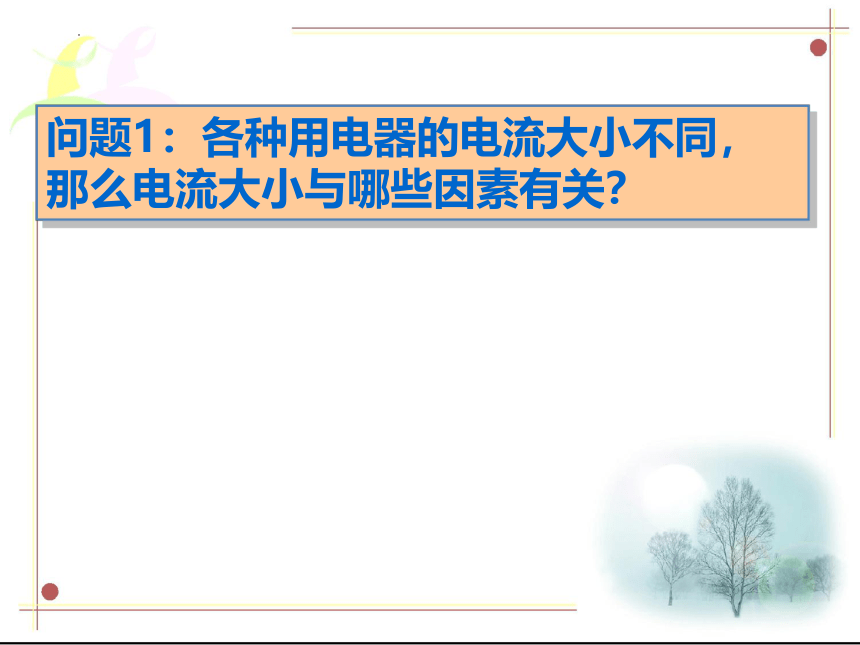

问题1:各种用电器的电流大小不同,那么电流大小与哪些因素有关?

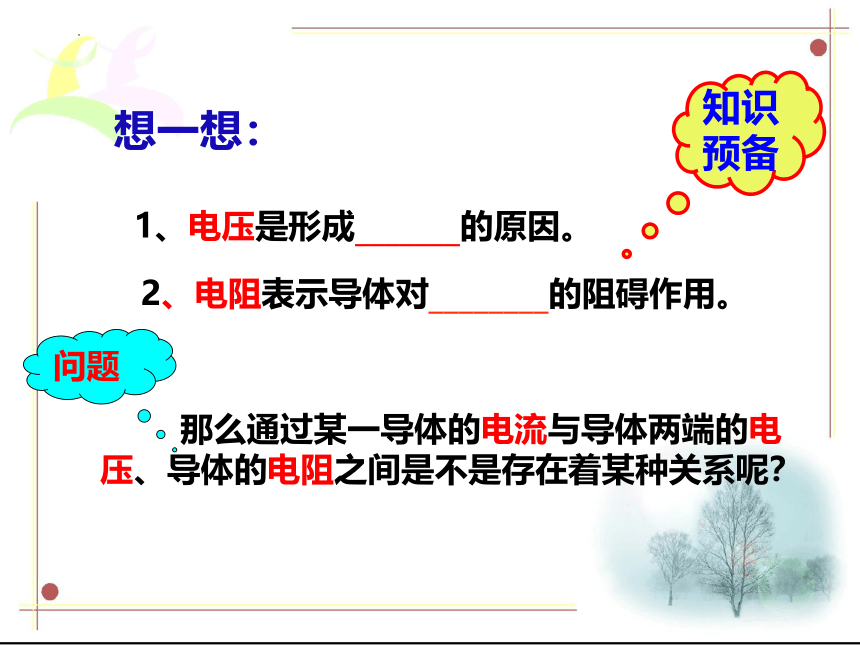

知识预备
2、电阻表示导体对________的阻碍作用。
那么通过某一导体的电流与导体两端的电压、导体的电阻之间是不是存在着某种关系呢?
想一想:
1、电压是形成_______的原因。
问题
做一做

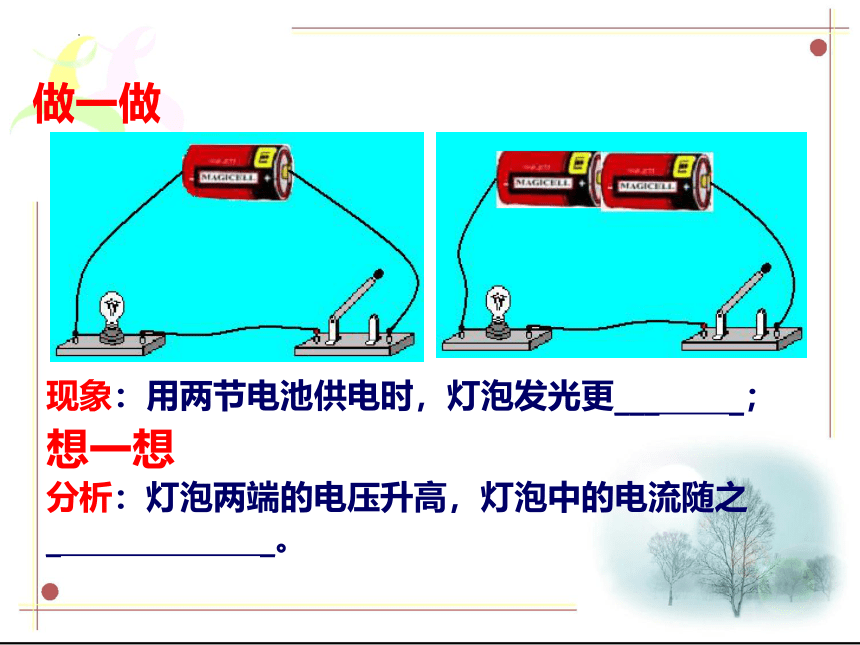

现象:用两节电池供电时,灯泡发光更___ _;
分析:灯泡两端的电压升高,灯泡中的电流随之 _ _。
想一想

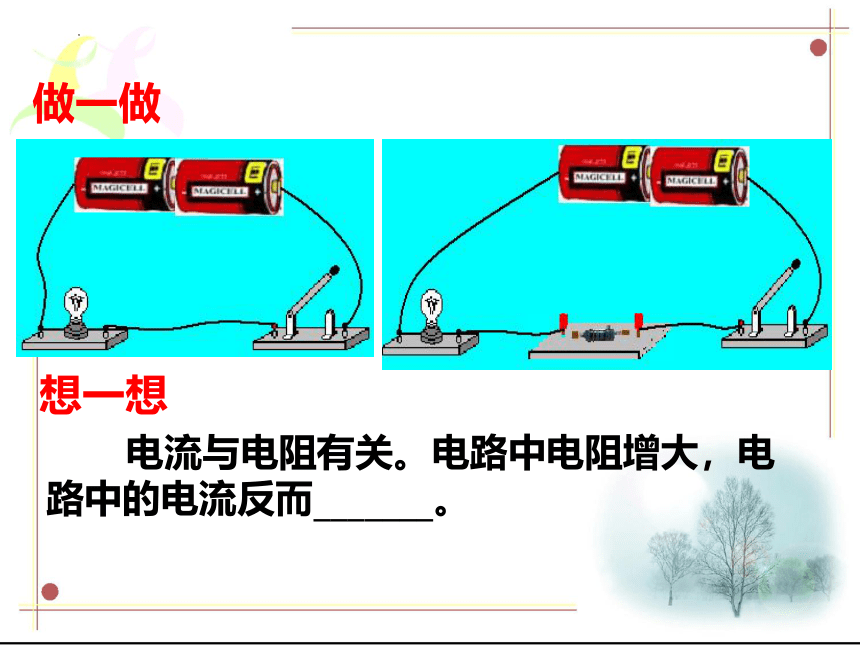

做一做
电流与电阻有关。电路中电阻增大,电路中的电流反而_______。
想一想

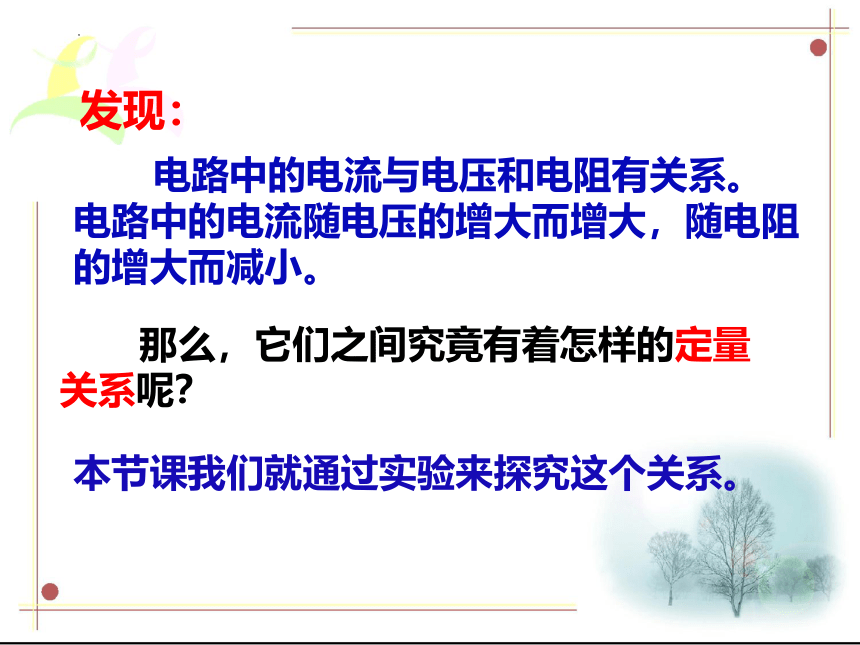

电路中的电流与电压和电阻有关系。电路中的电流随电压的增大而增大,随电阻的增大而减小。
那么,它们之间究竟有着怎样的定量关系呢?
本节课我们就通过实验来探究这个关系。
发现:

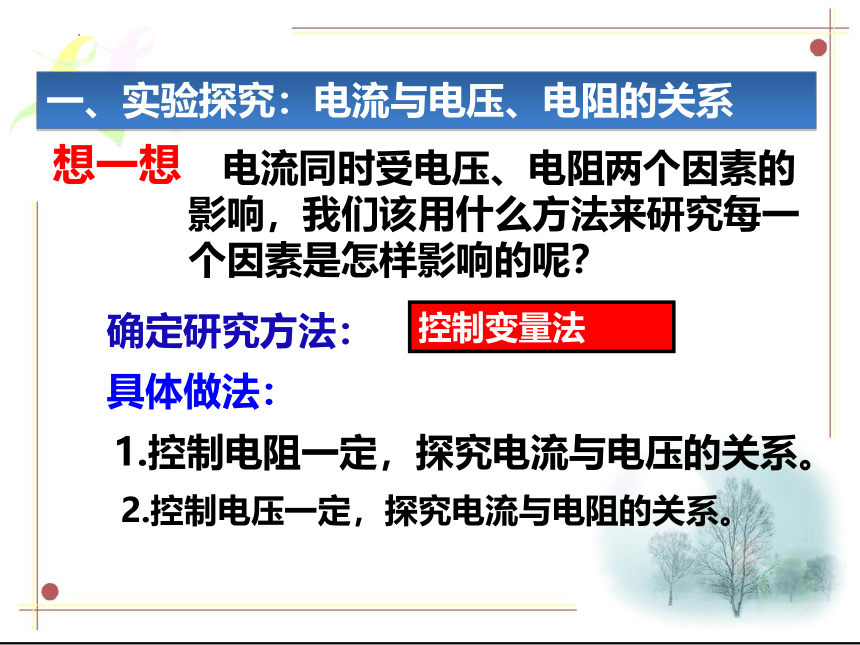

电流同时受电压、电阻两个因素的影响,我们该用什么方法来研究每一个因素是怎样影响的呢?
确定研究方法:
控制变量法
具体做法:
2.控制电压一定,探究电流与电阻的关系。
1.控制电阻一定,探究电流与电压的关系。
一、实验探究:电流与电压、电阻的关系
想一想
测电阻两端电压,选择什么器材?
测通过电阻的电流,选择什么器材?
实验过程中的不变量是什么,如何控制其不变?如何改变电阻两端电压?怎么操作?
滑动变阻器在实验中起到什么作用?

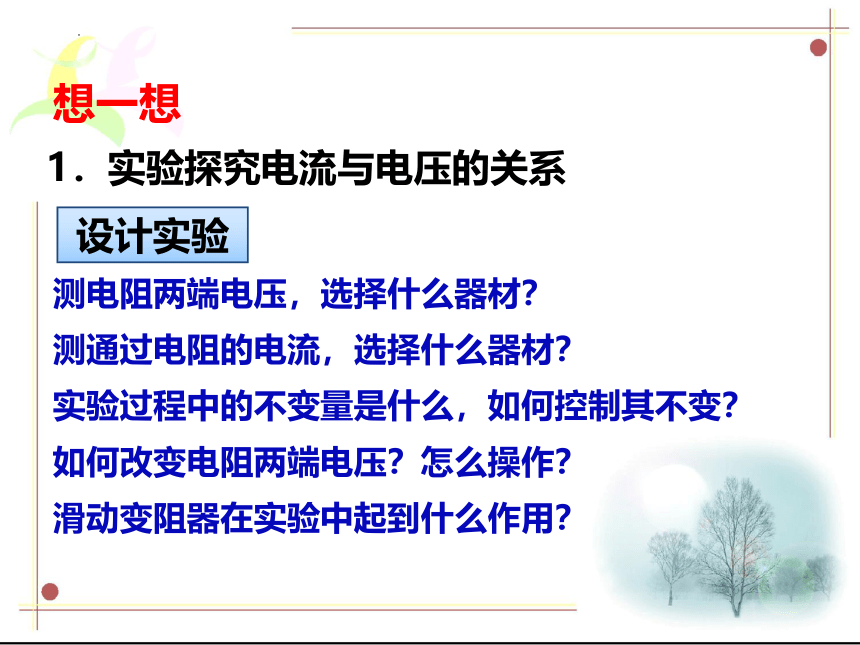

1.实验探究电流与电压的关系
设计实验
想一想
A
V
R
R'
S

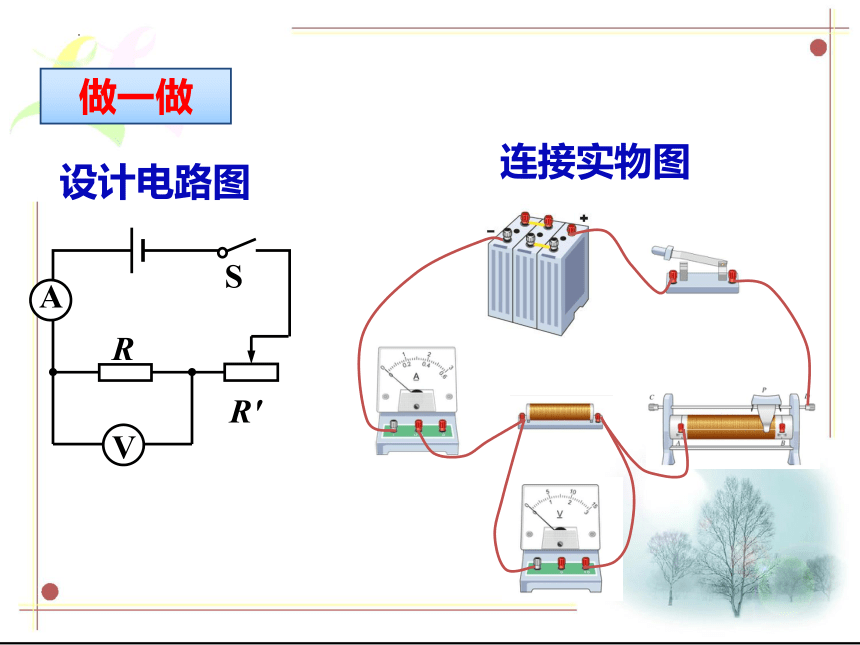

设计电路图
做一做
连接实物图
10 Ω 电压U/V 1.0 2.0 3.0 4.0 5.0 6.0
电流I/A
0.6
0.5
0.4
0.3
0.2
0.1
电阻R
自变量
因变量
控制变量

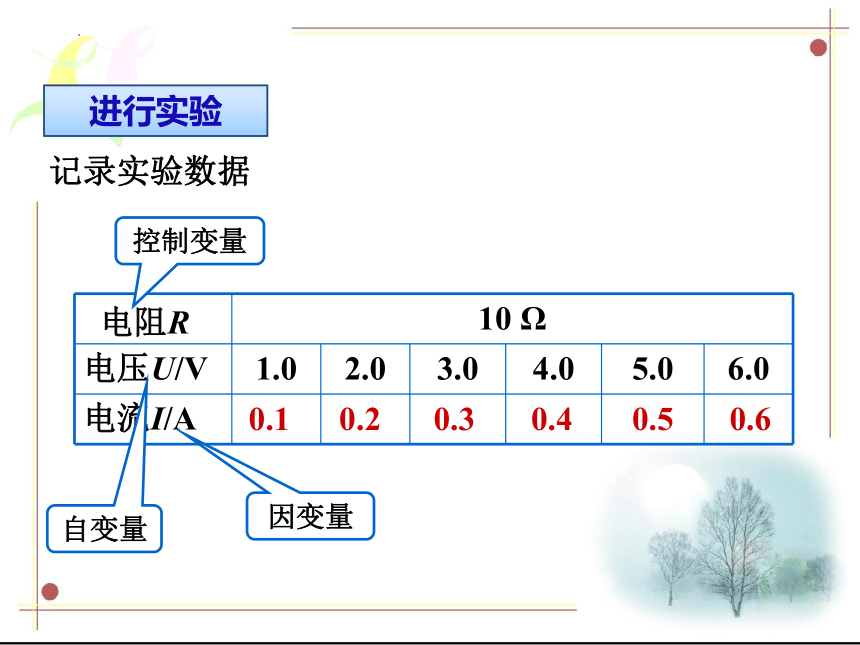

记录实验数据
进行实验
I/A
U/V
O
4.0
6.0
8.0
10.0
0.1
0.3
0.5
0.6
0.4
0.2
0.7
0.8
2.0
·
·
·
·
3.0
5.0
7.0
1.0
9.0
·
·
·
0.9
R

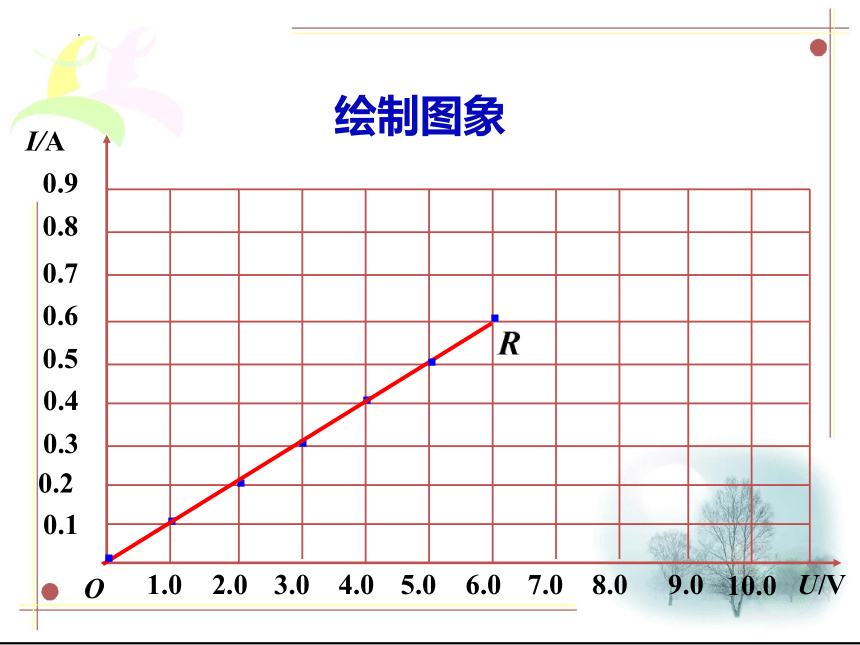

绘制图象
归纳结论
 保持电阻不变时,电流跟电压成正比。
2.实验探究电流与电阻的关系
实验过程中的不变量是什么,如何控制其不变?如何改变电阻?怎么操作?
滑动变阻器在实验中起到什么作用?
想一想
A
V
R
R'
S
设计电路图
做一做
连接实物图
保持_____不变,研究电流随电阻的变化。
实验次序 电压U/V 电阻R/Ω 电流I/A
1 U=_ _V 2
2 4
3 8
电压
进行实验与收集证据
2
分析数据,得出结论
在电压一定时,电流跟电阻成反比。
1、一段导体两端电压扩大几倍时,通过它的电流将___ ___ _;导体两端的电压改变时,导体电阻
将_______.
扩大几倍
不变
练一练
3、图中是小明同学研究的电流与电压关系时利用所测数据画出的U-I图像,由图可知,R1与R2的大小关系是( )
A R1>R2
B R1C R1=R2
D 无法确定
U/V
I/A
R1
R2
A
4. 如图为“研究电流与电阻关系”的实验电路图.
(1)为了达到研究的目的,实验过程中必须保持
____  ___________不变;
(2)当开关S闭合后,电压表的读数是2.5 V,电流表的读数是0.5A,现在将阻值为5Ω的电阻R换成阻值为10 Ω的电阻接入电路来进行研究,则下一步应进行的操作是__________________________.
电阻两端的电压
调节滑动变阻器,使电压表的示数保持为2.5V不变
1.欧姆定律的内容:
  一段导体中的电流,跟加在这段导体两端的电压成正比,跟这段导体的电阻成反比。
2.欧姆定律公式:
电压
电阻
电流
生成结论:——欧姆定律
I =
U
R
欧姆(G.S.Ohm,1787~1854)是德国物理学家。他在物理学中的主要贡献是发现了后来以他的名字命名的欧姆定律。欧姆的研究,主要是在1817~1827年担任中学物理教师期间进行的。现在我们看到欧姆定律的公式那么简单,却不要忘记欧姆当时为了解决这一难题,付出了艰辛的劳动,当时的实验条件很差,那些测量电流的仪器和电阻值不同的导体,都要自己设计制造。他能够完成这些精细的制作和精确的实验,主要得益于强烈的好奇心、执着的探究精神。
信息窗
3.公式中使用国际单位(单位要统一)
  电压U 的单位:V
  电阻R 的单位:Ω
  电流 I 的单位: A
一、欧姆定律
R
U
I
×
R灯
U灯
I灯
4.注意
  (1)欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。
(2) 、欧姆定律公式的变形
I
=
___
R
U
U=IR
主要用于已知电压和电流求电阻.
__
R
=
I
U
主要用于已知电流和电阻求电压.
拓展:能否说电压与电流成正比呢?
拓展:能否说电阻与电压成正比,与电流成反比呢?
  (1)读题、审题(注意已知量的内容);
  (2)根据题意画出电路图;
  (3)在图上标明已知量的符号、数值和未知量的符号;
  (4)选用物理公式进行计算(书写格式要完 整,规范)。
1.用公式进行计算的一般步骤:
二、应用欧姆定律
例1:家庭电路提供的电压为220V,试电笔内的大电阻的阻值为880 kΩ,氖管和人体的电阻都比这个值小得多,可以不计。问使用时流过人体的电流是多少?
(2)标出已知量和要求的量
解题步骤:
(1)画简易电路图
(3)求解I
R=880KΩ=8.8×105Ω
I=
U=220V
已知: U=220V R=880KΩ=8.8×105Ω
求: I =
解:
答:流过人体的电流是0.25×10-3 A
1
2
3
4
5
6
例2 在如图所示的电路中,调节滑动变阻器 R',使灯泡正常发光,用电流表测得通过它的电流
值是0.6 A。已知该灯泡正常发光时的电阻是20 Ω,求灯泡两端的电压。
解:
UL=ILRL
=0.6 A×20 Ω =12 V
RL=20 Ω
I=0.6 A
IL=I=0.6 A
A
R'
L
U= I R
根据
,导出公式    。
I =
U
R
  例3 某同学用一只电流表和灯泡串联,测得它正常发光时的电流是0.18 A,再用电压表测得灯泡两端的电压是220 V,试计算灯丝正常发光时的电阻值。
解:
R=  =    = 1 222 Ω
U
I
220 V
0.18 A
根据
,导出公式   。
I =
U
R
R=
U
I
  例4 加在某一电阻器两端的电压为5 V时,通过它的电流是0.5 A,则该电阻器的电阻应是多大?如果两端的电压增加到20 V,此时这个电阻器的电阻值是多大?通过它的电流是多大?
U2=20 V
R=?
I2=?
I1=0.5 A
R
U1=5 V
解:
I2=  =   = 2 A
U2
R
20 V
10 Ω
R=  =    = 10 Ω
U
I
5 V
0.5 A
提示:因为电阻是导体本身的一种性质,因此电阻的大小与电压、电流的大小均无关系,所以“电阻与电压成正比,与电流成反比”这种说法是错误的。
  1.关于电流跟电压和电阻的关系,下列说法正确的是( )
 A.导体的电阻越大,通过导体的电流越小
 B.导体的电阻越大,通过导体的电流越大
 C.导体两端的电压越大,导体的电阻越大,通过导体的电流也越大
 D.在导体两端的电压一定的情况下,导体的电阻越小,通过导体的电流越大
D
练一练
  2.一条镍铬合金线的两端加上4 V电压时,通过的电流是0.2 A,则它的电阻是 Ω。若合金线的两端电压增至16 V时,它的电阻是 Ω,这时若要用电流表测量它的电流,应选用量程为
A的电流表。
20
20
0~3
练一练
  3.关于欧姆定律,下列叙述中正确的是
                ( )
  A.在相同电压下,导体的电流和电阻成反比
  B.对同一个导体,导体中的电流和电压成正比
  C.因为电阻是导体本身的性质,所以电流只与导体两端的电压成正比
  D.导体中的电流与导体两端的电压有关,也与导体的电阻有关
A B D
练一练
课堂小结
