初中生物人教版【人专题】图像汇总

中小学教育资源及组卷应用平台

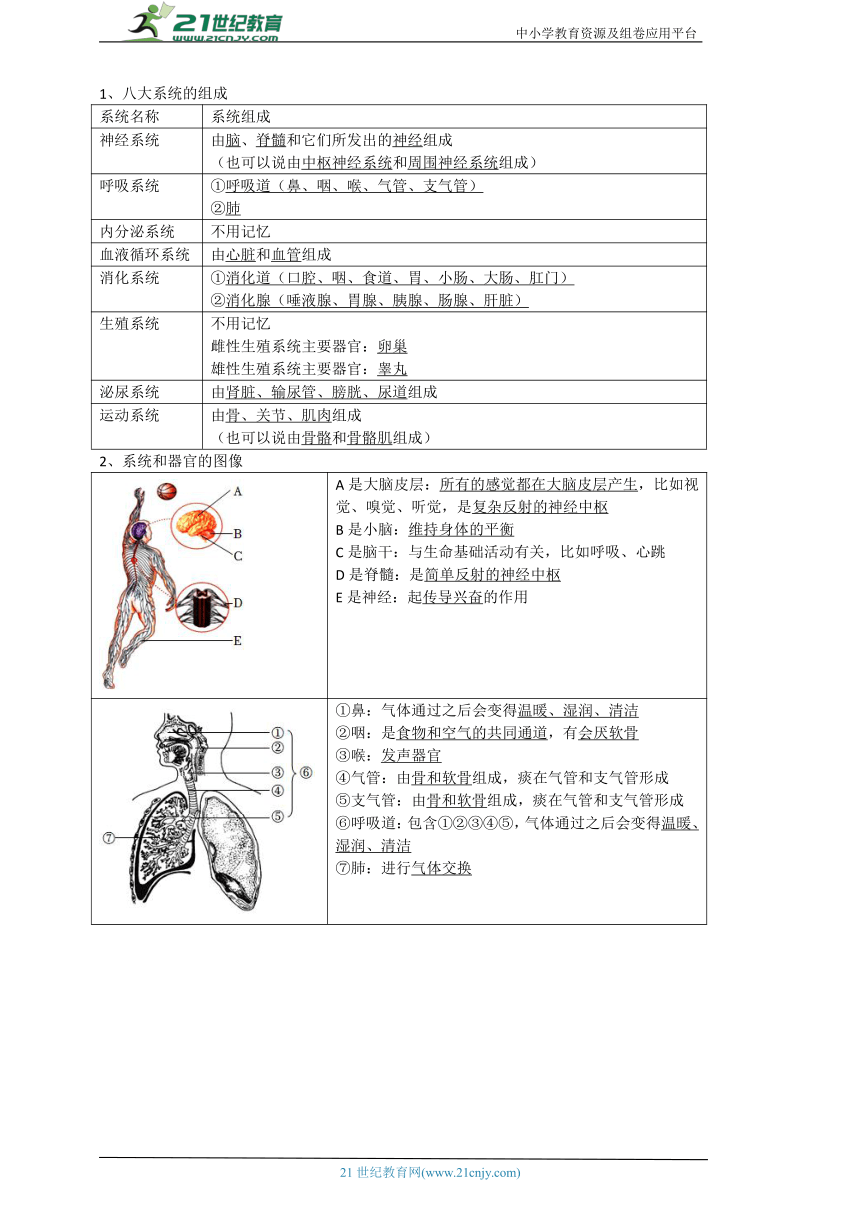

八大系统的组成
系统名称 系统组成
神经系统 由脑、脊髓和它们所发出的神经组成（也可以说由中枢神经系统和周围神经系统组成）
呼吸系统 ①呼吸道（鼻、咽、喉、气管、支气管）②肺
内分泌系统 不用记忆
血液循环系统 由心脏和血管组成
消化系统 ①消化道（口腔、咽、食道、胃、小肠、大肠、肛门）②消化腺（唾液腺、胃腺、胰腺、肠腺、肝脏）
生殖系统 不用记忆雌性生殖系统主要器官：卵巢雄性生殖系统主要器官：睾丸
泌尿系统 由肾脏、输尿管、膀胱、尿道组成
运动系统 由骨、关节、肌肉组成（也可以说由骨骼和骨骼肌组成）
系统和器官的图像
A是大脑皮层：所有的感觉都在大脑皮层产生，比如视觉、嗅觉、听觉，是复杂反射的神经中枢B是小脑：维持身体的平衡C是脑干：与生命基础活动有关，比如呼吸、心跳D是脊髓：是简单反射的神经中枢E是神经：起传导兴奋的作用
①鼻：气体通过之后会变得温暖、湿润、清洁②咽：是食物和空气的共同通道，有会厌软骨③喉：发声器官④气管：由骨和软骨组成，痰在气管和支气管形成⑤支气管：由骨和软骨组成，痰在气管和支气管形成⑥呼吸道：包含①②③④⑤，气体通过之后会变得温暖、湿润、清洁⑦肺：进行气体交换

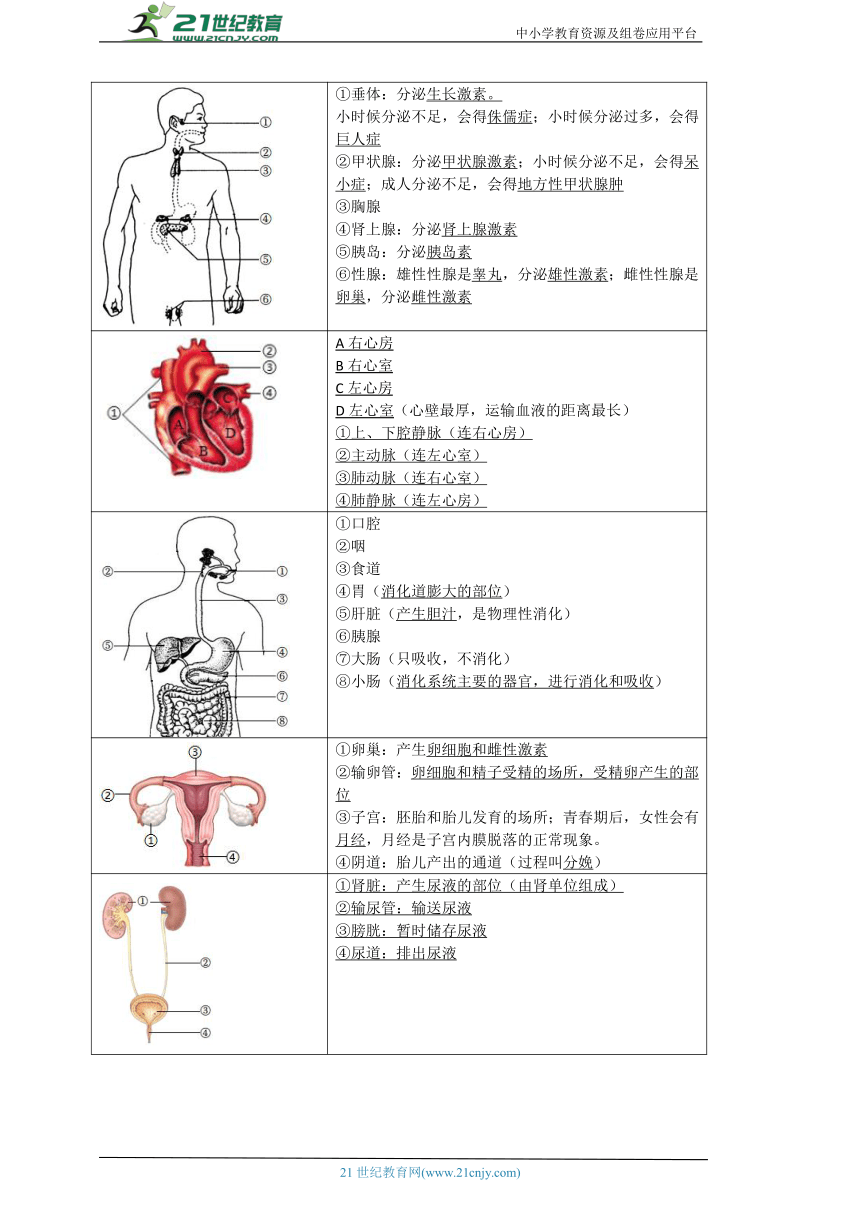

①垂体：分泌生长激素。小时候分泌不足，会得侏儒症；小时候分泌过多，会得巨人症②甲状腺：分泌甲状腺激素；小时候分泌不足，会得呆小症；成人分泌不足，会得地方性甲状腺肿③胸腺④肾上腺：分泌肾上腺激素⑤胰岛：分泌胰岛素⑥性腺：雄性性腺是睾丸，分泌雄性激素；雌性性腺是卵巢，分泌雌性激素
A右心房B右心室C左心房D左心室（心壁最厚，运输血液的距离最长）①上、下腔静脉（连右心房）②主动脉（连左心室）③肺动脉（连右心室）④肺静脉（连左心房）
①口腔②咽③食道④胃（消化道膨大的部位）⑤肝脏（产生胆汁，是物理性消化）⑥胰腺⑦大肠（只吸收，不消化）⑧小肠（消化系统主要的器官，进行消化和吸收）
①卵巢：产生卵细胞和雌性激素②输卵管：卵细胞和精子受精的场所，受精卵产生的部位③子宫：胚胎和胎儿发育的场所；青春期后，女性会有月经，月经是子宫内膜脱落的正常现象。④阴道：胎儿产出的通道（过程叫分娩）
①肾脏：产生尿液的部位（由肾单位组成）②输尿管：输送尿液③膀胱：暂时储存尿液④尿道：排出尿液

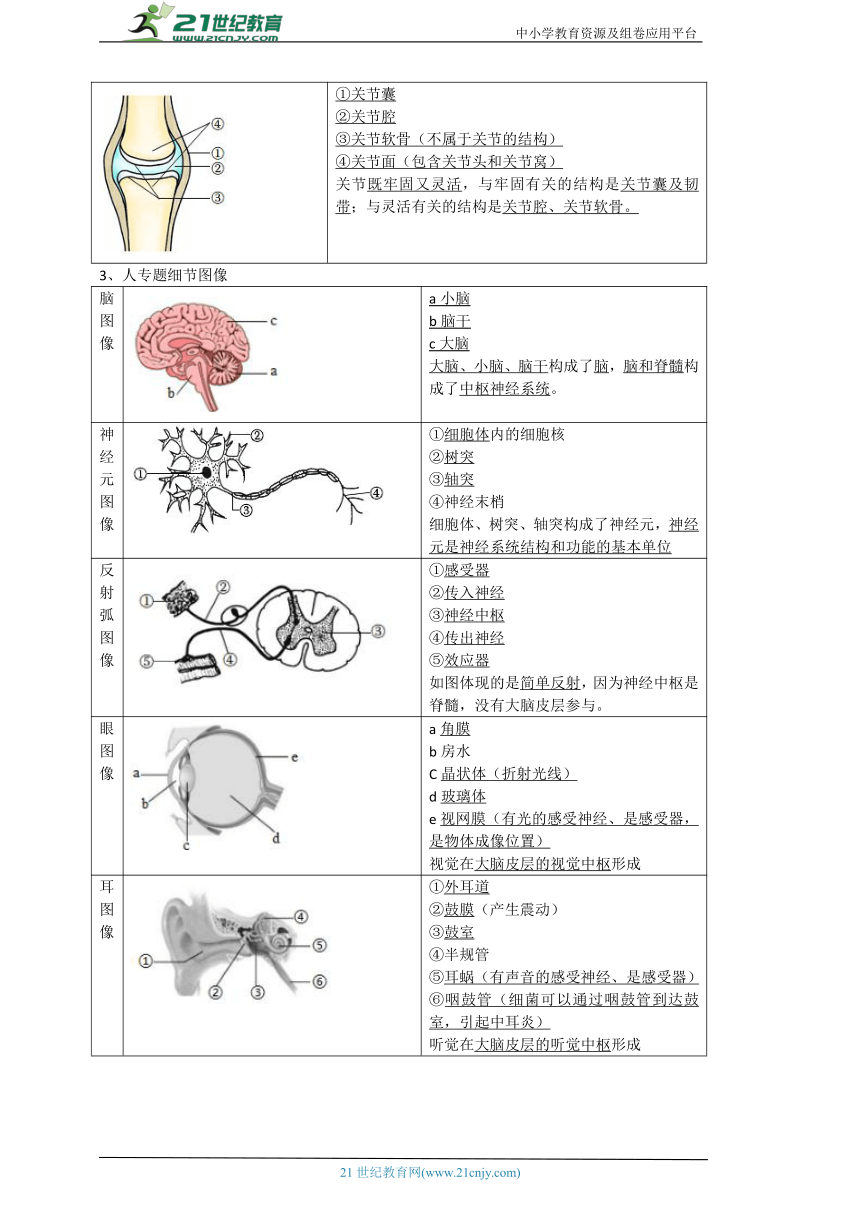

①关节囊②关节腔③关节软骨（不属于关节的结构）④关节面（包含关节头和关节窝）关节既牢固又灵活，与牢固有关的结构是关节囊及韧带；与灵活有关的结构是关节腔、关节软骨。
人专题细节图像
脑图像 a小脑b脑干c大脑大脑、小脑、脑干构成了脑，脑和脊髓构成了中枢神经系统。
神经元图像 ①细胞体内的细胞核②树突③轴突④神经末梢细胞体、树突、轴突构成了神经元，神经元是神经系统结构和功能的基本单位
反射弧图像 ①感受器②传入神经③神经中枢④传出神经⑤效应器如图体现的是简单反射，因为神经中枢是脊髓，没有大脑皮层参与。
眼图像 a角膜b房水C晶状体（折射光线）d玻璃体e视网膜（有光的感受神经、是感受器，是物体成像位置）视觉在大脑皮层的视觉中枢形成
耳图像 ①外耳道②鼓膜（产生震动）③鼓室④半规管⑤耳蜗（有声音的感受神经、是感受器）⑥咽鼓管（细菌可以通过咽鼓管到达鼓室，引起中耳炎）听觉在大脑皮层的听觉中枢形成

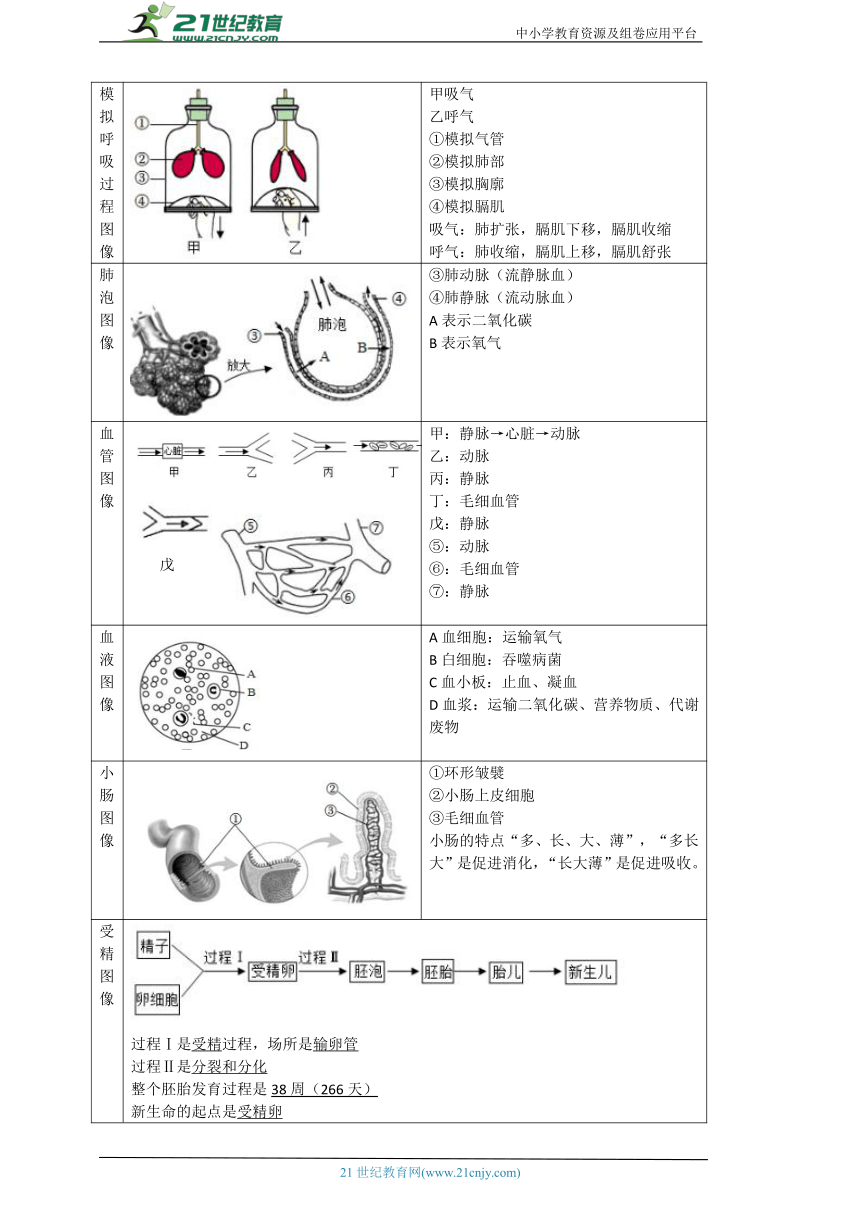

模拟呼吸过程图像 甲吸气乙呼气①模拟气管②模拟肺部③模拟胸廓④模拟膈肌吸气：肺扩张，膈肌下移，膈肌收缩呼气：肺收缩，膈肌上移，膈肌舒张
肺泡图像 ③肺动脉（流静脉血）④肺静脉（流动脉血）A表示二氧化碳B表示氧气
血管图像 甲：静脉→心脏→动脉乙：动脉丙：静脉丁：毛细血管戊：静脉⑤：动脉⑥：毛细血管⑦：静脉
血液图像 A血细胞：运输氧气B白细胞：吞噬病菌C血小板：止血、凝血D血浆：运输二氧化碳、营养物质、代谢废物
小肠图像 ①环形皱襞②小肠上皮细胞③毛细血管小肠的特点“多、长、大、薄”，“多长大”是促进消化，“长大薄”是促进吸收。
受精图像 过程Ⅰ是受精过程，场所是输卵管过程Ⅱ是分裂和分化整个胚胎发育过程是38周（266天）新生命的起点是受精卵
肾单位图像 ①入球小动脉②肾小囊③肾小球⑤肾小管⑥集合管（不用记忆）
运动系统图像 1肌腱；2肌腹3关节软骨4关节头5关节囊6关节腔7关节窝8肱二头肌9肱三头肌
4、人专题综合图像
如果表示过程：A消化B吸收C排遗D外界与肺泡的气体交换（通过呼吸运动实现）E肺泡与血液的气体交换（通过气体的扩散作用实现的）F排汗（皮肤是最大的器官）G肾小球和肾小囊内壁的过滤H肾小管的重吸收I排尿
心脏作为泵（动力器官）推动血液循环。体循环：4（左心室）→7（主动脉）→全身毛细血管（组织细胞处毛细血管）→8（上、下腔静脉）→1（右心房）肺循环：2（右心室）→5（肺动脉）→肺部毛细血管→6（肺静脉）→3（左心房）（4）体循环和肺循环同时进行，血液不倒流的原因是因为：①心脏有房室瓣；②心脏有动脉瓣；③静脉有静脉瓣。（5）经过肺之后，血液由静脉血变成动脉血；经过组织细胞后，血液由动脉血变成静脉血
5、人专题复杂图像
减少图像 ①若乙表示肺部毛细血管，则甲是肺动脉，流静脉血；丙是肺静脉，流动脉血，图像减少，可以表示二氧化碳。②若乙表示小肠、肾脏、脑等其他除了肺部以外的结构，则甲是主动脉，流动脉血，丙是上、下腔静脉，流静脉血，图像减少，可以表示氧气。③若乙表示肾小球，则甲是入球小动脉，丙是出球小动脉，则图像可以表示尿素④若乙表示胰腺，则图像可以表示血糖
增加图像 ①若B表示肺部毛细血管，则A是肺动脉，流静脉血；C是肺静脉，流动脉血，图像增加，可以表示氧气。②若B表示小肠、肾脏、脑等其他除了肺部以外的结构，则A是主动脉，流动脉血，C是上、下腔静脉，流静脉血，图像增加，可以表示二氧化碳。③若B表示小肠，则图像也可以表示葡萄糖、氨基酸、甘油脂肪酸等，原因是小肠把这些物质吸收到血液中去了。④若乙表示胰腺，则图像可以表示胰岛素，不能表示胰液
增加减少混合图像 1.若①表示肺部毛细血管，③表示小肠、肾脏等除了肺部以外的结构，则图像可以表示氧气。氧气经过①肺部之后增多，被③组织细胞给消耗后减少2.若①表示小肠、肾脏等除了肺部以外的结构，③表示肺部毛细血管，则图像可以表示二氧化碳。二氧化碳经过①组织细胞之后增多，被③肺部毛细血管排出体外
消化图像 ①乙最早减少，最早被消化，是淀粉。淀粉在口腔被唾液消化成麦芽糖，再在小肠中被肠液和胰液消化成葡萄糖②丙第二个减少，是蛋白质。蛋白质在胃中被胃液消化成多肽，再在小肠中被肠液和胰液消化成氨基酸③甲最后减少，甲是脂肪脂肪在小肠中被胆汁乳化成脂肪微粒，再在小肠中被肠液和胰液消化成甘油和脂肪酸
第一种呼吸图像 ①ab段，肺容量减小，呼气。②bc段，肺容量增加，吸气。③cd段，肺容量减小，呼气。
第二种呼吸图像 ①AB段，肺内气压与外界气压差＜0，说明肺内气压＜外界气压，吸气。②BC段，肺内气压与外界气压差＞0，说明肺内气压＞外界气压，呼气。
第三种呼吸图像 ①ABC段，肺内压＜1，吸气。②CDE段，肺内压＞1，呼气。
综合图像 ①若M表示心脏，则a是静脉，b是动脉②若M表示肺部毛细血管，则a是肺动脉，b是肺静脉③若M表示组织细胞/全身毛细血管网/小肠、肾脏等除了肺以外的部位，则a是主动脉，b是上、下腔静脉
